Quando il ricambio originale non si trova più
EKINSUN rifà il pezzo esatto partendo dal vostro campione quando il produttore ha chiuso, ha tolto il codice dal catalogo o vende solo il gruppo completo. Il punto di partenza può essere il pezzo usurato, un frammento, una foto con una quota di riferimento o uno schizzo a mano: non servono il disegno originale né un software CAD, e si ordina anche un solo pezzo.
Cosa rifacciamo
- Pezzi fuori produzione e fuori catalogo — riprodotti indipendentemente dal produttore originale
- Pezzi usurati o rotti — anche danneggiati, ricostruiamo le quote originali
- Componenti di macchine — alberi, boccole, ingranaggi, pulegge, staffe, flange, carter
- Pezzi oleodinamici e pneumatici — adattatori, raccordi, pistoni, distributori; vedi l'adattatore filettato su misura
- Viti e bulloni speciali — filetti non standard, lunghezze speciali, viti a spalla
Come funziona — 4 passi
- Mandate il pezzo o una foto. Il campione, foto da più lati con una quota di riferimento, oppure uno schizzo; vanno bene anche pezzi danneggiati.
- Rileviamo e disegniamo. Il CAD lo facciamo gratis; su un pezzo usurato ricostruiamo le quote originali e chiediamo invece di supporre.
- Approvate il disegno. Si lavora solo dopo la vostra conferma delle quote critiche.
- Produciamo e spediamo. Tornitura e fresatura CNC nella nostra fabbrica, controllo, spedizione DDP con corriere.

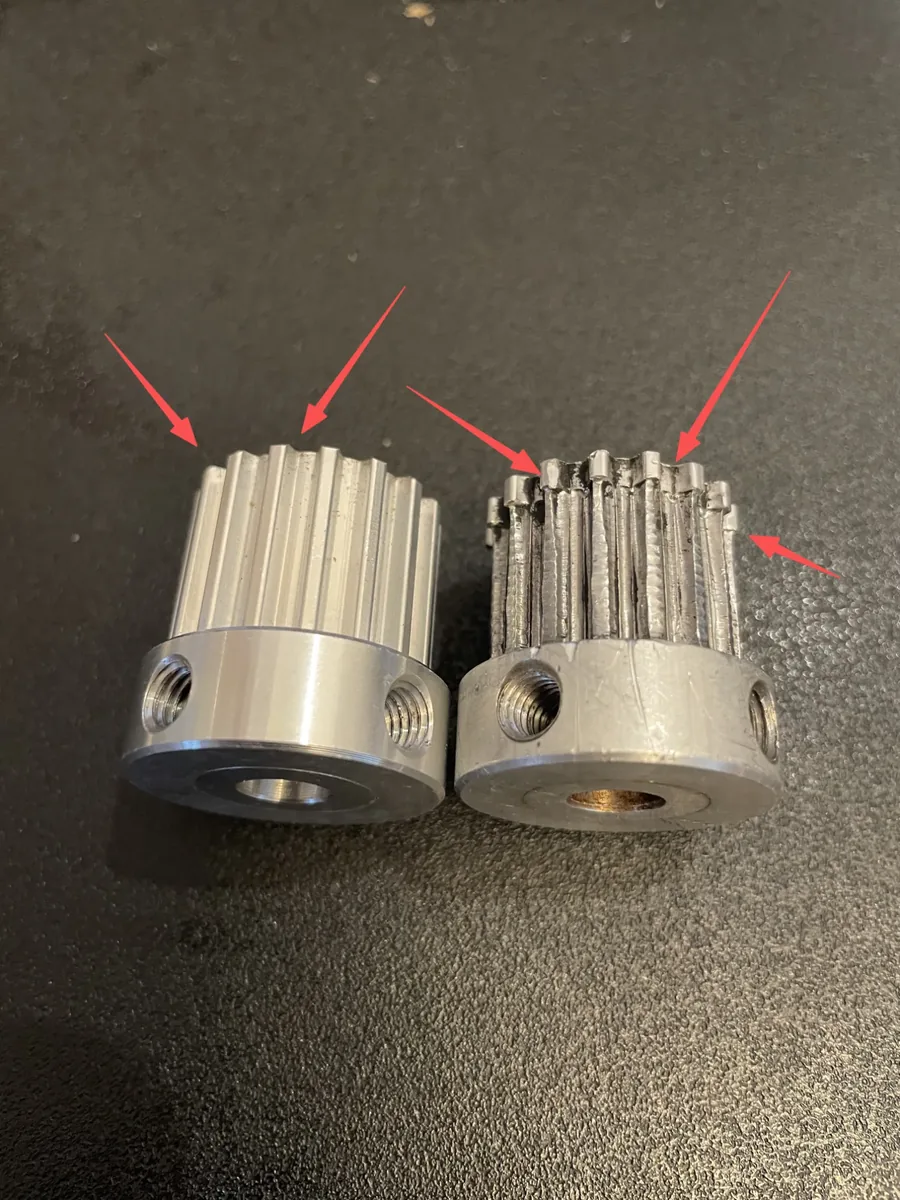

Pezzo usurato o rotto: si rifà la quota originale, non l'usura
Un campione usurato è il punto di partenza normale, ma copiarlo così com'è riproduce l'usura. Un albero che ha girato per anni è sottomisura sulle sedi dei cuscinetti, un dente può essere arrotondato, una superficie di tenuta rigata: misuriamo queste zone, le confrontiamo con quelle intatte e con i pezzi accoppiati, e ricostruiamo la quota che il pezzo aveva da nuovo. Se manca un angolo, una foto del gruppo montato o del pezzo accoppiato di solito dice cosa c'era.
Di che metallo è il pezzo originale? — Lo misuriamo
Leggiamo la lega di un pezzo metallico con il nostro analizzatore portatile a fluorescenza X (XRF) — alluminio, acciaio inox, leghe di rame, titanio e acciaio legato: pochi secondi sul pezzo stesso, senza tagliare nulla, e lo schermo dà la lega con la percentuale di ogni elemento. In un rifacimento misuriamo due volte: sul campione originale, per conoscerne il materiale, e sul pezzo nuovo, per dimostrare che è la lega del preventivo.

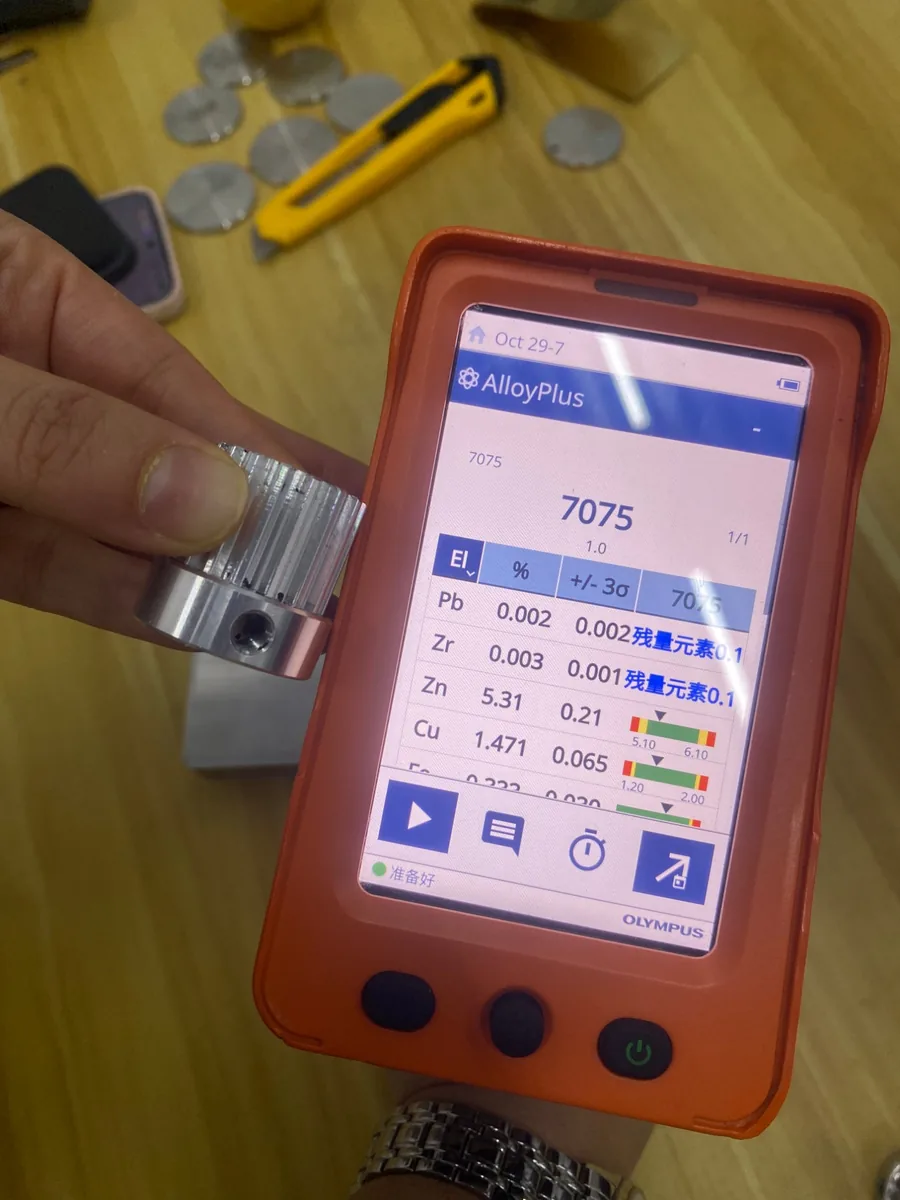

La copia della foto ha dato 7075 con un indice di corrispondenza di 1,0, e i due elementi che fanno il 7075 erano nell'intervallo della lega:
| Elemento | Misurato | ± (3σ) | Intervallo 7075 |
|---|---|---|---|
| Zinco (Zn) | 5,31 % | 0,21 | 5,10–6,10 % |
| Rame (Cu) | 1,471 % | 0,065 | 1,20–2,00 % |
| Piombo (Pb) | 0,002 % | 0,002 | residuo, meno di 0,1 % |
| Zirconio (Zr) | 0,003 % | 0,001 | residuo, meno di 0,1 % |
Un analizzatore portatile risponde alla maggior parte delle domande sul materiale di un ricambio, ma non a tutte:
| Domanda sul pezzo | La misura risponde? | Cosa lo chiarisce |
|---|---|---|
| Quale lega di alluminio, inox, rame, titanio o acciaio legato è? | Sì | Lega e percentuali in pochi secondi, sul pezzo |
| Quanto carbonio ha l'acciaio? | No | L'XRF non vede il carbonio; prova di durezza o analisi a scintilla (OES) |
| È temprato, in quale stato (T6, T651)? | No | La chimica è la stessa in ogni stato; prova di durezza |
| È zincato o rivestito? | Legge la superficie | Un punto pulito o leggermente molato dà il metallo base |
| Quale plastica è? | No | Le plastiche si identificano per altre vie |
Con lo stesso analizzatore controlliamo la barra prima del taglio e i pezzi di una serie dopo la lavorazione, perché nessuna serie venga fatta nella lega sbagliata.
Materiali per i ricambi
Di norma il ricambio si rifà nel materiale dell'originale; un cambio di materiale si concorda, non si suppone.
- Alluminio — EN AW-6061 / EN AW-7075; staffe, carter, pezzi leggeri
- Acciaio inox — 1.4301 (304) e 1.4404 (316L); ambienti corrosivi, alimentare, nautica
- Acciaio da bonifica — C45 (1.0503), 42CrMo4 (1.7225); alberi, boccole, organi di trasmissione
- Ottone e rame — CW614N, CW004A; raccordi, pezzi oleodinamici ed elettrici
- Plastiche tecniche — POM, PA66, PTFE, PEEK; boccole, guide di scorrimento, isolatori
Cosa si compra a catalogo — e dove entriamo noi
| Cosa vi serve | A catalogo? | Da EKINSUN |
|---|---|---|
| Il ricambio originale si vende ancora | Sì | Compratelo dal produttore, costa meno — per questo non serviamo |
| Il codice è fuori produzione o esaurito | No | Lo rifacciamo dal pezzo rotto, da una foto o da uno schizzo |
| Nessun disegno e nessun codice | Non ordinabile | Rileviamo il campione e disegniamo il CAD gratis |
| 1 pezzo per una macchina ferma | Minimi d'ordine | Da 1 pezzo, senza costi di attrezzatura |
Tempi, prezzo e spedizione
Il preventivo arriva entro 12 ore da quando vediamo il pezzo o le foto. Da 1 a qualche decina di pezzi la produzione richiede circa 5 giorni lavorativi, da 50 a 500 pezzi circa 15; la spedizione è DDP con corriere, dazi e tasse pagati, in 5–7 giorni lavorativi verso l'Italia e l'Europa. A 500 pezzi il prezzo unitario è circa il 15 % sotto quello a 100, a 1.000 circa il 25 %.
Documenti di qualità
Su richiesta, per manutenzione, acquisti e qualità:
- Rapporto dimensionale — verifica delle quote critiche
- Certificato del materiale 3.1 secondo EN 10204 — dalla serie, non per il singolo pezzo
- Dichiarazione di conformità — RoHS e REACH del pezzo consegnato
- Foto — del pezzo finito
Pezzi di marca: rifacciamo un ricambio uguale per forma e funzione al vostro campione, senza legami con il produttore originale. Su richiesta incidiamo il vostro codice interno.
Domande frequenti
EKINSUN — produttore di parti su misura in Cina — rifà ricambi fuori produzione dal pezzo usurato o rotto, da una foto con una quota o da uno schizzo: rilievo e CAD gratis, approvazione del disegno, poi tornitura e fresatura CNC da 1 pezzo con preventivo in 12 ore. Foto e disegni a [email protected].
Sì. Mandateci il pezzo esistente, anche usurato o rotto: lo rileviamo, disegniamo il CAD gratis e lo mandiamo in approvazione, e la produzione parte solo dopo la vostra conferma. Non servono il disegno originale né un software CAD.
Sì, rifare pezzi fuori produzione, esauriti o fuori catalogo è il lavoro principale di EKINSUN: partiamo dal campione, da una foto con una quota di riferimento o da uno schizzo, indipendentemente dal produttore originale.
1 pezzo. Un singolo ricambio si fa come una piccola serie, senza costi di attrezzatura; a 500 pezzi il prezzo unitario è circa il 15 % sotto quello a 100, a 1.000 circa il 25 %.
Preventivo entro 12 ore. Da 1 a qualche decina di pezzi la produzione richiede circa 5 giorni lavorativi, da 50 a 500 pezzi circa 15; poi la spedizione DDP con corriere, dazi e tasse pagati, in 5–7 giorni lavorativi verso l'Italia e l'Europa.
Lo leggiamo con il nostro analizzatore XRF portatile — alluminio, acciaio inox, leghe di rame, titanio e acciaio legato: pochi secondi sul pezzo, senza tagliare nulla, e dà la lega con la percentuale di ogni elemento. La stessa misura si fa sul pezzo nuovo, così sapete che è la lega del preventivo — una puleggia rifatta da un originale usurato ha dato 7075 con 5,31 % di zinco e 1,471 % di rame. Il carbonio dell'acciaio e se il pezzo è temprato l'analizzatore non li misura; li chiarisce una prova di durezza.
No. Misuriamo le zone usurate, le confrontiamo con le zone intatte e con i pezzi accoppiati, e ricostruiamo la quota che il pezzo aveva da nuovo; le quote d'interfaccia non cambiano mai senza la vostra approvazione.
Su richiesta: rapporto dimensionale delle quote critiche, certificato del materiale 3.1 secondo EN 10204 dalla serie (non per il singolo pezzo), dichiarazione di conformità RoHS e REACH e foto del pezzo finito. Ditelo con la richiesta, così entra nel preventivo.
No. Se il ricambio originale o un pezzo normalizzato, per esempio un cuscinetto a catalogo, si vende ancora, compratelo: costa meno. Noi serviamo quando il pezzo non esiste più, non ha un codice o serve un solo pezzo per una macchina ferma.
Mandate il vostro pezzo
Descrivete qui pezzo, macchina e quantità; foto e disegni via e-mail a [email protected].
Da 1 pezzo · Preventivo in 12 ore
