Gevindadapter efter mål

Gevindadapteren, som intet katalog har på lager

En gevindadapter forbinder to forskellige gevind: en M10-bolt i et M8-hul, en BSP-fitting på en maskine med NPT-tilslutning, et tommegevind på en metrisk møtrik. De gængse kombinationer kan købes overalt; problemet opstår, når det gevindpar, du skal bruge, ikke findes i kataloget — fingevind, venstregevind, metrisk mod tommer, eller bare to størrelser, som ingen fremstiller sammen. Det er præcis vores arbejde: du oplyser begge gevind, vi drejer adapteren efter mål — fra 1 stk., uden CAD.

Former, vi fremstiller

Form	Gevindplacering	Typisk anvendelse
Udvendig-indvendig	udvendigt → indvendigt gevind	reducere eller udvide et eksisterende sæde uden at ændre det

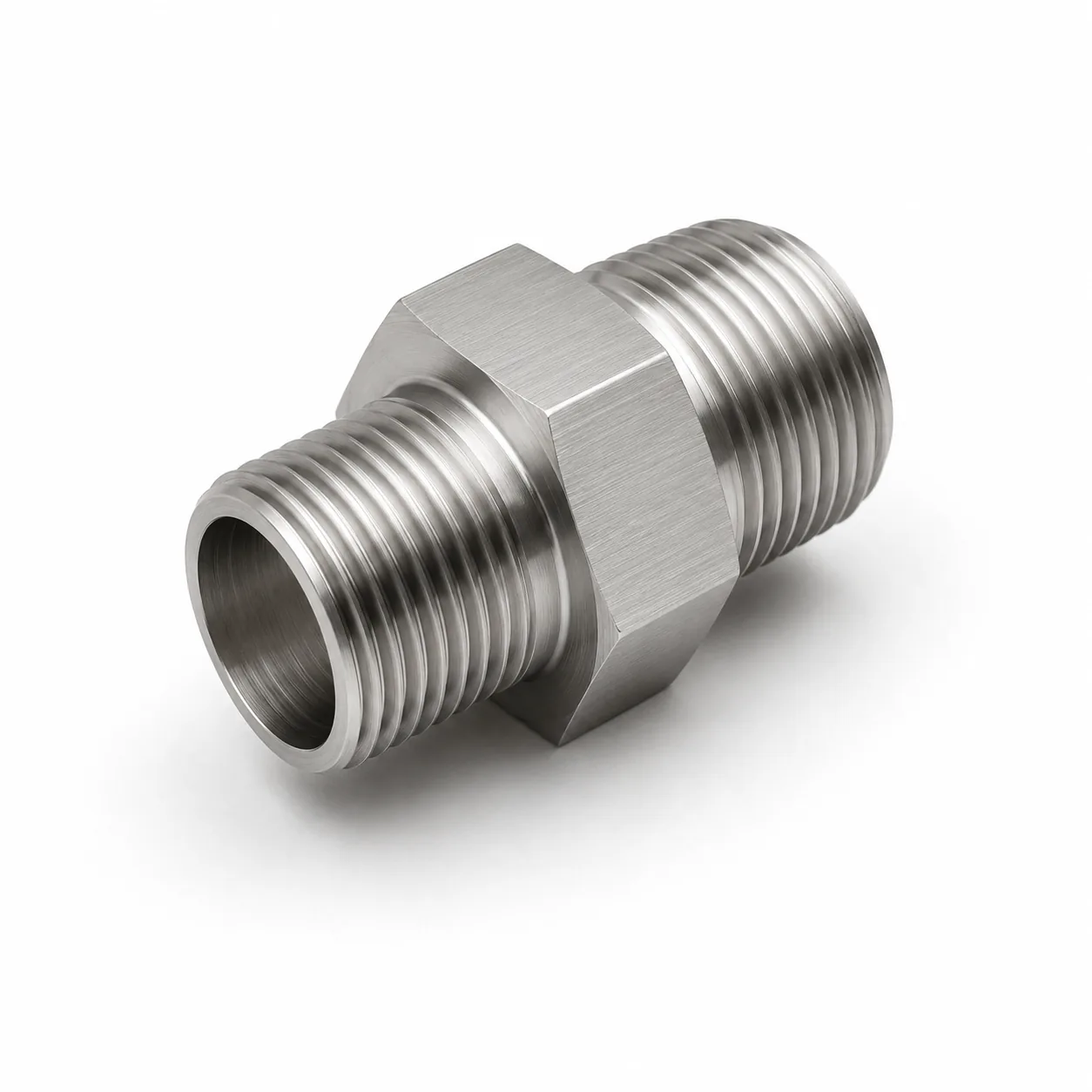

Nippel	to udvendige gevind	samle to muffer eller to gevindhuller
Muffe	to indvendige gevind	forbinde to bolte eller tapper i forskellige størrelser
Reduktionsbøsning	udvendig → indvendig, tyndvægget	montere en mindre bolt i et større gevindhul

De mest efterspurgte kombinationer

Kombination	Eksempel
Metriske reduktioner	M12 → M10, M10 → M8, M8 → M6 — normal eller fin stigning, også venstregevind
Tommegevind	3/8" til 1/4", 1/2" til 3/8" — instrumenter, trykluft, beslag
Metrisk ↔ tommer	M10×1 til 3/8"-24 UNF — importerede maskiner og udstyr
G/BSP ↔ NPT	hydraulik- og pneumatikfittings, f.eks. til amerikansk udstyr — også vinkler (bøjninger) efter mål
Specialstigning / venstregevind	f.eks. 22,1×1,22 LH eller M12×1,5 til M12×1,75 — skæres præcis efter opmåling

Metrisk ↔ tommer: hvorfor de aldrig passer sammen — og de standarder, vi krydser

Metriske gevind og tommegevind adskiller sig i diameter, stigning og flankevinkel — en metrisk 60°-profil mod en Whitworth 55°, en stigning på 1,5 mm mod 20 gevind pr. tomme. Selv når to størrelser ser næsten ens ud, krydser gevindet og ødelægger begge dele, hvis man tvinger dem sammen. Den eneste rigtige løsning er en drejet adapter, der bærer den metriske form i den ene ende og tommeformen i den anden — hver skåret efter sin egen standard:

System	Gevind	Standard	Tætning
Metrisk	M grov og fin stigning, M6–M48	ISO 261 / DIN 13	Skive / O-ring / anlægsflade
Unified (tommer)	UNC, UNF, UNEF	ASME B1.1	Skive / anlægsflade
Rørgevind cylindrisk (G)	BSPP, G1/8–G2	ISO 228-1	Tætningsskive / O-ring
Rørgevind konisk (Rc/R)	BSPT	ISO 7-1 / EN 10226	På gevindet (selvtættende)
NPT / NPTF	1/8"–2" amerikansk rørgevind	ASME B1.20.1	På gevindet (selvtættende)
Whitworth	BSW / BSF (ældre maskiner)	BS 84	Skive / anlægsflade

Enhver standard til venstre samles med enhver anden — udvendigt eller indvendigt, cylindrisk eller konisk. Et typisk tilfælde: en amerikansk pumpe med 1/2 NPT-tilslutning til en europæisk manifold i G1/2, eller en sensor i 7/16 UNF, der skal sidde i et metrisk M14×1,5-hul.

Gevindadaptere og bøjninger til hydraulik

En typisk dansk forespørgsel: gevindadapter eller bøjning (vinkel) til hydraulik — 45°- og 90°-vinkler, der skifter mellem BSP, NPT eller metrisk gevind på pumper, ventiler og importerede maskiner. Vi fremstiller lige adaptere og vinkelstykker af sejhærdet stål eller rustfrit 316L med tætning på kegle eller O-ring, trykprøvet gevind og sekskant til fastspænding — også de kombinationer, som grossisterne ikke fører.

Materialer

• Messing CW614N (CuZn39Pb3) — standard; fremragende bearbejdelighed, skarpt gevind, økonomisk til vand, trykluft og almindelige medier
• Rustfrit stål 316L (1.4404) — marine-, kemi- og fødevaremiljøer; certifikat 3.1 iht. EN 10204 på forespørgsel
• Rustfrit stål 304 (1.4301) — økonomisk alternativ til almindelig korrosion
• Stål 42CrMo4, sejhærdet — højtryk og bærende samlinger
• Aluminium EN AW-6061 / 7075 — let, kan anodiseres

Sådan fungerer det

• 1 — Oplys begge gevind: f.eks. "M12×1,25 udvendigt, 3/8"-24 UNF indvendigt, messing, 5 stk.". En beskrivelse, et foto eller en målsat skitse er nok.
• 2 — Tilbud på 12 timer: pris, leveringstid og tegning til godkendelse.
• 3 — Produktion efter din godkendelse: CNC-drejning, gevindkontrol med go/no-go-lærer.
• 4 — Forsendelse til Danmark: DHL/FedEx Express, 3–5 arbejdsdage efter afsendelse.

Kopi ud fra en prøve

Gammel maskine, udgået reservedel, udokumenteret gevind? Send os den eksisterende adapter — også slidt eller knækket. Vi opmåler begge ender med lærer og mikrometer, udarbejder gratis en produktionstegning til godkendelse og fremstiller reservedelen. Ingen typeskilt, intet varenummer og ingen CAD nødvendig.

Rigtige dele fra vores værksted

Et udvalg af gevindadaptere fra vores maskiner — klik på et foto for at forstørre.

Gevindadapter, reduktion eller nippel — hvad hedder delen?

Samme del har forskellige navne alt efter kataloget: gevindadapter, reduktion (samme standard, to størrelser), dobbeltnippel (udvendigt gevind i begge ender) eller muffe (indvendigt i begge ender). Vi fremstiller alle varianter efter mål og på bestilling — fra én styk, drejet af stangmateriale uden værktøjsomkostninger og derfor uden mindstemængde. Fremstilling af gevindadaptere efter tegning eller prøve er vores daglige arbejde — fra én styk til serier.

Hvor gevindadapter-kataloget stopper

Lige reduktioner i almindelige størrelser er lagervare — køb dem i handelen. Disse kombinationer fører ingen.

Det du skal bruge	I kataloget?	Sådan laver vi det
Lige reduktion i en almindelig størrelse	Ja, lagervare	Køb den i handelen — det er billigere end en drejet del.
Forskellig stigning i hver ende	Nej	Hver gevind skæres til sin egen stigning, af samme emne.
To forskellige standarder, én i hver ende	Nej	Metrisk mod NPT, BSPP mod BSPT — drejet af én stang, så der ikke er nogen samling der kan lække.
Nippel med to udvendige gevind	Sjældent	Handelen fører langt færre nipler end reduktionsmuffer.
Nøglevidde tilpasset den nøgle du har	Nej	Fræset efter dit værktøj, ikke efter en katalogtabel.
Gennemgående boring til aksel, kabel eller medie	Nej	Boring og begge gevind i én opspænding — derfor forbliver de koncentriske.
Korteste byggelængde gevindindgrebet tillader	Nej	Katalogdele bygger ofte længere end pladsen tillader.
Venstregevind i den ene ende	Nej	Ikke lagervare i nogen standard.
1.4404 i stedet for forzinket stål	Sjældent	Når medie eller miljø kræver det.

Formerne og standarderne ovenfor står allerede på denne side.
