Vous cherchez à faire fabriquer un adaptateur fileté sur mesure — un adaptateur de filetage introuvable, hors norme ou sur une combinaison de filetages non standard ? EKINSUN usine vos adaptateurs et réducteurs à la pièce, en tournage à façon, sur plan ou d'après un échantillon — sans plan CAO, dès 1 pièce. Devis en 12 heures.
Toute combinaison de filetage, usinée sur mesure
Relier une installation existante en filetage G (BSP) à un équipement américain en NPT, ou adapter un système métrique à une norme JIC 37° : les adaptateurs de catalogue ne suffisent pas. Les raccords standard ne couvrent pas toutes les situations. Nous les fabriquons sur mesure, à partir d'une pièce. Et si vous ne savez pas encore quelle pièce il vous faut — adaptateur, goujon, manchon ou tendeur —, commencez par notre guide de décision pour relier deux filetages : vos deux extrémités déterminent la pièce en quatre lignes. Cas particulier fréquent, la pièce doit à la fois fixer et laisser passer un fluide : c'est une vis banjo ou un boulon creux, dont l'alésage se perce au débit de votre circuit. Autre cas d'école, le tournage sur bois — un mandrin M33×3,5 à monter sur une broche que personne ne référence : voyez l'adaptateur de mandrin pour tour à bois.
Chez EKINSUN, nous usinons des adaptateurs de filetage en laiton, acier inoxydable et aluminium pour des clients en France, Belgique, Suisse et Luxembourg. Envoyez-nous le filetage mâle et femelle souhaité — avec ou sans plan — et nous réalisons un devis en 12 heures.
Normes de filetage disponibles
| Norme | Description | Usage typique |
|---|---|---|
| G / BSPP | ISO 228 — filetage cylindrique parallèle BSP | Hydraulique et pneumatique européen, robinetterie |
| R / BSPT | ISO 7 — filetage cylindrique conique BSP | Raccords de tuyauterie UK et Commonwealth |
| NPT / NPTF | ANSI B1.20.1 — filetage conique américain | Équipements et installations nord-américains |
| Métrique ISO (M) | ISO 261/262 — filetage cylindrique métrique | Mécanique générale, fixations, instrumentation |
| JIC 37° | SAE J514 — raccord évasé à 37° | Hydraulique haute pression, aviation |
| ORFS | SAE J1453 — raccord face plate avec joint torique | Hydraulique haute pression, sans fuite garanti |
| UNF / UNC | ANSI B1.1 — filetage unifié américain | Pièces et équipements de fabrication américaine |
| Whitworth BSW/BSF | BS 84 — filetage historique britannique | Machines anciennes, restauration industrielle |
Combinaison non listée ? Nous fabriquons également des filetages à gauche, des pas spéciaux, des profils de filetage sur mesure et des filetages propriétaires. Envoyez-nous la pièce originale ou un croquis avec les dimensions clés.
Réducteurs métriques à pas mixte & goujons double-mâle
Le cas le plus introuvable en catalogue est le réducteur métrique qui change à la fois le diamètre et le pas — par exemple M30×3,5 (pas gros) vers M24×2 (pas fin). Les réducteurs standard ne franchissent en général qu'un seul écart de diamètre dans une même famille de pas : la pièce qui relie ces deux filetages n'existe tout simplement pas en stock. Nous l'usinons — adaptateur mâle-femelle ou goujon double-mâle, six pans pour le serrage, en acier ou inox, à l'unité et sans plan CAO.
Page dédiée : formes, matières, classes de tolérance, configurateur de devis et exemple concret M30×3,5 ↔ M24×2 — voir Adaptateurs de filetage métrique à pas mixte → Les conversions les plus demandées ont chacune leur page cotée : M16 vers M12, M12 vers M10, M20 vers M16. Vous croisez le métrique et l'impérial ? Voir adaptateur métrique vers impérial (UNF, BSP, NPT).
Trois normes de filetage, une pièce : un client britannique avait besoin d'un goujon avec filetage pouce UNF, pouce UN et métrique sur le même corps, plus un raccord assorti. Croquis, contrôle à la bague et au pied à coulisse, lot livré → étude de cas du goujon multi-filetage & raccord.
Adaptateur pour tige filetée
Autre demande fréquente : l'adaptateur pour tige filetée — un manchon ou raccord qui relie une tige filetée M8, M10 ou M12 à un taraudage différent, prolonge deux tiges bout à bout, ou fait passer une tige métrique sur un insert en pouces. Manchon hexagonal, raccord réducteur ou douille sur mesure : indiquez les deux filetages et la longueur, nous usinons la pièce à l'unité — y compris pas fin, pas à gauche et combinaisons métrique/pouce introuvables en quincaillerie.
Et quand la pièce à visser n’est pas un adaptateur mais l’écrou lui-même — rainures de frein, pas fin, cote spéciale — voyez l’écrou à encoches sur mesure.
Applications et secteurs
Hydraulique industrielle
Adaptation entre installations BSP européennes et équipements NPT d'importation. Raccords haute pression pour systèmes hydrauliques jusqu'à 400 bar. Tableau comparatif des deux normes et pièges de montage → adaptateur BSP vers NPT sur mesure.
Instrumentation & Mesure
Piquages de manomètre, capteur de pression, transmetteur et pressostat : G1/4, G1/2, M20×1,5, M10×1, NPT. Portée d'étanchéité définie au plan, orientation du cadran maîtrisée, volume mort réduit → adaptateur de manomètre et de capteur.
Agro-alimentaire & Process
Adaptateurs en AISI 316L pour raccordement d'équipements de process avec exigences de traçabilité matière et conformité RoHS/REACH.
Naval & Offshore
Raccords en AISI 316L pour résistance à la corrosion marine. Adaptation entre systèmes de tuyauterie de nationalités différentes sur navires et plateformes. Passage de paroi sur cuve, réservoir ou coffret → traversée de cloison usinée à l'épaisseur réelle.
Électrotechnique & presse-étoupe
Réductions et adaptateurs entre connecteur, presse-étoupe et gaine de protection : Pg vers métrique, NPT vers métrique, corps court pour boîte à bornes encombrée. Tableau de correspondance Pg / métrique et cas d'application → adaptateurs de presse-étoupe sur mesure.
Machines anciennes & Restauration
Filetages Whitworth, BA ou BSF pour remise en service de machines-outils anciennes, équipements industriels et véhicules de collection.
Énergie & Pétrochimie
Adaptateurs NPT/JIC/ORFS pour installations pétrolières et gazières. Matériaux conformes aux exigences de résistance en environnement H₂S ou CO₂.
Prototypage & R&D
MOQ 1 pièce, délai court — idéal pour les bancs d'essai, prototypes de systèmes fluidiques et adaptation de circuits hydrauliques ou pneumatiques en développement.
Matériaux disponibles
- Laiton CW614N (CuZn39Pb3) — filetage standard, eau, gaz, air comprimé, hydraulique basse/moyenne pression ; bonne usinabilité, résistance à la corrosion générale. Choix de la nuance, dézincification et limites → adaptateur et raccord en laiton sur mesure
- Acier inox X2CrNiMo17-12-2 (316L / 1.4404) — naval, agro-alimentaire, chimique ; résistance maximale à la corrosion marine et aux acides ; certificat 3.1 disponible
- Acier inox X5CrNi18-10 (304 / 1.4301) — usage général, eau potable, pneumatique ; bon rapport résistance/prix
- Aluminium EN AW-6061-T6 — systèmes pneumatiques, instrumentation légère ; anodisable
- Acier allié 42CrMo4 (1.7225) — adaptateurs haute pression ou haute résistance mécanique
- Plastiques techniques (POM, PTFE, PEEK) — quand la pièce doit isoler électriquement les deux côtés ou résister à un produit chimique qui attaque le métal ; voir nos pièces plastiques usinées
Un adaptateur reste une pièce tournée : si votre besoin déborde du filetage — arbre, bague, support, carter —, il relève de nos pièces métalliques sur mesure. Le détail du procédé, des tolérances tenues et du prix à l'unité est sur la page usinage CNC.
Documentation qualité
- Certificat matière 3.1 selon EN 10204 à partir de la série — sur demande pour laiton, inox et aluminium
- Rapport dimensionnel — cotes réelles des filetages et dimensions critiques
- Déclaration de conformité RoHS / REACH — pour exportations UE
- Plan CAO pour validation — envoyé avant production pour approbation client

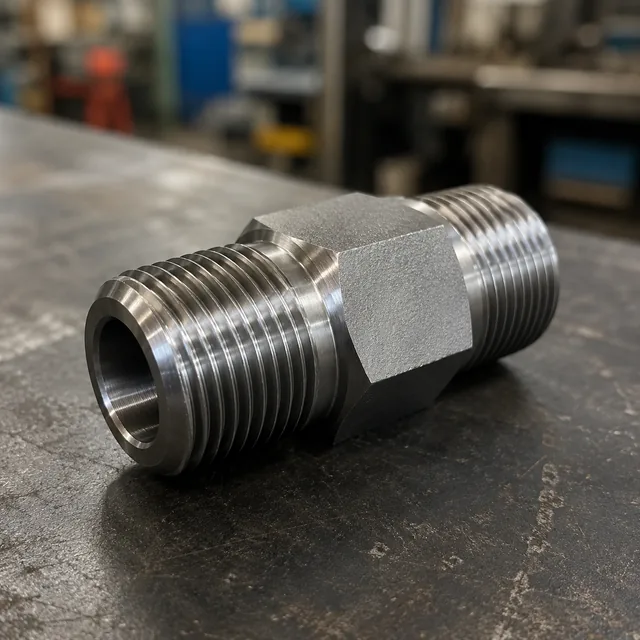

Pièces réelles sorties de notre réseau de fabrication
Quelques adaptateurs de filetage récemment usinés — cliquez sur une photo pour l'agrandir.
Une pièce ou plusieurs ? Le réglage machine est facturé une seule fois : la deuxième pièce coûte donc nettement moins cher que la première. Si l'adaptateur équipe un poste qui en redemandera, prévoyez-en un de rechange dès la première commande — voir le prix selon la quantité.
Adaptateur, réduction, mamelon — comment ça s'appelle au comptoir ?
La même pièce change de nom selon le catalogue : adaptateur de filetage, réduction filetée (même norme, deux tailles), mamelon double (double mâle), raccord fileté ou manchon (femelle-femelle). Peu importe le mot que vous employez : ce qui compte, ce sont les deux extrémités à relier. Nous usinons les quatre formes sur mesure, à l'unité comme en série — y compris les combinaisons qu'aucun catalogue ne référence. La fabrication d'adaptateurs sur mesure est notre métier de base — à l'unité comme en série, avec devis sous 12 h.
Là où le catalogue d’adaptateurs s’arrête
G/BSPP contre NPT, métrique contre UNF, JIC contre BSPT — une norme différente à chaque extrémité, et le catalogue s’arrête. Les réductions droites en tailles courantes restent du stock : achetez-les au négoce. Voici les paires que personne ne référence.
| Ce qu’il vous faut | Au catalogue ? | Comment nous l’usinons |
|---|---|---|
| Une réduction droite courante | Oui, en stock | Achetez-la au catalogue, c’est moins cher. Vous n’avez pas besoin de nous pour une pièce standard. |
| Deux normes différentes, une par extrémité | Non | G/BSPP contre NPT, métrique contre UNF, JIC contre BSPT — tourné dans une seule barre, donc sans jonction qui fuit. |
| Un pas différent de chaque côté | Non | Chaque filetage à son propre pas, sur la même pièce. |
| BSPP cylindrique contre BSPT conique | Rare | ISO 228 d’un côté, ISO 7 de l’autre — deux principes d’étanchéité sur une seule pièce. |
| Une gorge de joint torique ou une portée plane | Non | Gorge à la cote de votre joint, pas au siège normalisé le plus proche. |
| Un corps traversé pour laisser passer le fluide | Non | Alésage adapté à la ligne, pas au filetage. |
| Filetage à gauche | Non | Aucun stock, dans aucune norme. |
| Un filetage que vous n’arrivez pas à identifier | Non | Envoyez la pièce : pas, diamètre, angle de flanc et conicité relevés, puis usinés. |
Les normes ci-dessus figurent déjà dans le tableau des normes de cette page.
Questions fréquentes — adaptateurs de filetage
Oui — c'est précisément ce que nous usinons. Les réducteurs de catalogue ne franchissent en général qu'un écart de diamètre dans une même famille de pas, donc une pièce qui passe de M30×3,5 à M24×2 n'existe pas en stock. Nous filetons chaque extrémité à son propre diamètre et à son propre pas sur un même corps — en version mâle-femelle ou goujon double-mâle, avec un six pans pour le serrage.
Oui. Nous fabriquons tous les types de filetages — y compris Whitworth, BA, pas spéciaux et filetages à gauche. Envoyez-nous la pièce originale pour mesure et nous générons un plan pour votre approbation avant fabrication.
1 pièce. Aucun frais de mise en route ni quantité minimale. Le prix unitaire baisse significativement à partir de 10 pièces.
G/BSPP, R/BSPT, NPT/NPTF, Métrique ISO (M), JIC 37°, ORFS, UNF/UNC, Whitworth BSW/BSF et combinaisons spéciales. Si la combinaison n'existe pas en standard, nous la fabriquons sur mesure.
Oui. Sur demande, nous fournissons le certificat matière 3.1 selon EN 10204 pour le laiton CW614N, l'acier inoxydable 316L et l'aluminium EN AW-6061.
Fabrication 7–14 jours ouvrés. Livraison DHL/FedEx Express : 3–5 jours ouvrés vers France, Belgique et Suisse.
STEP, IGES, DXF, PDF, croquis à main et photos. Pour les adaptateurs de filetage, une description simple suffit : "G 1/2 mâle vers NPT 3/8 femelle, laiton, 10 pièces".
Ici même — EKINSUN est un fabricant d'adaptateurs sur mesure. Envoyez les deux désignations de filetage, un croquis, ou simplement les deux pièces à relier : devis sous 12 heures, à partir d'une pièce, livraison mondiale. Et si votre combinaison existe en catalogue, nous vous le disons — une pièce de stock coûte toujours moins cher qu'une pièce usinée.
Les ateliers qui taillent chaque filetage à l'outil plutôt qu'à la filière — c'est ce qui rend la pièce unitaire économique. EKINSUN travaille ainsi : chaque extrémité est usinée et contrôlée selon sa propre norme, sans coût d'outillage, et un filetage non identifié se mesure sur votre échantillon avant toute fabrication.
