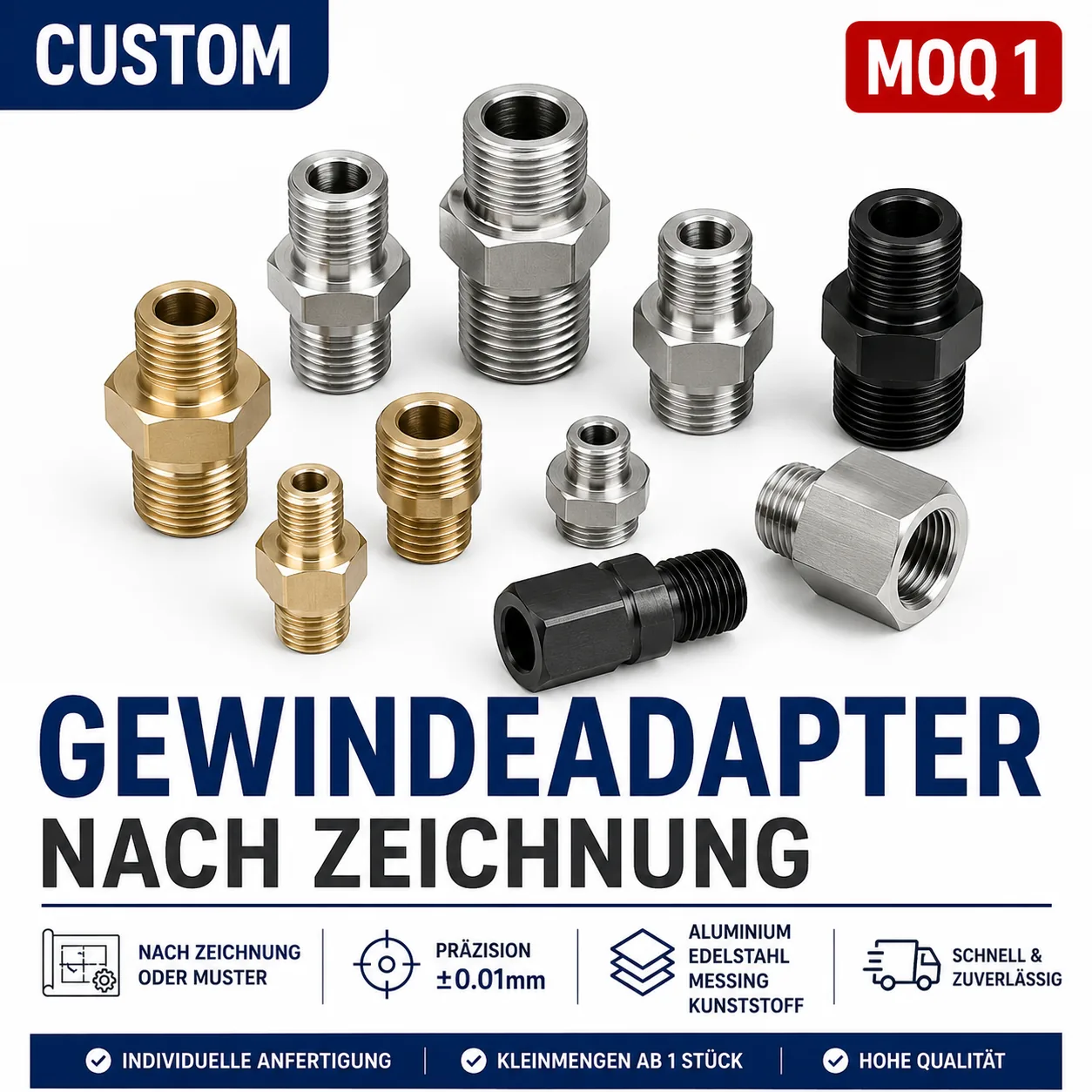

Maßgeschneiderte Gewindeadapter — kein CAD nötig
Standardarmaturen lösen nicht jedes Verbindungsproblem. Wenn Sie zwischen zwei verschiedenen Gewindenormen verbinden müssen — etwa G (BSP) auf NPT, metrisch auf BSPT oder JIC auf ORFS — fertigen wir den passenden Adapter auf Maß. Zeichnung, Foto, Muster oder einfach eine Beschreibung der beiden Gewinde reicht aus.
Geht es dagegen um dieselbe Gewindeart in einer anderen Größe — zum Beispiel M12 auf M10 oder R1/2" auf R3/8" — finden Sie das passende Teil unter Gewindereduzierung nach Maß; für die häufigsten metrischen Paarungen gibt es eigene Seiten mit allen Steigungskombinationen und durchgerechneter Auslegung: M20 auf M16, M16 auf M12 und M12 auf M10. Für M30 in allen vier Steigungen — Thermostatkopf M30×1,5, Hydraulik M30×2, Maschinenbau M30×3,5 — siehe Gewindeadapter M30. Kreuzen Sie metrisch und Zoll? Siehe Gewindeadapter metrisch auf Zoll (UNF, BSP, NPT).
Muss die Verbindung außerdem dicht sein und nicht nur passen — etwa zwei Hälften Ihrer eigenen Baugruppe, für die keine Norm die Dichtstelle festlegt — dann ist dichte Metallteile nach Maß die richtige Seite: Dichtfläche und Nut ausgelegt, Dichtung montiert, Tragbild vor dem Versand getuschiert.
Gewindenormen, die wir bearbeiten
| Norm | Bezeichnung | Anwendung |
|---|---|---|
| G / BSPP | Britisches Parallelgewinde (ISO 228) | Europa, hydraulische Systeme, Pneumatik |
| R / BSPT | Britisches Kegelgewinde (ISO 7) | Abdichtung im Gewinde, Rohrleitungen EU |
| NPT / NPTF | Amerikanisches Kegelgewinde | USA, Hydraulik, Gas- und Wasserleitungen |
| Metrisch (M) | ISO-Metrisch (ISO 261) | Maschinenbau, Automotive, Allgemein |
| JIC (37°) | SAE J514 Kegelgewinde | Hydraulikleitungen in der Industrie |
| ORFS | O-Ring-Flachdichtung (SAE J1453) | Hochdruckhydraulik, leckagefrei |
| UNF / UNC | Amerikanisches Einheitsgewinde | Luftfahrt, US-Maschinen |
| PG (Panzergewinde) | Stahlpanzerrohr-Gewinde (DIN 40430) | Elektroinstallation, Altbestand — PG auf metrisch |
Elektroinstallation: beim Panzergewinde liegt die häufigste Falle im Werk — PG 13,5 misst 20,4 mm, M20 misst 20,0 mm, aber PG hat 1,41 mm Steigung bei 80° Flankenwinkel und metrisch 1,5 mm bei 60°. Sie passen nicht zusammen. Vollständige Umrechnungstabelle und Reduzierungen für Kabelverschraubungen: Kabelverschraubung Reduzierung & Adapter.
Werkstoffe für Gewindeadapter
- Messing CW614N (CuZn39Pb3) — Standardwerkstoff; ausgezeichnete Spanbarkeit, scharfes Gewinde, wirtschaftlich für Wasser, Druckluft und allgemeine Flüssigkeiten
- Edelstahl A4 (1.4404 / 316L) — seewasserbeständig, Lebensmitteltechnik, Chemie; Werkstoffzeugnis 3.1 nach EN 10204 auf Anfrage
- Edelstahl A2 (1.4301 / 304) — allgemeine korrosive Umgebungen; wirtschaftliche Alternative zu A4
- Aluminium EN AW-6061 / EN AW-7075 — leichte Verbindungen; eloxierbar; Hydraulik in der Luft- und Raumfahrt
- Vergütungsstahl 42CrMo4 (1.7225) — Hochdruck-Hydraulik, schwere Anwendungen, Festigkeitsklasse 10.9
- PTFE-beschichtet / chemisch beständig — auf Anfrage für aggressive Medien
Qualitätsdokumentation: Auf Anfrage liefern wir Werkstoffzeugnis 3.1 nach EN 10204, Maßprotokoll der Gewindemaße sowie RoHS- und REACH-Konformitätserklärung. Dokumentationsbedarf bitte bei der Anfrage angeben.
Echtes Projekt mit Bildern: Ein Kunde aus Frankreich schickte eine Handskizze, wir lieferten am selben Tag eine bemaßte Fertigungszeichnung (Sechskant SW50, Edelstahl 1.4301, massiv). Skizze, Zeichnung und Fertigung → Fallstudie Gewindeadapter M30×3,5 auf M24×2.
Drei Gewindenormen, ein Teil: Ein Kunde aus Großbritannien brauchte einen Bolzen mit Zoll-UNF-, Zoll-UN- und metrischem Gewinde auf einem Rohling, dazu eine passende Kupplung. Skizzen, Lehrring- und Messschieberprüfung, Serienlieferung → Fallstudie Mehrfachgewinde-Bolzen & Kupplung.
Wie es funktioniert — Gewindeadapter auf Maß
- Schritt 1 — Sie schicken uns die Gewinde-Angaben: Gewinde A (z.B. G1/2" Außengewinde) und Gewinde B (z.B. NPT 1/4" Innengewinde), Werkstoff und Menge
- Schritt 2 — Angebot in 12 Stunden: Wir senden Ihnen Preis, Lieferzeit und eine Zeichnung zur Bestätigung
- Schritt 3 — Fertigung nach Ihrer Freigabe: CNC-Drehen, Gewindeprüfung mit Gewinde-Lehren, Maßprotokoll auf Anfrage
- Schritt 4 — Versand per DHL/FedEx nach Deutschland: 3–5 Werktage nach Versand
Gewindeadapter nach Muster reproduzieren
Veraltete Maschinen oder unbekannte Normen? Schicken Sie uns das vorhandene Verbindungsstück — auch wenn es verschlissen oder beschädigt ist. Wir vermessen beide Gewindeenden, erstellen kostenlos eine Zeichnung zur Freigabe und fertigen den Ersatzadapter. Kein Typenschild, keine Teilenummer und kein CAD erforderlich.
Häufige Anfrage: G½" BSP auf NPT ½", metrisch M22×1,5 auf BSP 3/8", JIC 37° auf ORFS und viele weitere Sonderkombinationen. Wenn die Kombination nicht im Katalog steht, ist sie bei uns genau richtig.
Echte Teile aus unserer Fertigung

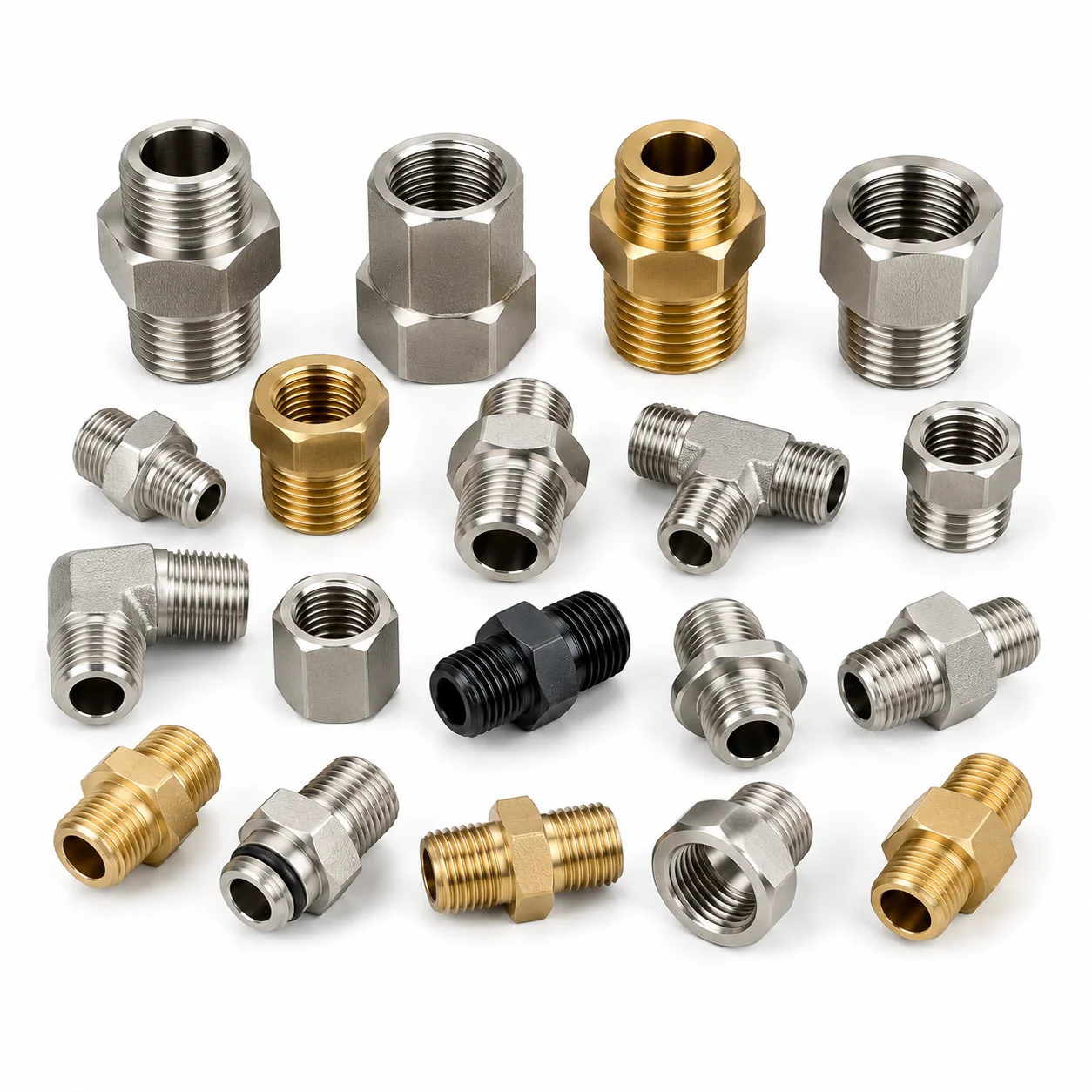

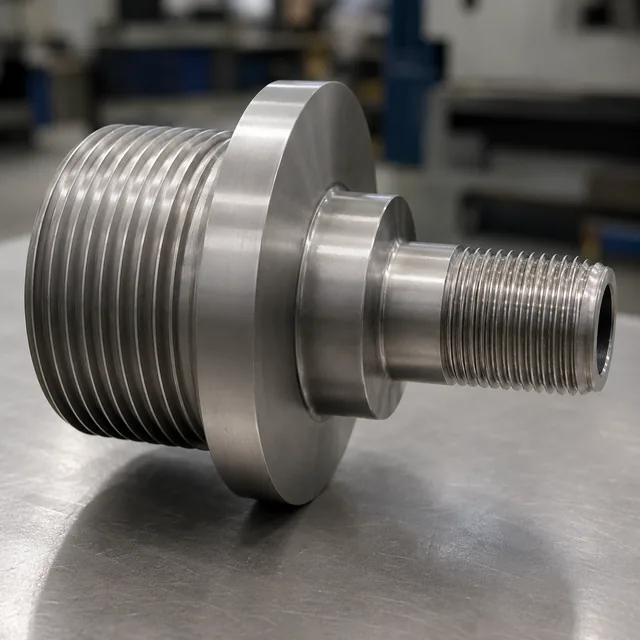

Einige Gewindeadapter, die zuletzt unsere Maschinen verlassen haben — zum Vergrößern anklicken.
Gewindeadapter, Doppelnippel, Übergangsnippel — was suchen Sie eigentlich?
Dasselbe Teil trägt im Handel je nach Bauform einen anderen Namen — und wer den falschen sucht, findet nichts. Doppelnippel: beidseitig Außengewinde, gleiche Norm. Übergangsnippel: beidseitig Außengewinde, verschiedene Normen (z. B. metrisch auf NPT). Reduzierstück / Reduziernippel: gleiche Norm, zwei Größen. Adapter mit Innen- und Außengewinde heißt je nach Katalog auch Zwischenstück oder Verschraubungsadapter. Wir fertigen alle vier Bauformen — als Sonderanfertigung nach Maß oder nach Zeichnung, in jeder Kombination, die kein Katalog führt.
Wenn Sie einen Gewindeadapter nach Maß anfertigen lassen möchten und die Bezeichnung nicht kennen: schicken Sie einfach beide Teile, die verbunden werden sollen, oder ein Foto mit Messschieber. Die Norm zu bestimmen ist unsere Aufgabe, nicht Ihre. Die Sonderanfertigung von Gewindeadaptern ist dabei kein Ausnahmefall, sondern unser Tagesgeschäft — vom Einzelstück bis zur Serie.
Nach Aufgabe: die häufigsten Fälle im Detail
Vier Situationen kommen so oft vor, dass jede eine eigene Seite mit Maßtabellen und Einbauhinweisen hat:
- BSP auf NPT Adapter — 55° gegen 60°, komplette Maßtabelle 1/8" bis 1" und die Größen, bei denen die Gangzahl identisch ist.
- Zwei Gewinde passen nicht zusammen — mit drei Messungen die Norm bestimmen, bevor irgendetwas bestellt wird; Tabelle der gefährlichen Fast-Treffer.
- Manometer- und Sensoradapter — die Anschlüsse nach EN 837-1, wo welches Ende dichtet, und was tun, wenn das Zifferblatt zur Wand zeigt.
- Schottverschraubung nach Maß — Gewindelänge unter dem Bund aus Ihrer Wandstärke gerechnet, Dichtring auf der Druckseite, Verdrehsicherung.
Wo der Gewindeadapter-Katalog aufhört
Gerade Reduzierungen in gängigen Maßen sind Lagerware — die kaufen Sie besser im Handel. Diese Paarungen führt niemand.
| Was Sie brauchen | Im Katalog? | Wie wir es machen |
|---|---|---|
| Gerade Reduzierung in einem gängigen Maß | Ja, lagernd | Kaufen Sie sie im Fachhandel; das ist günstiger als ein Drehteil. |
| Je Ende eine andere Steigung | Nein | Jedes Gewinde wird auf seine eigene Steigung geschnitten — auf einem Stück, ohne Fuge dazwischen. |
| Zwei verschiedene Normen, je eine pro Ende | Nein | Metrisch gegen NPT, BSPP gegen UNF, JIC gegen BSPT — aus einer Stange gedreht. |
| Doppelgewindebolzen statt Reduzierbuchse | Selten | Außengewinde an beiden Enden. Der Handel führt davon deutlich weniger. |
| Schlüsselweite auf Ihren vorhandenen Schlüssel | Nein | Nach Ihrem Werkzeug gefräst, nicht nach Katalogtabelle. |
| Durchgangsbohrung für Welle, Kabel oder Medium | Nein | Bohrung und beide Gewinde in einer Aufspannung — deshalb bleiben sie konzentrisch. |
| Kürzeste Bauform, die die Einschraubtiefe zulässt | Nein | Katalogadapter bauen oft länger als der Platz hergibt. |
| Linksgewinde an einem Ende | Nein | In keiner Norm Lagerware. Wird wie jede andere Steigung geschnitten. |
| Dichtfläche oder O-Ring-Nut zusätzlich | Nein | Nut auf Ihre Schnurstärke, nicht auf den nächsten Normsitz. |
Normen und Bauformen oben stehen bereits auf dieser Seite.
Häufige Fragen zu Gewindeadaptern
Ja. Wir fertigen Einzelgewinde manuell per Einzel-Drehstahl nach jedem Gewindetyp — auch Linksgewinde, ungewöhnliche Steigungen und historische Normen (z. B. BA, Whitworth). Schicken Sie uns das Teil, wir messen das Gewinde aus.
Gewindepaarungen werden nach der jeweiligen Norm gefertigt (ISO 228 für BSP, ISO 7, ANSI B1.20.1 für NPT usw.). Dichtflächen werden auf die geforderten Rauheitswerte geschliffen oder gedreht. Auf Anfrage liefern wir ein Maßprotokoll.
1 Stück. Wir fertigen einzelne Prototypen genauso wie Kleinserien und Produktionsmengen. Der Stückpreis sinkt ab ca. 10 Stück deutlich.
Standardteile werden in 7–14 Werktagen gefertigt und innerhalb von 3–5 Werktagen per DHL oder FedEx Express nach Deutschland geliefert.
STEP, IGES, DXF, PDF-Zeichnungen, Handskizzen mit Maßen und Fotos. Für Gewindeadapter reicht oft auch eine kurze Beschreibung: "G1/2 Außengewinde auf NPT 3/8 Innengewinde, Messing, 10 Stück".
Genau hier — EKINSUN ist ein Hersteller für Gewindeadapter nach Maß. Senden Sie die beiden Gewindeangaben, eine Skizze oder einfach die zwei Teile, die verbunden werden sollen: Angebot in 12 Stunden, ab 1 Stück, Lieferung weltweit. Ist Ihre Kombination doch Katalogware, sagen wir es Ihnen — Lagerware ist immer günstiger als ein gefertigtes Teil.
Betriebe, die Gewinde einzeln drehen statt mit Gesenken formen — nur so ist ein Sonderadapter ab Losgröße 1 wirtschaftlich. EKINSUN arbeitet genau so: jedes Ende wird auf seine eigene Norm gedreht und gelehrt, es gibt keine Werkzeugkosten, und ein unbekanntes Gewinde bestimmen wir vom Muster, bevor gefertigt wird.
Kostenloses Angebot
Zeichnung, Foto, Muster oder einfach die Gewindebeschreibung. Antwort in 12h.
// Menge & Preis
1 Stück
Musterpreis
Passung vor Serie prüfen
10–50
Stückpreis sinkt
Rüstkosten verteilt
100+
Bester Preis
Alle Staffelpreise vorab
- →Kein Zwischenhändler — Sie zahlen direkt beim Hersteller
- →CAD nach Erstauftrag gespeichert — jederzeit nachbestellen zum günstigeren Stückpreis
