Adapter gwintowany na wymiar

Adapter gwintowany, którego nie ma w żadnym katalogu

Adapter gwintowany łączy dwa różne gwinty: śrubę M10 w otworze M8, złączkę BSP z maszyną z przyłączem NPT, śrubę calową z gwintem metrycznym. Typowe kombinacje kupicie w każdej hurtowni; problem zaczyna się, gdy potrzebna para gwintów nie istnieje w katalogu — gwint drobnozwojny, lewy, metryczny z calowym albo po prostu dwa rozmiary, których nikt nie produkuje razem. To dokładnie nasza praca: podajecie oba gwinty, my toczymy adapter na wymiar — od 1 sztuki, bez CAD.

Formy, które produkujemy

Forma	Układ gwintów	Typowe zastosowanie

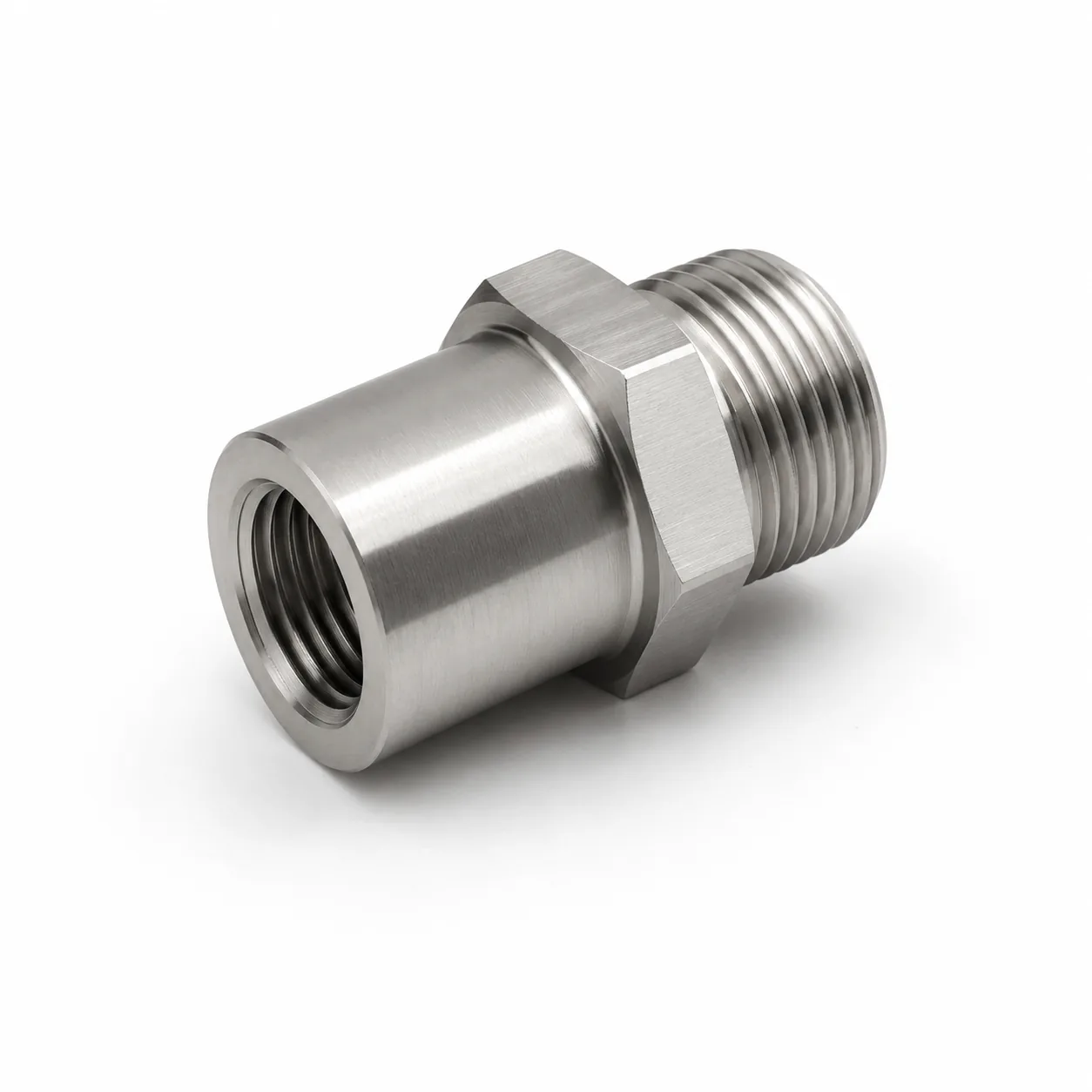

Zewnętrzny-wewnętrzny	gwint zewnętrzny → gwint wewnętrzny	redukcja lub powiększenie istniejącego gniazda bez jego przeróbki
Nypel (dwa zewnętrzne)	dwa gwinty zewnętrzne	połączenie dwóch złączek wewnętrznych lub dwóch otworów gwintowanych
Mufa (dwa wewnętrzne)	dwa gwinty wewnętrzne	połączenie dwóch śrub lub prętów gwintowanych różnych rozmiarów
Tuleja redukcyjna	zewnętrzny → wewnętrzny, cienkościenna	osadzenie mniejszej śruby w większym gwincie
Adapter kołnierzowy	kołnierz → gwint	przejście z przyłącza kołnierzowego na gwintowane, wg rozstawu otworów

Najczęściej zamawiane kombinacje

Kombinacja	Przykład
Redukcje metryczne	M12 na M10, M10 na M8, M8 na M6, M6 na M4 — skok zwykły lub drobny, także lewy
Przejścia calowe (rurowe)	G1/8 na G1/4, G1/4 na G3/8 — pneumatyka, hydraulika, armatura
Metryczny ↔ calowy	M10×1 na 3/8"-24 UNF — maszyny importowane, przyrządy
G/BSP ↔ NPT	złączki hydrauliczne i pneumatyczne do urządzeń z USA
Zmiana skoku	ta sama średnica, inny skok — np. M12×1,5 na M12×1,75

Adapter kołnierzowy gwintowany

Zapytanie typowe dla polskiego rynku: adapter kołnierzowo-gwintowany — płyta lub tuleja, która przechodzi z przyłącza kołnierzowego (wg rozstawu i średnicy otworów Waszego kołnierza) na gwint rurowy G/R lub metryczny. Wykonujemy je według rozstawu otworów zmierzonego z istniejącej instalacji: wystarczy szkic z rozstawem, liczbą otworów i gwintem wyjściowym. Stal, stal nierdzewna lub aluminium, także z rowkiem pod O-ring.

Materiały

• Mosiądz CW614N (CuZn39Pb3) — standard; doskonała skrawalność, ostry gwint, ekonomiczny do wody, sprężonego powietrza i typowych mediów
• Stal nierdzewna 316L (1.4404) — środowisko morskie, chemiczne i spożywcze; świadectwo 3.1 wg EN 10204 na życzenie
• Stal nierdzewna 304 (1.4301) — ekonomiczna alternatywa do typowej korozji
• Stal 42CrMo4 ulepszana cieplnie — wysokie ciśnienie i połączenia nośne
• Aluminium EN AW-6061 / 7075 — lekkie, anodowane

Jak to działa

• 1 — Podajecie oba gwinty: np. „M12×1,25 zewnętrzny, 3/8"-24 UNF wewnętrzny, mosiądz, 5 sztuk". Wystarczy opis, zdjęcie lub zwymiarowany szkic.
• 2 — Wycena w 24 godziny: cena, termin i rysunek do akceptacji.
• 3 — Produkcja po Waszej akceptacji: toczenie CNC, kontrola gwintów sprawdzianami przechodni/nieprzechodni.
• 4 — Wysyłka do Polski: DHL/FedEx Express, 3–5 dni roboczych od nadania.

Odtworzenie na podstawie wzoru

Stara maszyna, część wycofana z produkcji, nieudokumentowany gwint? Wyślijcie nam istniejący adapter — nawet zużyty lub pęknięty. Mierzymy oba końce sprawdzianami i mikrometrami, bezpłatnie przygotowujemy rysunek wykonawczy do akceptacji i produkujemy część zamienną. Bez tabliczki znamionowej, bez numeru katalogowego i bez CAD.
