Frispor DIN 509 — form E, F, G og H med mål etter akseldiameter, grenseavvik og forsenkning på motdelen

En aksel over 18 til 80 mm får frispor E 0,8 × 0,3 ved vanlig belastning — radius 0,8 mm, dybde 0,3 mm, bredde 2,5 mm — og 1,2 × 0,2 med større radius ved utmattingsbelastning; form F når skulderen også skal slipes. Tabellene gir hele DIN 509 / ISO 18388 for form E, F, G og H, grenseavvikene, minste forsenkning a på motdelen, betegnelsen på tegningen og forskjellen til gjengefrispor etter DIN 76.

Form E · F · G · H
Rekke 1 og 2 · utmattingsrekke
Forsenkning a på motdelen
Aksler dreid og slipt · fra 1 stk · 12 t

EKINSUN dreier og sliper aksler og tapper etter tegning, fra 1 stk — og frisporet mellom lagersetet og skulderen er det målet som oftest mangler på skissen. Tabellen under er hele DIN 509 / ISO 18388; det som koster, er akselen med flere seter, to former og en rekke som ikke står i noen katalog.

Hvilket frispor til en aksel Ø30? E 0,8 × 0,3 — radius 0,8 mm, dybde 0,3 mm, bredde 2,5 mm — for aksler over 18 til 80 mm ved vanlig belastning. Skal skulderen også slipes, F 0,8 × 0,3; ved utmattingsbelastning 1,2 × 0,2 med større radius.

Form E, F, G og H — hva som skal slipes

Et frispor etter DIN 509 har fire former, og valget avhenger av hvilke flater slipeskiven skal nå. E: bare sylinderflaten slipes. F: sylinderflaten og planflaten på skulderen slipes. G og H: for vendeskjær-verktøy der sporet dreies med samme plate som avsatsen. Radius r og dybde t1 følger diameteren d1; bredden f gir skiven plass.

E/F 0,8 × 0,31,2 × 0,2Form G og H ↓Grenseavvik ↓Forsenkning a ↓Frispor eller gjengefrispor ↓Aksler etter tegning ↓
Frispor form E og F (ISO 18388:2016 tabell 1 = verdiene i DIN 509), mm — radius r, rekke, dybde t1, bredde f, dybde t2 og bredde g i skulderen (bare F), og akseldiameter d1
rRekket1ft2 (F)g ≈ (F)d1, vanlig belastningd1, økt utmattingsfasthetBetegnelse
0,220,110,1(0,9)over 1,6 til 3—E/F 0,2 × 0,1
0,410,220,1(1,1)over 3 til 18—E/F 0,4 × 0,2
0,620,220,1(1,4)over 10 til 18—E/F 0,6 × 0,2
0,620,32,50,2(2,1)over 18 til 80—E/F 0,6 × 0,3
0,810,32,50,2(2,3)over 18 til 80—E/F 0,8 × 0,3
120,22,50,1(1,8)—over 18 til 50E/F 1 × 0,2
120,440,3(3,2)over 80—E/F 1 × 0,4
1,210,22,50,1(2)—over 18 til 50E/F 1,2 × 0,2
1,210,440,3(3,4)over 80—E/F 1,2 × 0,4
1,610,340,2(3,1)—over 50 til 80E/F 1,6 × 0,3
2,510,450,3(4,8)—over 80 til 125E/F 2,5 × 0,4
410,570,3(6,4)—over 125E/F 4 × 0,5

Rekke 1 er førstevalget; rekke 2 brukes der rekke 1 ikke passer verktøyet eller der skulderen er lav. Ved økt vekselbelastning velges rekken med større radius for samme diameter — kolonnen til høyre — fordi spenningskonsentrasjonen faller med radiusen, ikke med dybden.

En aksel med lagerseter, skuldre og frispor etter tegning? Dreid og slipt i C45, 42CrMo4, rustfritt 304 (1.4301), syrefast 1.4404 eller aluminium 6061, lagerseter i h6 eller k6, frispor etter DIN 509 i formen og rekken tegningen oppgir, fra 1 stk. Stykkprisen faller med antallet. Tilbud innen 12 timer.

Be om pris på WhatsApp →Tilbudsskjema (e-post)

Form G og H — frispor for vendeskjær

Frispor form G og H (ISO 18388:2016 tabell 1), mm
Formrt1t2f ≈g ≈d1, vanlig belastningd1, økt utmattingsfasthetBetegnelse
G0,40,20,2(0,9)(1,1)over 3 til 18—G 0,4 × 0,2
H0,80,30,05(2,0)(1,1)over 18 til 80—H 0,8 × 0,3
H1,20,30,05(2,4)(1,5)—over 18 til 50H 1,2 × 0,3

G og H dreies med den samme vendeskjærplaten som avsatsen og gir et grunnere spor enn E og F; de brukes der sporet ikke skal slipes, bare gi plass for motdelen mot skulderen.

Grenseavvik — hva som måles og med hva

Grenseavvik for frispor (DIN 509:2006 tabell 1)
MålGrenseavvikMåles med
r — radius± 0,1 mmRadiuslære eller profilprojektor
t1 — dybde i sylinderen+0,1 / 0 mmDiameteren i bunnen av sporet mot d1
f — bredde langs sylinderen+0,2 / 0 mmSkyvelære eller profilprojektor
t2 — dybde i skulderen (F, G, H)+0,05 / 0 mmDybden fra planflaten

Forsenkning a på motdelen — så delen ligger an mot skulderen

Motdelen — lagerets innerring, en bøssing, et tannhjul — må ha en liten forsenkning eller fase i hullet, minst a etter ISO 18388, så den ikke setter seg på radiusen i sporet i stedet for på skulderen. Verdien avhenger av frisporets form og størrelse; form F trenger ingen, fordi sporet allerede går inn i skulderen.

Minste forsenkning a på motdelen (ISO 18388:2016 tabell 2), mm
Frispor r × t1Form EForm FForm GForm H
0,2 × 0,10,20——
0,4 × 0,20,300—
0,6 × 0,20,50,15——
0,6 × 0,30,40——
0,8 × 0,30,60,05—0,35
1,0 × 0,20,90,45——
1,0 × 0,40,70——
1,2 × 0,21,10,6——
1,2 × 0,3———0,65
1,2 × 0,40,90,1——
1,6 × 0,31,40,6——
2,5 × 0,42,21,0——
4,0 × 0,53,62,1——

Betegnelse på tegningen

Et frispor angis med form, radius og dybde: «Frispor DIN 509 – E 0,8 × 0,3» eller «ISO 18388 – E 0,8 × 0,3». Bredden f, dybden t2 og forsenkningen a følger av tabellen og skrives ikke. Står det bare «frispor» uten mål, velger vi rekke 1 etter diameteren og form E, og skriver valget på tilbudet; skal skulderen slipes, må det stå F.

Frispor DIN 509 eller gjengefrispor DIN 76 / ISO 4755?

Frispor og gjengefrispor — to spor med forskjellig jobb
EgenskapFrispor (DIN 509 / ISO 18388)Gjengefrispor (DIN 76-1 / ISO 4755)
HvorVed en skulder på en aksel eller i en boring som skal slipes eller ligge anVed enden av en gjenge foran en skulder
Størrelse etterDiameter d1 og belastningStigningen P på gjengen
DybdeGrunn — 0,1 til 0,5 mmTil under kjernediameteren på gjengen
HensiktSlipeskiven når helt ut; motdelen ligger an mot skulderen; definert radius i stedet for skarp hjørneGjengeverktøyet kan løpe ut; mutteren går helt inn til skulderen
TabellDenne sidenFrispor på gjenge — mål etter ISO 4755

Aksler med frispor — hva katalogen har, og hva som må dreies

EKINSUN er en produsent av spesialdeler etter tegning: aksler og tapper, reservedeler som ikke finnes lenger og kopier av maskindeler, fra 1 stk. Regelen er ærlig: en presisjonsaksel h6 kappet på lengde uten avsatser kjøper du i handelen, og det sier vi; det som følger er det som må dreies og slipes.

Aksler med frispor: hva hyllen har, og hva som må lages
Akselen du trengerI katalogen?Det vi gjør
Presisjonsaksel h6 kappet på lengde, uten avsatserJa — lagervareKjøp den der, eller spør oss, vi kan ha den; stykkprisen faller med antallet.
Avsatt aksel etter tegning, to slipte lagerseter k6, F 0,8 × 0,3 ved hvertNeiDreid, setene slipt, frisporene etter tabellen, fra 1 stk.
Aksel med kilespor, gjengetapp og frispor — til motor, pumpe eller girNeiKilespor etter DIN 6885, gjengefrispor ved tappen, frispor DIN 509 ved setene.
Aksel i syrefast 1.4404 eller rustfritt 304 til sjø og næringsmiddelBare glatt stangDreid og slipt i 1.4404 eller 1.4301; radiusen i sporet polert mot utmatting.
Boring med frispor — et hus der lageret skal ligge an mot en innvendig skulderNeiFrisporet dreies innvendig etter samme tabell; forsenkningen a på lageret kontrolleres.
Aksel med frispor for utmattingsbelastning — rekke med større radius, polertNeiRekken etter kolonnen «økt utmattingsfasthet» — 1,2 × 0,2 for Ø30 — og sporet polert.
Den gamle akselen, slitt i setet, uten tegningNeiSend den. Diametere, lengder, kilespor og frispor måles og tegnes opp til din godkjenning: kopiere en maskindel.

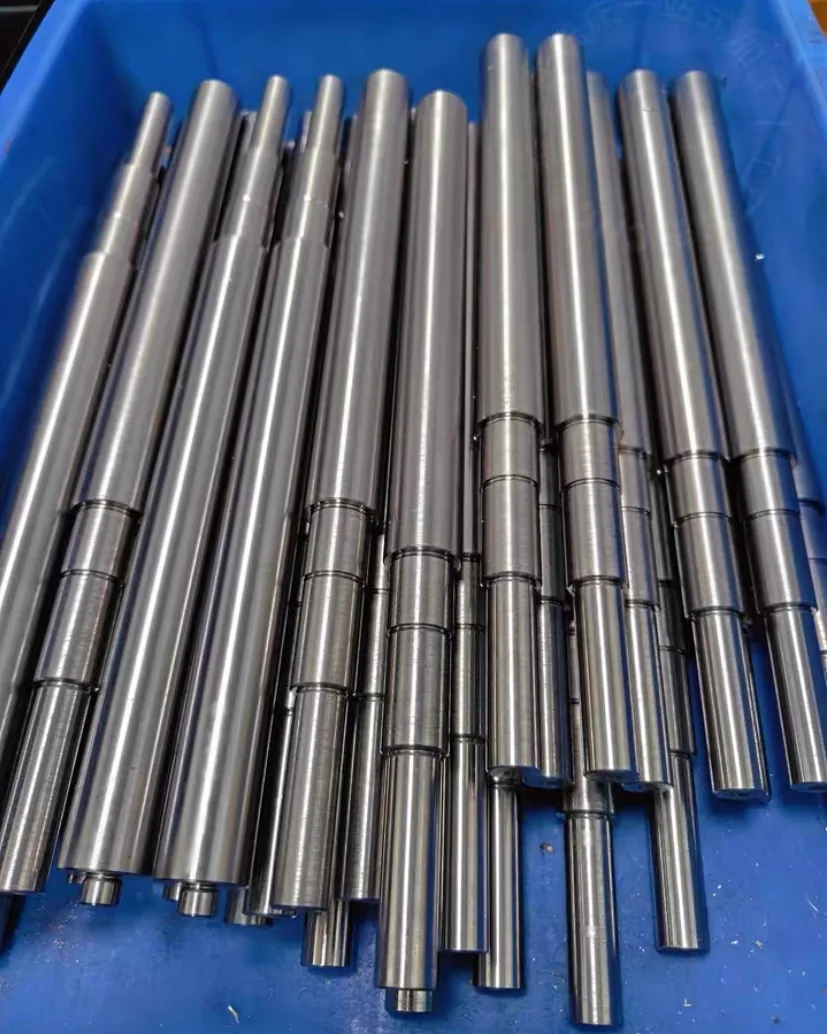

Parti av lange avsatte aksler dreid etter tegning med slipte lagerseter og frispor, laget av EKINSUN
Avsatte aksler etter tegning — lagerseter slipt, frispor etter DIN 509 ved hver skulder

En aksel katalogen ikke har — eller en gammel aksel uten tegning? Send tegningen, gjerne en håndskisse med diametere, lengder og pasninger, eller den gamle akselen. Dreid og slipt fra 1 stk, rimeligere per stykk i serie, tilbud innen 12 timer.

Be om pris på WhatsApp →Tilbudsskjema (e-post)

Raske svar om frispor

Hva er et frispor?

Et avrundet spor etter DIN 509 i overgangen mellom aksel og skulder, så slipeskiven når helt ut, motdelen ligger an mot skulderen, og den skarpe hjørnen erstattes av en definert radius. Mål etter DIN 509 / ISO 18388.

Hva er forskjellen på frispor E og F?

E (0,8 × 0,3 for Ø18 til 80): bare sylinderflaten slipes, skulderen urørt. F: sporet går også inn i skulderen (t2), så både sylinder og planflate kan slipes. Samme r, t1 og f for samme diameter.

Hvilket frispor til Ø30?

E 0,8 × 0,3 (r 0,8, t1 0,3, f 2,5 mm) for aksler over 18 til 80 mm; 1,2 × 0,2 ved økt vekselbelastning. F i stedet for E hvis skulderen slipes.

Hvordan skrives frispor på tegningen?

«Frispor DIN 509 – E 0,8 × 0,3» eller «ISO 18388 – E 0,8 × 0,3»: form, radius, dybde. Bredde, t2 og forsenkning følger av tabellen.

Er frispor DIN 509 det samme som DIN 76?

Nei. DIN 509 er sporet ved en skulder, bestemt av diameteren. DIN 76 / ISO 4755 er gjengefrisporet ved enden av en gjenge, bestemt av stigningen. En aksel med gjengetapp har ofte begge.

Hvilket frispor ved utmattingsbelastning?

Rekken med større radius for samme diameter — 1,2 × 0,2 i stedet for 0,8 × 0,3 for Ø30, kolonnen «økt utmattingsfasthet» — og sporet polert. Dypere spor hjelper ikke; større radius gjør det.

Relaterte sider: frispor på gjenge etter ISO 4755; aksler og tapper etter mål; pasninger h6 / k6 for lagerseter; kiler og kilespor DIN 6885; 42CrMo4 for aksler.

Ofte stilte spørsmål om frispor DIN 509

Et frispor er et lite avrundet spor i overgangen mellom en aksel og en skulder. Det gjør to ting: slipeskiven kan gå helt ut mot skulderen uten å slå i den, så hele lagersetet blir slipt, og motdelen — et lager eller en bøssing — kan ligge an mot skulderen uten å stoppe på overgangsradiusen. DIN 509 og ISO 18388 gir form og mål etter akseldiameteren.

Form E brukes når bare sylinderflaten skal slipes: sporet går inn i akselen (t1) og skulderen forblir urørt. Form F brukes når både sylinderflaten og planflaten på skulderen skal slipes: sporet går også inn i skulderen med dybden t2. Begge har samme radius r og bredde f for samme diameter — E 0,8 × 0,3 og F 0,8 × 0,3 for aksler over 18 til 80 mm.

E 0,8 × 0,3 ved vanlig belastning (over 18 til 80 mm): radius 0,8 mm, dybde 0,3 mm, bredde 2,5 mm. Ved økt vekselbelastning tas neste rekke med større radius — 1,2 × 0,2 for aksler over 18 til 50 mm — fordi en større radius gir lavere spenningskonsentrasjon. Form F i stedet for E hvis skulderen også skal slipes.

Form E, radius r = 0,6 mm, dybde t1 = 0,3 mm; bredden f og de andre målene følger av tabellen. ISO 18388 skriver det samme som «ISO 18388 – E 0,8 × 0,3». Står det bare «frispor» uten form og mål, velger vi rekke 1 etter diameteren og form E, og skriver det på tilbudet.

Det reduserer tverrsnittet litt, men erstatter en skarp innvendig hjørne — som er et mye verre kjerv — med en definert radius. Resultatet er en aksel som tåler vekselbelastning bedre enn uten spor. Ved utmattingsbelastning velges rekken med større radius, og sporet poleres; dypere spor enn tabellen hjelper ikke, større radius gjør det.

Ja. Dreide og slipte aksler etter tegning i C45, 42CrMo4, rustfritt 304 (1.4301), syrefast 1.4404 og aluminium 6061, lagerseter i h6 eller k6, frispor etter DIN 509 i den formen og rekken tegningen oppgir, fra 1 stk, tilbud innen 12 timer. Mangler tegningen, sender du den gamle akselen.
