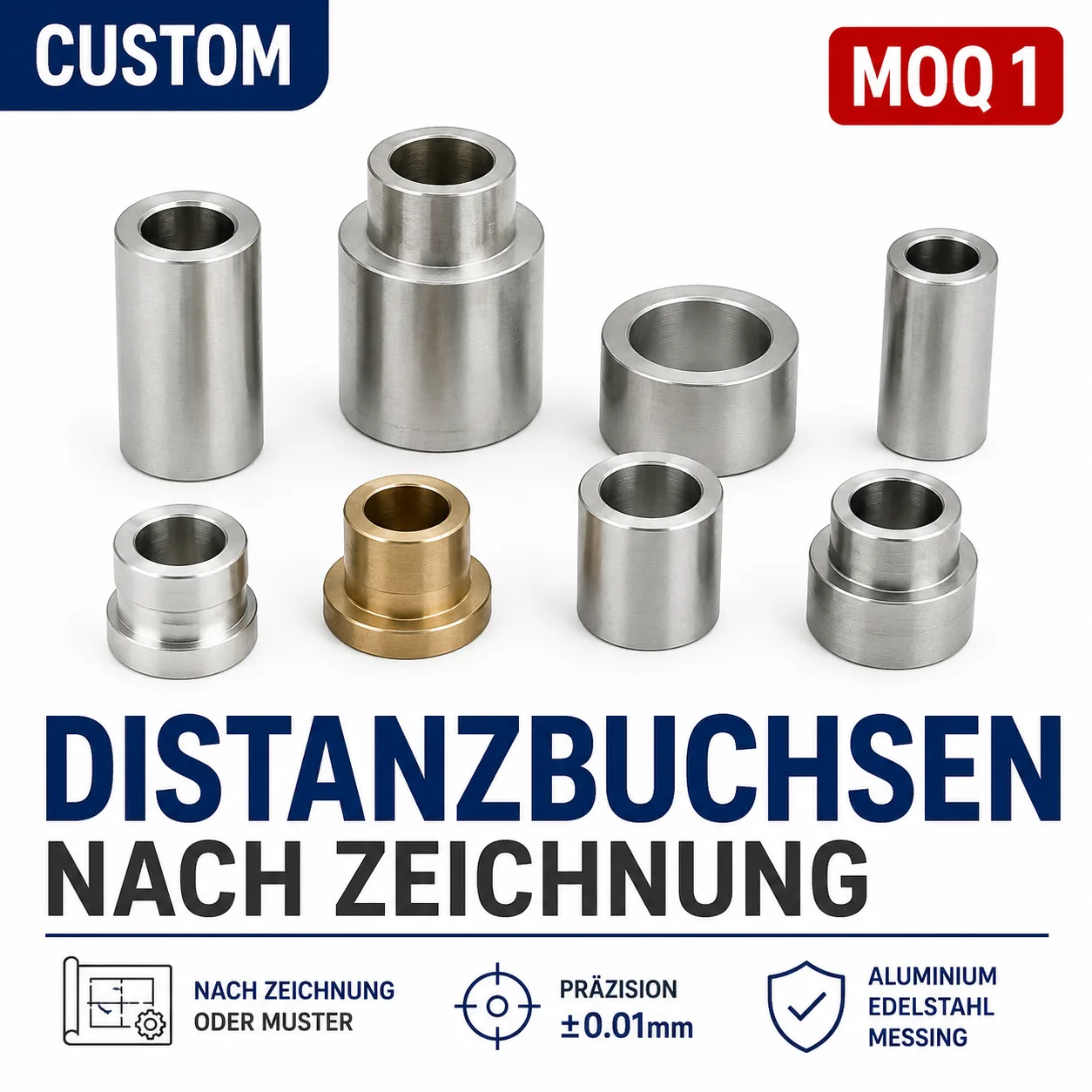

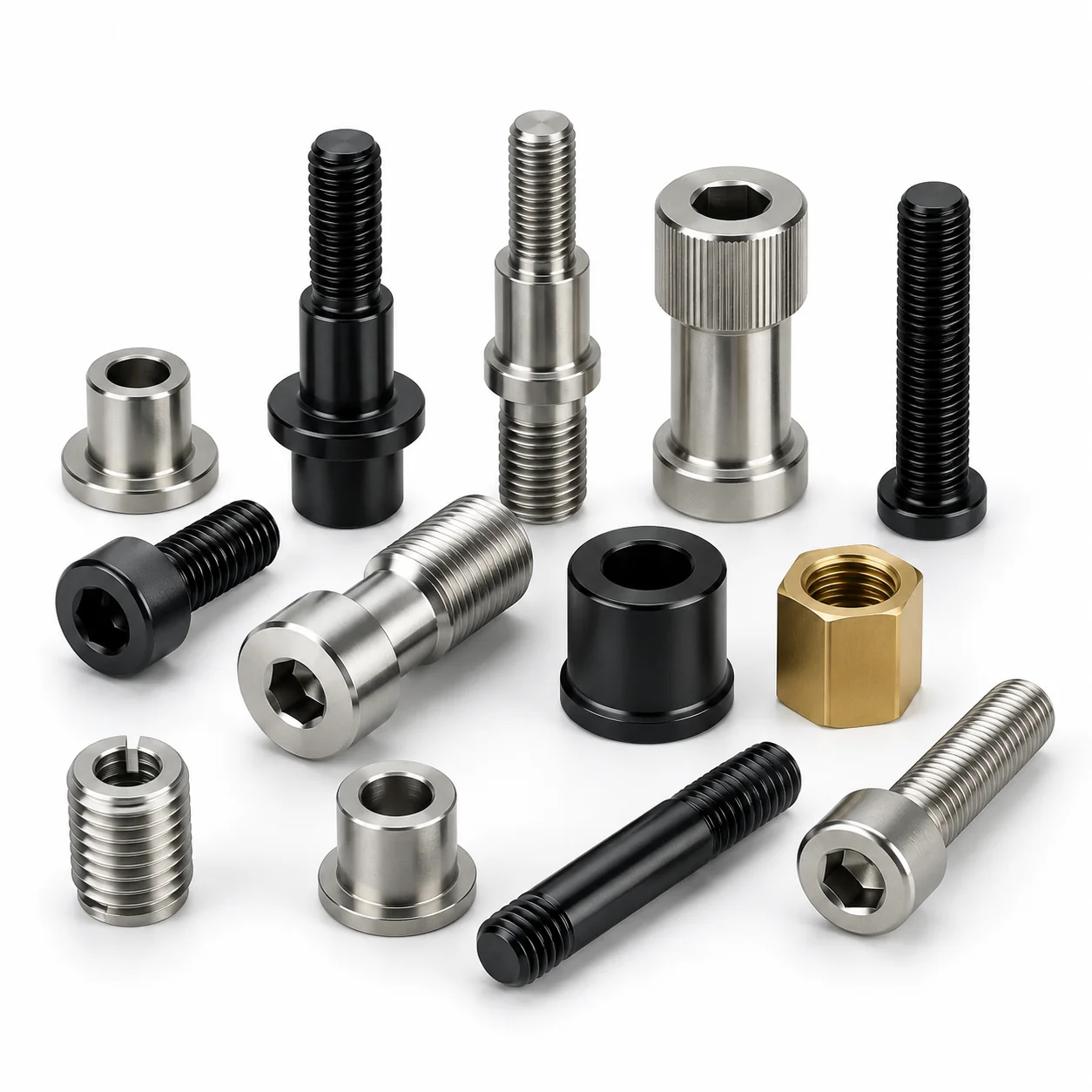

Distanzbuchsen nach Zeichnung

Distanzbuchsen und Abstandshülsen nach Zeichnung

Distanzbuchsen (auch Abstandshülsen, Distanzhülsen oder Distanzringe) sind mechanische Präzisionsteile, die zwei Komponenten auf einen definierten Abstand bringen oder Passungen im Maschinenbau herstellen. Häufig sitzen sie unter einem Winkel nach Maß, der das Bauteil hält, während die Buchse den Abstand herstellt. Als CNC-Hersteller fertigen wir Distanzbuchsen in jeder Länge, jedem Außen- und Innendurchmesser, aus jedem Werkstoff — nach Zeichnung, Skizze oder Muster. MOQ 1 Stück.

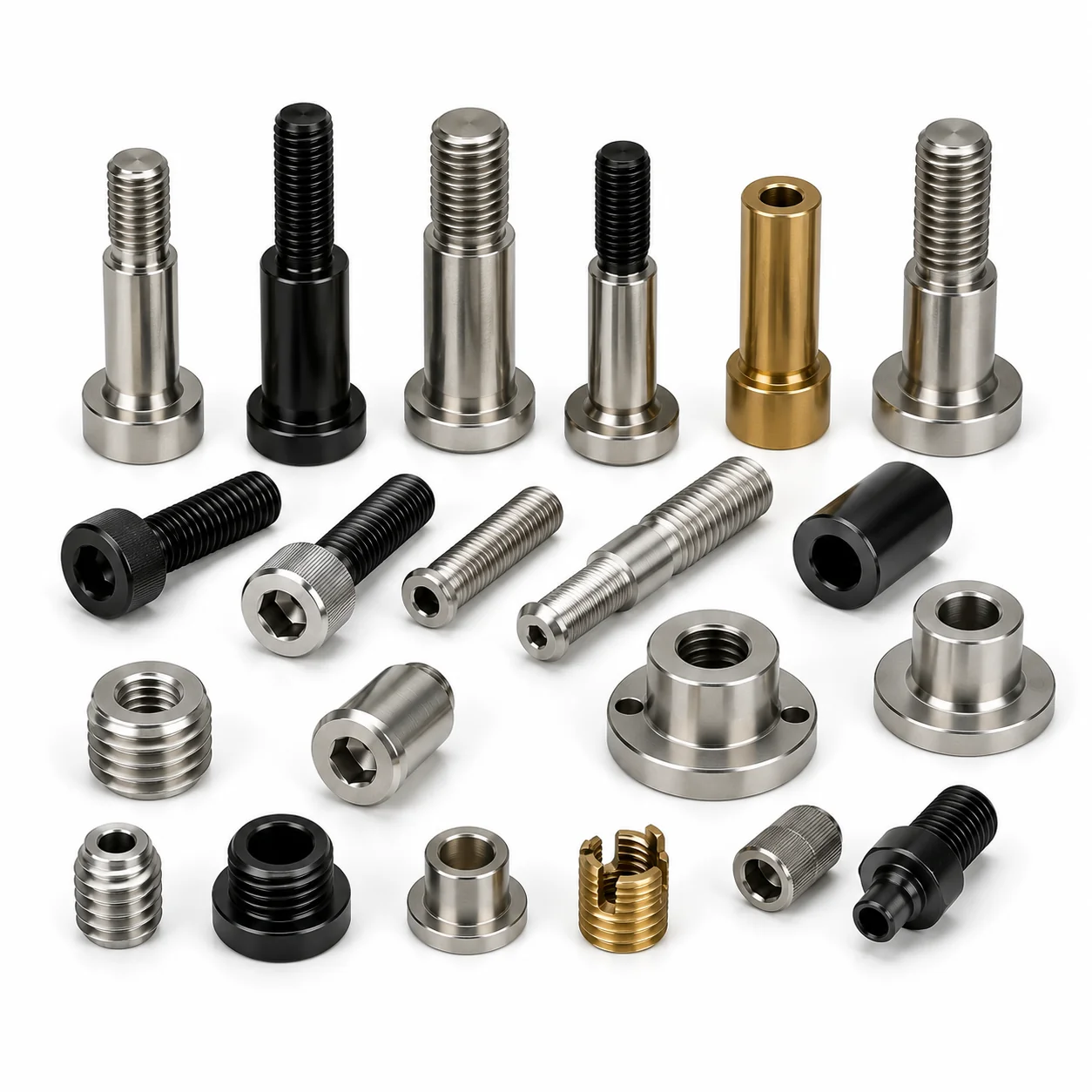

Arten von Distanzbuchsen, die wir fertigen

Typ	Beschreibung	Typische Anwendung
Einfache Abstandshülse	Zylindrische Hülse, Innen- und Außendurchmesser, Länge nach Maß	Achsabstand, Lagervorspannung, Gehäuseabstand
Flanschbuchse	Hülse mit Flansch an einem Ende	Positionierung und Anschlag in Aufnahmen
Gewindeeinsatz (Einschraub-Distanz)	Hülse mit Außen- oder Innengewinde	Stehbolzen-Abstandhalter, Montageadapter
Stufenbuchse	Mehrere Durchmesser in einer Buchse	Lageraufnahme, Achspassungen in Motoren
Exzenterbuchse	Außen- und Innenachse versetzt	Einstellbare Lager, Justierung von Achsabständen

Werkstoffe für Distanzbuchsen

• Aluminium EN AW-6061-T6 — leicht, gut spanbar, eloxierbar; Maschinenbau und Konstruktion
• Aluminium EN AW-7075-T6 — höhere Festigkeit; Luft- und Raumfahrt, Motorsport
• Edelstahl A2 (1.4301 / 304) — korrosionsbeständig; allgemeiner Maschinenbau
• Edelstahl A4 (1.4404 / 316L) — Medizintechnik, Lebensmittelverarbeitung, Meeresumgebungen
• Messing CW614N (CuZn39Pb3) — gut spanbar; elektrische Verbindungen, dekorative Teile
• Titan Grade 5 (Ti-6Al-4V / 3.7165) — höchste Festigkeit bei minimalem Gewicht; Luft- und Raumfahrt
• Technische Kunststoffe (POM, PA66, PEEK) — elektrisch isolierend, chemisch beständig, leise laufend

Qualitätsdokumentation

Für Instandhaltung, Einkauf und Qualitätssicherung stellen wir auf Anfrage aus:

• Werkstoffzeugnis 3.1 nach EN 10204 ab Serie, nicht zum Einzelstück — chargengebundener Materialnachweis
• Maßprotokoll — Nachweis aller kritischen Maße (Innen-Ø, Außen-Ø, Länge, Passung)
• Konformitätserklärung — RoHS- und REACH-Konformität
• Oberflächenrauheitsprotokoll — Ra-Wert auf Gleit- und Lagerflächen auf Anfrage

Maßtoleranzen und Oberflächengüte

• Allgemeine Toleranz: ISO 2768-m (±0,1 mm auf Längen bis 100 mm)
• Enge Passung (Lagersitz): h6 / H7 auf Außen- und Innendurchmesser auf Anfrage
• Längentoleranz: ±0,01 mm bei Präzisionsbuchsen
• Rauheit: Ra 1,6 µm als Standard; Ra 0,8 µm für Gleitflächen
• Planparallelität: Stirnflächen planparallel auf 0,01 mm bei Lagervorspannungen

Distanzbuchsen aus Muster reproduzieren

Sie haben eine verschlissene oder beschädigte Buchse ohne Zeichnung? Schicken Sie uns das vorhandene Exemplar. Wir messen die Geometrie aus — Innendurchmesser, Außendurchmesser, Länge, Fase, Gewinde, Flansch — erstellen eine Zeichnung zur Freigabe und fertigen das Ersatzteil im gewünschten Werkstoff.

Distanzbuchse, Lagerbuchse, Gleitlager — welches Teil suchen Sie?

Die Normmaße der Lagerbuchse aus Bronze — Form C und Form F mit E6-Bohrung und s6-Außendurchmesser — stehen in unserer Gleitlagerbuchsen-Tabelle ISO 4379 / DIN 1850; hat Ihre Buchse dort eine Zeile, ist der Handel günstiger.

Im Katalog heißt dasselbe Drehteil je nach Funktion anders: Distanzbuchse oder Distanzhülse (hält Abstand), Lagerbuchse (führt eine Welle), Gleitlager (übernimmt die Lagerung selbst, meist Bronze oder POM). Die Fertigung ist dieselbe: Außendurchmesser, Innendurchmesser, Länge, Passung. Wenn Sie eine Buchse anfertigen lassen möchten und die Bezeichnung offen ist — die Maße genügen, den Rest ordnen wir zu.

Die Buchse mit Bund heißt je nach Katalog Flanschbuchse, Flanschhülse, Bundbuchse oder Hülse mit Flansch — gefertigt wird sie gleich: Außendurchmesser mit Presspassung, Bohrung mit Laufpassung, Bundfläche rechtwinklig zur Bohrung, in Aluminium, Edelstahl 1.4301 oder Bronze.

Wo der Katalog bei Distanzbuchsen aufhört

Zylindrische Hülsen in Normmaßen führt der Handel lagernd. Diese Ausführungen führt er nicht.

Was Sie brauchen	Im Katalog?	Wie wir es machen
Zylindrische Abstandshülse in Normmaß	Ja, lagernd	Im Fachhandel günstiger. Rufen Sie uns, wenn Maß, Werkstoff oder Form abweichen.
Länge zwischen zwei Katalogstufen	Nein	Auf Maß gedreht, nicht gerundet — bei Lagervorspannung entscheidet oft ein Zehntel.
Flanschbuchse statt gerader Hülse	Selten	Flansch an einem Ende als Anschlag und zur Positionierung.
Hülse mit Innen- oder Außengewinde	Selten	Stehbolzen-Abstandhalter oder Montageadapter aus einem Stück.
Innendurchmesser als Passung statt als Freimaß	Nein	H7 oder enger, wenn die Buchse führen und nicht nur distanzieren soll.
1.4404 oder 7075 statt Standardstahl	Selten	Werkstoff nach Medium und Belastung.
Nachbau aus einem Muster ohne Zeichnung	Nein	Aufgemessen und reproduziert.
Ein einziges Stück	Nein	Ab 1 Stück, ohne Werkzeugkosten.

Bauformen und Werkstoffe oben stehen bereits in den Tabellen dieser Seite.

Distanzbuchsen halten meist eine Platine im Gehäuse; wird das ganze Gerät gebraucht, bauen wir es auch komplett auf, mit Platine, Gehäuse, Display, Akku und Firmware, ab einem Stück: Box-Build-Montage.

Abstandsbolzen für Leiterplatten — Bohrung, Sperrfläche, Schlüsselweite, Höhe und Schraubenlänge für M2 bis M4: Tabelle: Leiterplatte befestigen.
