Sonderschrauben nach Zeichnung & Muster

Wenn der Katalog die Schraube nicht führt

Standard-Verbindungselemente nach DIN sind im Fachhandel günstig zu haben. Sobald die Schraube aber von der Norm abweicht — eine ungewöhnliche Länge, ein Sondergewinde, eine tolerierte Passschulter oder ein besonderer Kopf — wird es schwierig. Genau diese Sonderanfertigungen drehen wir bei EKINSUN auf CNC-Drehautomaten: nach Ihrer Zeichnung, einer Skizze oder einem vorhandenen Muster. Eine CAD-Datei ist nicht erforderlich. Ob Sie eine einzelne Spezialschraube anfertigen lassen möchten oder eine Kleinserie — MOQ ist 1 Stück.

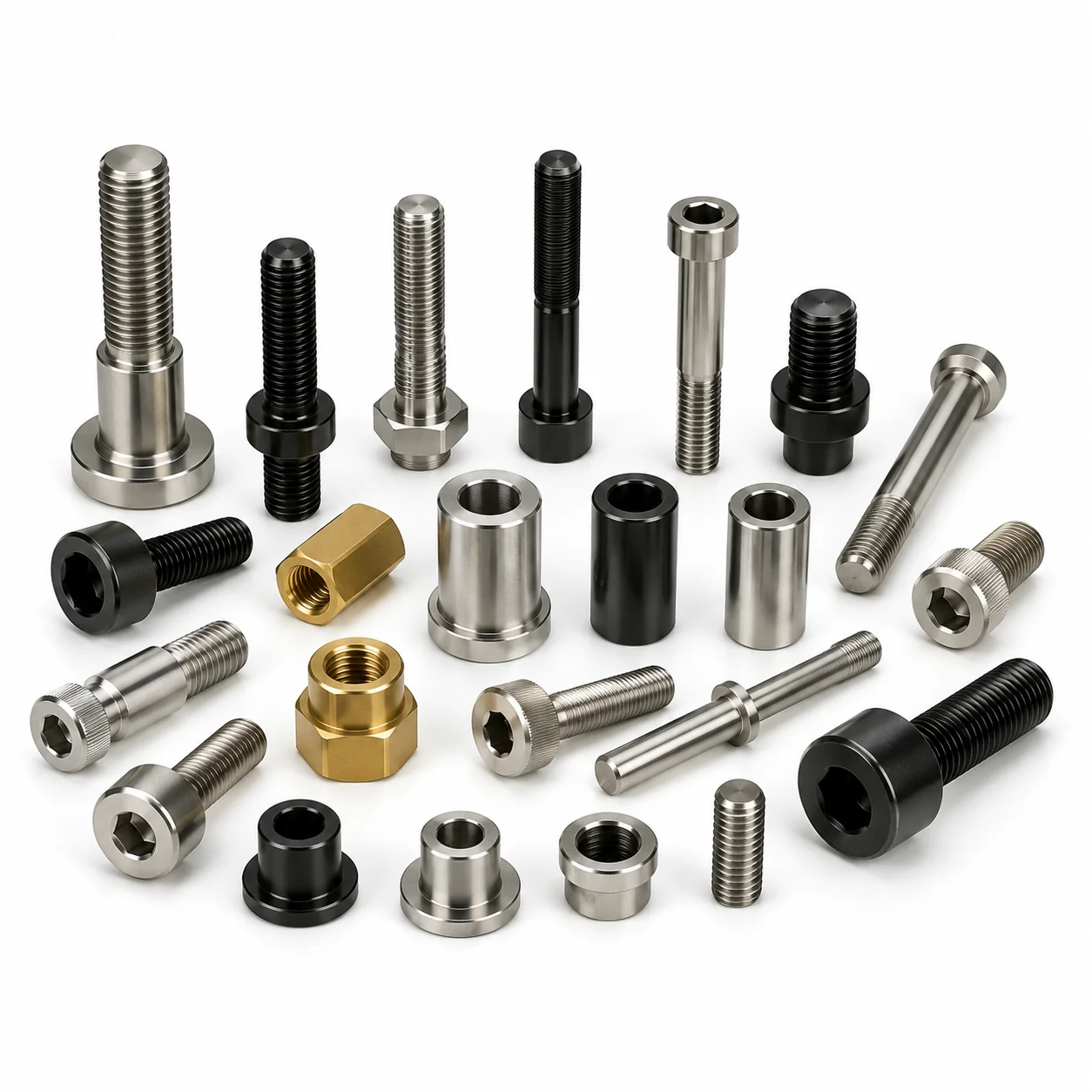

Was wir fertigen

Typ	Beschreibung & Bezug
Sonderlängen & Nichtnorm-Gewinde	Zwischenlängen, Feingewinde in Sondermaßen, ungewöhnliche Steigungen, Teilgewinde — auch außerhalb von DIN 912 / DIN 933
Großschrauben M20–M100	Großschrauben nach Zeichnung — Übergrößen und Sonderlängen, die das Lager nicht führt und die Schmiede erst ab Serie fertigt; ab 1 Stück
Für den Maschinenbau	Sonderschrauben für den Maschinenbau — Passschrauben h6/h7, Formatteile, Zwischenmaße und abgekündigte Maschinenschrauben nach Altteil

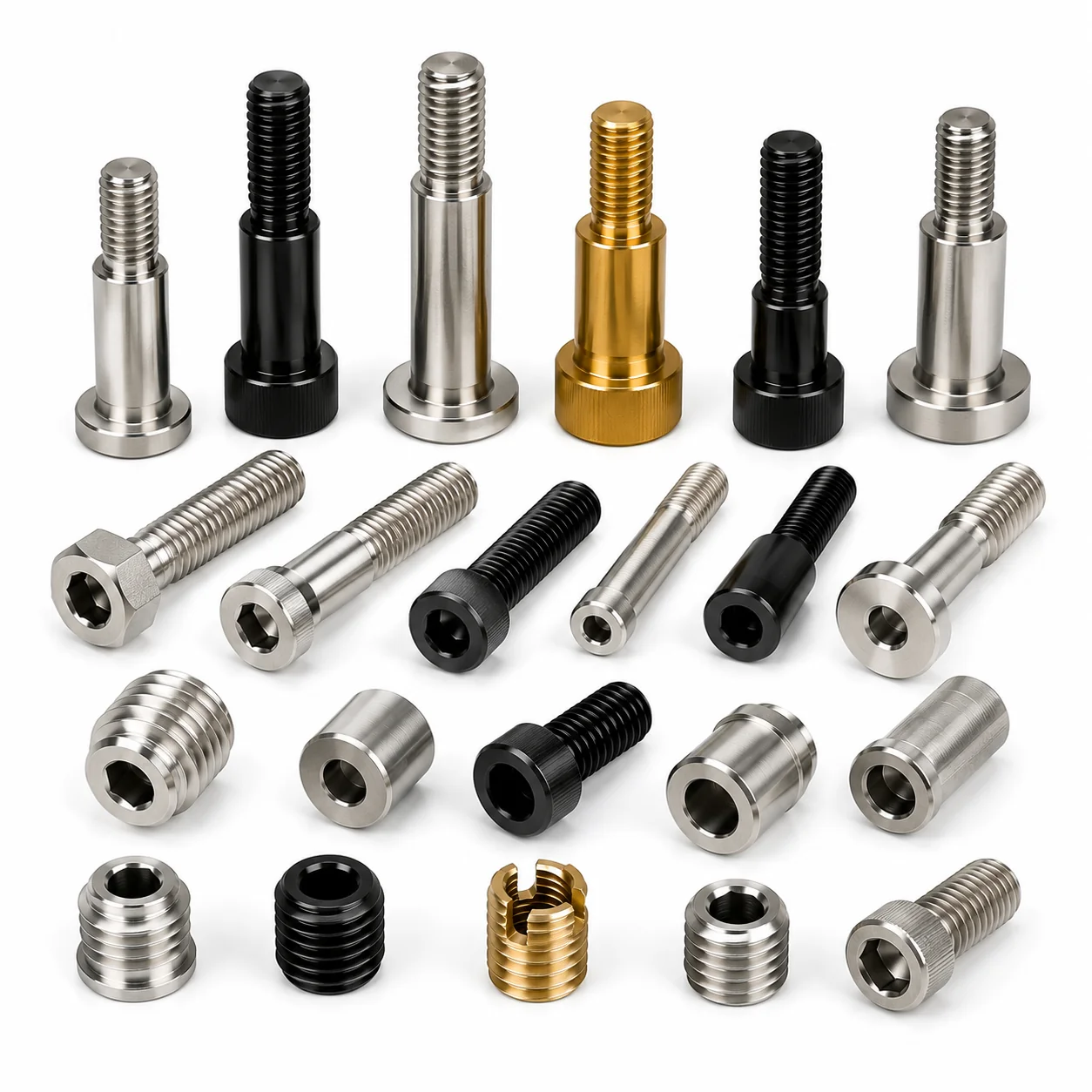

Passschulterschrauben	Passschrauben in Sondermaßen — Schulter- und Anschlagschrauben mit geschliffener Passung (h6/g6), Anlehnung an DIN 609/610 und ISO 7379, auch Zwischenlängen und Sonderdurchmesser
Passbolzen & Gelenkbolzen	Passbolzen nach Zeichnung — DIN 1445, ISO 2340/2341 und Sonderformen mit Splintloch, Schmiernut oder Gewindezapfen; auf Wunsch als Bolzen-Buchse-Paarung
Stufenschrauben	Mehrere Durchmesser am Schaft, kombinierbar mit Gewinde- und Glattabschnitten
Sonderköpfe & -antriebe	Zylinder-, Sechskant-, Senk-, Linsenkopf sowie Sonder- und Sicherheitsantriebe
Stehbolzen & Gewindestifte	Doppelgewinde, Sonderlängen, Gewindeeinsätze nach Maß
Passende Sondermuttern	Sondermuttern nach Zeichnung — Nut-, Wellen- und Kontermuttern sowie Sonderformen im gleichen Werkstoff und Gewinde wie die Schraube, als abgestimmtes Paar geliefert
Schrauben nach Muster	Reproduktion eines vorhandenen Teils, auch verschlissen — siehe Reverse Engineering unten

Werkstoffe & Festigkeitsklassen

• Vergütungsstahl — Festigkeitsklassen 8.8, 10.9 und 12.9, z. B. 42CrMo4 (1.7225), vergütet wo gefordert
• Edelstahl A2-70 (1.4301 / AISI 304) — allgemeiner Korrosionsschutz, Maschinenbau
• Edelstahl A4-80 (1.4404 / AISI 316L) — Meerwasser, Chemie, Lebensmittel; höhere Korrosionsbeständigkeit
• Automatenstahl 11SMn30 und C45 (1.0503) — unvergütete Schrauben, Bolzen und Gewindeteile, wo keine Festigkeitsklasse gefordert ist
• Titan Grade 5 (Ti-6Al-4V) — höchste Festigkeit bei geringem Gewicht; Motorsport, Luft- und Raumfahrt
• Aluminium EN AW-7075 und EN AW-6061 — Leichtbauschrauben für Motorsport und Vorrichtungsbau, wo Gewicht vor Festigkeitsklasse geht (nicht nach 8.8/10.9 klassifizierbar)
• Messing & Bronze — elektrische Kontakte, dekorative und gut spanbare Anwendungen

Welche Klasse welche Zugfestigkeit und Streckgrenze bedeutet — und warum A4-80 trotz höherer Zahl unter einer 8.8 liegt — steht in der Festigkeitsklassen-Tabelle nach ISO 898-1.

Oberflächen: brüniert, galvanisch verzinkt, passiviert, eloxiert oder vernickelt — nach Spezifikation. Auf Anfrage liefern wir ein Werkstoffzeugnis 3.1 nach EN 10204 sowie ein Maßprotokoll.

A2-70 und A4-80 sind Schraubenklassen, keine Sorten — welche Werkstoffnummer dahintersteht (1.4301, 1.4404, 1.4571) und was 304, SUS304 oder 06Cr19Ni10 auf einer ausländischen Zeichnung bedeuten, steht in der Edelstahl-Vergleichstabelle.

Neu: Stockschrauben (Holzgewinde und metrisches Gewinde, M4–M12, nach Maß) und Zylinderschrauben mit Feingewinde und Zollgewinde (ISO 12474 und UNC / UNF, voll oder hohl, nach Maß).

Neu: Rändelschrauben DIN 464 und DIN 653 (Maßtabelle M2–M10, GB/T 834 zum Vergleich, Edelstahl A2 und A4, nach Maß ab 1 Stück).

Neu: Gewindebuchsen mit Feingewinde (Messing, mit Bund, M3 bis M6 × 0,25 für Stellschrauben, Maßtabelle, nach Maß ab 1 Stück).

Neu: Gewindebuchsen mit Klemmschraube (Sechskant, Außengewinde, seitliche Klemmung mit Nylonspitze für Stellschrauben M4 und M6 × 0,25, nach Maß ab 1 Stück).

Neu: Zylinderschrauben DIN 912 / ISO 4762 (Maße M3–M36, Gewindelänge und Vollgewinde-Grenze je Größe, Festigkeitsklasse 12.9, Sonderlängen ab 1 Stück).

Neu: Stiftschrauben nach Maß (Einschraublänge nach DIN 938 / 939 / 835 von M6 bis M30, zwei verschiedene Gewinde an einem Bolzen, Sonderlängen, 42CrMo4 vergütet, ab 1 Stück).

Neu: Schrauben mit Schraubensicherung (DIN 912 M3 bis M8 mit Unterlegscheibe DIN 433, 125 oder 9021 und mikroverkapselter Beschichtung nach DIN 267-27 oder Polyamid nach DIN 267-28, vom Musterlos bis 50 000 Sätze).

Neu: Rastbolzen (M10 × 1 bis M20 × 1,5 mit 5 bis 10 mm Stift, Federkraft, Rastbohrung H7, Lochabstand auf Rastscheiben, nach Maß ab 1 Stück).

Neu: Augenschrauben nach Zeichnung (einteilig gedreht, gebogen, Schwenkschrauben DIN 444, verzinkter Langschaft-Satz mit Mutter und Scheibe zum Einbetonieren; M5 bis M36, Feingewinde, Zoll, A2 / A4, ab 1 Stück).

Toleranzen & Gewinde

• Gewinde metrisch (ISO 261 / ISO 965), Feingewinde, UNC/UNF, BSP/BSW sowie Sonder- und Linksgewinde, dazu Trapezgewindespindeln mit Mutter
• Passschulter auf h6 oder h7 gefertigt — für Spielpassung oder leichten Presssitz
• Allgemeintoleranz nach ISO 2768-m/f; engere Toleranzen bis ±0,01 mm möglich
• Gewindeprüfung mit Gewindelehren (Gut-/Ausschuss), Maßprotokoll auf Anfrage

Sonderschrauben CNC-gefertigt statt umgeformt

Alle Sonderschrauben CNC-gefertigt: Jede Schraube wird einzeln auf CNC-Drehautomaten zerspant, nicht kaltgeschlagen oder warmgepresst. Das ist der Grund, warum bei uns Losgröße 1 überhaupt geht — für ein umgeformtes Teil müsste erst ein Werkzeug gebaut werden, und dessen Kosten verteilen sich erst über Tausende Stück.

	Umformen (Kaltschlagen / Warmpressen)	CNC-Drehen
Werkzeugkosten	Eigenes Werkzeug je Kopfform und Abmessung nötig	Keine — es wird direkt aus dem Stangenmaterial zerspant
Wirtschaftlich ab	Typischerweise erst im vier- bis fünfstelligen Stückzahlbereich	Ab 1 Stück
Gewindesteigung	An vorhandene Walzbacken gebunden	Frei programmierbar — auch Zwischensteigungen und Sondergewinde
Kopf- und Schaftform	An das Gesenk gebunden	Stufenschäfte, Sonderköpfe, Passschultern in einer Aufspannung
Werkstoffwechsel	Aufwendig, teils neues Werkzeug	Materialwechsel ohne Umrüstkosten
Festigkeit	Ununterbrochener Faserverlauf — Vorteil bei hoher Dauerfestigkeit	Faserverlauf zerspant; für die meisten Anwendungen unkritisch, Vergütung auf 8.8/10.9/12.9 erfolgt am fertigen Teil

Wo Umformen gewinnt, sagen wir das auch: Bei einer laufenden Großserie einer genormten Schraube ist der umgeformte Teil pro Stück günstiger, und bei dauerfestigkeitskritischen Verbindungen spricht der Faserverlauf dafür. Unser Feld sind Zwischenmaße, Sonderformen, Ersatz für abgekündigte Teile und Stückzahlen, die kein Werkzeug rechtfertigen.

Sonderschrauben für den Maschinenbau

Die meisten Anfragen, die uns erreichen, kommen aus dem Maschinen- und Anlagenbau: Passschrauben für Lagersitze, Sonderlängen, Zwischenmaß-Gewinde an Bestandsmaschinen und abgekündigte Verbindungsschrauben, die der OEM nicht mehr liefert. Welche Bauformen in Vorrichtungsbau, Verpackungstechnik, Werkzeugmaschinen und Instandhaltung gefragt sind — und mit welchen Nachweisen wir liefern — steht auf der eigenen Seite: Sonderschrauben für den Maschinenbau.

Ohne Zeichnung? Wir machen Reverse Engineering

Die meisten Aufträge erreichen uns als einzelnes Altteil. Wir vermessen es, erstellen kostenlos eine Zeichnung, stimmen sie mit Ihnen ab und fertigen anschließend. Ein Ersatzteil nach Muster ist damit auch ohne Originalunterlagen möglich.

Wo der Schraubenkatalog aufhört

DIN 912, DIN 933 und die übrigen Normteile führt der Handel lagernd — kaufen Sie die dort. Alles darunter kommt zu uns.

Was Sie brauchen	Im Katalog?	Wie wir es machen
Eine Normschraube nach DIN 912 oder DIN 933	Ja, lagernd	Der Handel führt sie günstiger, als wir sie drehen können.
Eine Zwischenlänge, die es nicht gibt	Nein	Frei gedreht statt auf die nächste Kataloglänge gerundet.
Feingewinde in Sondermaßen oder eine ungewöhnliche Steigung	Nein	Beim Kaltschlagen ist die Steigung an vorhandene Walzbacken gebunden — beim Drehen ist sie frei programmierbar.
Großschrauben M20 bis M100	Selten	Übergrößen, die das Lager nicht führt und für die sich ein Schmiedewerkzeug nicht rechnet.
Passschraube h6 oder h7	Nein	Schaft auf Passung geschliffen oder gedreht, Gewinde separat.
Teilgewinde mit von Ihnen gesetzter Gewindelänge	Nein	Gewindeanfang und -ende nach Zeichnung, nicht nach Norm.
Losgröße 1 statt vierstelliger Stückzahl	Nein	Umformen rechnet sich erst im vier- bis fünfstelligen Bereich. CNC-Drehen ab 1 Stück ohne Werkzeugkosten.
Eine abgekündigte Schraube aus einer alten Maschine	Nein	Nach Muster reproduziert, auch verschlissen.

Vor der Bestellung die Steigung messen. Der Nenndurchmesser steht auf dem Etikett, die Steigung nicht — und die Steigung entscheidet, ob ein Katalogteil überhaupt passt. Ein Stahllineal über zehn Gewindegänge legen und durch zehn teilen: 60 mm heißt Steigung 6 (Regel ab M72), 40 heißt 4, 30 heißt 3, 20 heißt 2. Passt die gemessene Steigung zu dem, was der Handel für diese Größe führt, kaufen Sie die Lagerware; wir sagen das im Angebot auch so. Passt sie nicht — M120×3, M100×3, Linksgewinde — schicken Sie uns Durchmesser, Steigung, Gangrichtung, Schlüsselweite und Höhe, und wir drehen das Teil ab Stück 1. So bestimmen Sie ein Gewinde in drei Schritten →

Die Normen und Werkstoffe oben stehen bereits auf dieser Seite.

Kombischrauben, Schraubensicherung und Lieferung für den technischen Handel

Händler für Wälzlager, Antriebstechnik und Werkstattbedarf fragen bei uns an, was ihr eigenes Lager nicht führt: eine DIN 912 M3 × 8 A2 mit Scheibe DIN 9021 und vorbeschichteter Schraubensicherung als 50 000 Sätze, eine Zwischenlänge, eine abgekündigte Schraube. Drei Ausführungen kommen dabei am häufigsten vor.

Maße, Scheibenwahl, Beschichtungszone und der Ablauf vom Musterlos bis 50 000 Sätzen stehen unter Schrauben mit Schraubensicherung; die Kombischrauben-Bauformen auf der englischen Seite SEMS screws. Für Händler liefern wir in neutraler Verpackung ohne EKINSUN-Namen, mit Ihrer Artikelnummer und Menge auf dem Etikett, an Sie oder direkt an den Wareneingang Ihres Kunden; ab 1 Stück, je mehr Stück, desto niedriger der Stückpreis, Angebot in 12 Stunden.

Drei weitere Tabellen: Schraubenlängen M3 bis M36 mit den Normlängen jeder Bauform, Hohlschrauben mit belegten Anzugsmomenten und Dichtringen, Whitworth-Gewinde BSW, BSF und BA — jeweils mit dem, was gedreht wird, wenn der Katalog aufhört.

Für Gewindestifte nach DIN 913 bis 916 stehen Schlüsselweite (M6: 3 mm, M8: 4 mm), Schlüsseltiefe und Kuppenmaße von M2 bis M24 in der Gewindestift-Tabelle.

Exzenterschrauben zur Sturz- und Spureinstellung – Schraube 12.9, zwei Exzenterscheiben, Mutter, nach OE-Nummer oder altem Satz – stehen unter Exzenterschrauben Sturz & Spur.
