EKINSUN fräst Präzisions-Frästeile nach Ihrer Zeichnung — von der einfachen Platte bis zum komplexen 5-Achs-Bauteil mit schrägen Flächen und Hinterschnitten. Aluminium, Stahl, Edelstahl, Kunststoff oder Carbon, vom Prototyp bis zur Serie, bei Serienaufträgen mit Werkstoffzeugnis 3.1, nicht bei Mustern und Einzelstücken. Und wenn keine Zeichnung vorliegt: Wir fräsen auch vom Muster.
Unsere Fräskapazitäten

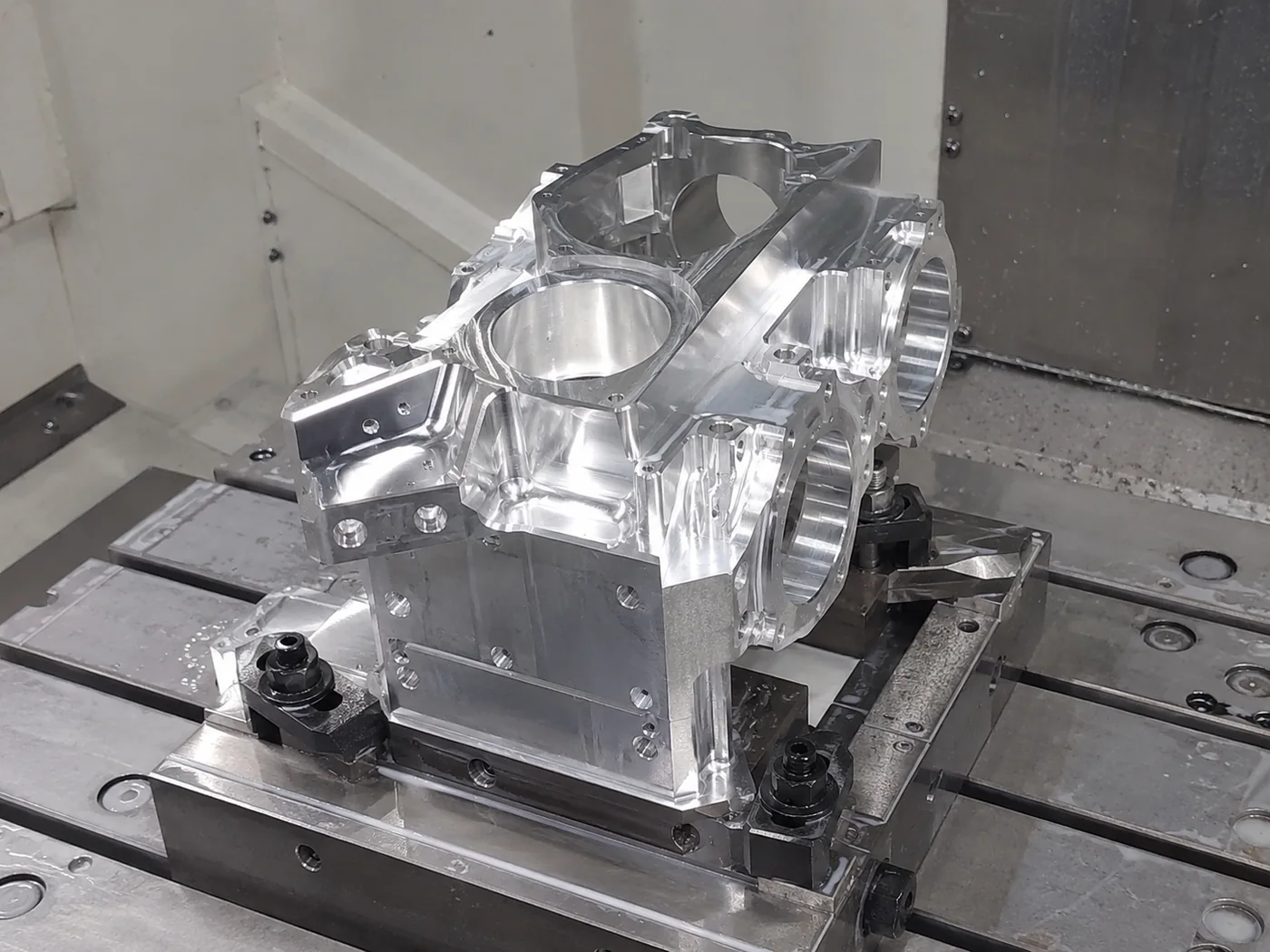

Der entscheidende Unterschied beim Fräsen ist die Geometrie. Einfache Konturen fräsen wir 3-achsig; komplexe Bauteile mit mehreren bearbeiteten Seiten 5-achsig in einer Aufspannung — das reduziert Fehler und hält enge Lagetoleranzen ein.
Welche Frästeile wir fertigen — und in welchen Maßen
Platten, Halter, Anschläge, Gehäuseteile und Aufnahmen laufen auf 3- und 4-Achs-Zentren, 5-Achs-Geometrien nach Prüfung. Die folgenden Teile haben eine eigene Seite mit Maßen und Werkstoffen.
| Frästeil | Maße und Werkstoffe | Toleranz / Norm |
|---|---|---|
| Aluminium-Kühlkörper | gefräste Rippen, Kühlplatten und Gehäuse; EN AW-6061-T6, 6063, 7075-T6, Kupfer Cu-ETP | ohne Werkzeugkosten, ab 1 Stück |
| Winkel und Konsolen | aus dem Vollen gefräst oder gekantet; 1.4301, 1.4404, 6061, 7075, S235; Schenkel auch 8 und 12 mm dick | ±0,025 mm gefräst · ±0,1 mm Laserkontur |
| Schraubräder | Modul 2, Achswinkel 45°, Sonderzähnezahl | DIN 3961 · ISO 1328 |
| Zahnräder nach Muster | Modul aus dem Altteil zurückgerechnet, wenn keine Zeichnung mehr da ist | DIN 867 · ISO 286 |
| Frontplatten und Blenden | 19-Zoll-Raster: 1 HE = 43,66 mm, 3 HE = 132,56 mm; Edelstahl 1.4301 und 1.4404, wo das Frontplatten-Sortiment nur Aluminium führt | IEC 60297 · DIN 41494 |
| Passfedernuten | t1 in der Welle, t2 in der Nabe, nach Wellendurchmesser | DIN 6885 |
Gedrehtes steht nicht in dieser Tabelle: Wellen, Buchsen, Stifte, Gewindeadapter und Muttern nach Maß finden Sie unter Drehteile nach Zeichnung. Wer beides in einer Baugruppe braucht, schickt die ganze Zeichnung — wir teilen die Arbeit intern auf.
Welcher Werkstoff passt zu Ihrem Frästeil?
Wir fräsen Metalle, technische Kunststoffe und Faserverbund. Die Tabelle hilft bei der Auswahl nach Festigkeit, Gewicht und Einsatz.
| Werkstoff | Eigenschaften | Typischer Einsatz |
|---|---|---|
| Aluminium EN AW-6082, 7075 | Leicht, steif, sehr gut zerspanbar, eloxierbar | Gehäuse, Halter, Strukturteile, Prototypen |
| Stahl C45, 1.7131 | Hohe Festigkeit, belastbar | Vorrichtungen, Maschinenbauteile |
| Edelstahl 1.4301 / 1.4404 | Korrosionsbeständig, hygienisch | Medizin, Lebensmittel, Marine |
| Kunststoff POM, PEEK, PA, PC | Leicht, isolierend, chemikalienbeständig | Isolatoren, Gleitelemente, Gehäuse |
| Carbon (CFK) | Sehr leicht, hohe Steifigkeit | Leichtbau, Motorsport, Robotik |
Carbon-Frästeile
Für Leichtbau, Motorsport und Robotik fräsen wir CFK-Platten und -Bauteile mit angepassten Werkzeugen und Absaugung — präzise Konturen ohne Delamination.
Frästeile für die Medizintechnik
Medizintechnische Frästeile aus Edelstahl, Titan und biokompatiblen Kunststoffen fertigen wir nach ISO 13485, mit dokumentierter Rückverfolgbarkeit und Werkstoffnachweis.
Keine Zeichnung? Kein Hindernis
Die großen Sofortangebots-Plattformen verlangen alle eine fertige STEP-/CAD-Datei. Wir starten auch beim Teil selbst. Schicken Sie ein Musterteil oder Fotos mit einigen Maßen — wir messen auf der CMM, erstellen die Zeichnung und fräsen neue Teile. Ideal, um abgekündigte oder beschädigte Bauteile zu ersetzen.
→ So funktioniert unser Reverse Engineering
Und wenn Sie von einem Online-Konfigurator kommen, der Ihr Frästeil abgewiesen hat — das sind die typischen Abbruchstellen:
| Ihr Frästeil | Typischer Online-Konfigurator | Bei EKINSUN |
|---|---|---|
| Nur 2D-Zeichnung (PDF/DXF), kein STEP | Upload bricht ohne 3D-Modell ab | 2D genügt — das 3D-Modell erstellen wir selbst |
| Schräge Flächen, mehrseitige Bearbeitung | Wird abgewiesen oder in „manuelle Prüfung" geschoben | 5-Achs in einer Aufspannung, Lagetoleranzen inklusive |
| CFK-Platte oder Carbon-Bauteil | Carbon steht selten in der Werkstoffliste | Gefräst mit angepassten Werkzeugen und Absaugung |
| Toleranz nur an der Funktionsfläche | Eine Klasse für alles — Präzision wird überall bezahlt | ±0,01 mm dort, wo die Zeichnung es verlangt, ISO 2768-m am Rest |
| Musterteil statt Datei | Ohne Datei kein Vorgang | Auf der CMM aufgemessen, Zeichnung zur Freigabe |
Frästeile online fertigen lassen ohne CAD: EKINSUN erstellt aus 2D-Zeichnung, Handskizze oder Muster ein geprüftes Angebot in 12 Stunden — ab 1 Stück, bei Serienaufträgen mit Werkstoffzeugnis 3.1 nach EN 10204, nicht bei Mustern und Einzelstücken.
Welche Dateien Sie senden können
Ideal sind 3D-Modelle als STEP oder IGES; 2D-Zeichnungen als DXF, DWG oder PDF. Geben Sie Maße, Toleranzen, Werkstoff, Oberfläche und Stückzahl an. Fehlt eine Zeichnung, genügt ein Muster — wir erstellen sie kostenlos.
// Qualität & Nachweise
Nachweis über Werkstoff und Maße gehört dazu. Auf Wunsch zu jeder Charge:
- Abnahmeprüfzeugnis 3.1 nach EN 10204
- Messprotokoll gegen Ihre Zeichnung
- Fertigung im ISO-9001- (und für Medizintechnik ISO-13485-) zertifizierten Betrieb
- RoHS-/REACH-Konformität auf Anfrage
Frästeil anfragen
Eckdaten ausfüllen genügt für ein erstes Angebot. Zeichnungen senden Sie an [email protected] oder per WhatsApp.
// Verwandte Seiten
Drehen, Fräsen und Fertigung nach Zeichnung sind bei uns getrennte Seiten — jede beantwortet eine andere Frage. Hier geht es weiter:
Wo der Katalog beim Frästeil aufhört
Halbzeug und Normteile führt der Handel lagernd. Ein Frästeil nach Zeichnung führt niemand.
| Was Sie brauchen | Im Katalog? | Wie wir es machen |
|---|---|---|
| Ein Normteil oder Halbzeug in Standardmaß | Ja, lagernd | Im Fachhandel günstiger — oder fragen Sie uns: Normteile haben wir eventuell ab Lager. |
| Gehäuse oder Halter nach Ihrer Zeichnung | Nein | Aus dem Vollen gefräst, kein Werkzeug nötig. |
| EN AW-6082 oder 7075 statt 6061 | Selten | Werkstoff nach Steifigkeit und Festigkeit, nicht nach Lagerbestand. |
| Eloxiert in einer bestimmten Farbe | Selten | Als Arbeitsgang eingeplant und mitgeliefert. |
| Ein Prototyp, Stückzahl 1 | Nein | Ohne Werkzeugkosten und ohne Mindestmenge. |
| Toleranz enger als ISO 2768 an einer Passung | Nein | Punktuell eng statt pauschal — das hält den Preis unten. |
| Ein Teil, von dem es nur ein Foto gibt | n/a | Wir rekonstruieren daraus und legen Ihnen die Zeichnung vor. |
| 1.4301 oder 1.4404 für Medizin, Lebensmittel oder Marine | Selten | Korrosionsbeständig und hygienisch, mit Zeugnis auf Wunsch. |
Die Werkstoffe oben stehen bereits in der Werkstofftabelle dieser Seite.
Frästeile für den Maschinenbau nach CAD-Datei — was vor dem Fräsen geklärt wird
Eine STEP-Datei beschreibt die Form, aber nicht alles, was ein Teil in der Maschine leisten muss. Bei Frästeilen für Maschinenbau nach CAD-Datei klären wir vor dem Angebot drei Punkte. Toleranzen: Das 3D-Modell trägt keine; ohne Zeichnung gilt ISO 2768-m, und Passungen wie eine Lagerbohrung H7 oder Stiftbohrungen müssen genannt werden. Gewinde: Im Modell sind Gewindebohrungen oft nur Kernlöcher — M6 erscheint als Bohrung mit 5 mm; welche Bohrung ein Gewinde bekommt, steht in der PDF-Zeichnung oder in Ihrer Antwort. Werkstoff und Oberfläche: EN AW-6082 oder 7075, eloxiert oder blank — diese Angaben fehlen im Modell meistens.
Gleiches Frästeil, aber in einem Punkt anders
Ein Halter, der passt, aber 10 mm breiter sein soll, eine Platte mit zwei zusätzlichen Gewinden oder dasselbe Gehäuse in 1.4404 statt Aluminium: Dafür genügt die alte Datei oder das alte Teil plus die eine Änderung. Die geänderte Zeichnung geht vor dem Fräsen zur Freigabe an Sie.
Zweitlieferant, Lieferzeit und Prüfung bei Lieferung
Hebt der bisherige Lieferant die Mindestmenge an oder nennt er Lieferzeiten in Wochen, reichen uns Zeichnung, CAD-Datei oder ein Musterteil; gefertigt wird ab 1 Stück, das erste Teil ist zugleich Ihr Muster. Angebot in 12 Stunden, mit Staffelpreisen. Einzelteile und Kleinserien bis einige Dutzend Stück sind in etwa 5 Arbeitstagen gefertigt, eilig in 3 Arbeitstagen gegen 30–50 % Aufpreis; 50 bis 500 Stück in etwa 15 Arbeitstagen, größere Serien in 15–25 Arbeitstagen. Der Kurier braucht 5–7 Arbeitstage, geliefert wird DDP verzollt bis zur Haustür. Auf Wunsch liegt jeder Lieferung ein Messprotokoll gegen Ihre Zeichnung bei; ein Werkstoffzeugnis 3.1 nach EN 10204 gibt es bei Serienaufträgen.
Gefräste Platten mit Gewinde, Senkungen und Taschen, von der Montageplatte bis zur Aufspannplatte, stehen unter Platten nach Maß.
FAQ — CNC-Frästeile
Ja. Senden Sie ein Musterteil oder Fotos mit einigen Maßen. Wir messen auf einer CMM, erstellen die Zeichnung und fräsen neue Teile. Eine fertige CAD-Datei ist nicht nötig.
Beides. Komplexe Bauteile mit schrägen Flächen und Hinterschnitten fräsen wir 5-achsig in einer Aufspannung — das spart Zeit und hält enge Lagetoleranzen.
Standard nach DIN ISO 2768-m, enger bis ±0,01 mm (IT6/IT7). Oberflächen ab Ra 0,4 µm, auf Wunsch eloxiert, gestrahlt oder poliert.
Ja. Wir fräsen CFK sowie medizintechnische Bauteile aus Edelstahl, Titan und biokompatiblen Kunststoffen nach ISO 13485.
Ja, auf Wunsch ein Abnahmeprüfzeugnis 3.1 nach EN 10204 plus Messprotokoll.
Ja. Eine Handskizze mit den wichtigsten Maßen genügt — wir erstellen daraus die bemaßte Fertigungszeichnung, Sie geben sie frei, danach wird gefräst. Ab 1 Stück, Angebot in 12 Stunden.
