Was ist passiert, und welche Platte löst es?
Eine Platte nach Maß beginnt meist mit einem Montageproblem, nicht mit einem Teilenamen: ein neuer Motor, dessen vier Bohrungen nicht auf die alten passen, ein Sensor ohne Befestigung, eine gerissene Platte von 15 mm ohne Zeichnung. Die Tabelle führt vom Problem zur Platte und zu den Maßen, die wir brauchen.
| Was passiert ist | Diese Platte | Was wir brauchen |
|---|---|---|
| Neuer Motor oder neues Bauteil passt nicht auf die alten Bohrungen | Adapterplatte mit beiden Lochbildern | Beide Lochbilder von einer Ecke, Zentrierung des Bauteils |
| Sensor, Kamera oder Ventilantrieb braucht einen Halt am Gestell | Montageplatte | Lochbild des Bauteils und die Bohrungen oder Nuten am Gestell |
| Bohrungen sollen wandern, ohne das Maschinengestell anzubohren | Zwischenplatte | Altes und neues Lochbild, Bauhöhe |
| Schrauben sollen in die Platte selbst greifen | Montageplatte mit Gewinde | Gewinde, Tiefe, Sackloch oder durch |
| Zylinderschrauben sollen versenkt liegen | Senkungen nach DIN 974-1 | Schraubengröße |
| Zwei Teile sollen jedes Mal gleich sitzen | Passbohrungen H7 für Zylinderstifte | Stiftdurchmesser, welche Flächen anliegen |
| Werkstücke sollen zum Fräsen oder Prüfen gespannt werden | Aufspannplatte mit Lochraster | Rastermaß, Gewinde, Stifte, Maschinentisch |
| Die alte Platte ist gerissen oder verloren, keine Zeichnung | Ersatzplatte nach Muster | Die alte Platte oder das Gegenstück |
Montageplatte, Adapterplatte, Grundplatte, Aufspannplatte: eine Platte, viele Namen
Montageplatte, Adapterplatte, Zwischenplatte, Grundplatte, Aufspannplatte und Aufnahmeplatte bezeichnen dieselbe Art Teil, eine gefräste Platte mit einem Lochbild; der Name sagt nur, was sie trägt.
| Bezeichnung | Was sie trägt | Typische Merkmale |
|---|---|---|
| Montageplatte | Motor, Sensor, Ventil, Steuerung am Gestell | Lochbild des Bauteils, Gewinde, Langlöcher |
| Adapterplatte, Zwischenplatte | Verbindet zwei Lochbilder, die nicht passen | Zwei Lochbilder, Zentrierung, Senkungen |
| Grundplatte, Maschinenplatte | Ebene, steife Basis für einen Aufbau | Ebenheit, Nivellier- und Ösengewinde |
| Aufspannplatte, Vorrichtungsplatte | Spannt Werkstücke immer gleich | Gewinderaster, Passbohrungen, Bezugskanten |
| Aufnahmeplatte | Nimmt Teile in Taschen auf, je Teil eine Lage | Taschen mit Eckenfreistich, Stifte |
| Deckplatte, Endplatte | Schließt einen Rahmen oder ein Gehäuse | Kontur, Senkungen, Dichtfläche |
| Distanzplatte | Bringt ein Teil auf Höhe | Die Dicke ist das Passmaß |
| Führungsplatte | Lässt Folie, Papier oder Band über Fläche und gerundete Kante gleiten | Glatte Fläche, durchgehender Kantenradius |

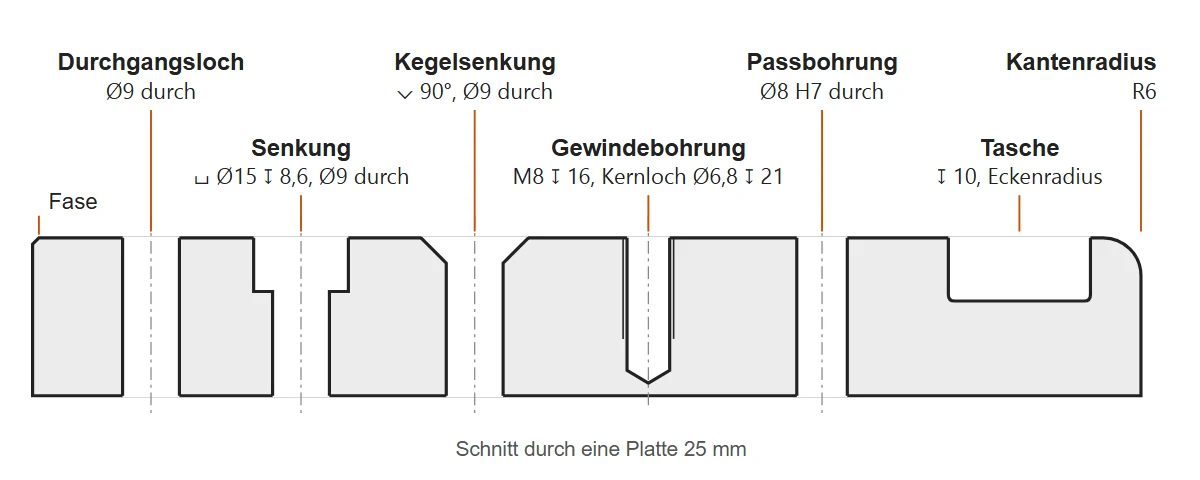

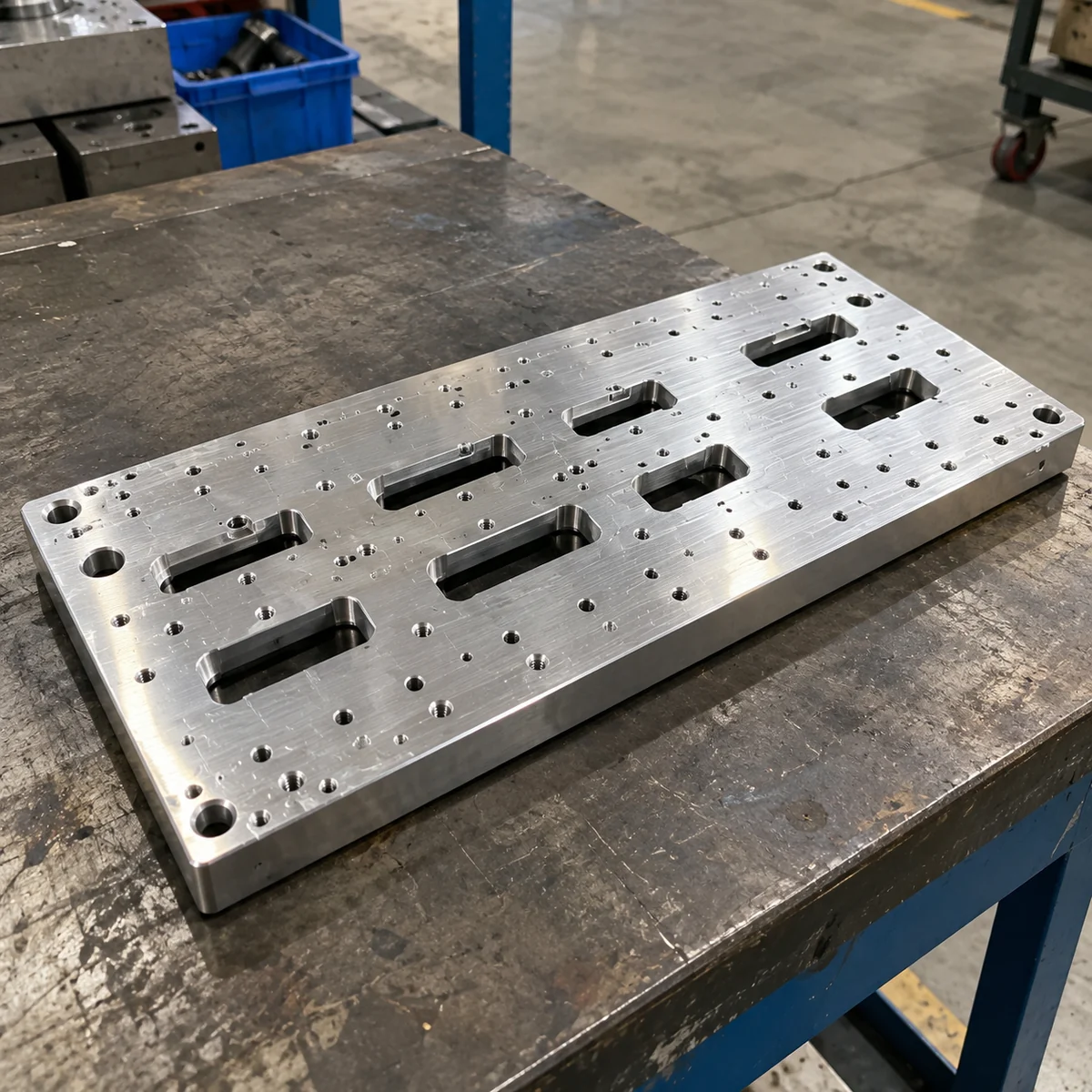

Bohrungen auf der Platte und ihre Bemaßung
Jedes Merkmal einer Platte ist durch ein oder zwei Maße bestimmt: ein Durchgangsloch durch die Schraubengröße (9 mm für M8), eine Gewindebohrung durch Gewinde und Tiefe (M8 ↧ 16), eine Senkung durch die Schraube, die sie aufnimmt, eine Passbohrung durch Durchmesser und Passung (Ø8 H7).
| Merkmal | Bemaßung auf der Zeichnung | Was wir brauchen |
|---|---|---|
| Durchgangsloch | Ø9 durch (M8, ISO 273 mittel) | Schraubengröße, Reihe fein, mittel oder grob |
| Gewindebohrung M3 bis M20 | M8 ↧ 16 (16 mm tragendes Gewinde) | Gewinde, nutzbare Tiefe, Sackloch oder durch |
| Senkung für Zylinderschraube | ⌴ Ø15 ↧ 8,6 über Ø9 (M8, DIN 974-1) | Schraube, bündig oder tiefer |
| Kegelsenkung 90° | ⌵ 90° für M8 ISO 10642 | Senkschraube nach Norm |
| Passbohrung | Ø8 H7 | Stiftdurchmesser, Rundloch und Langloch |
| Langloch | 9 breit × 30 lang, durch | Schraube und Verstellweg |
| Tasche, Ausschnitt | 60 × 40 ↧ 10, Ecken R6 | Tiefe, Eckenradius oder Freistich |
| Fase, Kantenradius | Fase 0,5 umlaufend, R6 an den Längskanten | Welche Kanten, welches Maß |
Senkbohrung für Zylinderschrauben: Maße nach DIN 974-1
Eine Senkung für eine Zylinderschraube ISO 4762 (DIN 912) hat nach DIN 974-1 bei M6 einen Senkdurchmesser von 11 mm und eine Senktiefe von 6,4 mm über einem Durchgangsloch von 6,6 mm, bei M8 15 mm und 8,6 mm über 9 mm; damit liegt der Kopf bündig unter der Oberfläche.
| Gewinde | Durchgangsloch mittel | Senkdurchmesser | Senktiefe |
|---|---|---|---|
| M4 | 4,5 mm | 8 mm | 4,4 mm |
| M5 | 5,5 mm | 10 mm | 5,4 mm |
| M6 | 6,6 mm | 11 mm | 6,4 mm |
| M8 | 9 mm | 15 mm | 8,6 mm |
| M10 | 11 mm | 18 mm | 10,6 mm |
| M12 | 13,5 mm | 20 mm | 12,6 mm |
Die Senktiefe gilt mit 0 bis +0,2 mm; soll der Kopf tiefer liegen, steht das Maß auf der Zeichnung. Durchgangsmaße für M1 bis M36 stehen in der Kernloch- und Durchgangsloch-Tabelle, Allgemeintoleranzen in der ISO 2768 Tabelle.
Zeichnung, Skizze mit Lochmaßen oder die alte Platte: mehr braucht das Angebot nicht. Montage-, Adapter-, Grund- und Aufspannplatten ab 1 Stück; Gewinde, Senkungen, Passbohrungen und Taschen im selben Angebot. Die Zeichnung kommt zur Freigabe zurück, der Preis in 12 Stunden.

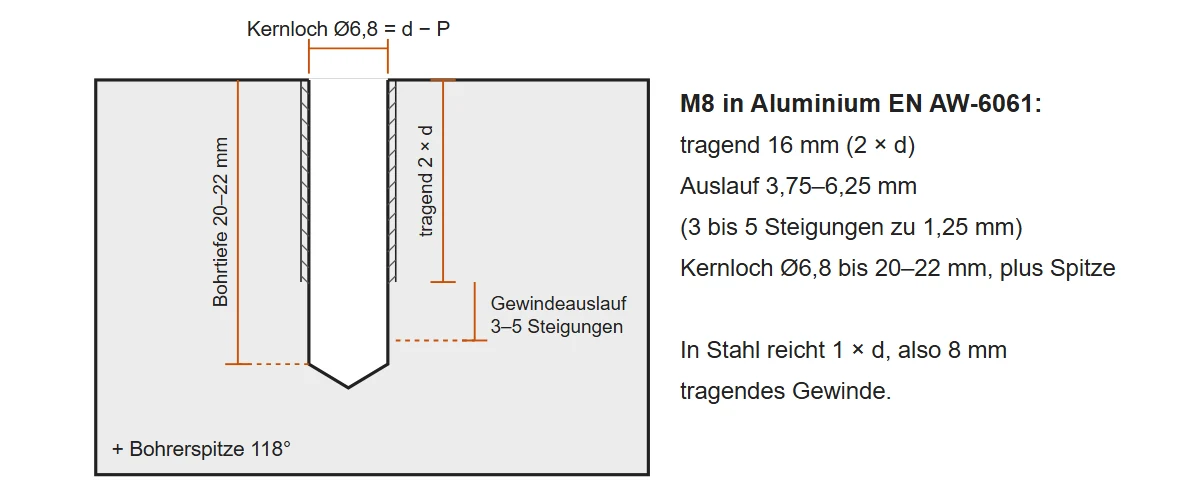

Gewindebohrungen in Aluminium: Einschraubtiefe und Sacklochtiefe
Eine Stahlschraube braucht in Aluminium etwa 2 × d tragendes Gewinde, in Grauguss 1,5 × d und in Stahl 1 × d, damit die Schraube bricht, bevor das Gewinde in der Platte ausreißt; ein Sackloch wird 3 bis 5 Steigungen tiefer gebohrt als das tragende Gewinde, plus Bohrerspitze.
| Gewinde | Kernloch | Tragend 2 × d | Bohren bis |
|---|---|---|---|
| M4 | 3,3 mm | 8 mm | 10–11,5 mm |
| M5 | 4,2 mm | 10 mm | 12,5–14 mm |
| M6 | 5,0 mm | 12 mm | 15–17 mm |
| M8 | 6,8 mm | 16 mm | 20–22,5 mm |
| M10 | 8,5 mm | 20 mm | 24,5–27,5 mm |
| M12 | 10,2 mm | 24 mm | 29,5–33 mm |
Wird eine Schraube oft gelöst, bekommt die Aluminiumplatte Drahtgewindeeinsätze, die ein Stahlgewinde in Längen von 1 × d bis 3 × d geben und ein ausgerissenes Gewinde ohne neue Platte reparieren. Vor dem Eloxieren werden Gewinde verschlossen oder danach nachgeschnitten: Eloxal wächst 5 bis 25 µm, Harteloxal 25 bis 75 µm, etwa zur Hälfte nach außen.
Werkstoff: EN AW-6061, 6082, 7075, Gussplatte, Stahl oder Edelstahl
EN AW-6061 T6 ist der Standard für eine gefräste Platte; 7075 wird für Festigkeit gewählt, die Aluminium-Gussplatte für Ebenheit nach tiefen Taschen, Stahl für Steifigkeit und Edelstahl 1.4301 oder 1.4404 für Nassbereiche. Alle Aluminiumlegierungen biegen sich unter gleicher Last gleich weit; eine Platte, die federt, braucht mehr Dicke oder Stahl, keine festere Legierung.
| Werkstoff | Wann | Was man wissen muss |
|---|---|---|
| EN AW-6061 T6 (AlMg1SiCu) | Standard für Montage-, Adapter- und Grundplatten | 276 MPa Streckgrenze, gut zerspanbar, eloxiert gleichmäßig |
| EN AW-6082 T6 (AlSi1MgMn) | Wenn die Zeichnung das europäische Gegenstück zu 6061 nennt | Ähnliche Festigkeit und Zerspanbarkeit wie 6061 |
| EN AW-7075 T6 (AlZn5,5MgCu) | Hohe Last, Verschleiß an Schraubenauflagen | 503 MPa Streckgrenze, gleich steif wie 6061, nicht steifer |
| Aluminium-Gussplatte (Typ MIC-6) | Platten, die nach tiefen Taschen eben bleiben müssen | Gegossen und entspannt, Dicke ±0,13 mm; weicher, eloxiert fleckig |
| Stahl S355, C45 | Steife Grundplatten, hohe Lasten | Etwa dreimal so steif wie Aluminium bei gleicher Dicke |
| Edelstahl 1.4301, 1.4404 | Lebensmittel, Nassbereich, Meeresnähe | Langsamer zu fräsen; 1.4404 bei Chloriden |
| POM | Aufnahmen, die Teile nicht verkratzen dürfen | Leichte Lasten; Gewinde mit Einsätzen |
Die Gegenüberstellung der Aluminiumsorten EN, DIN und US steht in der Aluminium-Vergleichstabelle.
Ebenheit: was ISO 2768-K erlaubt und was gefräst erreichbar ist
Steht keine Ebenheit auf der Zeichnung, gilt nach ISO 2768-2 Klasse K für eine Fläche von 100 bis 300 mm Länge 0,4 mm; eine Platte, die unter einer Schiene, einem Sensor oder einem Getriebe eben liegen muss, braucht den Wert auf der Zeichnung. Lochlagen werden auf ±0,01 mm gehalten, wo die Zeichnung es verlangt, Platten bis etwa 1.200 × 600 mm in einer Aufspannung gefräst.
| Fläche, längere Seite | ISO 2768-2 K | Gefräst, Standard | Mit Schlichtgängen, Gussplatte |
|---|---|---|---|
| über 30 bis 100 mm | 0,2 mm | 0,05 mm | 0,02 mm |
| über 100 bis 300 mm | 0,4 mm | 0,1 mm | 0,05 bis 0,02 mm |
| über 300 bis 1000 mm | 0,6 mm | je Teil bestätigt | je Teil bestätigt |
Lochbilder für Motoren, Schwenkantriebe und Profilschienen
Schrittmotoren, Schwenkantriebe nach ISO 5211 und Profilschienen haben genormte oder festgelegte Lochbilder, also beginnt eine Montageplatte für sie beim Standard, und nur die Maschinenseite wird gemessen; ein Lochkreis mit vier Bohrungen ist der Abstand zweier benachbarter Bohrungen mal 1,414.
| Bauteil | Lochbild | Auf der Platte |
|---|---|---|
| Schrittmotor NEMA 17 | 4 × M3 auf 31,0 mm Quadrat, Zentrierung Ø22 mm | 4 Durchgangslöcher, Senkung oder Bohrung Ø22 |
| Schrittmotor NEMA 23 | 4 × Ø5 mm auf 47,14 mm Quadrat, Zentrierung Ø38,1 mm | 4 Löcher, Zentrierbohrung Ø38,1 |
| Schrittmotor NEMA 34 | 4 × Ø5,5 mm auf 69,6 mm Quadrat, Zentrierung Ø73 mm | 4 Löcher, Zentrierbohrung Ø73 |
| Schwenkantrieb ISO 5211 F05 | 4 × M6 auf Lochkreis 50 mm | Durchgangslöcher oder Gewinde auf 50 mm |
| Schwenkantrieb ISO 5211 F07 | 4 × M8 auf Lochkreis 70 mm | Durchgangslöcher oder Gewinde auf 70 mm |
| Schwenkantrieb ISO 5211 F10 | 4 × M10 auf Lochkreis 102 mm | Durchgangslöcher oder Gewinde auf 102 mm |
| Profilschiene 15 mm (Baugröße HGR15) | M4 alle 60 mm | Gewinde M4 im Abstand 60 mm |
| Profilschiene 20 und 25 mm | M5 bzw. M6 alle 60 mm | Gewinde M5 bzw. M6 im Abstand 60 mm |
Ein Auftrag aus der Praxis: Folienführungsplatte mit R6-Kanten
Ein Seitenteil einer Folienführung sollte die Folie über seine Fläche und um die gerundeten Längskanten gleiten lassen. Angefragt war es aus 1.4301, glasperlgestrahlt und elektropoliert, mit einer Oberfläche glatter als gefräst und M6-Gewinden 60 mm tief, deren Tiefe offen blieb; zuerst ein Prototyp, später 50 bis 200 Stück. Gefertigt wurden zwei Prototypen aus EN AW-6061 mit beiden Längskanten R6 und 25 mm Gewindetiefe; Aluminium wurde gewählt, weil es sich leichter bearbeiten lässt und der Kunde den Werkstoff offengelassen hatte. Die Fallbeschreibung steht auf Englisch unter film guide plate with R6 rounded edges, die Plattenart unter film guide plates.
Wann eine Katalogplatte reicht, und wann nicht
Ein Zuschnitt ohne Bohrungen, ein Katalogwinkel und eine Standard-Rasterplatte mit M12 im 50-mm-Raster sind im Handel günstiger; die Platte wird ein Auftrag für uns, sobald Lochbild, Taschen, Werkstoff oder Stückzahl Ihre sind.
| Sie brauchen | Im Katalog? | So wird es gemacht |
|---|---|---|
| Einen Plattenzuschnitt ohne Bohrungen | Ja — Katalogware | Beim Metallhändler in Ihrer Nähe ab Lager kaufen — oder fragen Sie uns, wir haben ihn eventuell vorrätig. Normteile: Fragen Sie auch uns — wir haben sie eventuell ab Lager. |
| Einen Katalogwinkel für eine NEMA-Baugröße | Ja — Katalogware | Ab Lager kaufen, wenn er den Motor dorthin bringt, wo er hin soll; nach Zeichnung ab 1 Stück, wenn nicht |
| Eine Rasterplatte im Standardmaß | Ja — Katalogware | Ab Lager kaufen, wenn Raster und Größe zum Tisch passen; sonst nach Ihrem Tisch und Raster gefräst |
| Eine Platte mit zwei verschiedenen Lochbildern | Nein | Beide Lochbilder von einer Ecke bemaßt, in einer Aufspannung gefräst, Zentrierung nach Bedarf |
| Die Platte einer Maschine, deren Hersteller nicht mehr liefert | Nein | Nach Muster oder Gegenstück vermessen, gezeichnet, freigegeben, gefräst |
| Eine Platte mit Taschen, Senkungen und Gewinden | Nein | Aus der Platte gefräst, in ein oder zwei Aufspannungen, mit Oberfläche und Prüfung |
Was den Preis bestimmt, und was Sie senden
Für eine gefräste Platte gibt es keine Preisliste, weil acht Dinge den Preis bewegen; das Angebot kommt in 12 Stunden mit der Zeichnung, die gefräst wird.
| Kostentreiber | Bei der gefrästen Platte |
|---|---|
| Werkstoff und Dicke | Der Zuschnitt ist einige Millimeter dicker, damit beide Seiten überfräst werden; 7075, Edelstahl und Gussplatte kosten mehr je Kilogramm |
| Aufspannungen | Jedes Wenden für die Rückseite oder die Kanten ist eine neue Aufspannung |
| Bohrungsgrößen und Gewinde | Jede Größe ist ein Werkzeug; zwölf gleiche Bohrungen kosten weniger als sechs in sechs Größen |
| Taschen | Zerspantes Volumen; kleine Eckenradien brauchen kleine Fräser |
| Toleranz und Ebenheit | ±0,01 mm Lage, H7 und 0,02 mm Ebenheit bringen Schlichtgänge und Prüfung |
| Oberfläche | Eloxal und Pulver laufen im Los; Gewinde und Passungen werden abgedeckt |
| Stückzahl | 1 Platte trägt Einrichtung und Programm allein; 10 teilen sie |
| Prüfung | Messprotokoll mit Lochlagen und Ebenheit auf Wunsch |
Senden Sie die Außenmaße und die Dicke, jede Bohrung als X- und Y-Maß von einer Ecke mit Durchmesser, Gewinde und Tiefe, Senkung oder Kegelsenkung, Taschen und Langlöcher, den Werkstoff oder den Einsatz, Passbohrungen und Ebenheit, Oberfläche und Stückzahl; ohne Zeichnung genügen Skizze, Fotos mit Lineal oder die alte Platte per Post.
Eine Platte, zehn oder hundert: fragen Sie alle drei Preise an. Schreiben Sie 1, 10 und 100 in eine Nachricht, dann kommen alle drei Preise zurück, und Sie sehen, ab welcher Stückzahl die Einrichtung den Plattenpreis nicht mehr bestimmt. Zeichnung und Programm bleiben gespeichert.
Verwandte Seiten: Frästeile nach Zeichnung · Blechteile nach Handskizze · Winkel nach Maß · Frontplatten nach Maß · Zeichnungsteile ab 1 Stück · Reverse Engineering · Passungen-Tabelle.
Häufige Fragen zu Platten nach Maß
Ja, ab 1 Stück. Eine Platte wird aus einem gesägten Zuschnitt auf einem Bearbeitungszentrum gefräst; sie braucht ein Programm und eine Aufspannung, aber kein eigenes Werkzeug. Die Zeichnung bleibt gespeichert, eine Nachbestellung wird daraus angeboten.
Ja, wenn jede Bohrung als X- und Y-Maß von einer Ecke angegeben ist, mit Durchmesser oder Gewinde, dazu Außenmaße und Plattendicke. Aus der Skizze, einem Foto mit Messschieberwerten oder dem alten Teil per Post entsteht eine Zeichnung, die vor dem Fräsen zur Freigabe zurückkommt.
Nach DIN 974-1 für ISO 4762: M6 mit Durchgangsloch 6,6 mm, Senkdurchmesser 11 mm und Senktiefe 6,4 mm; M8 mit 9 mm, 15 mm und 8,6 mm. Damit liegt der Schraubenkopf bündig unter der Oberfläche.
Etwa 2 × d tragendes Gewinde: 12 mm bei M6, 16 mm bei M8; in Stahl reicht 1 × d. Ein Sackloch wird 3 bis 5 Steigungen tiefer gebohrt als das tragende Gewinde, plus Bohrerspitze.
Eine normal gefräste Platte etwa 0,1 mm auf 300 mm, mit Schlichtgängen auf entspanntem oder gegossenem Material etwa 0,05 mm, auf Gussplatte nach dem Ruhen 0,02 mm; feiner nur geschliffen oder geläppt. Steht keine Ebenheit auf der Zeichnung, gilt ISO 2768-2 K: 0,4 mm auf 100 bis 300 mm.
Es gibt keinen Listenpreis: Werkstoff und Dicke, Zahl der Bohrungsgrößen und Gewinde, Taschen, Aufspannungen, Toleranz und Ebenheit, Oberfläche, Stückzahl und Prüfung bestimmen ihn; das Angebot kommt in 12 Stunden mit der Zeichnung. Ein bis einige Dutzend Platten sind in etwa 5 Arbeitstagen gefräst, plus Oberfläche; der Versand erfolgt verzollt bis zur Tür.
