Sie brauchen einen Aluminium-Kühlkörper nach Maß — mit nicht-genormter Grundfläche, Befestigungsbunden oder einer gefrästen Tasche für die Platine? EKINSUN fräst Ihren Kühlkörper aus dem Vollen, ohne Strangpress-Werkzeug, ab 1 Stück. Angebot in 12 Stunden.
Kühlkörper-Hersteller für Kleinserie — ohne Werkzeug
Die meisten Aluminium-Kühlkörper werden stranggepresst — ideal für hohe Stückzahlen eines einfachen Rippenprofils, aber es braucht ein teures Werkzeug, Wochen Vorlauf und eine hohe Mindestmenge. Sobald Sie einen kundenspezifischen Kühlkörper mit Sonder-Grundfläche, Bunden, einer gefrästen Tasche oder nur wenigen Stück brauchen, lohnt sich Strangpressen nicht.
Wir fräsen ihn stattdessen. Als Kühlkörper-Hersteller fräsen wir Ihr Design CNC aus dem vollen Aluminium — kein Werkzeug, keine Werkzeugkosten, Mindestmenge 1 Stück. Dasselbe Programm skaliert vom Prototyp bis zur Serie.
CNC-gefräst vs. stranggepresst
| Stranggepresst | CNC-gefräst (EKINSUN) | |
|---|---|---|
| Werkzeug | Eigenes Werkzeug nötig (Kosten + Wochen) | Keins — aus dem Vollen |
| Mindestmenge | Hoch (Werkzeug-Amortisation) | 1 Stück |
| Geometrie | Nur konstanter Querschnitt | Taschen, Bunde, variable Rippenhöhen, integriertes Gehäuse |
| Geeignet für | Hohe Stückzahl, einfaches Profil | Klein-/Mittelserie, komplex oder integriert |
Für ein Sonderprofil in kleiner Stückzahl gibt es einen dritten Weg, der ebenfalls ohne Werkzeug auskommt: Drahterodieren durch den Block. Ein Beispiel mit 200 mm Profillänge in 6061 — radiale Rippen auf halbrundem Grund, zwei T-Nuten auf der flachen Oberseite — zeigt der Fallbericht Drahterodieren statt Strangpresswerkzeug (englisch).
Was wir fertigen
Gefräste Rippenkühlkörper
Platten- und Blockkühlkörper mit gefrästen Rippen — jede Teilung, Höhe und Grundfläche.
Kühlkörper-Gehäuse
Ein Teil als Kühlkörper und Gehäuse — Rippen außen, dichte Tasche für die Platine innen.
Kühlplatten
Aluminium-Kühlplatten mit gefrästen Kanälen für Flüssig- oder Kontaktkühlung.
LED- & Leistungselektronik
Kühlkörper für LED-Module, Treiber, MOSFETs, Umrichter und Motorsteuerungen.
Fertigungsgrenzen beim Fräsen: Rippen ab 1,00 mm Dicke, Rippenverhältnis bis etwa 8:1, massive Grundplatte ab 3,00 mm. Wer dünnere oder höhere Rippen braucht, ist beim Fräsen falsch — geschabte Rippen gehen bis etwa 40:1, gelötete darüber hinaus.
Legierungen & Oberflächen
| Werkstoff | Geeignet für | Hinweis |
|---|---|---|
| EN AW-6061-T6 (3.3211) | Allgemeine Kühlkörper & Gehäuse | Beste Allround-Wahl; fräst und eloxiert gut — ≈ 167 W/m·K |
| EN AW-6063 | Rippenreiche, dünnwandige Profile | Hohe Wärmeleitfähigkeit — ≈ 201 W/m·K |
| EN AW-7075-T6 | Festigkeitskritisch (UAV, Luftfahrt) | Hohe Festigkeit, wenn der Kühlkörper tragend ist — thermisch nur ≈ 130 W/m·K, nie aus thermischen Gründen wählen |
| Kupfer Cu-ETP (C11000) und Tellurkupfer (C14500) | Maximale Wärmestromdichte | Höchste Leitfähigkeit; schwerer — ≈ 388 W/m·K bei 8,96 g/cm³ |
Zwischen Aluminium und Kupfer unsicher? Kupfer leitet rund 2,3-mal besser als 6061, wiegt aber 3,3-mal mehr — und der Vorteil wirkt im Boden, nicht in den Lamellen. Ausführlich mit dem Unterschied C11000 / C14500 unter Kupfer-Kühlkörper nach Zeichnung.
Oberflächen: wie gefräst, klar / schwarz / farbig eloxiert (schwarz verbessert die Abstrahlung leicht), gestrahlt, Chromatieren/Alodine (leitende Oberfläche), Pulverbeschichten. Werkstoffzeugnis 3.1 nach EN 10204 ab Serie auf Anfrage.
Katalog-Kühlkörper passt nicht auf Ihre Platine? Genau dann fräst man einen. Senden Sie Grundfläche, zu kühlendes Bauteil und Bauraum — wir fräsen den Aluminium-Kühlkörper passend, ab 1 Stück.
Steht auf der Zeichnung 6061-T6 statt AlMgSi1 oder 6063 statt AlMgSi0,5, zeigt die Aluminium-Vergleichstabelle, welche Legierung gemeint ist und woraus der Kühlkörper gefräst wird.

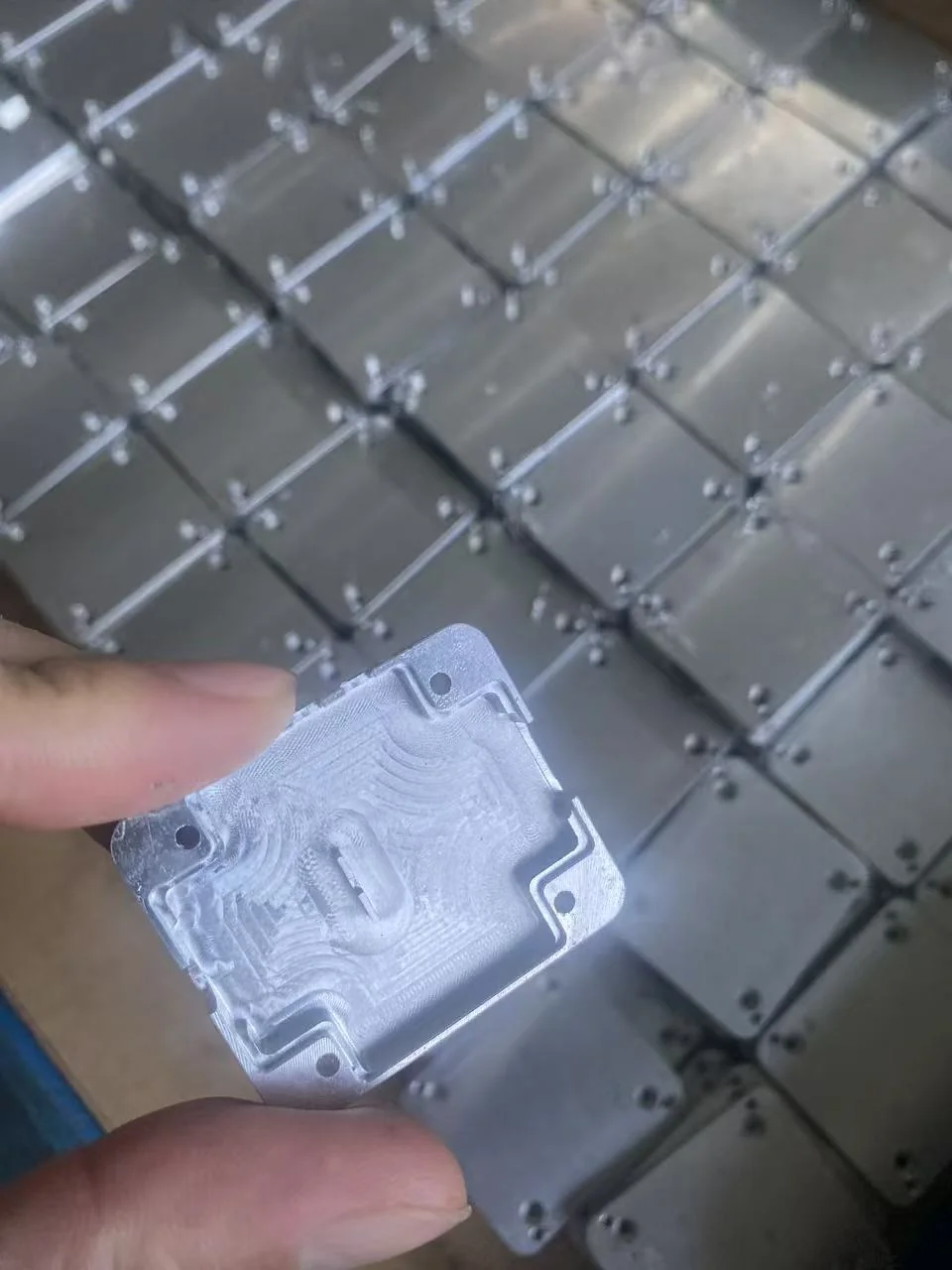

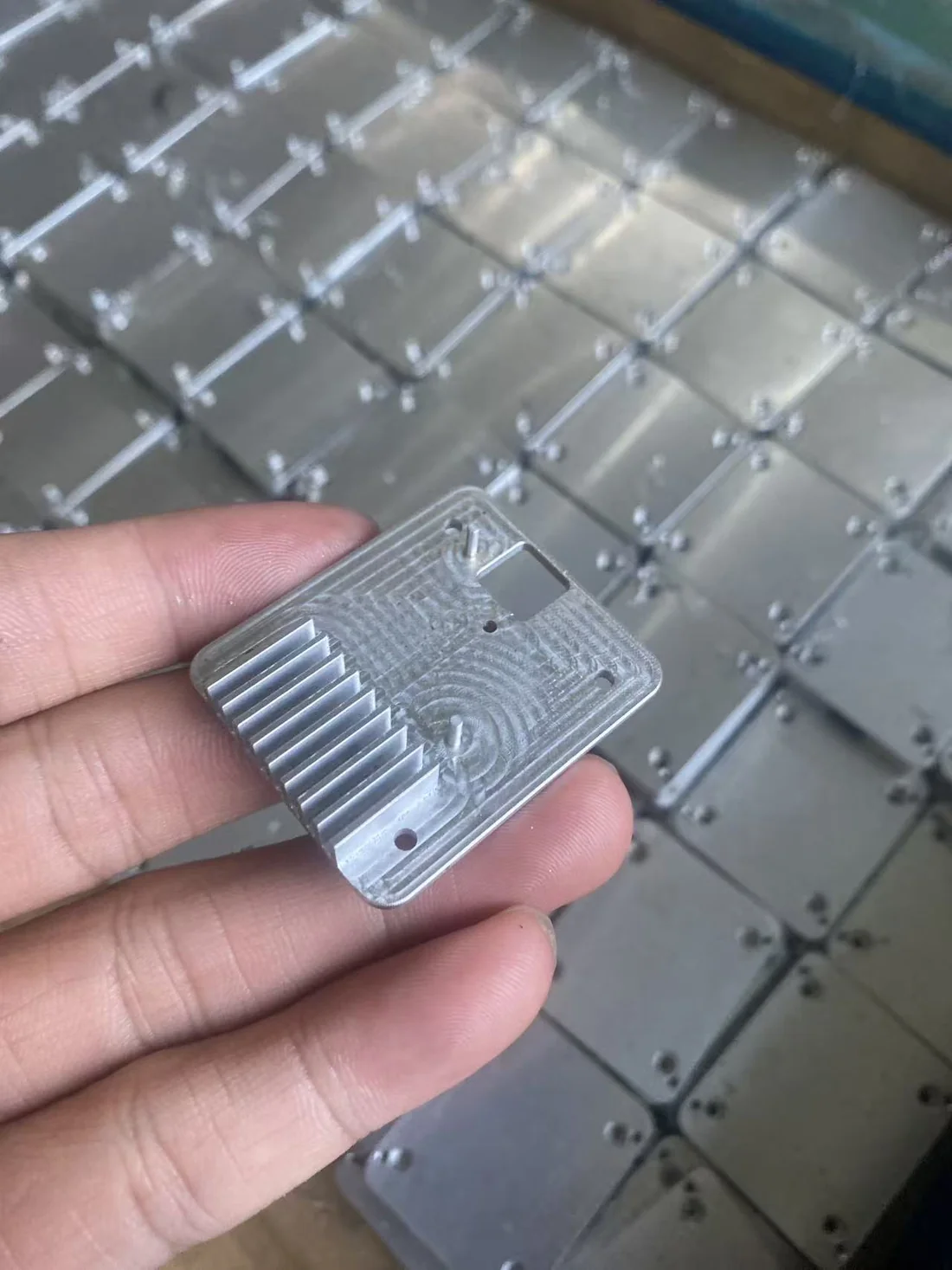

Aktuelles Projekt: Kühlkörper für ein UAV-Elektronikmodul

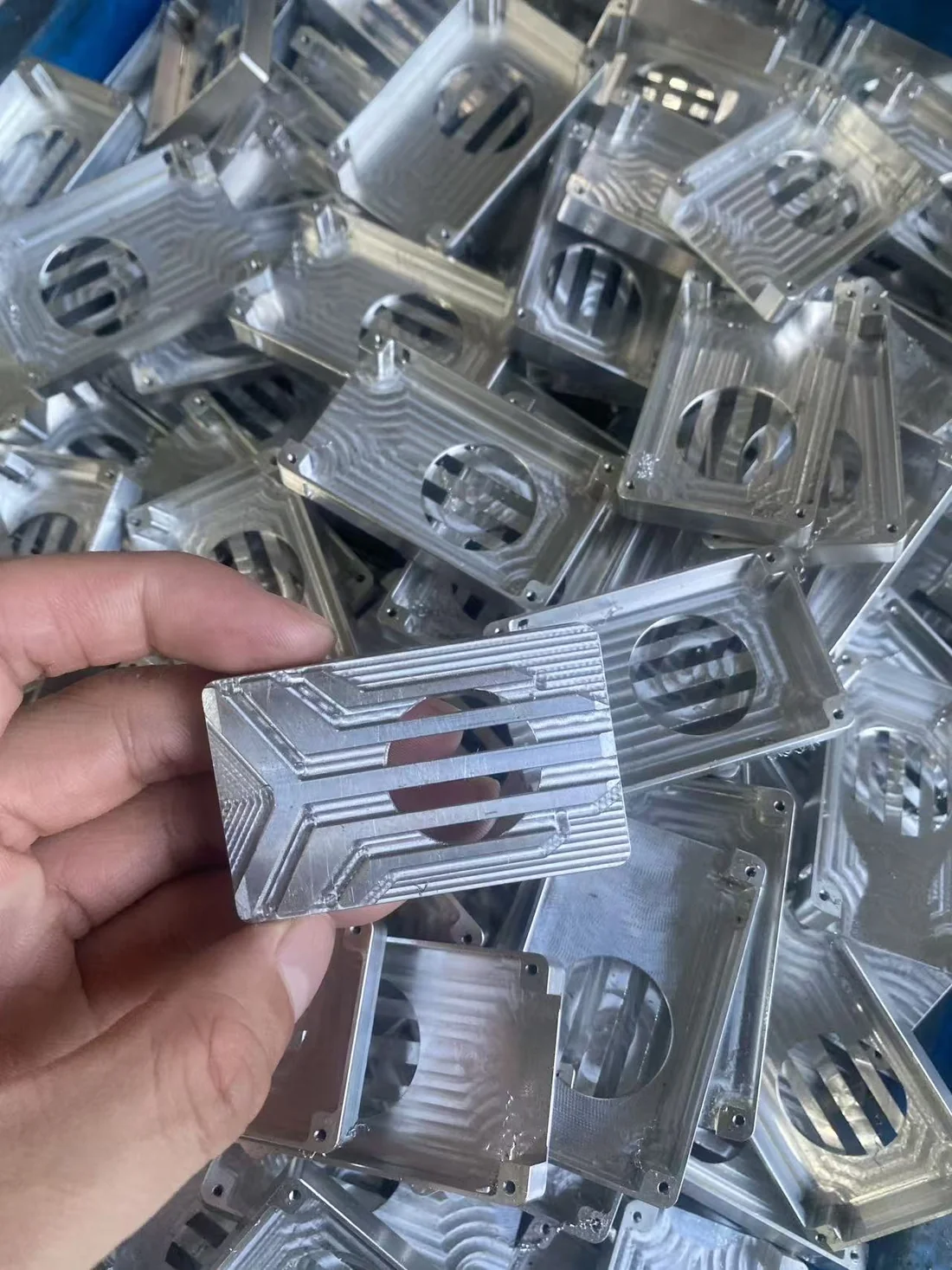

Ein Drohnen-Kunde brauchte einen leichten Aluminium-Kühlkörper, der zugleich das Modulgehäuse ist: gefräste Kühlrippen auf einer Seite, eine gefräste Tasche für die Platine auf der anderen, Befestigungsbohrungen und ein Stecker-Ausschnitt — alles in einem Teil. Gefräst aus EN AW-6061, ohne Werkzeug, vom Prototyp direkt in die Serie. Die Kombination Rippen + Kavität kann ein Strangpressprofil nicht.
Was der Fachhandel führt — und wo wir anfangen
EKINSUN ist ein Hersteller für kundenspezifische Teile und tritt nicht gegen das Lagersortiment an. Die Tabelle sagt zeilenweise, wann Sie besser dort kaufen — und wo ein Katalog aufhört.
| Was Sie brauchen | Im Katalog? | Was wir tun |
|---|---|---|
| Standardprofil, Standardmaß, Standard-Lochbild | Ja — breit lagernd | Der Fachhandel führt es lagernd und günstiger: Kaufen Sie es dort; passt es nicht ganz, fragen Sie uns. |
| Katalogprofil, das passt — nur 40 mm zu lang und mit falschem Lochbild | Halb — das Profil gibt es, Ihr Teil nicht | Wir kaufen das Profil und fräsen Ihr Teil daraus. Ab 1 Stück, ohne Werkzeug. |
| Rippenfeld, das in der Höhe abgestuft ist oder um Schrauben herum aussetzt | Nein — eine Matrize, ein durchgehender Querschnitt | Gefrästes oder geschabtes Rippenfeld nach Ihrem Layout |
| Rippen unter 1,00 mm oder Verhältnisse über 12:1 | Nein — außerhalb des Strangpressens | Geschabte oder gelötete Rippe statt gepresster |
| Abgekündigtes Profil, um das eine Maschine herum gebaut wurde | Nein — lange abgekündigt | Am alten Teil gemessen und nachgebaut |
| Kühlkörper aus Edelstahl 304 | Gibt es als Rohmaterial | Machen wir nicht: 304 leitet rund 16 W/m·K, etwa ein Zehntel von 6061. Das ist eine Konstruktions-, keine Fertigungsfrage — nehmen Sie Aluminium oder Kupfer. |
| 50.000 Stück im Jahr in einer festen Ausführung | Faktisch ja | Ein Serienfertiger mit eigenem Werkzeug schlägt uns. Gehen Sie dorthin. |
Häufige Fragen
Fertigen Sie Kühlkörper nach meiner Zeichnung?
Ja. CAD-Datei, 2D-Zeichnung, Handskizze oder Muster genügen. Wir fräsen den Aluminium-Kühlkörper nach Ihren Rippen, Maßen und Befestigung — eine Skizze zeichnen wir kostenlos in CAD um.
CNC-gefräst oder stranggepresst?
Wir fräsen. Kein Werkzeug, daher keine Werkzeugkosten und MOQ 1. Fräsen erlaubt Taschen, Bunde, variable Rippenhöhen und ein integriertes Gehäuse.
Welche Legierungen?
EN AW-6061-T6 für allgemeine Kühlkörper, 6063 für rippenreiche Profile, 7075-T6 bei Festigkeitsbedarf. Kupfer Cu-ETP für maximale Leitfähigkeit.
Eloxieren Sie?
Ja — klar, schwarz oder farbig. Schwarz verbessert die Abstrahlung leicht. Auch Chromatieren/Alodine und Pulverbeschichten.
Mindestmenge und Serie?
MOQ 1 Stück ohne Einrichtungsgebühr. Dasselbe Programm skaliert in die Serie. Werkstoffzeugnis 3.1 nach EN 10204 bei Serienaufträgen, nicht bei Mustern und Einzelstücken.
