Passfedernut-Tabelle nach DIN 6885

Diese Tabelle steht hier, weil wir sie selbst täglich brauchen: EKINSUN dreht und fräst Wellen, Naben und Ersatzteile mit Passfedernut nach Zeichnung — ab einem Stück. Die Werte unten sind der Teil, den jeder nachschlagen kann. Der Teil, der Geld kostet, steht weiter unten unter Toleranz der Nutbreite und Was auf die Zeichnung gehört.

Passfedernut-Maße nach DIN 6885-1

Maßgeblich ist der Wellendurchmesser — er bestimmt Nutbreite und Nuttiefe, nicht das übertragene Moment. Über die Länge der Passfeder wird anschließend die Tragfähigkeit eingestellt. Die Bereichsgrenzen gelten als „über … bis": eine Welle Ø 30,0 mm gehört noch in die Zeile >22–30, eine Welle Ø 30,1 mm bereits in die nächste.

Angaben nach DIN 6885-1 (hohe Form). DIN 6885-3 (niedrige Form) hat flachere Passfedern und abweichende Nuttiefen — wer sie braucht, muss das auf der Zeichnung angeben. Maßgeblich ist die jeweils gültige Fassung der Norm.

Die Nutbreite wird toleriert — nicht die Passfeder

Das ist der Punkt, an dem die meisten Zeichnungen unvollständig sind. Die Passfeder selbst ist Einheitswelle h9: ihr oberes Abmaß ist null, sie ist also nie breiter als das Nennmaß. Eingestellt wird der Sitz ausschließlich über die Breite der Nut — und zwar getrennt für Welle und Nabe.

Was auf die Zeichnung gehört — und was am häufigsten fehlt

Nutbreite und Nuttiefe allein beschreiben die Nut noch nicht vollständig. Drei Angaben fehlen erfahrungsgemäß am öftesten:

• Das Prüfmaß d−t₁. t₁ wird von der Wellenoberfläche nach innen gemessen und lässt sich am fertigen Teil kaum abgreifen. d−t₁ geht von der gegenüberliegenden Mantellinie bis zum Nutgrund und ist mit dem Messschieber prüfbar. Beide Maße beschreiben dieselbe Nut — deshalb stehen sie in der Tabelle oben nebeneinander.
• Die Symmetrietoleranz der Nut zur Wellenachse. Eine Nut kann breiten- und tiefenrichtig sein und trotzdem außermittig sitzen; die Nabe lässt sich dann nur in einer Drehrichtung fügen.
• Die Nutform am Auslauf. Gefräst mit dem Scheibenfräser läuft die Nut flach aus, mit dem Schaftfräser endet sie rund und geschlossen. Sitzt am Nutende ein Absatz oder ein Lagersitz, entscheidet das darüber, ob die Nut überhaupt herstellbar ist.

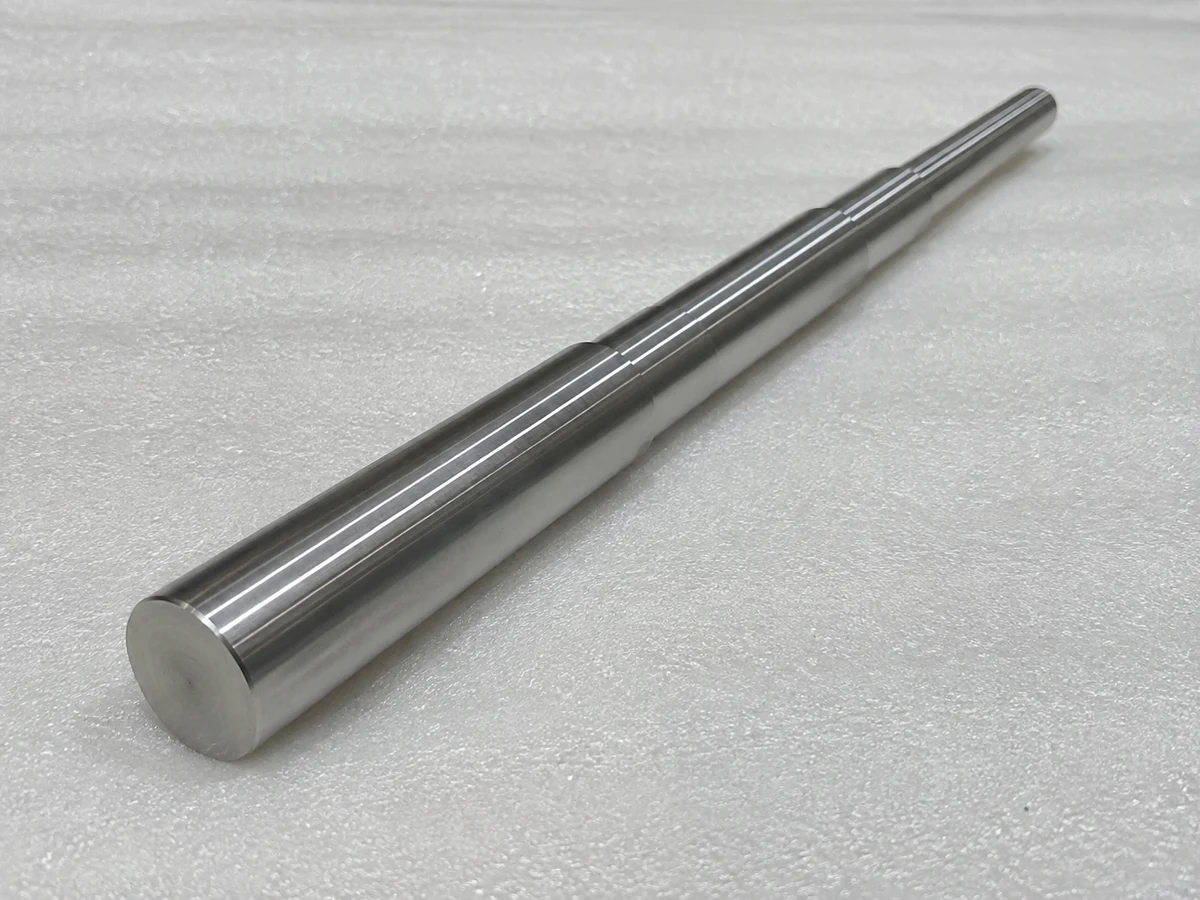

Passfedernuten, die wir fräsen

Wir fertigen die Nut in aller Regel nicht einzeln, sondern zusammen mit der Welle — gedreht, gefräst und gemessen in einer Aufspannfolge, damit Lagersitz und Nut zueinander stimmen. Typische Werkstoffe sind 1.4301 (X5CrNi18-10, AISI 304) und 1.4404 (X2CrNiMo17-12-2, AISI 316L), Vergütungsstahl 42CrMo4 (1.7225), C45 (1.0503) sowie Aluminium EN AW-6061 und EN AW-7075. Die häufigste Nabennut, die wir schneiden, sitzt übrigens in einer starren Wellenkupplung nach Maß — dort gilt t2, und die Nut liegt eine Vierteldrehung vom Klemmschlitz.

So kommen die Anfragen typischerweise herein:

• „Wellendurchmesser liegt zwischen zwei Normgrößen, die Nut soll aber 6 × 6 nach DIN 6885 bleiben — 4 Stück."
• „Die Passfeder wird bauseits gestellt, wir brauchen nur die Welle mit der passenden Nutbreite."
• „Wiederkehrendes Zeichnungsteil, Erstmenge klein — wir suchen einen Fertigungspartner für die Nachbestellungen."
• „Die alte Welle ist ausgeschlagen, die Nut ausgeleiert. Zeichnung haben wir keine, nur das Teil."

Für den letzten Fall messen wir das Muster auf und leiten die Zeichnung daraus ab — siehe Ersatzteile nach Muster. Für die ersten drei genügt eine Skizze mit Durchmesser, Länge, Nutmaß und Toleranzfeld.

Wenn der Wellendurchmesser nicht im Normraster liegt

Konfigurierbare Wellen von der Stange gibt es reichlich, und für viele Fälle sind sie die richtige Wahl. Interessant wird es an den Stellen, an denen das Raster endet. Der Vergleich unten bezieht sich auf ein gängiges Standard-Wellenprogramm (Durchmesserraster 1,5 bis 50 mm in 25 Stufen, Längen 10–1500 mm, austenitischer Edelstahl im Programm).

Schnellantworten nach Wellendurchmesser

Welle Ø 20 mm

Bereich >17–22, also Passfeder 6 × 6. Nuttiefe Welle t₁ = 3,5 mm, Nabe t₂ = 2,8 mm, Prüfmaß d−t₁ = 16,5 mm. Passfederlängen 14 bis 70 mm.

Welle Ø 25 mm

Bereich >22–30, Passfeder 8 × 7. t₁ = 4,0 mm, t₂ = 3,3 mm, d−t₁ = 21,0 mm. Passfederlängen 18 bis 90 mm.

Welle Ø 30 mm

Grenzfall: Ø 30,0 gehört noch in >22–30, damit Passfeder 8 × 7, t₁ = 4,0 mm, t₂ = 3,3 mm, d−t₁ = 26,0 mm. Erst ab Ø 30,1 gilt 10 × 8.

Welle Ø 35 mm

Bereich >30–38, Passfeder 10 × 8. t₁ = 5,0 mm, t₂ = 3,3 mm, d−t₁ = 30,0 mm. Passfederlängen 22 bis 110 mm.

Welle Ø 40 mm

Bereich >38–44, Passfeder 12 × 8. t₁ = 5,0 mm, t₂ = 3,3 mm, d−t₁ = 35,0 mm. Passfederlängen 28 bis 140 mm.

Welle Ø 50 mm

Grenzfall wie bei Ø 30: Ø 50,0 fällt noch in >44–50, Passfeder 14 × 9. t₁ = 5,5 mm, t₂ = 3,8 mm, d−t₁ = 44,5 mm. Passfederlängen 36 bis 160 mm.
