Was wir unter einem Zeichnungsteil verstehen
Für uns ist ein Zeichnungsteil jedes Teil, das es nicht von der Stange gibt: das Drehteil mit der Sonderpassung, das Frästeil mit der schrägen Tasche, die Hülse mit dem ungewöhnlichen Bund, der Bolzen mit dem Feingewinde. Die Zeichnung ist dabei der Vertrag — was darauf steht, wird gefertigt, gemessen und dokumentiert. Deshalb beginnt bei uns jeder Auftrag mit einer geprüften Fertigungszeichnung: Ihrer eigenen, oder der, die wir aus Ihrer Skizze oder Ihrem Muster kostenlos erstellen und von Ihnen freigeben lassen.
Das unterscheidet uns von reinen Plattformen: Sie reden mit der Fertigung, nicht mit einem Algorithmus — und es scheitert nicht daran, dass Sie keine CAD-Datei haben.
Was Sie senden — was Sie bekommen
| Sie haben … | Sie senden … | Wir liefern … |
|---|---|---|
| Technische Zeichnung | PDF, gern mit STEP/DXF | Angebot in 12 h, Fertigung exakt nach Zeichnung |

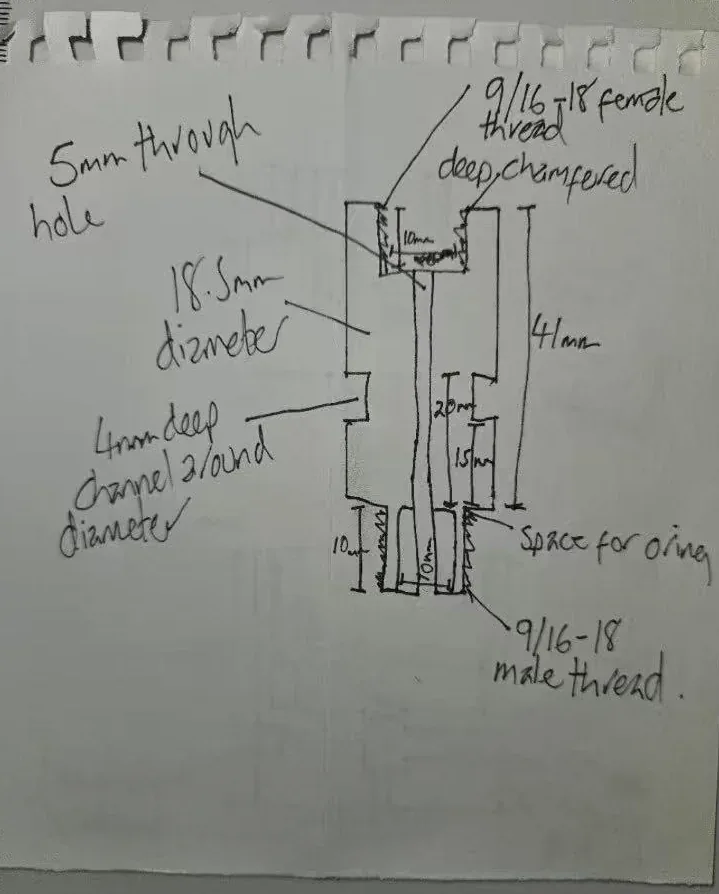

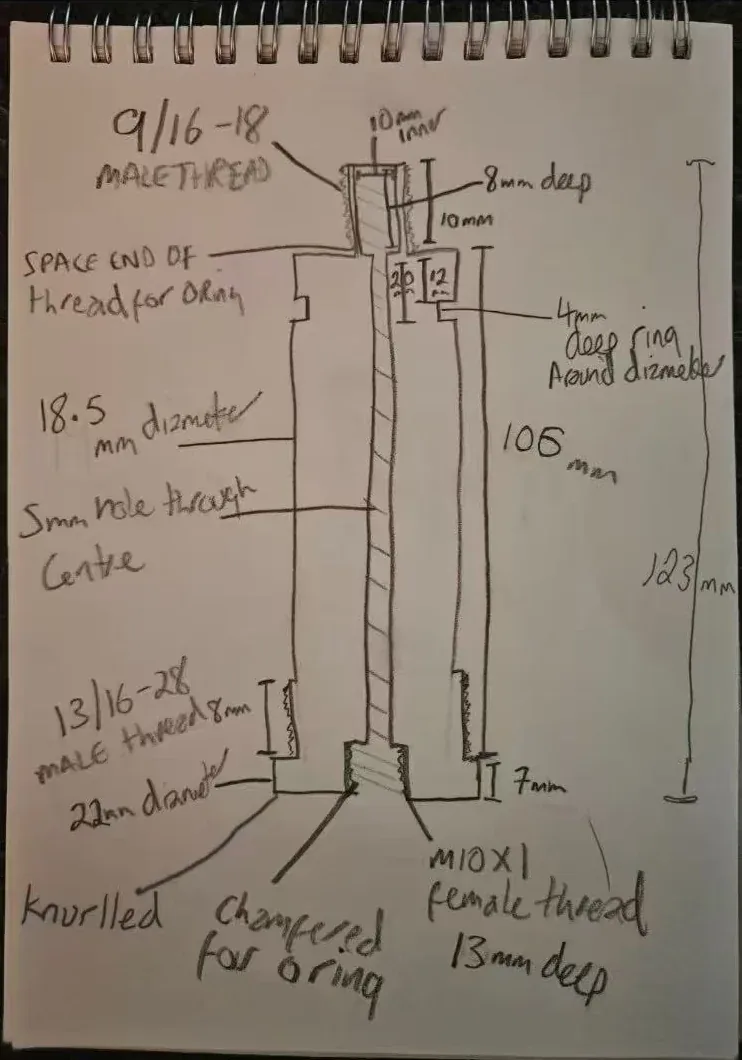

| Nur eine Idee | bemaßte Handskizze, auch fotografiert | kostenlose CAD-Zeichnung zur Freigabe, dann Fertigung |
| Ein Altteil | das Muster per Post, auch verschlissen | Vermessung, Rekonstruktion, Zeichnung zur Freigabe |
| Nur Fotos | Fotos mit Messschieber im Bild | Machbarkeits-Einschätzung und Maßklärung vorab |
Fertigungsspektrum

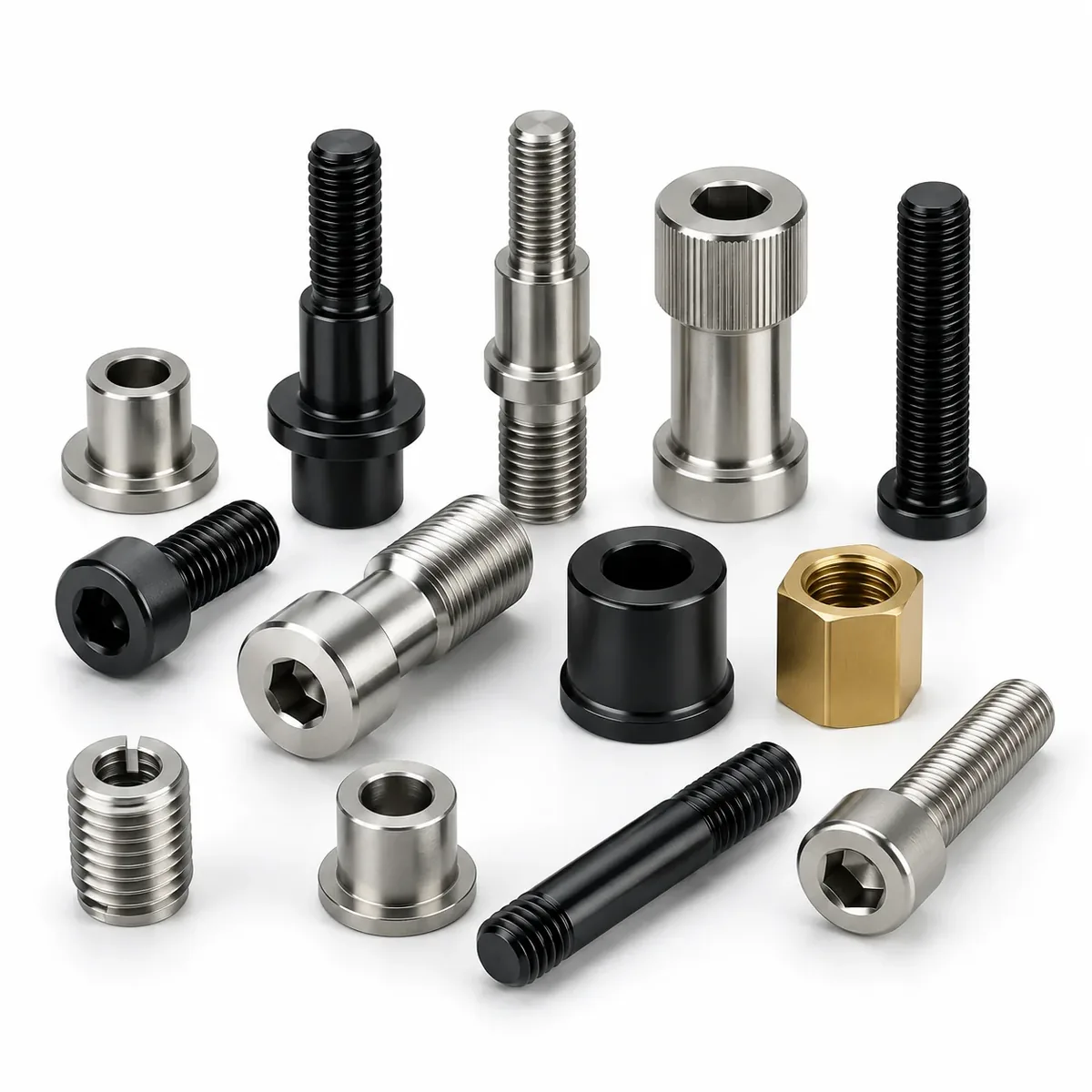

- CNC-Drehteile — Wellen, Bolzen, Hülsen, Gewindeteile, Adapter; Details auf der Seite Drehteile nach Zeichnung
- CNC-Frästeile — Platten, Halter, Gehäuseteile, Anschläge; Überblick unter Frästeile
- Gewinde in allen Lagen — metrisch, Feingewinde, Zoll/Whitworth, Trapez, links; siehe Gewindeadapter und Sonderschrauben
- Ersatz ohne Unterlagen — abgekündigte oder defekte Teile ab Muster, siehe Ersatzteile nach Muster
- Oberflächen & Wärmebehandlung — brüniert, verzinkt, eloxiert, passiviert; vergütet oder einsatzgehärtet nach Angabe
Qualität, die im Ordner landet
Ein Zeichnungsteil ohne Dokumentation ist für den Einkauf nur die halbe Lieferung. Deshalb gehört zu jedem Auftrag auf Wunsch: Werkstoffzeugnis 3.1 nach EN 10204 ab Serie, nicht zum Einzelstück, Maßprotokoll über die zeichnungskritischen Maße, und bei Serienanläufen ein bemustertes Erstteil vor der Freigabe. Gewinde prüfen wir mit Gut-/Ausschusslehren, Passungen mit kalibrierten Messmitteln.
Typische Fälle aus der Praxis
„Drei Positionen, Stückzahlen 2, 12 und 40 — dafür bekomme ich in Deutschland kein Angebot"
Kleinmengen sind unser Format: alle Positionen in einem Angebot mit Staffelpreisen, gesammelt geliefert, Zeugnisse je Position. Antwort in 12 Stunden.
„Die Buchse ist eingelaufen, eine Zeichnung gab es nie"
Altteil einschicken genügt. Wir vermessen, rekonstruieren das Sollmaß und Sie geben die Zeichnung frei, bevor gefertigt wird — beim nächsten Mal bestellen Sie einfach nach Zeichnungsnummer.
„Ich brauche fünf Varianten eines Drehteils zum Testen — schnell und ohne Werkzeugkosten"
CNC heißt: Varianten kosten Programmzeit, kein Werkzeug. Fünf Varianten à 2 Stück sind ein normaler Auftrag, kein Sonderfall.
Werkstoffe
Automatenstahl 11SMn30, C45 und 42CrMo4 vergütet, Edelstahl 304 (A2, 1.4301), A4 (1.4404) und 303 für Automatendrehteile, Aluminium 6061 und hochfestes 7075 (beide eloxierfähig; 6082 und 5083 auf Anfrage), Messing CuZn39Pb3, Bronze, Titan Grade 5 sowie POM, PEEK und PTFE für Kunststoff-Zeichnungsteile. Deutsche Werkstoffbezeichnungen (1.4301, 1.4404, 3.1645 …) lesen und liefern wir selbstverständlich — inklusive Zeugnis.
Nur Drehteile gesucht? Die Spezialseite Drehteile nach Zeichnung geht auf Spannmittel, Toleranzen und typische Drehteil-Familien im Detail ein. Diese Seite hier ist der Überblick über unser gesamtes Zeichnungsteile-Programm — Drehen und Fräsen.
Neukonstruktion statt Nachfertigung? Für Teile aus eigener Konstruktion — vom Prototyp bis zur Serie auf derselben Zeichnung — gibt es eine eigene Seite.
Wo der Katalog beim Zeichnungsteil aufhört
Ein Zeichnungsteil ist definitionsgemäß das, was kein Katalog führt — sonst hätten Sie eine Bestellnummer statt einer Zeichnung.
| Was Sie brauchen | Im Katalog? | Wie wir es machen |
|---|---|---|
| Ein Teil mit Bestellnummer | Ja, lagernd | Wenn es eine Nummer hat, kaufen Sie es — der Handel ist günstiger. |
| Technische Zeichnung als PDF, gern mit STEP oder DXF | n/a | Angebot in 12 h, Fertigung exakt nach Zeichnung. |
| Nur eine bemaßte Handskizze, auch fotografiert | n/a | Kostenlose CAD-Zeichnung zur Freigabe, dann Fertigung. |
| Ein Altteil, auch verschlissen | Nein | Vermessung an den unverschlissenen Stellen, Rekonstruktion, Zeichnung zur Freigabe. |
| Ein Maß, das keine Norm vorsieht | Nein | Frei gefertigt statt auf eine Katalogstufe gerundet. |
| Werkszeugnis EN 10204 im Ordner | Selten | Auf Wunsch mitgeliefert. |
| Stückzahl 1 | Nein | Ohne Werkzeugkosten, ohne Mindestmenge. |
Die drei Eingangsformen oben stehen bereits in der Tabelle dieser Seite.
Häufige Fragen
Ideal: PDF-Zeichnung, gern mit STEP/DXF. Es geht aber auch ohne CAD — bemaßte Handskizze, Fotos mit Messschieber oder das Muster per Post. Die Fertigungszeichnung erstellen wir kostenlos zur Freigabe.
Ja, ab 1 Stück. Kleinserien von 5–500 Stück sind unser Tagesgeschäft; wiederkehrende Abrufe fertigen wir maßidentisch nach freigegebener Zeichnung.
Ja — Zeugnis 3.1 nach EN 10204 ab Serie, nicht zum Einzelstück, Maßprotokoll und auf Wunsch Erstmuster vor Serienfreigabe. Einfach in der Anfrage erwähnen, dann steht es verbindlich im Angebot.
Fertigung typisch 5–10 Arbeitstage je nach Komplexität, Versand mit DHL/FedEx 5–8 Tage. Eilteile kennzeichnen wir im Angebot mit realistischer, verbindlicher Lieferzeit.
Preis und Flexibilität bei kleinen Mengen — und dass es bei uns nicht an fehlenden CAD-Daten scheitert. Dokumentation (3.1, Maßprotokoll, Erstmuster) liefern wir wie gewohnt.
Kostenloses Angebot
Zeichnung, Skizze oder Muster — Antwort in 12h mit Preis und Lieferzeit.
