Gewindeadapter M20 auf M16 nach Maß

Die kleinere Seite bestimmt, was die Verbindung trägt

Das ist der häufigste Auslegungsfehler in dieser Größe: Es wird nach der M20-Seite dimensioniert — und nach der M16-Seite versagt. Ein Reduzieradapter ist immer nur so tragfähig wie sein kleineres Gewinde, unabhängig davon, wie kräftig das größere Ende aussieht.

Gewinde	Spannungsquerschnitt As	Anteil an M20×2,5
M20×2,5 (Regel)	245 mm²	100 %
M20×2	258 mm²	105 %
M20×1,5	272 mm²	111 %
M16×2 (Regel)	157 mm²	64 %
M16×1,5	167 mm²	68 %
M16×1	178 mm²	73 %

Ein Adapter M20×2,5 auf M16×2 überträgt also rund 64 % dessen, was die M20-Seite suggeriert. Wer die Verbindung nach M20 auslegt, hat rechnerisch mehr als ein Drittel Sicherheit verloren, ohne es zu merken. Nennen Sie uns die Last oder das Anzugsmoment — wir rechnen die kleinere Seite und sagen, ob Werkstoff, Feinsteigung oder eine andere Bauform nötig ist.

Feingewinde hilft hier — anders als eine Stufe tiefer

Ein Feingewinde hat eine geringere Gewindetiefe, damit einen größeren Kerndurchmesser und einen größeren Spannungsquerschnitt. Auf der M16-Seite steigt A_s von 157 mm² bei Regelsteigung auf 167 mm² bei M16×1,5 und 178 mm² bei M16×1 — bis zu 13 % mehr Tragfähigkeit ohne jede Änderung an Werkstoff oder Bauraum.

Schlüsselweite frisst mehr Bauraum, als man plant

Bei M20 wird der Sechskant zum Platzproblem. Er muss das Gewinde überragen, damit ein Schlüssel greift — üblich ist SW 30 auf der M20-Seite, in etwa die Schlüsselweite einer M20-Mutter. Der Adapter braucht seitlich also rund 30 mm freien Raum plus Schwenkbereich für den Schlüssel, obwohl das Gewinde nur 20 mm misst.

Wo dieser Raum fehlt, gibt es Alternativen, die wir mit auf die Zeichnung nehmen:

• Rundkörper mit Zapfenlöchern für einen Stirnlochschlüssel statt Sechskant
• Schlüsselflächen an nur zwei Seiten, wenn nur eine Richtung frei ist
• Innensechskant im Stirnende, wo seitlich gar nichts zugänglich ist

Nennen Sie den verfügbaren Freiraum — daraus ergibt sich die Bauform, nicht umgekehrt.

Zwölf Kombinationen, eine Regelpaarung

Nach ISO 261 führt M20 die Regelsteigung 2,5 mm sowie die Feinsteigungen 2,0, 1,5 und 1,0 mm; M16 führt 2,0 mm sowie 1,5 und 1,0 mm. Vier mal drei ergibt zwölf Kombinationen — genau eine davon, M20×2,5 auf M16×2, ist die Regelpaarung. In der Praxis am häufigsten gefragt sind M20×1,5 aus der Hydraulik und M16×1,5 aus der Sensorik: beides Sonderpaarungen.

Ausführung	Serienmäßig?	Bei EKINSUN
M20×2,5 auf M16×2, Stahl verzinkt	Regelpaarung	Der Fachhandel ist hier günstiger — ehrliche Empfehlung
M20×1,5 (Hydraulik) auf M16 beliebig	elf Sonderpaarungen	jede Kombination, gedreht nach Maß
Auslegung nach Last statt nach Durchmesser	nicht vorgesehen	As der kleineren Seite gerechnet
Sechskant kleiner als SW 30 oder ohne Sechskant	Normausführung	Zapfenlöcher, Zweiflach, Innensechskant
42CrMo4 vergütet mit Härteangabe	nicht im Werkstoffangebot	Härte nach HRC, dokumentiert
Linksgewinde oder rechts/links gemischt	nicht in der Normreihe	Gangrichtung je Ende frei
Nachbau ohne Zeichnung, nach Muster oder Foto	nicht vorgesehen	ab 1 Stück

Werkstoffe für belastete Verbindungen

Werkstoff	Wann sinnvoll
42CrMo4 vergütet	Regelfall bei Zug oder Wechsellast — trägt bei gleicher Geometrie ein Vielfaches von Messing
Edelstahl A4 (1.4404)	Wahl wegen Korrosion, nicht wegen Festigkeit; Montagepaste gegen Kaltverschweißen
Edelstahl A2 (1.4301) / 1.4305	Innenbereich, allgemeine Korrosion; gleiche Vorsicht beim Anziehen
Titan Grade 5	Wo Gewicht und Korrosion zusammenkommen
Aluminium 7075	Nur bei bekannter, begrenzter Last und mit größerer Einschraubtiefe
Messing CuZn39Pb3	Nur drucklos oder als reiner Anschluss

Werkstoffzeugnis nach EN 10204 3.1 und Maßprotokoll auf Wunsch.

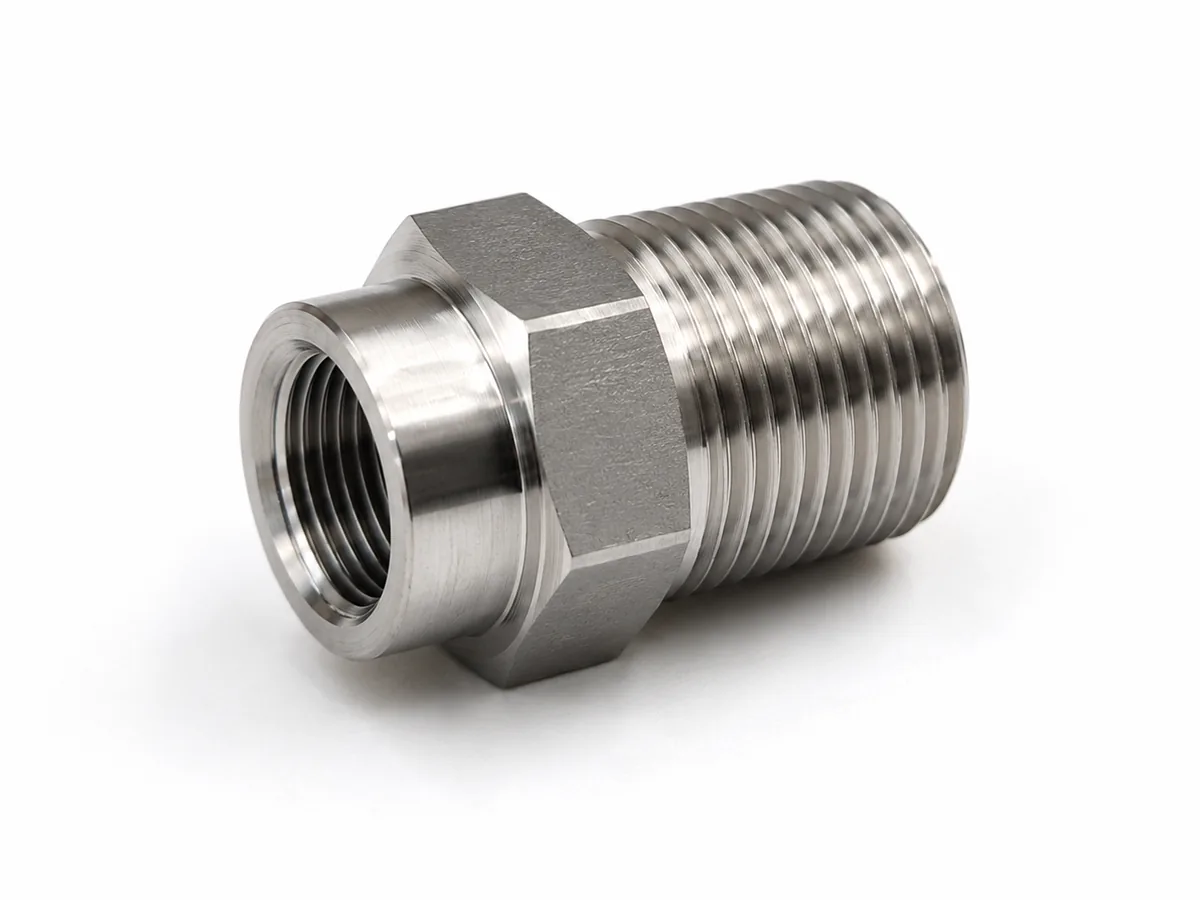

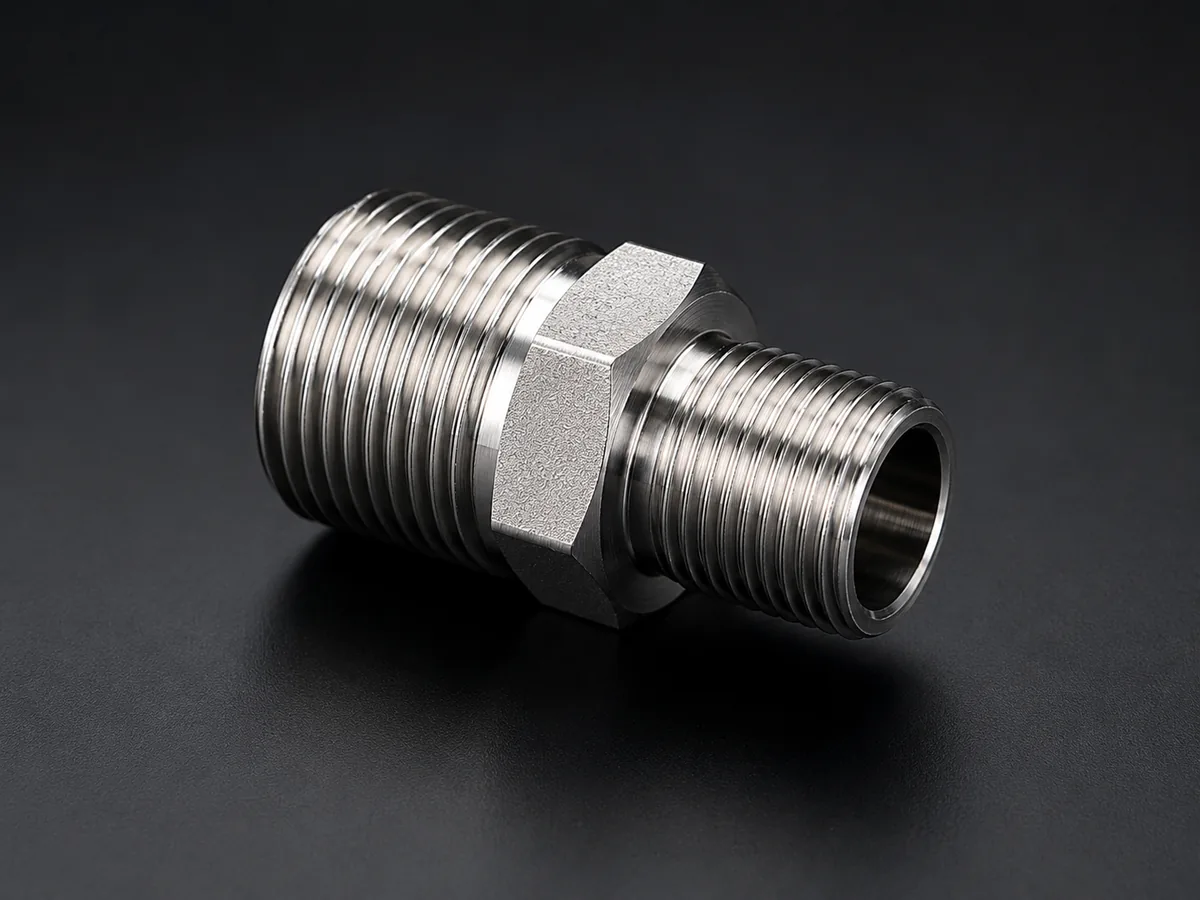

Aufgaben, die bei uns auf der Bank landen

Häufige Fragen

Trägt ein Adapter M20 auf M16 wie M20 oder wie M16?	Wie M16. Bei einer Reduzierung bestimmt immer die kleinere Seite die Tragfähigkeit, nicht die größere. Der Spannungsquerschnitt beträgt bei M16×2 rund 157 mm² gegenüber 245 mm² bei M20×2,5 — die Verbindung kann also nur rund 64 Prozent dessen aufnehmen, was die M20-Seite suggeriert. Das ist der häufigste Auslegungsfehler in dieser Größe: Es wird nach der M20-Seite dimensioniert und nach der M16-Seite versagt. Nennen Sie uns die Last, dann rechnen wir die kleinere Seite und schlagen bei Bedarf Werkstoff oder Feinsteigung vor.
Erhöht Feingewinde die Tragfähigkeit bei M20 auf M16?	Ja, auf der Zugseite. Ein Feingewinde hat eine geringere Gewindetiefe, damit einen größeren Kerndurchmesser und einen größeren Spannungsquerschnitt: M20×2,5 liegt bei 245 mm², M20×2 bei 258 mm² und M20×1,5 bei 272 mm²; auf der M16-Seite steigt es von 157 mm² bei M16×2 auf 167 mm² bei M16×1,5 und 178 mm² bei M16×1. Wichtig ist die Unterscheidung zum Innengewinde: Sitzt das kleinere Gewinde als Innengewinde in einem größeren Außengewinde, wird durch Feinsteigung die verbleibende Wand dünner. Feinsteigung hilft also am Außengewinde und schadet am Innengewinde einer Außen-Innen-Ausführung.
Welche Steigungskombinationen gibt es bei M20 auf M16?	Nach ISO 261 führt M20 die Regelsteigung 2,5 mm sowie die Feinsteigungen 2,0, 1,5 und 1,0 mm; M16 führt 2,0 mm sowie 1,5 und 1,0 mm. Das ergibt zwölf mögliche Kombinationen, von denen genau eine die Regelpaarung M20×2,5 auf M16×2 ist. Besonders häufig gefragt sind M20×1,5 aus der Hydraulik und M16×1,5 aus der Sensorik — beides Sonderpaarungen, die gedreht nach Maß gefertigt werden.
Welche Schlüsselweite braucht ein Adapter M20 auf M16?	Der Sechskant muss das M20-Gewinde überragen, damit ein Schlüssel greifen kann; üblich ist SW 30 auf der M20-Seite, in etwa die Schlüsselweite einer M20-Mutter. Das bedeutet, dass der Adapter im Einbauraum deutlich mehr Platz braucht als das Gewinde selbst. Wenn seitlich nicht genug Raum ist, fertigen wir statt eines Sechskants einen Rundkörper mit Zapfenlöchern oder Schlüsselflächen an nur zwei Seiten. Nennen Sie einfach den verfügbaren Freiraum.
Welcher Werkstoff passt für eine belastete Verbindung?	In dieser Größe geht es meist um Last, nicht nur um Anschluss. Vergütetes 42CrMo4 ist die Regel, wenn Zug oder Wechsellast anliegt. Edelstahl A2 und A4 wählt man wegen Korrosion, nicht wegen Festigkeit, und braucht Montagepaste gegen Kaltverschweißen. Messing eignet sich nur für drucklose oder Anschlusszwecke. Titan Grade 5 kommt in Frage, wo Gewicht und Korrosion zusammenkommen. Aluminium 7075 nur bei bekannter, begrenzter Last und mit größerer Einschraubtiefe.
Was brauchen Sie für ein Angebot?	Je Ende Gewinde, Steigung, Gangrichtung sowie Außen oder Innen; dazu Baulänge, verfügbaren Einbau- und Schlüsselraum, die zu übertragende Last oder das Anzugsmoment und die Stückzahl. Eine Handskizze oder ein Foto des alten Teils mit einem Lineal daneben genügt — eine CAD-Datei ist nicht nötig. Antwort in 12 Stunden, ab 1 Stück.
