Levage ou non – la limite d'abord
Les anneaux de levage mâles DIN 580, les anneaux femelles DIN 582 et les anneaux à rotule sont faits pour lever : forgés, traités, marqués d'une charge maximale d'utilisation et vérifiés avant usage. Ils s'achètent chez un fournisseur de levage ; nous ne fabriquons pas de points d'ancrage à charge garantie, et nous le disons quand on nous en demande un. Un fournisseur doit dire avant le devis dans lequel des deux mondes se trouve votre pièce.
Tout le reste est notre terrain : haubanage et tension, terminaisons de câble, points d'arrimage, montages et positionnement, câbles d'architecture, capots et trappes, scellements dans le béton, suspentes, et le remplacement d'originaux hors norme. Là, ce n'est jamais la charge qui manque, c'est la géométrie qu'aucun catalogue ne propose ; et ça, c'est de l'usinage ou de la fabrication d'après plan.
Les formes que nous fabriquons
| Forme | Fabrication | Emploi type |
|---|---|---|
| Usiné dans la masse | Tourné et fraisé dans la barre : œil, tige et filetage sans soudure ni pli | Géométrie nette, inox et titane, diamètre d'œil au plan |
| Œil plié, ouvert ou fermé | Plié dans du rond ; œil fermé soudé sur demande | Terminaisons de câble, haubans, points de crochet et d'arrimage |
| Vis à œil articulée DIN 444 | Œil usiné pivotant sur un axe | Leviers de serrage, fermetures rapides, portes d'autoclave |
| À embase, sans charge garantie | Embase usinée en appui sur la face | Positionnement, alignement, points de montage |
| Piton à œil à filet bois | Œil usiné avec filet à bois ou tirefond | Charpente, agencement |
| Œil sur tige filetée toute longueur | Filetage sur toute la tige, œil en bout | Bouts de tendeur, haubans réglables |
| Tige longue avec écrou et rondelle | Œil plié dans du rond, tige filetée, zingué ; livré en jeu avec écrou six pans et grande rondelle | Scellement, suspension, anneaux de tirage, arrimage |
Chaque cote est libre : diamètre intérieur de l'œil, longueur de tige, filetage et pas sont ceux du plan, y compris dans des combinaisons qu'aucune norme ne connaît – un œil de 28 mm sur M12 × 1,25, un Whitworth pour une machine de 1930, relevé sur l'ancienne pièce comme n'importe quelle pièce de rechange.
Boulon à œil à tige longue avec écrou et rondelle – plié dans du rond, zingué

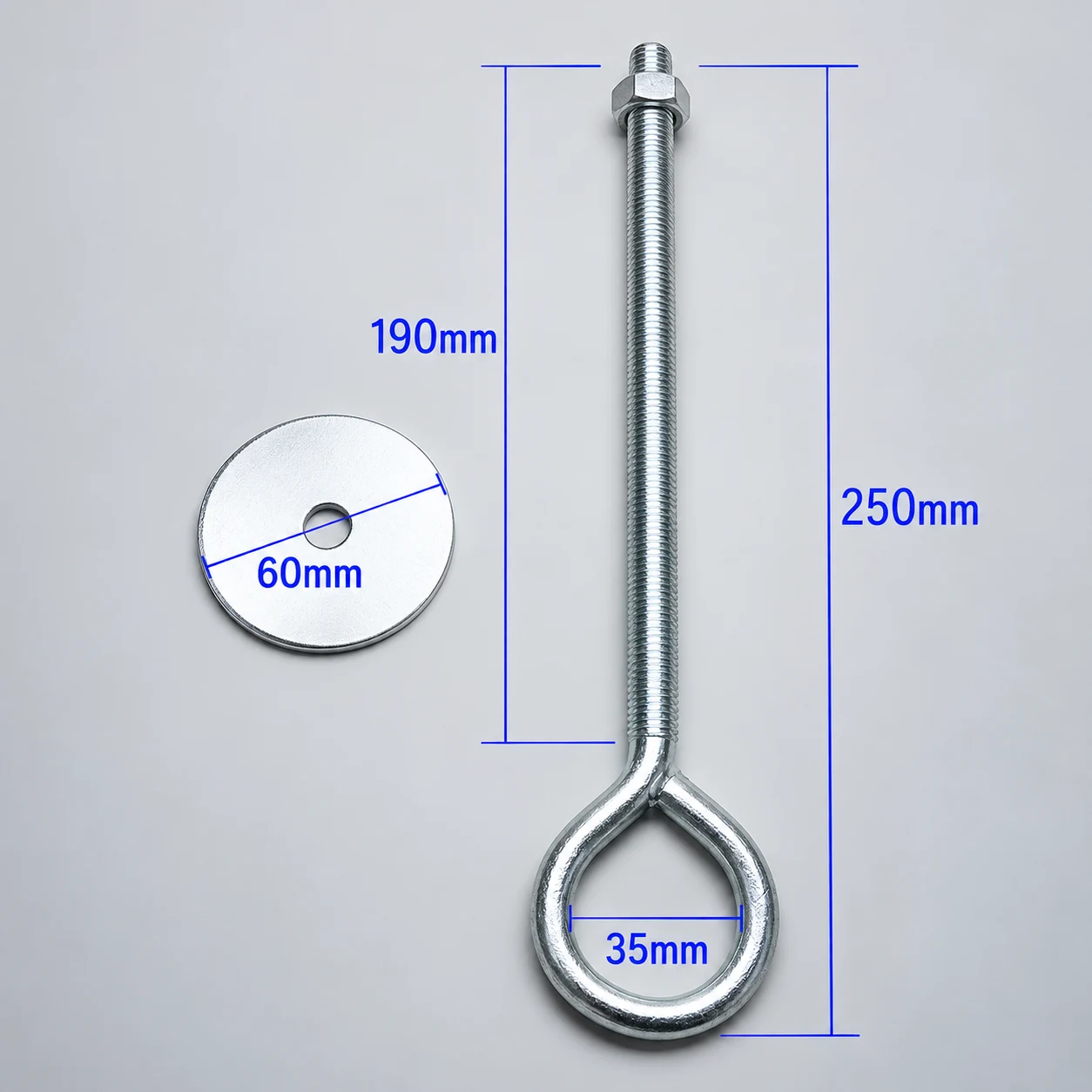

Le boulon à œil de la photo suspend, scelle et arrime, il ne lève pas : un œil plié dans du rond sur une longue tige filetée, livré en jeu avec un écrou six pans et une rondelle de grand diamètre. Le jeu montré fait 250 mm hors tout, 190 mm de tige, 35 mm de diamètre intérieur d'œil, rondelle de 60 mm, plié dans du rond, zingué. Chacun de ces quatre nombres se fixe à la commande, le filetage aussi.
Le même plan s'appelle, selon le métier, boulon à œil avec écrou et rondelle, piton à œil long, tige à œil, anneau de tirage, suspente à œil, boulon à œil à sceller ou tige d'ancrage à œil quand il part dans le coffrage avant le coulage, et boulon crochet ou tige en J quand l'œil reste ouvert en crochet. Nous chiffrons tous ces noms d'après les mêmes quatre cotes.
| Nom sur la demande | Où il se place | Ce que le plan fixe |
|---|---|---|
| Boulon à œil avec écrou et rondelle | À travers une poutre, une tôle ou du bois ; écrou et rondelle de l'autre côté | Longueur de tige, filetage, diamètre d'œil, diamètre de rondelle |
| Boulon à œil à sceller / tige d'ancrage à œil | Dans le coffrage avant le coulage ; tige, rondelle et écrou noyés, œil en saillie de la face finie | Longueur de scellement (tige), diamètre de rondelle comme plaque d'ancrage, diamètre d'œil ; l'ingénieur structure dimensionne le scellement, nous tenons les cotes |
| Anneau de tirage | Point de prise sur capots, trappes, panneaux et chariots | Diamètre d'œil pour la main ou le crochet, tige courte |
| Suspente à œil | Gaines, tuyaux, chemins de câbles et agencement suspendus ; tige prolongée par un manchon taraudé | Longueur de tige et filetage ; voir tirants et tiges filetées |
| Boulon crochet / tige en J | Œil ouvert plié en crochet, là où la pièce suspendue se décroche sans outil | Ouverture et profondeur du crochet |

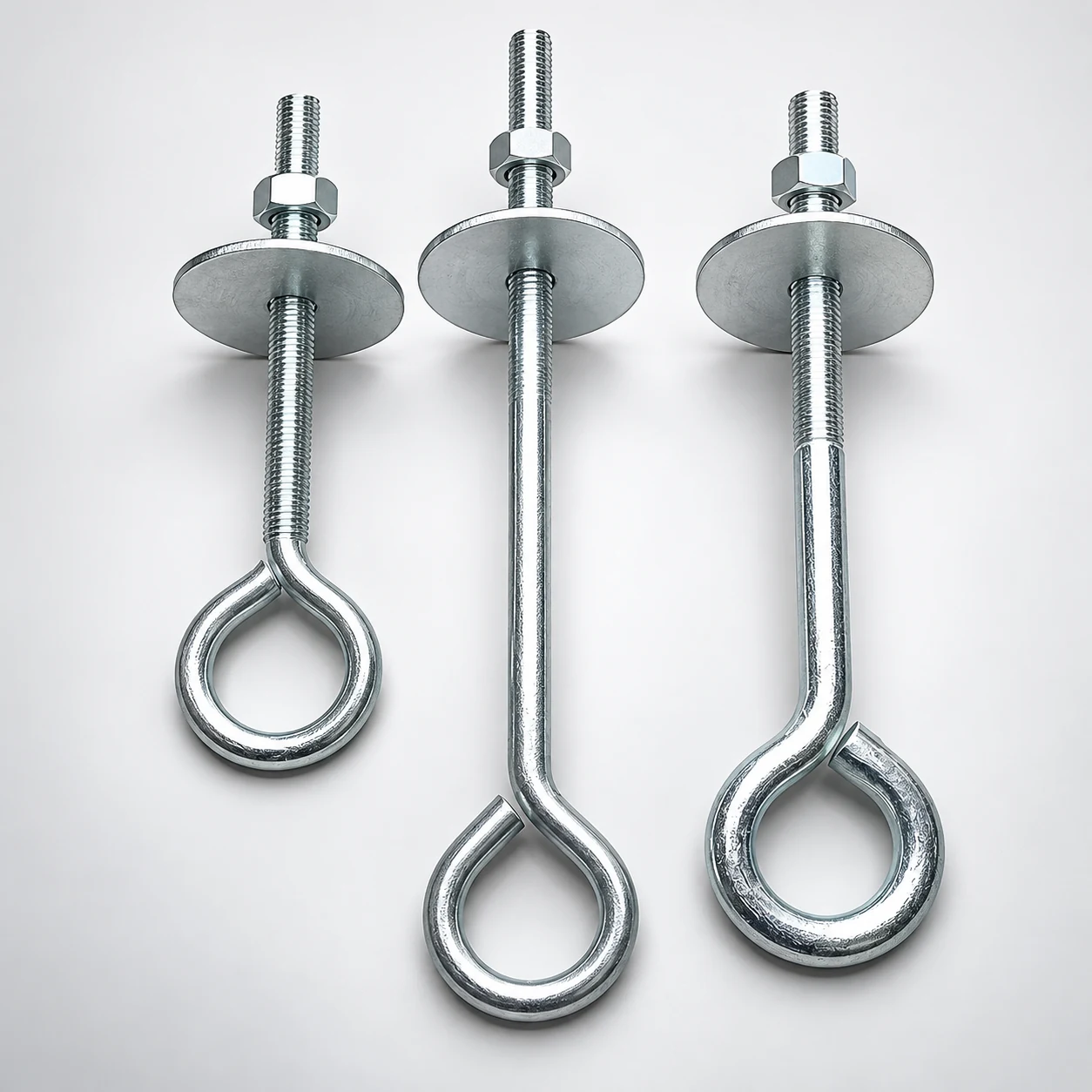

Pliés dans du rond et zingués : c'est ce que montrent les deux photos. La même géométrie se fabrique usinée dans la masse en A2 (1.4301) ou A4 (1.4404) quand elle vit dehors ou près de la mer, et en C45 zingué quand le plan impose l'acier. La rondelle assortie en cote spéciale est sur rondelles sur mesure. Aucune de ces versions n'est un point de levage ; la limite posée plus haut tient toujours.
Cotes, filetages et matières
| Caractéristique | Plage |
|---|---|
| Filetages | Métrique pas gros et pas fin M5 à M36, UNC/UNF 1/4" à 1 1/4", Whitworth BSW/BSF, filetage à gauche sur demande |
| Diamètre intérieur d'œil | 6 à 60 mm, indépendant du filetage |
| Longueur de tige | jusqu'à 500 mm et au-delà, filetée en totalité ou en partie |
| Matières | Inox A2-70 (1.4301), 1.4305 (X8CrNiS18-9) pour les œils usinés dans la masse, A4-80 (1.4404), aluminium 6061 pour les œils légers non porteurs, titane grade 5, laiton, C45 (1.0503), 42CrMo4 (1.7225), rond acier zingué pour les œils pliés |
| Finition | brut, décapé et passivé, bruni, zingué électrolytique ; poli pour l'architecture |
| Documents | Certificat matière 3.1 selon EN 10204 et rapport dimensionnel sur demande |
Un boulon à œil est le plus souvent la moitié d'un assemblage. Sur un hauban, un câble d'architecture ou un agencement suspendu, l'autre moitié est une tige filetée, prolongée ou tendue par un manchon taraudé : les cotes du tirant et du manchon se chiffrent sur le même devis.
Les demandes qui arrivent sur l'établi
Garde-corps et câbles : « Des boulons à œil en 1.4404 pour un filet de câbles, tige de 120 mm, polis. »
Les œillets inox de catalogue en 1.4404 s'arrêtent aux longueurs normalisées et au fini de laminage ; une tige de 120 mm polie n'est dans aucune liste. Nous usinons la tige, le filetage et le diamètre d'œil exacts en A4, polis, avec les manchons ou bouts de tendeur assortis si la ligne en a besoin.
Maintenance, ligne de conditionnement : « Les vis à œil articulées de la porte d'autoclave sont usées, pas fin, personne ne les a. »
Une vis à œil DIN 444 au pas fin, c'est du tournage. Envoyez un original usé ; nous mesurons l'œil, l'alésage de l'axe et le filetage, et fabriquons le remplacement en A4, avec de la réserve dans le même lot.
Atelier de restauration : « Une machine de 1930 a des boulons à œil 3/8 Whitworth avec un petit œil. Disparus. »
Un filetage 3/8 BSW (9,525 mm de diamètre, 16 filets au pouce) se jauge sur votre pièce ; nous usinons l'œil aux cotes d'origine, une seule pièce si c'est tout ce qu'il vous faut. Les filetages d'avant le métrique sont ici le quotidien.
Les contreparties assorties – écrous à œil, chapes, axes et étriers – se fabriquent dans la même matière et la même finition, pour qu'une ligne de haubanage ou de tension arrive en un seul jeu, avec un seul certificat.
Catalogue ou boulon à œil sur mesure
Une vis à œil DIN 444 au pas gros et en longueur normalisée se trouve chez tout distributeur de visserie, et nous le disons ; sur mesure, nous fabriquons la taille, le filetage et la matière qui y manquent, dès 1 pièce.
| Ce qu'il vous faut | Au catalogue ? | Ce que nous fabriquons |
|---|---|---|
| Anneaux de levage DIN 580 M8 à M24 à charge garantie pour lever une machine ou un moule | Oui — fournisseur de levage | Achetez-les là ; nous ne fabriquons pas de points d'ancrage et le disons à chaque demande. |
| Quelques pitons à œil ou crochets à visser zingués en taille de magasin de bricolage | Oui — bricolage et quincaillerie | Achetez-les là, ou demandez-nous ; d'après plan, nous les fabriquons aussi dès 1 pièce. |
| Vis à œil DIN 444 M6 à M24, pas gros, longueur normalisée, zinguées ou A2 | Oui — distributeur de visserie | Achetez-la là, ou demandez-nous ; pas fin, longueur spéciale ou remplacement d'après pièce, c'est nous. |
| Boulon à œil M12 × 1,25 pas fin, tige 120 mm, A4 poli, œil 28 mm | Non | Usiné d'après plan, dès 1 pièce, devis sous 12 heures. |
| Boulon à œil à tige longue 250 mm, œil 35 mm, rondelle 60 mm et écrou en jeu à sceller, 50 pièces | Non — pas dans cette combinaison | Fabriqué en jeu, plié dans du rond et zingué ou en A4, cotes au plan. |
| Boulon à œil 3/8 BSW ou 1/2 UNF pour une machine ancienne | Non | Filetage jaugé sur la pièce, œil usiné à la cote d'origine, une pièce possible. |
Ce que vous envoyez pour un devis
Filetage M5 à M36, tige jusqu'à 500 mm, œil de 6 à 60 mm : ces trois cotes, plus la matière et la quantité, font le prix. Ajoutez le pas, pour un jeu le diamètre de rondelle et l'écrou, le milieu d'emploi, la quantité maintenant et plus tard ; pour un remplacement, une photo de l'ancien boulon à œil à côté d'un réglet suffit. Devis sous 12 heures, dès 1 pièce.
Questions fréquentes sur les boulons à œil
Pas comme point d'ancrage. Pour lever au-dessus de personnes, il faut des anneaux de levage forgés et marqués d'une charge maximale d'utilisation selon DIN 580, ou des points d'ancrage vérifiés, chez un fournisseur de levage ; nous le disons à chaque demande. Les boulons à œil usinés ou pliés servent au haubanage, à la tension, à l'arrimage, aux montages, à la suspension et à l'architecture, là où c'est la géométrie qui manque et non la charge.
Oui : œil usiné, tige ajustée sur l'axe, filetage métrique pas gros ou pas fin, inox A2 / A4 ou acier, y compris en longueur spéciale et en remplacement relevé sur une pièce usée.
Oui. La version à tige longue arrive en jeu : boulon à œil, écrou six pans et grande rondelle, pliés dans du rond et zingués ou en A2 / A4, avec la longueur de tige, le diamètre intérieur d'œil et le diamètre de rondelle de votre plan ; le jeu de notre photo fait 250 mm hors tout avec 190 mm de tige, un œil de 35 mm et une rondelle de 60 mm. Scellé, la tige, la rondelle et l'écrou sont dans le béton et l'œil reste en saillie de la face. Nous tenons les cotes, l'ingénieur structure dimensionne le scellement ; ce n'est pas un point de levage.
Usiné dans la masse d'une seule pièce, œil plié ouvert ou soudé, vis à œil articulée DIN 444, à embase sans charge garantie, piton à œil à filet bois, œil sur tige filetée toute longueur et jeux à tige longue zingués avec écrou et rondelle ; diamètre d'œil, tige et filetage d'après votre plan.
Une pièce. Pas d'outillage, pas de minimum ; deux boulons à œil inox dans un filetage inhabituel sont ici une commande normale, dès 1 pièce.
Le plan, un croquis ou l'ancien boulon à œil. Les cotes qui font le prix : filetage et pas, longueur de tige, diamètre intérieur de l'œil, pour un jeu le diamètre de rondelle et l'écrou, la matière ou le milieu d'emploi, la quantité. Devis sous 12 heures.
