Doigts d'indexage M10 × 1 à M20 × 1,5
Quatre filetages couvrent la plupart des doigts d'indexage : M10 × 1 avec un pion de 5 mm, M12 × 1,5 avec 6 mm, M16 × 1,5 avec 8 mm et M20 × 1,5 avec 10 mm ; les tableaux de deux fabricants concordent sur ces couples. EKINSUN LTD est un fabricant de visserie qui fait les doigts hors de ces tailles et usine les plateaux, pivots et chariots qu'ils bloquent.
| Filetage | Ø pion | Saillie du pion ≈ | Longueur filetée ≈ | Ø bouton ≈ | Longueur totale ≈ | Force de ressort début / fin (N) | Foret |
|---|---|---|---|---|---|---|---|
| M10 × 1 | 5 | 5 | 17 | 21 | 45 | 7 / 17 | 9 |
| M12 × 1,5 | 6 | 6 | 20 | 25 | 55 | 9 / 24 | 10,5 |
| M16 × 1,5 | 8 | 8 | 26 | 31 | 69 | 11 / 30 | 14,5 |
| M20 × 1,5 | 10 | 10 | 33 | 31 | 80 | 19 / 45 | 18,5 |
Un doigt ou un plateau à votre cote ? Indiquez le filetage, le pion, à blocage ou simple, la matière et la quantité, ou le plateau avec ses positions. Les doigts standard peuvent aussi être fournis sur stock ; les autres sont faits dès 1 pièce, et plus il y a de pièces, plus le prix unitaire baisse. Devis en 12 heures.
Diamètres de pion d'après les tableaux de deux fabricants ; saillie, longueurs, bouton et force de ressort d'après le tableau métrique d'un fabricant, arrondis au millimètre. Foret = diamètre du filetage − pas. Versions simples et à blocage (bouton tourné de 90° retient le pion) ont les mêmes cotes.
Le trou dans lequel le pion se bloque
Un pion de 6 mm se bloque dans un trou de 6 mm alésé H7 avec un petit chanfrein d'entrée, percé un peu plus profond que les 6 mm de saillie. Le corps du doigt se visse dans un trou taraudé à côté : foret 10,5 mm pour M12 × 1,5. Quand la pièce s'indexe des milliers de fois, une douille acier trempée emmanchée dans le trou prend l'usure et se change à la place de la pièce.
Plateaux d'indexage : angle et entraxe

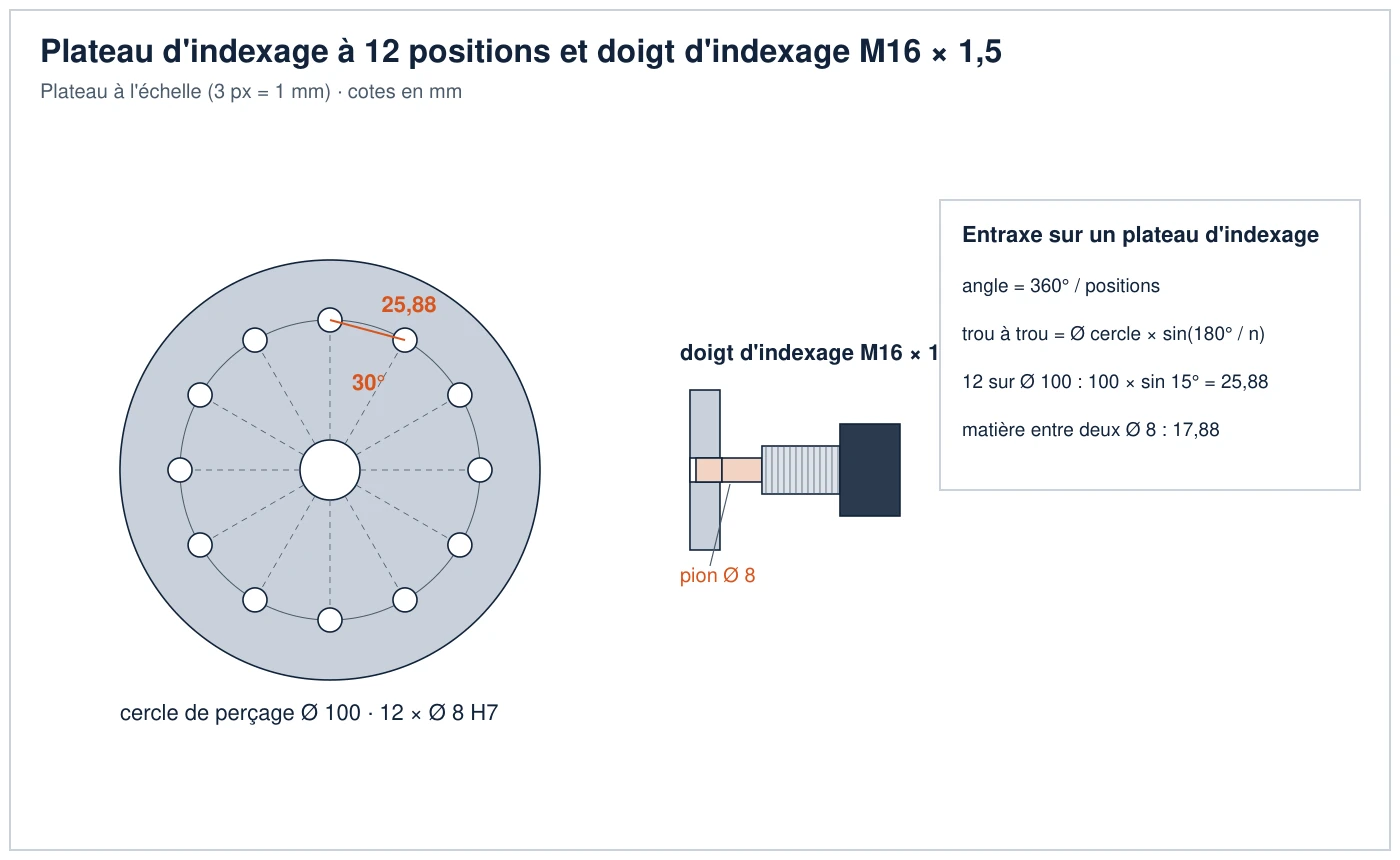

Douze positions sur un cercle de 100 mm sont à 30° et 25,88 mm de trou à trou, ce qui laisse 17,88 mm de plateau entre deux trous de 8 mm. La distance entre trous voisins est le cercle de perçage multiplié par sin(180° / positions) ; moins de positions ou un cercle plus grand laissent plus de matière.
| Positions | Angle (°) | Cercle de perçage | Trou à trou | Entre deux trous de 8 mm |
|---|---|---|---|---|
| 4 | 90 | 80 | 56,57 | 48,57 |
| 6 | 60 | 80 | 40 | 32 |
| 8 | 45 | 100 | 38,27 | 30,27 |
| 12 | 30 | 100 | 25,88 | 17,88 |
| 24 | 15 | 160 | 20,88 | 12,88 |
Un plateau d'indexage avec vos positions ? touchez sa ligne, ou envoyez le nombre de positions, le cercle de perçage, le pion et la matière ; trous alésés H7, dès 1 pièce.
Doigt d'indexage, poussoir à ressort ou pion à billes
Trois pièces bloquent une position par un ressort ou un pion, du pion d'indexage de 5 mm au pion à billes à travers deux pièces, et les acheteurs mélangent leurs noms : le doigt d'indexage à bouton, le poussoir à ressort à bille et sans bouton, et le pion à billes qui traverse deux pièces. Le tableau les sépare par ce que chacun tient.
| Doigt d'indexage | Poussoir à ressort | Pion à billes | |
|---|---|---|---|
| Comment il bloque | Le pion saute dans un trou ; tiré par un bouton ou un anneau | Bille ou pion repoussé par la pièce ; cran ou maintien léger | Pion à travers deux pièces, tenu par des billes ; poussé et tiré à la main |
| Montage | Vissé dans un trou taraudé, souvent avec contre-écrou, ou soudé | Vissé dans un trou taraudé, six pans creux ou fente | Libre, souvent sur un cordon |
| Tient | Une position contre le cisaillement du pion | Une position contre une poussée légère | Deux pièces ensemble contre le cisaillement |
| À choisir quand | un chariot, un pivot ou une table doit s'arrêter à des crans fixes | une pièce doit s'encliqueter mais céder sous effort | une pièce se dépose et se repose à la main |
Leviers de serrage, pieds de nivellement, poignées et volants sur plan
Les mêmes acheteurs commandent quatre autres éléments de manœuvre filetés que nous faisons sur plan : leviers de serrage à filetage femelle ou mâle, dont le levier se repositionne sur sa denture ; pieds de nivellement à tige filetée et embase à rotule ; poignées étoile et boules (DIN 6336, DIN 319) ; volants à moyeu rainuré ou fileté. Les vis moletées sont sur vis moletées sur mesure, les goujons sur goujons à double filetage.
Doigts standard sur stock, spéciaux sur mesure
Les doigts acier standard de M10 à M20 sont un article de catalogue d'éléments de machines et le choix le moins cher à l'unité. Un pion plus long, un autre filetage, tout inox ou le plateau lui-même est là où nous commençons.
| Ce qu'il vous faut | Au catalogue ? | Ce que nous faisons |
|---|---|---|
| Un doigt d'indexage acier standard M10 à M20 à bouton plastique | Oui — les distributeurs d'éléments de machines | Achetez-le là, ou demandez-nous, nous l'avons peut-être en stock. |
| Un pion plus long, un pion étagé ou un pion à méplat pour une rainure | Rarement | Pion à votre longueur et forme, guidé dans le même corps, dès 1 pièce. |
| Un filetage pouce ou autre pas fin, un corps à souder ou à bride | Rarement | Corps tourné à votre filetage ou bride ; pion et ressort assortis. |
| Tout inox pour agroalimentaire, lavage ou marine | Dans quelques tailles | Corps et pion en 1.4305 (303), ressort en 1.4310 (301), bouton plastique ou inox. |
| Le plateau, le pivot ou le chariot avec les trous où le pion se bloque | Non | Usiné en aluminium 6061, C45 ou inox 304 (1.4301) avec trous alésés sur votre cercle ; douille trempée dans le trou quand l'usure est attendue. |
| Un verrouillage de sécurité pour appareil de levage ou protecteur | — | Nous usinons sur votre plan ; l'évaluation de sécurité reste au concepteur de la machine. |
Les distributeurs reçoivent les doigts en sachets neutres avec leur propre référence sur l'étiquette, chez eux ou directement chez le constructeur de machines qu'ils fournissent. Les vis à frein-filet préappliqué du même rayon sont sur vis CHC à frein-filet préappliqué.
Ce qu'il faut envoyer pour un doigt ou un plateau
Quatre indications font le prix d'un doigt : le filetage (M10 × 1 à M20 × 1,5, pouce ou le vôtre), le diamètre et la saillie du pion, à blocage ou simple avec bouton ou anneau, et la matière ; pour un plateau, le nombre de positions, le cercle de perçage, le pion et la matière, avec la quantité. Devis en 12 heures ; plan de validation avant usinage.
Questions fréquentes sur les doigts d'indexage
6 mm. Les couples courants sont M10 × 1 avec un pion de 5 mm, M12 × 1,5 avec 6 mm, M16 × 1,5 avec 8 mm et M20 × 1,5 avec 10 mm, et les tableaux de deux fabricants concordent. Le pion dépasse du filetage d'environ son propre diamètre, un doigt M12 entre donc d'environ 6 mm dans un trou de 6 mm.
Un doigt d'indexage a un pion que l'on tire par un bouton ou un anneau et qui saute dans un trou pour bloquer une position ; il tient un chariot, un pivot ou une table à un cran donné. Un poussoir à ressort a une bille ou un pion court que la pièce repousse elle-même et qui donne un cran ou un maintien léger, sans bouton à tirer.
Un doigt dont le bouton tourne de 90° une fois tiré, de sorte que le pion reste rentré jusqu'à ce qu'on le retourne. On l'emploie quand la pièce doit se déplacer librement un moment, par exemple au réglage, sans que quelqu'un tienne le bouton.
Le diamètre du pion avec un ajustement serré, alésé H7 : 5, 6, 8 ou 10 mm pour les quatre tailles courantes, avec un petit chanfrein pour que le pion trouve le trou, et un peu plus profond que la saillie du pion. Le corps se visse dans un trou taraudé : foret 9,0 mm pour M10 × 1, 10,5 mm pour M12 × 1,5, 14,5 mm pour M16 × 1,5 et 18,5 mm pour M20 × 1,5.
L'angle est 360° divisé par le nombre de positions, et la distance droite entre deux trous voisins est le cercle de perçage multiplié par sin(180° / n). Douze positions sur un cercle de 100 mm sont à 30° et 25,88 mm d'entraxe, ce qui laisse environ 17,9 mm de matière entre deux trous de 8 mm.
EKINSUN LTD est un fabricant de visserie et de pièces usinées à Shenzhen qui fait des doigts d'indexage à pion plus long, autre filetage ou en inox, et usine les plateaux, pivots et chariots qu'ils bloquent, dès 1 pièce ; leviers de serrage, pieds de nivellement et poignées sur plan également. Emballage neutre et livraison au client final pour les distributeurs ; devis en 12 heures.
