Vous équipez un appareil, un panneau ou un outillage et la vis moletée qu'il vous faut n'existe dans aucun catalogue ? Combinaison tête/filetage/longueur jamais standardisée, bout spécial, matière imposée — fabricant à façon, EKINSUN usine vos vis moletées à l'unité, sur plan, croquis ou d'après l'ancienne vis. Devis en 12 heures.
Le calcul que les catalogues ne font pas : la tête donne le couple
Une vis moletée n'a pas de six pans : tout le couple passe par les doigts, donc par le diamètre de la tête. C'est le paramètre de conception numéro un, et c'est précisément celui que les gammes standard figent — chaque filetage n'y existe qu'avec une seule tête.
| Filetage | Usage | Ø de tête recommandé |
|---|---|---|
| M3 – M4 | Maintien léger : capots, trappes d'instrument | 10 – 12 mm |
| M5 – M6 | Serrage franc, tenue aux vibrations | 16 – 20 mm |
| M8 | Blocage d'outillage, réglages chargés | 25 – 30 mm |
| M10 et au-delà | Serrage à main aux limites | Molette large, ou passer aux ailettes |
Vos utilisateurs portent des gants ? Majorez la tête d'un cran et choisissez le moletage croisé, plus accrocheur que le droit avec des mains gantées ou grasses. C'est le genre de détail qu'une fabrication sur mesure règle sans compromis — la tête se fait au diamètre du besoin, pas au diamètre du catalogue.
Le bout fait la fonction
La deuxième chose que le standard fige : l'extrémité. Or c'est elle qui décide de ce que la vis fait :

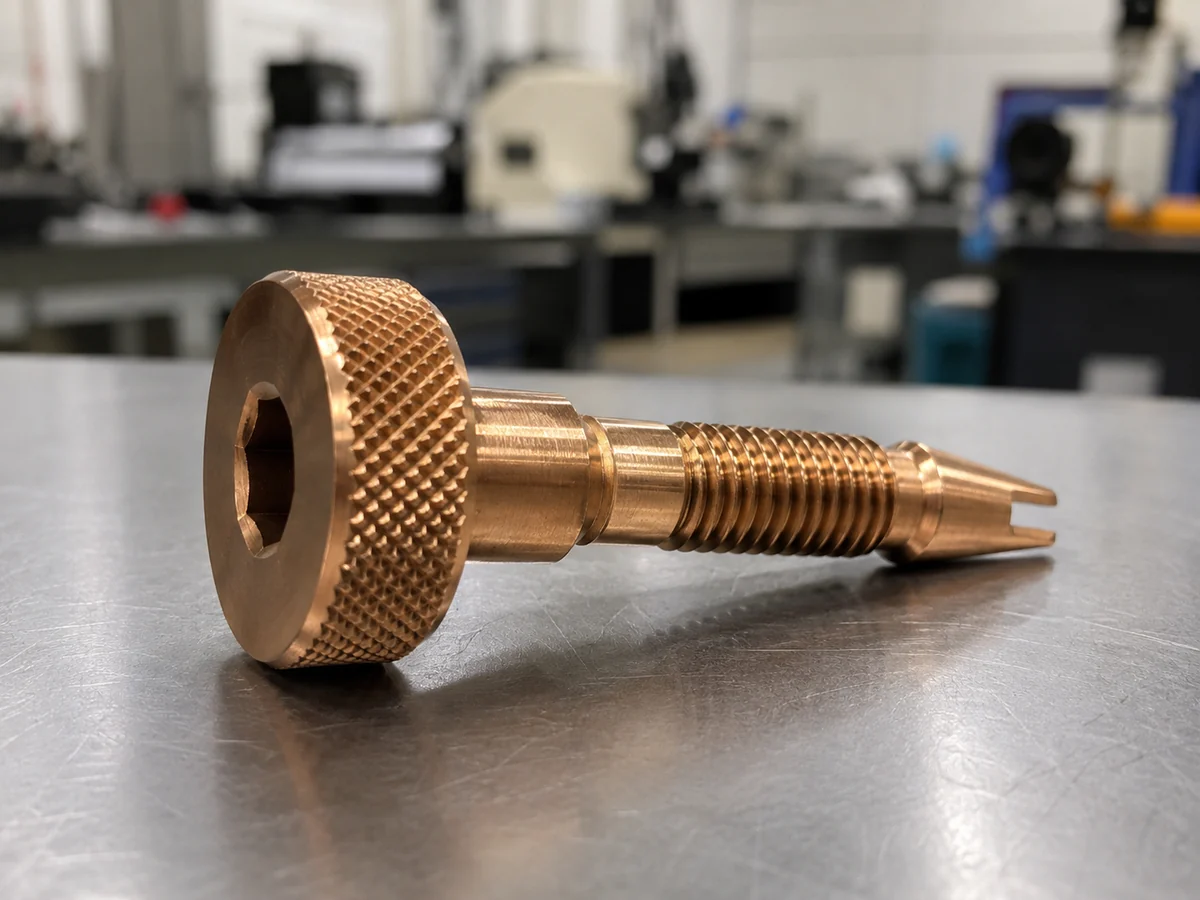

| Bout | Fonction | Exemple d'emploi |
|---|---|---|
| Plat / bombé | Serrage simple | Capots, panneaux, brides légères |
| Téton pilote | Guide la vis dans son logement avant la prise du filet | Montages à l'aveugle, trappes profondes |
| Pointe | Blocage sur arbre ou méplat | Butées, arrêts de réglage |
| Fendu | Finir le serrage au tournevis | Vis d'instrument serrées puis verrouillées |
| Épaulement lisse | La vis sert d'axe de pivot | Leviers, doigts d'indexage — voir la vis épaulée si le guidage est la fonction principale |
| Cuvette / bout nylon | Appuyer sans marquer | Blocage sur pièce finie |
L'imperdable : la vis qui ne tombe pas dans la machine
Sur un panneau qu'on ouvre en maintenance, une vis qui tombe dans la machine coûte une heure de recherche — ou une panne. La vis imperdable (vis captive) règle le problème : un collet lisse usiné derrière le filetage, plus fin que le taraudage du panneau, laisse la vis se dévisser tout en la retenant prisonnière du trou.
C'est une géométrie entièrement dépendante de votre panneau — épaisseur, filetage, course nécessaire — donc typiquement une pièce sur mesure. Indiquez l'épaisseur du panneau au devis, le reste se calcule.
Ce que le commerce tient — et là où nous commençons
| Votre besoin | En stock au négoce ? | La réponse |
|---|---|---|
| Vis moletée standard DIN 464 / 465 / 653, M3–M8, inox ou acier, longueur courante | Oui | Achetez-la en distribution |

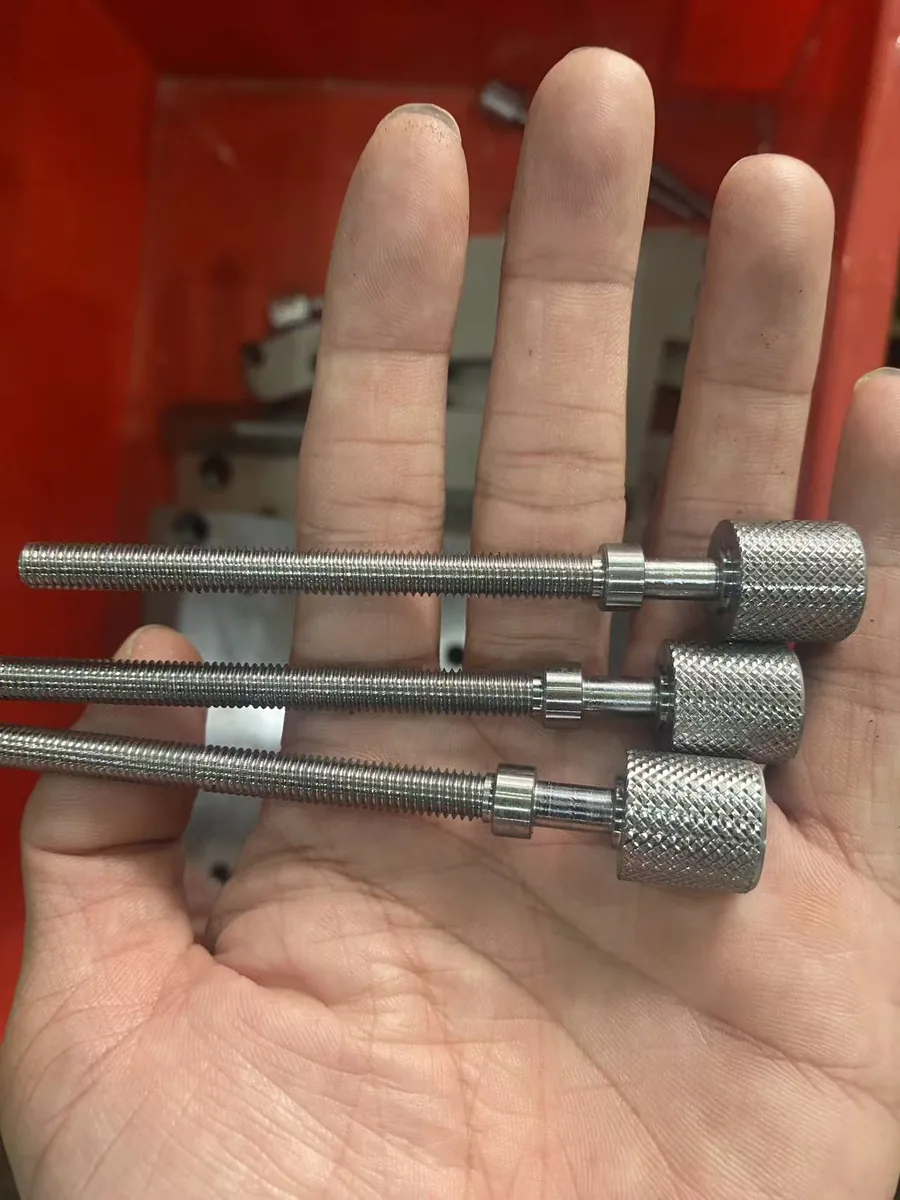

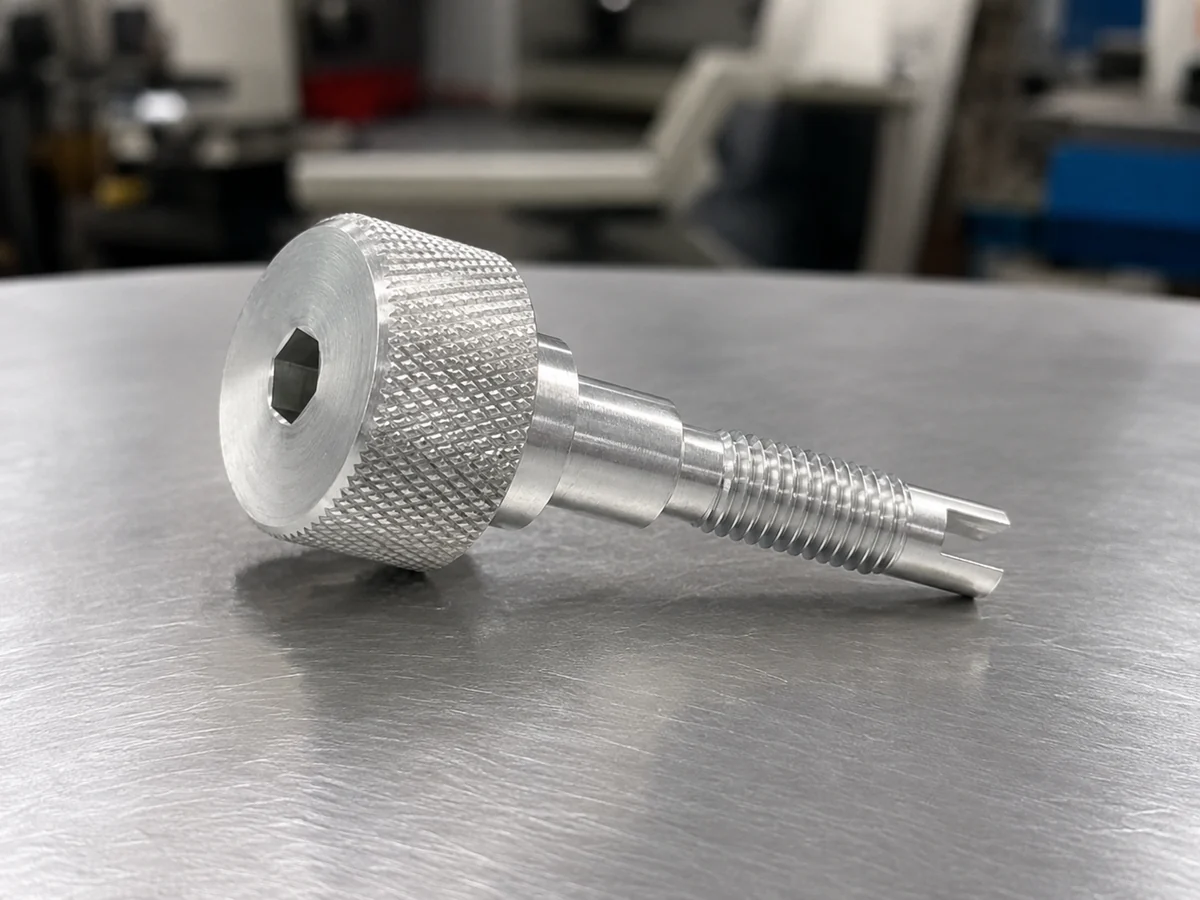

| Longueur hors gamme — la tige longue qui n'existe nulle part | Non | Usinée à la cote — voir le lot en photo ci-dessus |
| Tête au diamètre choisi, moletage droit ou croisé au choix | Non | Fabrication |
| Bout spécial — téton, pointe, fourche, épaulement, cuvette | Non | Fabrication sur plan |
| Imperdable aux cotes de votre panneau | Rarement compatible | Fabrication |
| Matière imposée — A4 / 316L, laiton, aluminium, POM isolant, titane | Très limité | Fabrication |
| Épaulement lisse entre collerette et filetage — ex. M6, épaulement 5 mm, filet 15 mm, inox A4 | Non : le filet DIN 464 / 653 va jusqu'à la collerette | Fabrication d'une pièce en 316L |
| Vis d'appareil ancien perdue ou cassée | Référence disparue | Reproduite d'après photo ou ingénierie inverse |
Matières et finitions
- Inox A2 (304) — l'usage général ; A4 (316L) en milieu marin ou chimique
- Laiton — électronique, instrumentation, aspect ; naturellement antigrippant sur taraudage inox
- Aluminium 6061 — quand chaque gramme compte, anodisation possible
- Acier traité — vis de blocage sollicitées, brunissage ou zingage
- POM — vis entièrement isolante pour l'électrotechnique
Moletage droit ou croisé usiné dans la masse, tolérance de filetage 6g, certificat matière 3.1 selon EN 10204 sur les commandes de série, pas sur échantillon ni pièce unitaire.
Dimensions des vis moletées DIN 464, DIN 653 et GB/T 834 — tableau M2 à M10
Une vis moletée DIN 464 M6 a une tête moletée de 24 mm de diamètre et 5 mm de haut sur une collerette de 12 mm, et mesure 15 mm du dessus de la tête au-dessous de la collerette. La vis moletée plate DIN 653 M6 garde la même tête de 24 × 5 mm sans collerette ; une M6 fabriquée selon la norme chinoise GB/T 834, le modèle de nos photos, a une tête de 20 mm.
DIN 464 — vis moletée haute à collerette
Une vis moletée DIN 464 a une tête moletée de diamètre dk et de hauteur k sur une collerette lisse de diamètre ds ; h va du dessus de la tête au-dessous de la collerette, et la longueur l se mesure de là au bout du filetage. La DIN 465 est la même vis avec une fente dans la tête.
| Taille | Pas P | Ø tête dk | Hauteur du moletage k | Ø collerette ds | Hauteur totale h |
|---|---|---|---|---|---|
| M2 | 0,4 | 9 | 2 | 4,5 | 5,3 |
| M2,5 | 0,45 | 11 | 2,5 | 5 | 6,5 |
| M3 | 0,5 | 12 | 2,5 | 6 | 7,5 |
| M4 | 0,7 | 16 | 3,5 | 8 | 9,5 |
| M5 | 0,8 | 20 | 4 | 10 | 11,5 |
| M6 | 1 | 24 | 5 | 12 | 15 |
| M8 | 1,25 | 30 | 6 | 16 | 18 |
| M10 | 1,5 | 36 | 8 | 20 | 23 |
Valeurs : DIN 464 d'après le tableau de normes de fasteners.eu et les pages catalogue DIN 464 de Ganter ; de M2,5 à M10, elles concordent aussi avec la liste d'un décolleteur allemand. Sur les vis DIN 464 et DIN 653 de catalogue, le filet va jusqu'à la collerette ou à la tête et finit par une fin de filet, sans gorge de dégagement.
DIN 653 — vis moletée plate
La vis moletée DIN 653 est la forme basse : la même tête moletée que la DIN 464, diamètre dk et hauteur k, sans collerette, le filetage part sous la tête. On la choisit quand la tête doit rester basse ou que la collerette d'une DIN 464 ne passe pas.
| Taille | Pas P | Ø tête dk | Hauteur de tête k |
|---|---|---|---|
| M3 | 0,5 | 12 | 2,5 |
| M4 | 0,7 | 16 | 3,5 |
| M5 | 0,8 | 20 | 4 |
| M6 | 1 | 24 | 5 |
| M8 | 1,25 | 30 | 6 |
| M10 | 1,5 | 36 | 8 |
Valeurs : DIN 653 d'après fasteners.eu, Ganter et schrauben-lexikon.de ; les trois concordent de M3 à M10.

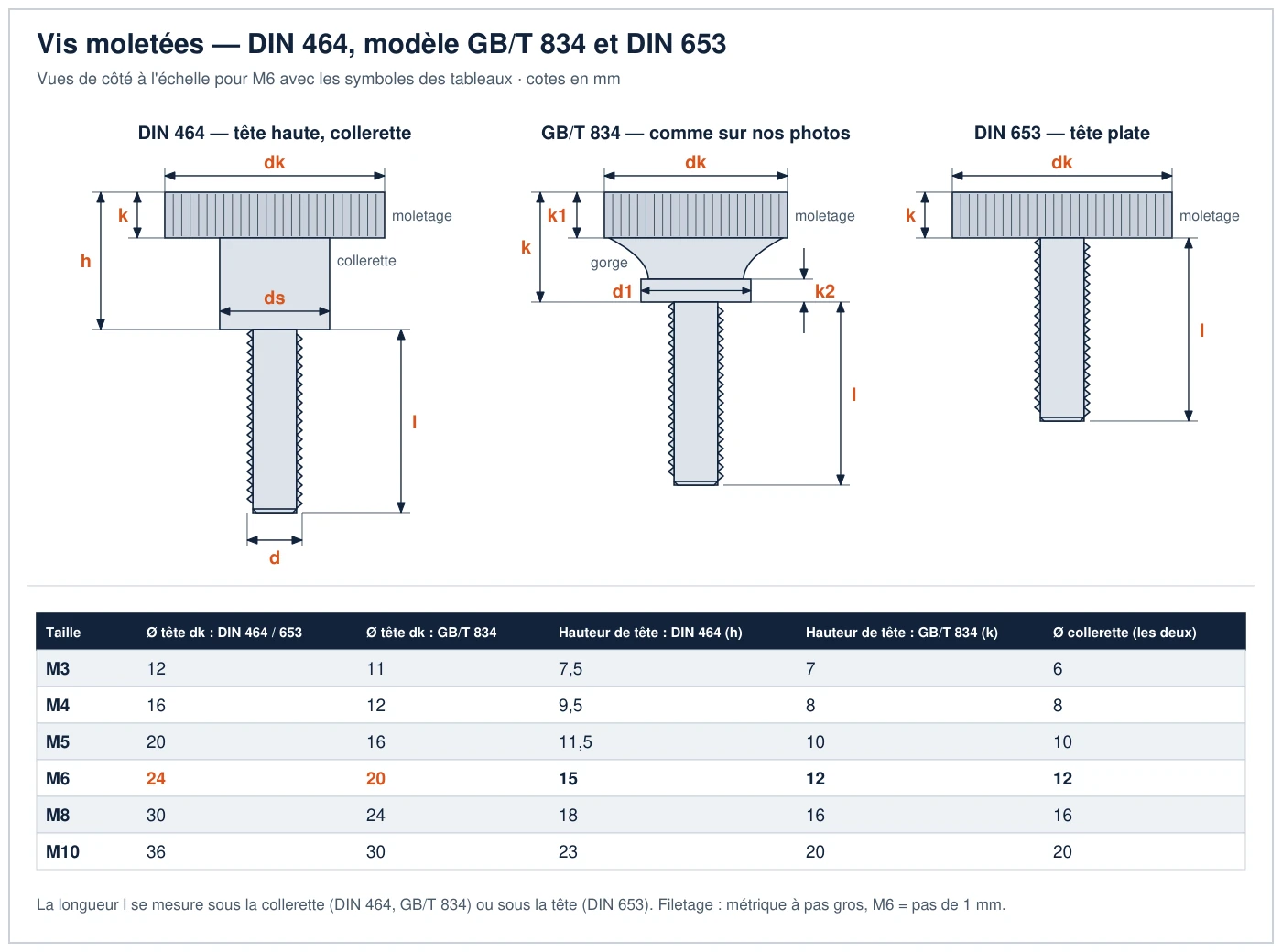

GB/T 834 — pourquoi deux vis moletées M6 n'ont pas la même tête
Une vis moletée M6 selon la GB/T 834, la norme nationale chinoise, a une tête de 20 mm, 4 mm de moins qu'en DIN 464, et 12 mm de hauteur totale au lieu de 15 mm. De M2,5 à M10, la tête GB/T 834 est la tête DIN 464 de la taille en dessous : la M6 porte la tête de 20 mm d'une DIN 464 M5, la M8 celle de 24 mm d'une DIN 464 M6. Le diamètre de collerette est le même dans les deux normes, 12 mm en M6.
La forme de la tête diffère aussi : un moletage de hauteur k1, une gorge, puis une collerette mince de diamètre d1 et d'épaisseur k2 (2,5 mm en M6), là où la DIN 464 porte son moletage sur une collerette droite. La GB/T 834 prévoit des longueurs de 2 à 45 mm ; les vis des photos sont faites selon elle en inox 304.
| Taille | Pas P | Ø tête dk | Hauteur totale k | Hauteur du moletage k1 | Ø collerette d1 | Épaisseur de collerette k2 | Longueurs l |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 7 | 4,7 | 2 | 4 | 0,8 | 2–8 |
| M2 | 0,4 | 8 | 5 | 2 | 4,5 | 1 | 2,5–10 |
| M2,5 | 0,45 | 9 | 5,5 | 2,2 | 5 | 1 | 3–12 |
| M3 | 0,5 | 11 | 7 | 2,8 | 6 | 1,2 | 4–16 |
| M4 | 0,7 | 12 | 8 | 3 | 8 | 1,5 | 5–16 |
| M5 | 0,8 | 16 | 10 | 4 | 10 | 2 | 6–20 |
| M6 | 1 | 20 | 12 | 5 | 12 | 2,5 | 8–25 |
| M8 | 1,25 | 24 | 16 | 6 | 16 | 3 | 10–30 |
| M10 | 1,5 | 30 | 20 | 8 | 20 | 3,8 | 12–35 |
Valeurs : GB/T 834-1988, recoupées avec un extrait publié de la norme ; la norme prévoit la classe 4.8 pour l'acier et A1-50 ou C4-50 pour l'inox, les vis des photos sont tournées en 304 (A2).
| Taille | DIN 464 : Ø tête × hauteur totale | GB/T 834 : Ø tête × hauteur totale | Écart de Ø de tête | Tête GB/T 834 = tête DIN 464 de la |
|---|---|---|---|---|
| M2,5 | 11 × 6,5 | 9 × 5,5 | 2 | M2 |
| M3 | 12 × 7,5 | 11 × 7 | 1 | M2,5 |
| M4 | 16 × 9,5 | 12 × 8 | 4 | M3 |
| M5 | 20 × 11,5 | 16 × 10 | 4 | M4 |
| M6 | 24 × 15 | 20 × 12 | 4 | M5 |
| M8 | 30 × 18 | 24 × 16 | 6 | M6 |
| M10 | 36 × 23 | 30 × 20 | 6 | M8 |
Pour un remplacement, mesurez la tête : une M6 à tête de 24 mm est une DIN 464 ou DIN 653, une M6 à tête de 20 mm est une GB/T 834. Les deux portent sur la même collerette de 12 mm ; sur un même panneau, un jeu mélangé se voit aux têtes.
Dimensions par taille
Vis moletée M3 : dimensions
Une vis moletée M3 (filetage M3 × 0,5) a selon la DIN 464 une tête moletée de 12 mm de diamètre et 2,5 mm de haut, une collerette de 6 mm et 7,5 mm de hauteur totale ; la DIN 653 plate en M3 garde la tête de 12 × 2,5 mm sans collerette ; selon la GB/T 834, la M3 a une tête de 11 mm, 7 mm de hauteur totale et une collerette de 6 × 1,2 mm.
Vis moletée M4 : dimensions
Une vis moletée M4 (filetage M4 × 0,7) a selon la DIN 464 une tête moletée de 16 mm de diamètre et 3,5 mm de haut, une collerette de 8 mm et 9,5 mm de hauteur totale ; la DIN 653 plate en M4 garde la tête de 16 × 3,5 mm sans collerette ; selon la GB/T 834, la M4 a une tête de 12 mm, 8 mm de hauteur totale et une collerette de 8 × 1,5 mm.
Vis moletée M5 : dimensions
Une vis moletée M5 (filetage M5 × 0,8) a selon la DIN 464 une tête moletée de 20 mm de diamètre et 4 mm de haut, une collerette de 10 mm et 11,5 mm de hauteur totale ; la DIN 653 plate en M5 garde la tête de 20 × 4 mm sans collerette ; selon la GB/T 834, la M5 a une tête de 16 mm, 10 mm de hauteur totale et une collerette de 10 × 2 mm.
Vis moletée M6 : dimensions
Une vis moletée M6 (filetage M6 × 1) a selon la DIN 464 une tête moletée de 24 mm de diamètre et 5 mm de haut, une collerette de 12 mm et 15 mm de hauteur totale ; la DIN 653 plate en M6 garde la tête de 24 × 5 mm sans collerette ; selon la GB/T 834, la M6 a une tête de 20 mm, 12 mm de hauteur totale et une collerette de 12 × 2,5 mm.
Vis moletée M8 : dimensions
Une vis moletée M8 (filetage M8 × 1,25) a selon la DIN 464 une tête moletée de 30 mm de diamètre et 6 mm de haut, une collerette de 16 mm et 18 mm de hauteur totale ; la DIN 653 plate en M8 garde la tête de 30 × 6 mm sans collerette ; selon la GB/T 834, la M8 a une tête de 24 mm, 16 mm de hauteur totale et une collerette de 16 × 3 mm.
Vis moletée M10 : dimensions
Une vis moletée M10 (filetage M10 × 1,5) a selon la DIN 464 une tête moletée de 36 mm de diamètre et 8 mm de haut, une collerette de 20 mm et 23 mm de hauteur totale ; la DIN 653 plate en M10 garde la tête de 36 × 8 mm sans collerette ; selon la GB/T 834, la M10 a une tête de 30 mm, 20 mm de hauteur totale et une collerette de 20 × 3,8 mm.
Inox A2 (304), A4 (316L) ou A1 (303) : quelle vis moletée pour un bateau
Pour un bateau, un accastillage ou tout ce qui prend les embruns, une vis moletée doit être en inox A4 (316 ou 316L), qui contient 2,0 à 2,5 % de molybdène contre la piqûre par les chlorures ; l'A2 (304) sert en intérieur et en eau douce. Les vis moletées inox de catalogue sont souvent en 1.4305 (A1, AISI 303), un inox de décolletage au soufre, le moins résistant des trois à la corrosion.
| Nuance | Autres désignations | Ce qui la distingue | Où monter une vis moletée de cette nuance |
|---|---|---|---|
| A2 (304) | 1.4301 · X5CrNi18-10 · SUS304 | Cr 17,5–19,5 %, Ni 8,0–10,5 %, sans molybdène | machines, agroalimentaire, armoires électriques, intérieur et eau douce ; la nuance des vis des photos |
| A4 (316L) | 1.4404 · X2CrNiMo17-12-2 · SUS316L | Mo 2,0–2,5 % (EN 10088 ; l'ASTM admet 2,0–3,0 %), Ni 10,0–13,0 %, C ≤ 0,030 % | bateau et accastillage, embruns, piscine, sel de déneigement, chimie |
| A4 (316) | 1.4401 · X5CrNiMo17-12-2 · SUS316 | comme le 316L, carbone jusqu'à 0,07 % | les mêmes emplois ; les deux se vendent comme A4 |
| A1 (303) | 1.4305 · X8CrNiS18-9 · SUS303 | S 0,15–0,35 % pour l'usinage | l'inox courant des vis moletées DIN 464 et DIN 653 de catalogue ; intérieur, pas l'eau de mer |
Inox contre inox, un filetage peut gripper s'il est serré vite et à sec ; une vis moletée se serre à la main, et un peu de pâte anti-grippage sur le filet l'évite. Le détail des nuances A2 et A4 est sur la page visserie inox A4 (316L).
Exemple : vis moletée M6 à épaulement en inox A4, pour un bateau
La demande : filetage M6 × 1 sur 15 mm, épaulement lisse de 5 mm entre la collerette et le filetage, inox A4 pour l'eau de mer, 2 à 10 pièces, en remplacement sur un bateau. La DIN 464 existe en A4 de M3 à M8, mais son filet va jusqu'à la collerette : l'épaulement lisse ne figure dans aucun catalogue, et la vis s'usine d'une pièce dans une barre de 316L.
| Caractéristique | Valeur | Catalogue ou fabrication |
|---|---|---|
| Filetage | M6 × 1 sur 15 mm | filetage normalisé, tolérance 6g |
| Épaulement | lisse, 5 mm de long, entre la collerette et le filetage | fabrication : sur la DIN 464 le filet va jusqu'à la collerette |
| Tête | moletée ; DIN 464 : 24 × 5 mm, GB/T 834 : 20 × 5 mm ; ou la cote de l'ancienne vis | selon la norme ou mesurée |
| Matière | inox A4, 316L (1.4404) | la DIN 464 existe en A4 de M3 à M8 |
| Quantité | 2 à 10 pièces | fabrication dès 1 pièce |
Trois épaulements possibles — précisez lequel
Un épaulement peut avoir le diamètre du filetage, être plus large ou plus fin, et chacun a une autre fonction ; son diamètre se note sur le plan avec sa longueur.
| Épaulement | Diamètre en M6 | Ce qu'il fait |
|---|---|---|
| Lisse, au diamètre du filetage | 6 mm | une portée lisse sur laquelle une pièce articulée, une sangle ou une ferrure tourne ou se serre, en appui sur le métal et non sur les sommets de filet |
| Plus large que le filetage | 8 mm par exemple | arrête la vis à une profondeur donnée : elle vient en butée sur l'épaulement et tient la pièce sans l'écraser — voir la vis épaulée |
| Réduit, sous le fond de filet | moins de 4,77 mm, le fond de filet du M6 × 1 | rend la vis imperdable : dévissée du taraudage du panneau, elle reste dans le trou sans tomber |
Pour chiffrer : le diamètre et la hauteur de la tête, ou l'ancienne vis à côté d'une règle ; le diamètre et la longueur de l'épaulement ; la longueur filetée ; la matière et la quantité. Devis en 12 heures.
Ce qu'il faut préciser dans votre demande
- Le filetage — diamètre × pas, et la longueur filetée
- La tête — diamètre et hauteur souhaités, moletage droit ou croisé ; ou l'usage, et nous proposons
- Le bout — plat, téton, pointe, fente, épaulement, cuvette
- Imperdable ou non — avec l'épaisseur du panneau si oui
- La matière et la quantité — à partir de 1 pièce
Pas de plan ? Une photo de l'ancienne vis avec un pied à coulisse posé dessus suffit — c'est le point de départ de la plupart de nos fabrications.
Un autre élément de manœuvre fileté : le doigt d'indexage, M10 × 1 à M20 × 1,5 avec pion de 5 à 10 mm, sur doigts d'indexage sur mesure.
Questions fréquentes
Envoyez un plan, un croquis ou l'ancienne vis. Cinq cotes la définissent : filetage, longueur filetée, diamètre et hauteur de tête, type de moletage, forme du bout. Nous reconstruisons le plan, vous validez, nous fabriquons — ni minimum, ni frais d'outillage, devis en 12 heures.
Le couple passe par les doigts, donc par la tête : 10–12 mm pour un M3–M4 léger, 16–20 mm pour un M5–M6 qui tient sous vibrations, 25–30 mm pour un M8 sérieux. Avec des gants, majorez d'un cran et prenez le moletage croisé.
Droit : prise fine, aspect instrument. Croisé : accroche supérieure, surtout gants ou mains grasses, meilleure tolérance à l'usure — le défaut par défaut en atelier. Les deux s'usinent dans toutes nos matières.
Oui : un collet lisse usiné derrière le filetage retient la vis dans le panneau une fois dévissée. La géométrie dépend de l'épaisseur du panneau et du filetage — indiquez-les au devis, le reste se calcule.
Plat, bombé, téton pilote, pointe, fendu, épaulement d'axe, cuvette, bout nylon — le bout fait la fonction de la vis. Dites-nous l'application, nous proposons.
Oui — c'est la demande la plus courante : la vis d'appareil ancien, perdue ou cassée, jamais standardisée. Une pièce se fabrique comme cent : devis en 12 heures, 5 à 10 jours ouvrés plus transport.
Inox A2 (304) pour l'usage général et A4 (316L) pour le milieu marin ou chimique, laiton pour l'électronique et l'aspect, aluminium 6061 quand la masse compte, acier traité pour les vis de blocage sollicitées, POM pour l'isolation électrique. Le moletage s'usine dans toutes ces matières. Certificat matière 3.1 selon EN 10204 sur les commandes de série, pas sur échantillon ni pièce unitaire.
Selon la DIN 464, une vis moletée M6 a une tête moletée de 24 mm de diamètre et 5 mm de haut sur une collerette de 12 mm, et mesure 15 mm du dessus de la tête au-dessous de la collerette. La DIN 653 plate garde la tête de 24 × 5 mm sans collerette. Une M6 selon la GB/T 834 a une tête de 20 mm, une hauteur totale de 12 mm et une collerette de 12 × 2,5 mm. Le filetage est M6 × 1 dans les trois cas.
La DIN 464 est la vis moletée haute à collerette, la DIN 465 la même vis avec une fente dans la tête, la DIN 653 la vis moletée plate sans collerette. DIN 464 et DIN 653 ont la même tête : 24 mm de diamètre et 5 mm de haut en M6, 30 × 6 mm en M8.
Parce qu'elle suit la norme chinoise GB/T 834 et non la DIN 464. De M2,5 à M10, la tête GB/T 834 est celle de la DIN 464 de la taille en dessous : 20 mm en M6, 24 mm en M8, 30 mm en M10. La collerette est la même, 12 mm en M6. Pour la remplacer à l'identique, mesurez la tête et envoyez la cote.
