Vous avez besoin d'une entretoise de section carrée que personne ne référence — 30 × 30, une hauteur au choix, un trou lisse et non fileté ? C'est l'une des demandes les plus fréquentes qui nous arrivent en français, et l'une des plus simples à produire. Devis en 12 heures, dès 1 pièce.
La demande type : 30 × 30, hauteur 20, trou lisse Ø10
Voici, mot pour mot, une demande reçue par notre formulaire — elle tient en une phrase et contient déjà tout ce qu'il faut pour chiffrer :
"Entretoise de section carrée 30 x 30, de hauteur 20 et percée d'un trou lisse de diamètre 10 mm." — quantité demandée : 2 à 10 pièces.

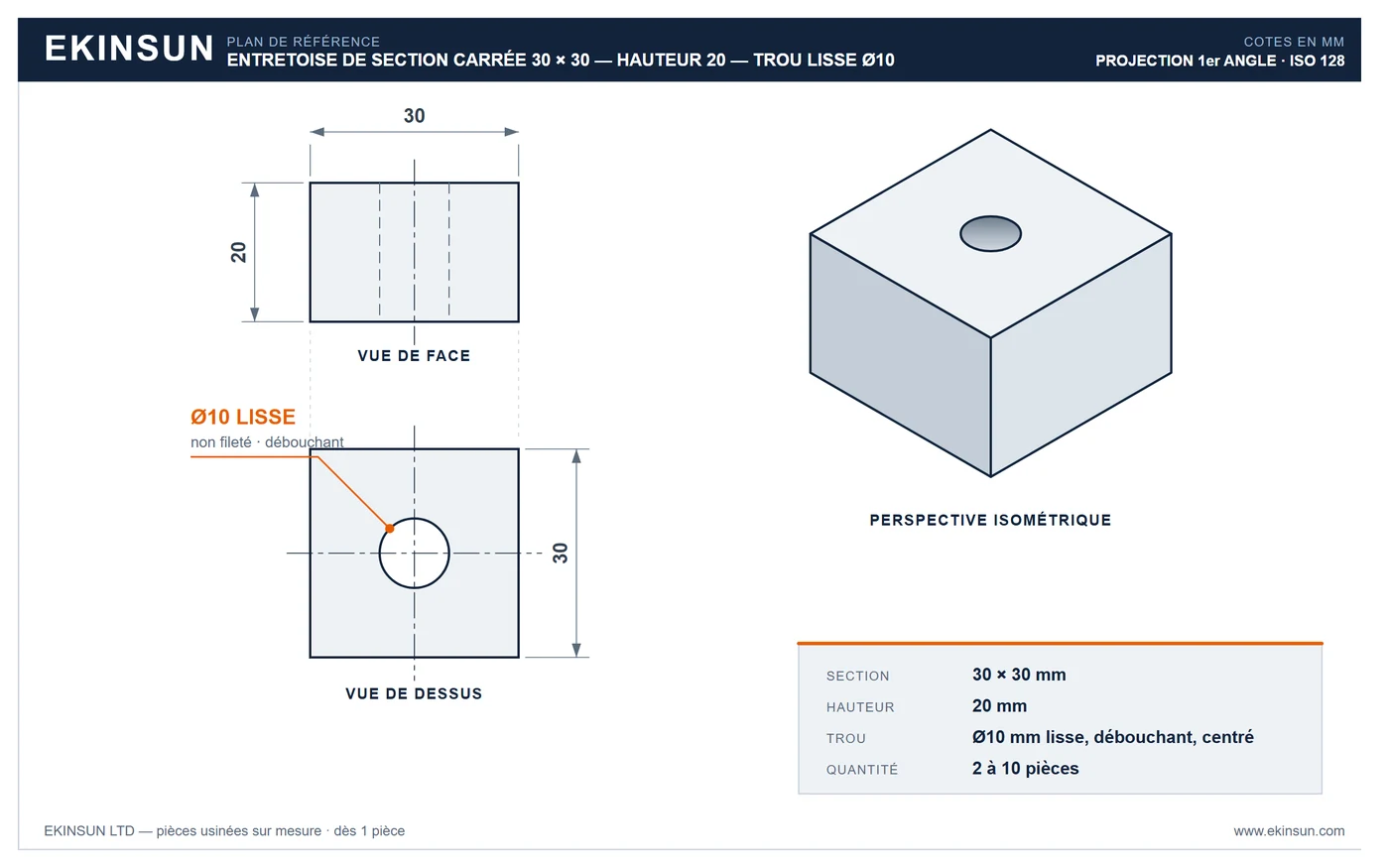

Trois cotes, une quantité. Nous en tirons le plan de référence ci-dessous, que nous renvoyons systématiquement avant usinage : c'est le moment où l'on vérifie ensemble qu'on a compris la même pièce.

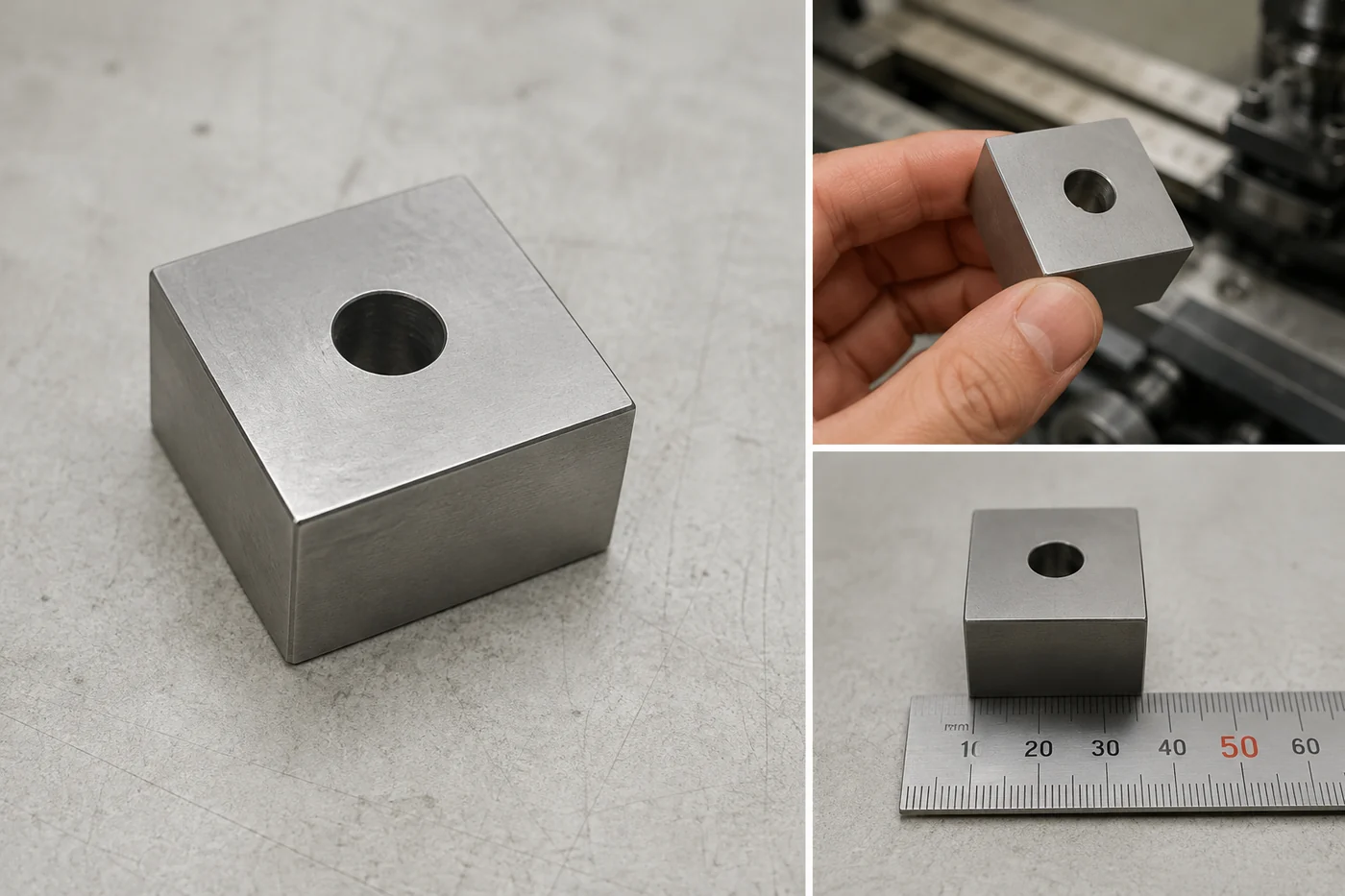

Ce que le plan ne disait pas, et que la réponse a tranché. À la question « le Ø10, c'est un passage ou un logement ? », le client a répondu passage de vis. Cette seule réponse a figé toute la commande : inox 304 (1.4301), 10 pièces, Ø10 percé en une passe, 5 jours ouvrés. Pas d'alésage, pas de H7, pas de seconde opération. Si la réponse avait été l'inverse, le même plan aurait voulu dire alésoir et prix plus élevé.
La pièce fait 18 000 mm³ de matière brute ; le trou Ø10 en retire 1 571 mm³. Il reste 16,4 cm³ — c'est ce volume qui fixe la masse et le coût matière, et il est assez faible pour que le prix soit dominé par la préparation, pas par la matière.
Ce que le catalogue ne couvre pas
Les entretoises du commerce sont presque toutes rondes ou tubulaires, dans des longueurs normalisées, avec un alésage calibré sur les vis courantes. Dès que la section devient carrée ou que la hauteur sort de la grille, il faut usiner. Voici où passe la frontière :
| Ce que vous demandez | Au catalogue ? | Ce que nous faisons |
|---|---|---|
| Section carrée 30 × 30, hauteur 20, trou Ø10 lisse | Non — l'offre s'arrête aux entretoises rondes et aux colonnettes filetées | Barre carrée 30 × 30 tronçonnée, deux faces dressées à 20 ±0,05 mm, trou Ø10 percé ou alésé |
| Trou Ø10 H7 pour un axe qui doit coulisser | Non — les entretoises du commerce sont percées large exprès | Perçage Ø9,8 puis alésoir ou barre d'alésage : Ø10 H7, soit +0,015 / 0 |
| Hauteur hors grille (18,5 · 22 · 27,3 mm…) | Non — les hauteurs sont normalisées de 5 en 5 | Toute hauteur entre 3 et 300 mm, à la cote demandée |
| Section carrée en inox 1.4404 (316L) | Rarement — l'aluminium brut domine l'offre | Barre inox 1.4301 (304) ou 1.4404 (316L), certificat 3.1 selon EN 10204 sur demande |
| Trou décentré, deux trous, ou un lamage sur une face | Non | Fraisage dans la masse : la position des trous est libre |
| Entretoise carrée 30 × 30 percée Ø11, aluminium brut, quantité 500 | Oui — c'est un article de profilé courant | Achetez-la au catalogue : à cette quantité et sur cette cote, le stock sera toujours moins cher que l'usinage |
Un trou lisse Ø10, est-ce un passage de M10 ? Non, de M8
C'est la seule vraie question technique de cette pièce, et c'est celle qui change le prix. Un trou « lisse » veut simplement dire non fileté — il ne dit pas à quoi il sert, et il y a trois réponses possibles.
Ce que ce n'est pas : un passage de M10. Selon ISO 273, le passage d'une M10 vaut Ø10,5 en série fine, Ø11 en série moyenne et Ø12 en série large. Un Ø10 est plus serré que la plus serrée des trois : la vis M10 ne passera pas.
Ce que c'est le plus souvent : un passage de M8. Le trou de passage d'une vis M8 en série large vaut exactement Ø10,0 — la norme qui disqualifie la M10 fait de Ø10 la cote de catalogue pour la M8. Quand un plan demande un trou lisse Ø10 débouchant, la vis qui le traverse est donc presque toujours une M8 avec du jeu. C'est ce qu'a confirmé la demande ci-dessus. Reste la troisième lecture : un logement pour un axe, une goupille ou un tube de Ø10 — et c'est la seule des trois qui exige un ajustement.
| Fonction réelle du trou | Cote à demander | Tolérance | Comment on l'obtient |
|---|---|---|---|
| Passage large d'une vis M8 | Ø10 — série large, ISO 273 | H13 | Foret Ø10, une passe — c'est la raison habituelle d'un « trou lisse Ø10 » |
| Passage moyen d'une vis M8 | Ø9 (série moyenne, ISO 273) | H13 | Foret Ø9, une passe |
| Passage moyen d'une vis M10 | Ø11 (série moyenne, ISO 273) | H13 | Foret Ø11, une passe |
| Passage serré d'une vis M10 (centrage) | Ø10,5 (série fine, ISO 273) | H12 | Foret Ø10,5, une passe |
| Axe ou goupille Ø10 qui coulisse | Ø10 H7 | +0,015 / 0 | Perçage Ø9,8 puis alésoir machine ou barre d'alésage |
| Tube Ø10 collé ou emmanché léger | Ø10 H8 | +0,022 / 0 | Alésage à la barre |
À vérifier avant de commander : si le trou doit laisser passer une vis M10, demandez Ø11 et non Ø10. Si c'est un axe Ø10, précisez H7 — sinon nous livrons le trou brut de foret, qui peut mesurer jusqu'à Ø10,15 et laisser l'axe flotter. Les deux versions sont correctes, elles ne coûtent simplement pas le même prix.
Quels procédés CNC produisent cette pièce
Une entretoise carrée percée est une pièce prismatique simple : plusieurs chemins d'usinage y mènent, et le bon choix dépend de la quantité et de ce qui doit être tenu. Voici les quatre routes réalistes, et celle qu'on écarte.
| Procédé | Ce que vous obtenez | Quand le choisir | Sa limite |
|---|---|---|---|
| Barre carrée étirée 30 × 30, tronçonnée puis dressée | Section brute d'étirage, deux faces usinées et parallèles, hauteur à la cote, trou percé ou alésé | Le choix par défaut de 1 à 50 pièces quand la section est standard | La section reste celle de la barre (tolérance d'étirage, aspect brut sur les 4 flancs) |
| Fraisage dans la masse, CNC 3 axes | Les 6 faces usinées, section à la cote et d'équerre, état de surface homogène | Section non standard, équerrage exigé, trous décentrés ou lamages | Plus de copeaux, plus de temps machine — donc plus cher à l'unité |
| Tournage, brut carré en mandrin 4 mors | Un trou rigoureusement perpendiculaire à la face d'appui, alésé dans la même prise | Quand la perpendicularité trou / face est la cote critique | Bridage long à régler ; sans intérêt si le trou est un simple passage |
| Découpe laser ou jet d'eau dans une plaque de 20, puis reprise | Contour et trou dégrossis très vite dans une plaque à l'épaisseur | Au-delà de 50 à 100 pièces | Chants coniques et zone affectée thermiquement ; le trou doit être repris pour tenir une tolérance |
| Sciage seul, sans reprise | Rien d'exploitable | Jamais pour cette pièce | ±0,5 mm sur la hauteur et deux faces non parallèles : l'écartement n'est plus garanti |
Pour la demande décrite plus haut — 30 × 30, hauteur 20, Ø10, deux à dix pièces — la route est la première : tronçonnage d'une barre carrée étirée, puis dressage des deux faces dans la même prise en étau, puis perçage. Le dressage en une seule prise n'est pas un détail : c'est lui qui garantit que les deux faces sont parallèles, et le parallélisme est la véritable fonction d'une entretoise.
Si votre section n'existe pas en barre étirée, ou si vous voulez les quatre flancs usinés, on bascule sur le fraisage dans la masse — même pièce, même plan, prix différent. Nous le disons dans le devis plutôt qu'après.
C'est aussi pour cette raison que ces pièces reviennent si souvent en réparation de matériel agricole et viticole : sur un longeron ou un bâti soudé, l'entretoise carrée s'appuie à plat et ne tourne pas au serrage, là où une entretoise ronde pivote sous la clé et marque la tôle. Sur ces mêmes bâtis, la pièce qu'elle écarte est le plus souvent une équerre sur mesure.
Matières comparées pour une entretoise carrée 30 × 30 × 20
À géométrie identique, le choix de matière change la masse d'un facteur six et le prix d'usinage d'un facteur deux à trois. Les masses ci-dessous sont calculées sur le volume réel de 16,4 cm³, trou déduit — ce ne sont pas des ordres de grandeur.
| Matière | Désignation | Masse de la pièce | Usinabilité | Quand la choisir |
|---|---|---|---|---|
| Aluminium | EN AW-6061 T6 | 44 g | Excellente | Le défaut raisonnable : léger, économique, anodisable en couleur ou en dur |
| Aluminium | EN AW-7075 T6 | 46 g | Très bonne | Charge mécanique élevée à masse égale ; tenue à la corrosion moindre que le 6061 |
| Inox | 1.4301 (304 / A2) | 130 g | Moyenne | Extérieur, humidité, agroalimentaire ; le compromis inox le plus courant |
| Inox | 1.4404 (316L / A4) | 131 g | Moyenne à difficile | Milieu marin, chloré ou chimique ; certificat 3.1 selon EN 10204 disponible |
| Acier | C45 ou S355 | 129 g | Bonne | Charge élevée à coût matière minimal — à protéger (zingage, peinture) |
| Laiton | CW614N | 139 g | Excellente | Contact électrique, amagnétique, aspect ; s'usine plus vite que l'aluminium |
| Titane | Grade 5 (Ti-6Al-4V) | 73 g | Difficile | Quand le rapport résistance / masse justifie le surcoût |
| Plastique | POM-C (polyacétal) | 23 g | Excellente | Isolation électrique, amortissement, pas de marquage de la pièce en appui |
Deux remarques que les tableaux de densité ne disent pas. D'abord, une entretoise en aluminium serrée entre deux pièces en acier finit par se mater sous la précharge : au-delà d'un certain couple, il faut passer à l'inox ou à l'acier même si la masse plaide pour l'aluminium. Ensuite, une entretoise en aluminium en contact avec de l'inox en extérieur crée un couple galvanique — dans ce cas, le POM-C ou l'inox résolvent le problème mieux qu'un traitement de surface. Le détail des nuances est repris sur nos fiches acier 42CrMo4 et POM / polyacétal.
Parallélisme et perpendicularité : les cotes qui comptent vraiment
Sur une entretoise, la cote fonctionnelle n'est ni la section ni le diamètre : c'est la hauteur, et surtout la constance de cette hauteur d'un bord à l'autre. Deux faces non parallèles font travailler la vis de serrage en flexion et desserrent l'assemblage sous vibration. Voici ce que donne le standard, et ce que l'usinage permet d'obtenir.
| Caractéristique | Standard ISO 2768-mK | Ce que nous tenons en usinage | Pourquoi ça compte |
|---|---|---|---|
| Section 30 × 30 | ±0,2 mm | ±0,05 mm si la pièce est fraisée | Jeu dans un logement ou entre deux flancs |
| Hauteur 20 | ±0,2 mm | ±0,05 mm | C'est la cote d'écartement — la seule vraiment fonctionnelle |
| Parallélisme des deux faces | 0,1 mm | 0,02 mm (dressage en une seule prise) | Évite la flexion de la vis et le desserrage sous vibration |
| Perpendicularité trou / face | 0,2 mm | 0,05 mm | Un axe dans un trou de travers grippe ou marque l'alésage |
| État de surface des faces d'appui | Ra 3,2 | Ra 1,6 | Portée d'appui plus régulière, moins de matage |
| Arêtes | Non spécifié | Chanfrein 0,3 × 45° sur toutes les arêtes | Sécurité au montage, pas de bavure sous la portée |
Le tableau complet des ajustements ISO 286 est consultable sur notre page tolérances et ajustements si vous devez choisir entre H7, H8 et H9 pour l'alésage.
Ce qu'il faut nous envoyer pour un devis
Pour cette pièce, aucun plan CAO n'est nécessaire. Une phrase suffit, à condition qu'elle réponde à ces six points :
- Section et hauteur — par exemple 30 × 30, hauteur 20.
- Diamètre du trou et sa fonction — passage de vis, ou logement d'un axe Ø10 ? C'est ce qui décide entre le perçage et l'alésage H7.
- Matière — ou simplement l'environnement (intérieur, extérieur, marin, contact électrique) et nous proposons.
- Quantité — donnez deux quantités si vous hésitez, le prix unitaire chute vite.
- Traitement de surface — brut, anodisé, zingué, passivé.
- Cote critique — s'il n'y en a qu'une à tenir absolument, dites laquelle.
Vous n'avez ni cotes ni plan, seulement une pièce usée à remplacer ? Envoyez une photo avec un réglet ou un pied à coulisse dans le champ : nous relevons la géométrie et redessinons le plan. C'est la démarche décrite sur notre page ingénierie inverse, et elle marche très bien sur des pièces aussi simples.
Questions fréquentes sur les entretoises carrées
Quelle est la différence entre une entretoise carrée et une entretoise ronde ?
La fonction est la même : maintenir un écartement. La section carrée apporte trois choses que la ronde ne donne pas — elle ne roule pas sur l'établi au montage, elle s'appuie à plat contre un profilé ou un flanc de châssis, et elle offre une surface d'appui plus grande à hauteur égale : 900 mm² pour un 30 × 30 contre 707 mm² pour un Ø30. En revanche la ronde se tourne en une seule prise, donc elle coûte moins cher à géométrie équivalente.
Un trou lisse Ø10 convient-il au passage d'une vis M10 ?
Non. Selon ISO 273, le trou de passage d'une vis M10 vaut Ø10,5 en série fine, Ø11 en série moyenne et Ø12 en série large : un Ø10 est plus serré que la plus serrée des trois, la M10 ne passera pas. Ø10 n'est pourtant pas une cote bâtarde — c'est exactement le trou de passage d'une vis M8 en série large. Un plan qui demande un trou lisse Ø10 débouchant fait donc presque toujours passer une M8 avec du jeu. La seule autre lecture est un logement pour un axe, une goupille ou un tube de Ø10, et c'est le seul cas où l'ajustement compte plus que la cote nominale.
Pouvez-vous usiner une entretoise carrée à partir de 2 pièces ?
Oui, le minimum est de 1 pièce. Sur une pièce aussi petite, le temps de coupe est négligeable : le prix est fait de la préparation, du bridage et du réglage. C'est pourquoi le passage de 2 à 10 pièces ne double pas le prix, il fait chuter le prix unitaire. Si vous hésitez entre 2 et 10, demandez les deux quantités dans la même consultation.
Quelle matière choisir pour une entretoise carrée 30 × 30 ?
L'aluminium EN AW-6061 couvre la majorité des cas : la pièce pèse 44 g, s'usine vite et s'anodise. Passez à l'inox 1.4301 (304) ou 1.4404 (316L) en extérieur, en milieu humide ou en agroalimentaire, en acceptant 130 g et un prix plus élevé. Le laiton CW614N s'impose en contact électrique, le POM-C quand il faut isoler ou amortir, et le titane Grade 5 quand chaque gramme compte.
Faut-il un plan CAO pour faire usiner une entretoise carrée ?
Non. Pour cette pièce, trois cotes suffisent : la section, la hauteur et le diamètre du trou. Un croquis à main levée, une photo de la pièce d'origine avec un pied à coulisse, ou même une simple phrase suffisent à lancer un devis. Nous redessinons le plan de référence et vous le renvoyons pour validation avant tout usinage.
Quelle tolérance tenez-vous sur la hauteur et sur le trou ?
Sans indication, nous travaillons en ISO 2768-mK, soit ±0,2 mm sur la section et sur la hauteur. En dressant les deux faces dans la même prise, nous tenons couramment ±0,05 mm sur la hauteur et 0,02 mm de parallélisme entre les faces. Le trou brut de foret se situe autour de H12 ; s'il doit recevoir un axe, nous l'alésons en Ø10 H7, soit +0,015 / 0.
Qui peut usiner une entretoise carrée sur mesure en France ou en Belgique ?
Tout atelier de fraisage équipé d'un étau et d'une perceuse peut la faire ; la difficulté n'est pas technique, elle est commerciale — beaucoup d'ateliers refusent les séries de 2 à 10 pièces. EKINSUN accepte ces quantités : envoyez la section, la hauteur, le diamètre du trou et la matière, et vous recevez le prix et le délai sous 12 heures, livraison en France, Belgique, Suisse et Luxembourg.
Voir aussi : entretoises et douilles d'écartement sur mesure pour les versions tubulaires, à collerette, étagées et filetées, petites pièces mécaniques sur mesure pour les pièces prismatiques de ce format, et usinage CNC pour les moyens et les matières disponibles. Version anglaise de cette page : square spacer 30 × 30 with a plain Ø10 hole.
