Tableau des douilles Taper Lock 1008 à 4040
Les douilles Taper Lock vont de la 1008, 22,3 mm de long et 35 mm au grand bout, à la 5050 ; chacune est une douille conique fendue qui se tire dans un moyeu assorti au serrage de ses vis et serre l'arbre comme un frettage. Le tableau couvre 1008 à 4040, où se trouvent la plupart des pignons, poulies et accouplements. EKINSUN LTD est un fabricant de pièces usinées qui fait les moyeux, pignons et poulies où vont ces douilles et alèse les douilles aux cotes qu'aucune liste ne porte.
| Référence | Longueur (mm) | Ø grand bout (mm) | Vis (nombre × BSW) | Clé 6 pans (mm) | Couple (Nm) | Plus grand alésage selon la référence (po) | Plus grand alésage métrique, rainure normale (mm) |
|---|---|---|---|---|---|---|---|
| 1008 | 22,3 | 35 | 2 × 1/4 | 3 | 5,6 | 1 | 25 |
| 1108 | 22,3 | 38 | 2 × 1/4 | 3 | 5,6 | 1,1 | 28 |
| 1210 | 25,4 | 47,5 | 2 × 3/8 | 5 | 20 | 1,2 | 32 |
| 1610 | 25,4 | 57 | 2 × 3/8 | 5 | 20 | 1,6 | 42 |
| 1615 | 38,1 | 57 | 2 × 3/8 | 5 | 20 | 1,6 | 42 |
| 2012 | 31,8 | 70 | 2 × 7/16 | 6 | 30 | 2 | 50 |
| 2517 | 44,5 | 85,5 | 2 × 1/2 | 6 | 50 | 2,5 | 60 |
| 3020 | 50,8 | 108 | 2 × 5/8 | 8 | 90 | 3 | 75 |
| 3030 | 76,2 | 108 | 2 × 5/8 | 8 | 90 | 3 | 75 |
| 3525 | 63,5 | 127 | 3 × 1/2 | 10 | 115 | 3,5 | selon fabricant |
| 3535 | 89 | 127 | 3 × 1/2 | 10 | 115 | 3,5 | selon fabricant |
| 4030 | 76,2 | 146 | 3 × 5/8 | 12 | 170 | 4 | selon fabricant |
| 4040 | 102 | 146 | 3 × 5/8 | 12 | 170 | 4 | selon fabricant |
Un moyeu, un pignon ou une poulie pour une de ces douilles ? Indiquez la douille, l'arbre et sa rainure, la pièce et la quantité. Les douilles standard peuvent aussi être fournies sur stock ; les pièces à alésage conique sont faites dès 1 pièce, et plus il y a de pièces, plus le prix unitaire baisse. Devis en 12 heures.
Longueurs, diamètres, vis, clés et couples d'après les données techniques d'un fabricant de douilles, longueurs et tailles de vis recoupées avec le tableau d'un second fabricant ; le plus grand alésage métrique est le plus grand alésage standard à rainure normale, des alésages plus grands à rainure réduite existent pour certaines tailles. Les couples sont ceux de ce fabricant ; la valeur livrée avec la douille posée fait foi.

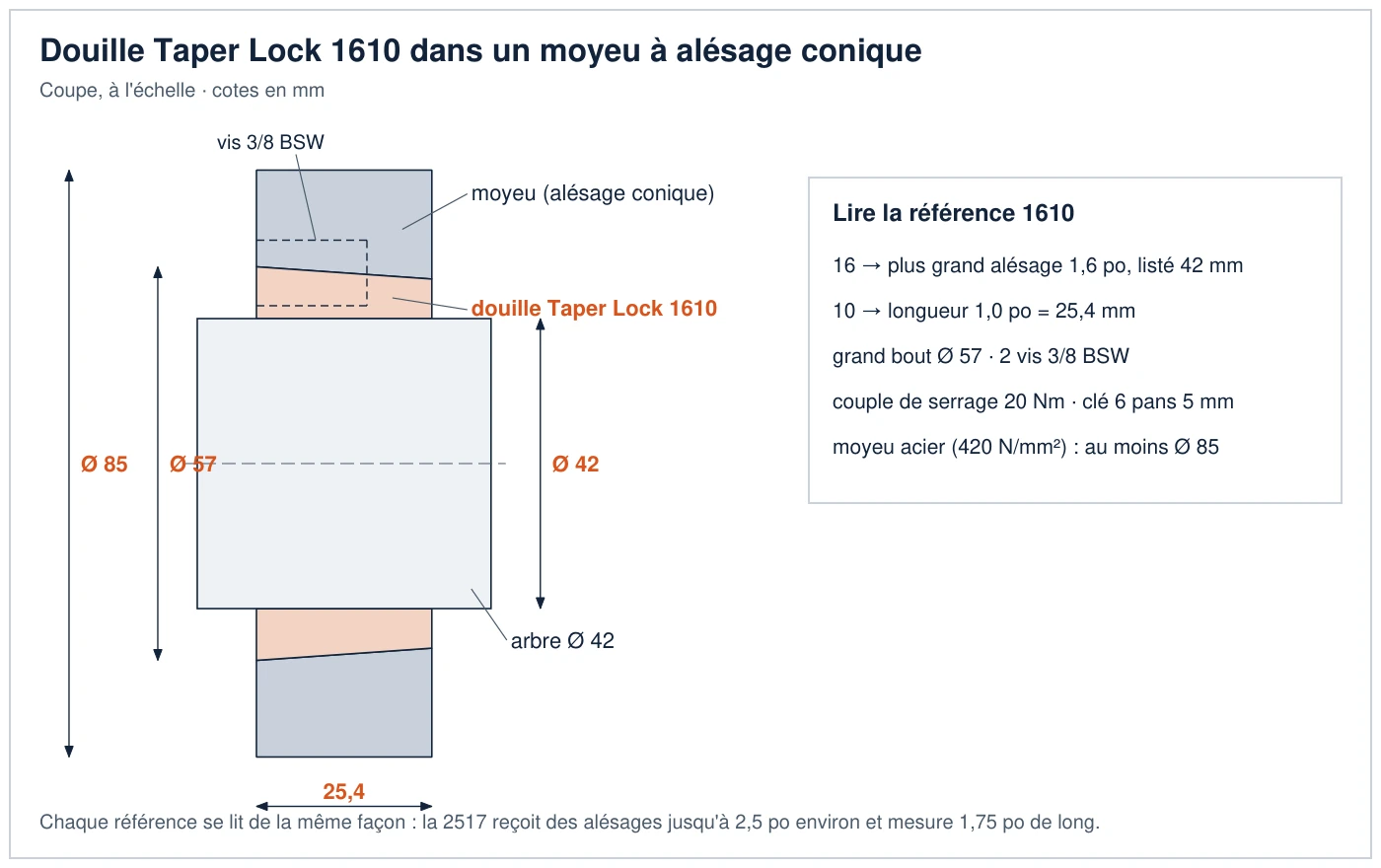

Lire la référence : 1610, 2012, 2517
Les deux premiers chiffres donnent le plus grand alésage en dixièmes de pouce, les deux derniers la longueur en dixièmes de pouce, arrondis (une 1008 fait 0,875 po, 22,3 mm) : 1610 va jusqu'à 1,6 po d'alésage pour 1,0 po de long, 2012 jusqu'à 2,0 po pour 1,25 po, 3030 jusqu'à 3,0 po pour 3,0 po. Les références aux mêmes premiers chiffres, 1610 et 1615 ou 3020 et 3030, partagent diamètre et vis et ne diffèrent que par la longueur.
Quelle taille de moyeu il faut
Une douille 1610 demande un moyeu d'au moins 85 mm de diamètre extérieur en acier de 420 N/mm² et de 92 mm en fonte de 250 N/mm², d'après les chiffres d'un fabricant ; une 3020 demande 140 et 146 mm. La douille se coince dans le moyeu comme un frettage, et le moyeu doit contenir cette contrainte ; un moyeu, un moyeu à souder ou un corps de pignon plus petit est trop petit pour la douille, si bien alésé soit-il.
| Référence | Fonte 250 N/mm² | Acier 420 N/mm² |
|---|---|---|
| 1008 | 54 | 51 |
| 1108 | 57 | 54 |
| 1210 | 86 | 78 |
| 1610 | 92 | 85 |
| 1615 | 81 | 77 |
| 2012 | 106 | 99 |
| 2517 | 119 | 113 |
| 3020 | 146 | 140 |
| 3030 | 136 | 132 |
| 3525 | 191 | 178 |
| 3535 | 176 | 168 |
| 4030 | 207 | 197 |
| 4040 | 195 | 188 |
Quelle douille pour un pignon : primitif, pied et moyeu
Le diamètre primitif d'un pignon est le pas divisé par sin(180° / nombre de dents) ; le diamètre de pied est le primitif moins le diamètre de rouleau. Un pignon 08B de 25 dents a un primitif de 101,3 mm et un pied d'environ 92,8 mm, ce qui laisse place à une 1610 dans un moyeu acier. À 15 dents, le pied tombe à 52,6 mm et seul un pignon à moyeu déporté reçoit une douille.
| Chaîne | Pas (mm) | 15 dents | 19 dents | 25 dents |
|---|---|---|---|---|
| 06B | 9,525 | 45,8 / 39,5 → – | 57,9 / 51,5 → – | 76 / 69,6 → 1108 |
| 08B | 12,7 | 61,1 / 52,6 → – | 77,2 / 68,6 → 1108 | 101,3 / 92,8 → 1610 / 1615 |
| 10B | 15,875 | 76,4 / 66,2 → 1108 | 96,4 / 86,3 → 1615 | 126,7 / 116,5 → 2517 |
| 12B | 19,05 | 91,6 / 79,6 → 1615 | 115,7 / 103,7 → 2012 | 152 / 139,9 → 3030 |
| 16B | 25,4 | 122,2 / 106,3 → 2012 | 154,3 / 138,4 → 3030 | 202,7 / 186,8 → 3525 / 3535 |
Un pignon d'un nombre de dents ou un moyeu absent du catalogue ? touchez sa ligne, ou envoyez la chaîne, le nombre de dents et la douille. Acier ou inox ; simple ou double ; dès 1 pièce.
Pas et diamètre de rouleau selon ISO 606 / DIN 8187 série B. La dernière valeur de chaque case est la plus grande douille dont le moyeu acier minimal reste au moins 2 mm sous le diamètre de pied ; un moyeu déporté sur le côté du pignon reçoit une douille plus grande.
Douille Taper Lock, alésage à ébauche ou frette de serrage
Un pignon, une poulie ou un accouplement rejoint l'arbre de trois façons : une douille Taper Lock de 1008 à 4040, une ébauche alésée et rainurée pour un seul arbre, ou une frette de serrage. La douille l'emporte partout où les pièces se changent en service, parce que le moyeu reste et seule la douille change avec l'arbre.
| Douille Taper Lock | Ébauche alésée et rainurée | Frette de serrage | |
|---|---|---|---|
| Montage | Les vis tirent la douille dans le moyeu ; pas d'usinage sur place | Alésée et rainurée à l'arbre, tenue par une vis de pression | Les vis dilatent des bagues entre arbre et moyeu |
| Autre arbre | Changer la douille, garder le moyeu | Réaléser la pièce, ou pièce neuve | Changer la frette si la plage le permet |
| Démontage | Vis dans les trous d'extraction, la douille sort | Extracteur | Desserrer les vis |
| À choisir quand | pignons, poulies et accouplements changés en service | un seul diamètre d'arbre pour la vie de la pièce | pas de rainure admise, fort couple, position angulaire précise |
Douilles standard sur stock, pièces à alésage conique sur mesure
Les douilles standard de 1008 à 4040 aux alésages du catalogue sont en rayon chez tout distributeur de transmission. Les alésages spéciaux, les moyeux à alésage conique et les pignons hors catalogue sont là où nous commençons.
| Ce qu'il vous faut | En rayon ? | Ce que nous faisons |
|---|---|---|
| Une douille Taper Lock standard avec un alésage métrique ou pouce du catalogue | Oui — tout distributeur de transmission | Achetez-la là, ou demandez-nous, nous l'avons peut-être en stock. |
| Une douille alésée à une cote spéciale, un alésage pouce dans une douille métrique, ou une rainure peu profonde | Rarement | Alésée et rainurée à votre arbre dans les limites du corps, dès 1 pièce. |
| Un moyeu à souder ou à boulonner, ou votre pièce alésée pour une douille | Moyeux à souder en tailles courantes seulement | Moyeu ou pièce usiné avec l'alésage conique et les demi-trous taraudés, dimensionné d'après le tableau des moyeux. |
| Un pignon d'un nombre de dents, d'un pas ou d'un moyeu absent du catalogue | Non | Denture ISO 606 pour la chaîne, alésage conique, simple ou double, acier ou inox. |
| Douille et moyeu inox pour agroalimentaire ou lavage | Rarement | Douille et moyeu en 304 (1.4301) ou 316L (1.4404), moyeux sinon en C45, dimensionnés d'après le même tableau. |
| Un accouplement ou une transmission certifiés comme ensemble | — | Nous usinons les pièces sur votre plan ; le dimensionnement de la transmission reste à son concepteur. |
Les arbres et leurs rainures sont sur arbre à clavette, les paliers dans lesquels tournent ces arbres sur paliers à semelle, les pièces de rechange d'usure sur pièces de rechange introuvables. Pour les distributeurs, nous emballons en neutre, imprimons votre référence sur l'étiquette et expédions chez votre client.
Ce qu'il faut envoyer pour une pièce à alésage conique
Cinq indications font le prix d'une pièce à alésage conique : la référence de douille (1008 à 4040), le Ø d'arbre et sa rainure ; la pièce — moyeu (à souder, à boulonner ou sur votre plan), pignon (chaîne, nombre de dents, simple ou double) ou poulie (profil et nombre de gorges) ; la matière et la quantité. Une photo de l'ancienne pièce à côté d'une règle suffit pour commencer. Le devis arrive en 12 heures, et un plan coté du moyeu ou du pignon revient pour validation avant toute coupe.
Questions fréquentes sur les douilles Taper Lock et les moyeux
Les deux premiers chiffres donnent le plus grand alésage en dixièmes de pouce, les deux derniers la longueur en dixièmes de pouce, arrondis. Une 1610 reçoit des alésages jusqu'à 1,6 po environ (listé 42 mm) et mesure 1,0 po (25,4 mm) ; une 2517 va jusqu'à 2,5 po environ pour 1,75 po (44,5 mm) de long. 1610 et 1615 vont dans la même famille de moyeux et ne diffèrent que par la longueur.
Un fabricant donne 5,6 Nm pour les 1008 et 1108, 20 Nm pour les 1210, 1610 et 1615, 30 Nm pour la 2012, 50 Nm pour la 2517, 90 Nm pour les 3020 et 3030, 115 Nm pour les 3525 et 3535 et 170 Nm pour les 4030 et 4040. Serrer les vis en alternance, frapper le grand bout de la douille, resserrer, et revérifier après une courte marche en charge.
Au moins 85 mm de diamètre extérieur en acier de 420 N/mm² et 92 mm en fonte de 250 N/mm², selon les données d'un fabricant ; la douille se coince comme un frettage et le moyeu doit contenir cette contrainte. Une 2012 demande 99 mm dans cet acier, une 2517 113 mm et une 3020 140 mm.
Un pignon 08B (1/2 po) de 25 dents a un diamètre primitif de 101,3 mm et un diamètre de pied d'environ 92,8 mm ; sous les dents tient un moyeu de 90 mm environ, assez pour une 1610 en acier qui demande 85 mm. Avec moins de dents, il reste une douille plus petite ou un moyeu qui dépasse de la plaque.
Oui. Les douilles existent en alésages métriques et en pouces avec leur rainure, et une douille s'alèse à une cote spéciale dans les limites de son corps, par exemple une 1610 à 35 mm ou 1-3/8 po avec une rainure peu profonde. Nous alésons les douilles et usinons les moyeux, pignons et poulies qui les reçoivent dès 1 pièce.
EKINSUN LTD est un fabricant de pièces usinées à Shenzhen qui alèse des moyeux, des moyeux à souder et à boulonner, des pignons et des poulies pour douilles 1008 à 4040, alèse les douilles à des cotes spéciales et fait des pignons aux nombres de dents absents des catalogues, en acier ou inox, dès 1 pièce ; emballage neutre et livraison au client final pour les distributeurs. Devis en 12 heures.
