Cotes des paliers à semelle UCP 204 à 212
Neuf paliers à semelle couvrent les arbres de 20 à 60 mm : le UCP 204 a 33,3 mm de hauteur d'axe sur une semelle de 127 mm aux vis à 95 mm, le UCP 212 69,8 mm sur 241 mm aux vis à 184 mm. Le tableau donne chaque taille avec lumière, vis et roulement insert. EKINSUN LTD est un fabricant de pièces usinées qui fait des paliers à ces cotes, ou aux cotes qu'une machine exige et qu'aucun palier de catalogue n'a, et laisse le roulement aux fabricants de roulements.
| Palier | Arbre d | Hauteur d'axe H | Longueur L | Entraxe J | Largeur de semelle | Lumière | Épaisseur de semelle | Hauteur totale | Vis | Roulement insert Ø × largeur |
|---|---|---|---|---|---|---|---|---|---|---|
| UCP 204 | 20 | 33,3 | 127 | 95 | 38 | 13 | 14 | 65 | M10 | UC 204 : Ø 47 × 31 |
| UCP 205 | 25 | 36,5 | 140 | 105 | 38 | 13 | 15 | 71 | M10 | UC 205 : Ø 52 × 34,1 |
| UCP 206 | 30 | 42,9 | 165 | 121 | 48 | 17 | 17 | 83 | M12 / M14 | UC 206 : Ø 62 × 38,1 |
| UCP 207 | 35 | 47,6 | 167 | 127 | 48 | 17 | 18 | 93 | M14 | UC 207 : Ø 72 × 42,9 |
| UCP 208 | 40 | 49,2 | 184 | 137 | 54 | 17 | 18 | 98 | M14 | UC 208 : Ø 80 × 49,2 |
| UCP 209 | 45 | 54 | 190 | 146 | 54 | 17 | 20 | 106 | M14 | UC 209 : Ø 85 × 49,2 |
| UCP 210 | 50 | 57,2 | 206 | 159 | 60 | 20 | 21 | 114 | M16 | UC 210 : Ø 90 × 51,6 |
| UCP 211 | 55 | 63,5 | 219 | 171 | 60 | 20 | 23 | 126 | M16 | UC 211 : Ø 100 × 55,6 |
| UCP 212 | 60 | 69,8 | 241 | 184 | 70 | 20 | 25 | 138 | M16 | UC 212 : Ø 110 × 65,1 |
Un palier dans une de ces tailles, ou entre deux ? Envoyez la taille UCP ou l'ancien palier avec une règle, l'arbre, la matière et la quantité. Les paliers fonte standard peuvent aussi être fournis sur stock ; les paliers refaits sont usinés dès 1 pièce, et plus il y a de pièces, plus le prix unitaire baisse. Devis en 12 heures.
Cotes d'après le tableau UCP 200 d'un fabricant de paliers ; arbre, hauteur d'axe, longueur et entraxe des UCP 204 à 210 et les tailles de vis recoupés avec un second tableau publié, qui donne M14 là où le premier donne M12 pour le UCP 206. Les diamètres extérieurs des inserts sont ceux de la série 62 que partagent les roulements UC ; largeurs telles que le tableau les imprime.

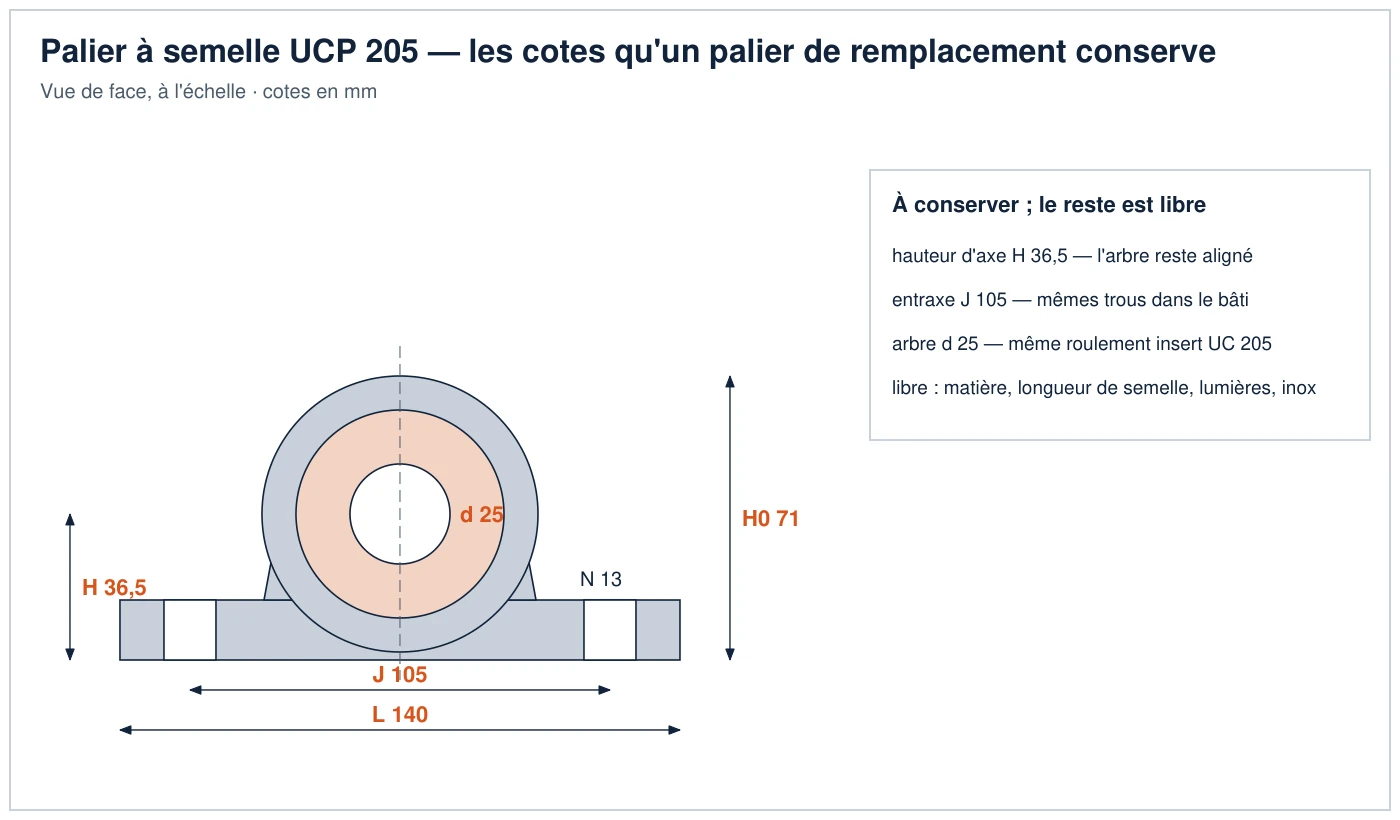

Les trois cotes qu'un palier de remplacement conserve
Trois chiffres passent d'un UCP 205 à son palier refait : la hauteur d'axe H de 36,5 mm, l'entraxe J de 105 mm et le diamètre d'arbre d de 25 mm. H garde l'arbre aligné avec le palier de l'autre bout, J pose le palier sur les trous déjà dans le bâti, d garde le roulement insert du catalogue avec sa sphère de 52 mm. Le palier refait peut alors mesurer 120 ou 160 mm, avoir 15 ou 20 mm de semelle, et son graisseur là où la machine le laisse atteindre.
| Garder | Pourquoi | Libre | |
|---|---|---|---|
| Hauteur d'axe H | au dixième de millimètre | l'arbre doit rester aligné avec le palier de l'autre bout ; 0,3 mm d'écart charge les deux roulements | — |
| Entraxe J | oui, avec la largeur de lumière N | le bâti est déjà percé | longueur de lumière, trou rond au lieu d'une lumière, semelle taraudée (type UCPA) |
| Alésage et siège | le diamètre sphérique de l'insert | le roulement insert UC 204–212 reste une pièce de catalogue | un siège cylindrique pour un roulement série 62 avec ses propres joints, si l'insert doit disparaître |
| Corps | — | matière, longueur L, épaisseur de semelle, position du graisseur, un pied qui sort du bâti |
Palier à semelle, à bride, tendeur ou en deux parties
Cinq formes de palier portent les mêmes roulements insert pour arbres de 20 à 60 mm, et celle à refaire est celle dont la fixation ne suit plus la machine : la semelle pour un rail plan, la bride carrée ou ovale pour une paroi, le tendeur dans son cadre, et le palier en deux parties pour un arbre qui ne passe pas dans un alésage fermé.
| Forme | Nom catalogue | Montage | Refait quand |
|---|---|---|---|
| Palier à semelle | UCP (2 vis), UCPA (semelle taraudée) | sur un rail ou un bâti plan, arbre parallèle | hauteur d'axe entre deux tailles, entraxe d'une machine ancienne, corps inox |
| Bride carrée | UCF (4 vis) | à travers une paroi ou une plaque, arbre perpendiculaire | une plaque aux trous de la machine, pas au carré du catalogue |
| Bride ovale | UCFL (2 vis) | où le carré ne passe pas | encombrement réduit, trous décalés |
| Palier tendeur | UCT dans un cadre coulissant | sur un tendeur de courroie ou de chaîne | cadre usé ou course inadaptée |
| Palier en deux parties | séries SN / SNL pour les grands arbres | sur un arbre qui ne se sort pas | palier usé sur broyeur, ventilateur ou tambour de convoyeur ; chapeau et base usinés par paire |
Un palier à bride, tendeur ou en deux parties ? envoyez la forme, l'arbre, l'entraxe à respecter et la matière ; usiné dès 1 pièce.
Fonte, acier, inox ou aluminium
Les paliers du catalogue sont en fonte grise parce qu'un modèle se paie sur des milliers de pièces ; un palier refait en 1 à 10 pièces est usiné dans le bloc, et le bloc peut être en acier, inox ou aluminium. L'acier aux cotes du catalogue est le remplacement simple ; le 304 ou 316L répond au palier corrodé d'une ligne lavée ; le 6061 avec chemise va à une machine légère soulevée à la main.
| Matière | Nuance | Où elle convient | Note |
|---|---|---|---|
| Fonte grise | EN-GJL-250 (GG25) | la matière du catalogue ; amortissante, bon marché en série | pour 1 à 10 pièces, un modèle coûte plus que le palier ; usiné dans le bloc à la place |
| Acier | S355 ou C45, usiné dans le bloc | unités et petites séries, fortes charges, bâtis soudés | un palier acier aux cotes du catalogue se monte à la place ; peint ou zingué |
| Inox | 304 (1.4301), 316L (1.4404) | lavage, agroalimentaire, marine, chimie | avec roulement insert inox ; 316L en présence de chlorures |
| Aluminium | 6061 (AlMg1SiCu) | faibles charges, masse réduite, machines de laboratoire et d'emballage | chemise acier ou bronze dans le siège où le roulement se change souvent |
| Chemise bronze | CuSn7Zn4Pb7 (Rg7) | le siège lui-même dans un corps aluminium ou fonte | prend l'usure des changements de roulement répétés |
Écrou à encoches, douille de serrage et arbre à côté du palier
Trois pièces à côté du roulement s'usent avec lui sur un arbre de 20 à 60 mm : le siège du palier, la portée d'arbre sous le roulement, et l'écrou KM ou la douille de serrage qui le tient et qui se perd ou se foire. Le palier est cette page ; l'arbre avec sa portée, sa rainure et son filetage est sur arbre à clavette ; les écrous KM, AN et spéciaux sur écrous à encoches sur mesure ; identifier un roulement d'après ce qui en reste sur ingénierie inverse. Les pignons et poulies du même arbre sont sur douilles Taper Lock.
Acheter le palier ou le refaire
Un UCP standard en fonte, de 127 à 241 mm de long, coûte moins cher à acheter que n'importe quel palier à usiner, et pour une taille de catalogue c'est la réponse. Le palier refait commence là où le catalogue s'arrête : la taille entre deux tailles, l'ancien entraxe, le corps inox, le palier en deux parties et la pièce abandonnée.
| Ce qu'il vous faut | En rayon ? | Ce que nous faisons |
|---|---|---|
| Un palier UCP ou UCF standard en fonte avec roulement insert UC | Oui — tout distributeur de roulements | Achetez-le là, ou demandez-nous, nous l'avons peut-être en stock ; le roulement insert, nous ne le faisons pas. |
| Une hauteur d'axe ou un entraxe entre deux tailles, ou suivant une machine ancienne | Non | Palier usiné à vos H et J avec le siège du catalogue, dès 1 pièce. |
| Le même palier en inox ou en aluminium | Inox dans quelques tailles | Usiné en 304, 316L ou 6061 aux cotes du catalogue ou aux vôtres. |
| Un palier en deux parties pour un arbre qui ne se sort pas | Série SN pour les grands arbres | Chapeau et base usinés par paire, alésés ensemble ; goupillés pour se remonter dans le même sens. |
| Un palier d'une machine dont le constructeur ne le fournit plus | Non | Refait d'après l'ancienne pièce : siège, hauteur d'axe et entraxe mesurés, siège usé remis à la cote. |
| Le roulement lui-même, un roulement à jeu interne spécial | Oui — les fabricants de roulements | Pas notre pièce : nous usinons le palier, l'arbre et l'écrou à encoches ; le roulement vient de son fabricant. |
Pour les distributeurs, le palier part sans le nom EKINSUN, étiqueté à la référence du distributeur, chez lui ou directement à l'usine. Les autres pièces qu'un constructeur ne fournit plus sont sur pièces de rechange introuvables.
Ce qu'il faut envoyer pour un prix de palier
Six indications font le prix d'un palier pour un arbre de 20 à 60 mm : la taille UCP ou UCF, ou l'ancien palier à côté d'une règle ; le diamètre d'arbre ; la hauteur d'axe et l'entraxe à garder ; la forme (semelle, bride, tendeur, deux parties) ; la matière ; la quantité. Une photo du palier sur la machine montre ce que la semelle doit dégager. Devis en 12 heures ; plan de validation avec H, J et le siège avant usinage.
Questions fréquentes sur les paliers de remplacement
Arbre 25 mm, hauteur d'axe H 36,5 mm, longueur L 140 mm, entraxe de fixation J 105 mm, largeur de semelle 38 mm, lumières de 13 mm pour vis M10, hauteur totale 71 mm, avec un roulement insert UC 205 de 52 mm de diamètre extérieur sphérique et 34,1 mm de large. Le UCP 204 partage la semelle 127 × 95 mm avec un arbre de 20 mm ; le UCP 206 passe à 165 × 121 mm pour 30 mm.
Trois : la hauteur d'axe H, pour que l'arbre reste aligné avec le palier de l'autre bout ; l'entraxe J, pour qu'il se boulonne sur les mêmes trous ; et le diamètre d'arbre d, pour que le même roulement insert entre. Tout le reste — matière, longueur de semelle, longueur des lumières, graisseur, joint — peut changer. Un palier qui garde H et J mais est usiné dans l'acier au lieu de la fonte se monte à la place de l'autre.
Oui. Les paliers du catalogue sont en fonte grise ; un palier refait est usiné en 304 (1.4301) ou 316L (1.4404) pour les lignes lavées, l'agroalimentaire ou la marine, avec les mêmes H, J et alésage, et reçoit un roulement insert inox. Les paliers thermoplastiques existent pour les faibles charges mais tiennent moins bien la tolérance ; l'inox est le choix habituel quand le palier du catalogue corrode.
Non. Le roulement insert UC 204 à UC 212 reste une pièce de catalogue ; le palier refait garde le siège sphérique qui va avec son diamètre extérieur, 47 mm pour le UC 204 jusqu'à 110 mm pour le UC 212, si bien que le roulement s'achète sur place et se monte. Seul le palier est usiné sur mesure.
Quand le palier du catalogue ne va pas : une hauteur d'axe entre deux tailles, un entraxe qui suit une machine ancienne, un corps inox ou aluminium, un palier en deux parties sur un arbre qui ne se sort pas, ou un palier abandonné d'une machine plus ancienne. Un UCP standard en fonte coûte moins cher à acheter qu'à faire, et nous le disons.
EKINSUN LTD est un fabricant de pièces usinées à Shenzhen qui usine des paliers à semelle, à bride et en deux parties d'après l'ancienne pièce, un plan ou la taille UCP, en acier, inox ou aluminium, en gardant hauteur d'axe, entraxe et siège de roulement ; dès 1 pièce ; emballage neutre et livraison au client final pour les distributeurs. Le roulement insert reste une pièce de catalogue. Devis en 12 heures.
