Stehlager UCP 204 bis 212: die Maße
Neun Stehlager decken Wellen von 20 bis 60 mm ab: Das UCP 204 steht 33,3 mm hoch auf einem 127 mm langen Fuß mit 95 mm Lochabstand, das UCP 212 69,8 mm hoch auf 241 mm mit 184 mm Lochabstand. Die Tabelle gibt jede Größe mit Langloch, Schraube und Einsatzlager. EKINSUN LTD ist ein Hersteller von Dreh- und Frästeilen, der Gehäuse in diesen Maßen fertigt, oder in den Maßen, die eine Maschine braucht und kein Kataloggehäuse hat, und das Lager selbst den Lagerherstellern überlässt.
| Gehäuse | Welle d | Achshöhe H | Länge L | Lochabstand J | Fußbreite | Langloch | Fußdicke | Gesamthöhe | Schraube | Einsatzlager Ø × Breite |
|---|---|---|---|---|---|---|---|---|---|---|
| UCP 204 | 20 | 33,3 | 127 | 95 | 38 | 13 | 14 | 65 | M10 | UC 204: Ø 47 × 31 |
| UCP 205 | 25 | 36,5 | 140 | 105 | 38 | 13 | 15 | 71 | M10 | UC 205: Ø 52 × 34,1 |
| UCP 206 | 30 | 42,9 | 165 | 121 | 48 | 17 | 17 | 83 | M12 / M14 | UC 206: Ø 62 × 38,1 |
| UCP 207 | 35 | 47,6 | 167 | 127 | 48 | 17 | 18 | 93 | M14 | UC 207: Ø 72 × 42,9 |
| UCP 208 | 40 | 49,2 | 184 | 137 | 54 | 17 | 18 | 98 | M14 | UC 208: Ø 80 × 49,2 |
| UCP 209 | 45 | 54 | 190 | 146 | 54 | 17 | 20 | 106 | M14 | UC 209: Ø 85 × 49,2 |
| UCP 210 | 50 | 57,2 | 206 | 159 | 60 | 20 | 21 | 114 | M16 | UC 210: Ø 90 × 51,6 |
| UCP 211 | 55 | 63,5 | 219 | 171 | 60 | 20 | 23 | 126 | M16 | UC 211: Ø 100 × 55,6 |
| UCP 212 | 60 | 69,8 | 241 | 184 | 70 | 20 | 25 | 138 | M16 | UC 212: Ø 110 × 65,1 |
Ein Gehäuse in einer dieser Größen oder dazwischen? UCP-Größe oder altes Gehäuse mit Maßstab, Welle, Werkstoff und Stückzahl senden. Norm-Gehäuse aus Grauguss können auch ab Lager geliefert werden; nachgefertigte Gehäuse fräsen wir ab 1 Stück, und je mehr Stück, desto niedriger der Stückpreis. Angebot in 12 Stunden.
Maße nach der UCP-200-Tabelle eines Gehäuseherstellers; Welle, Achshöhe, Länge und Lochabstand für UCP 204 bis 210 sowie die Schraubengrößen mit einer zweiten veröffentlichten Tabelle abgeglichen, die beim UCP 206 M14 nennt, wo die erste M12 nennt. Die Außendurchmesser der Einsatzlager sind die Werte der Reihe 62, die die UC-Lager teilen; Breiten wie in der Gehäusetabelle.

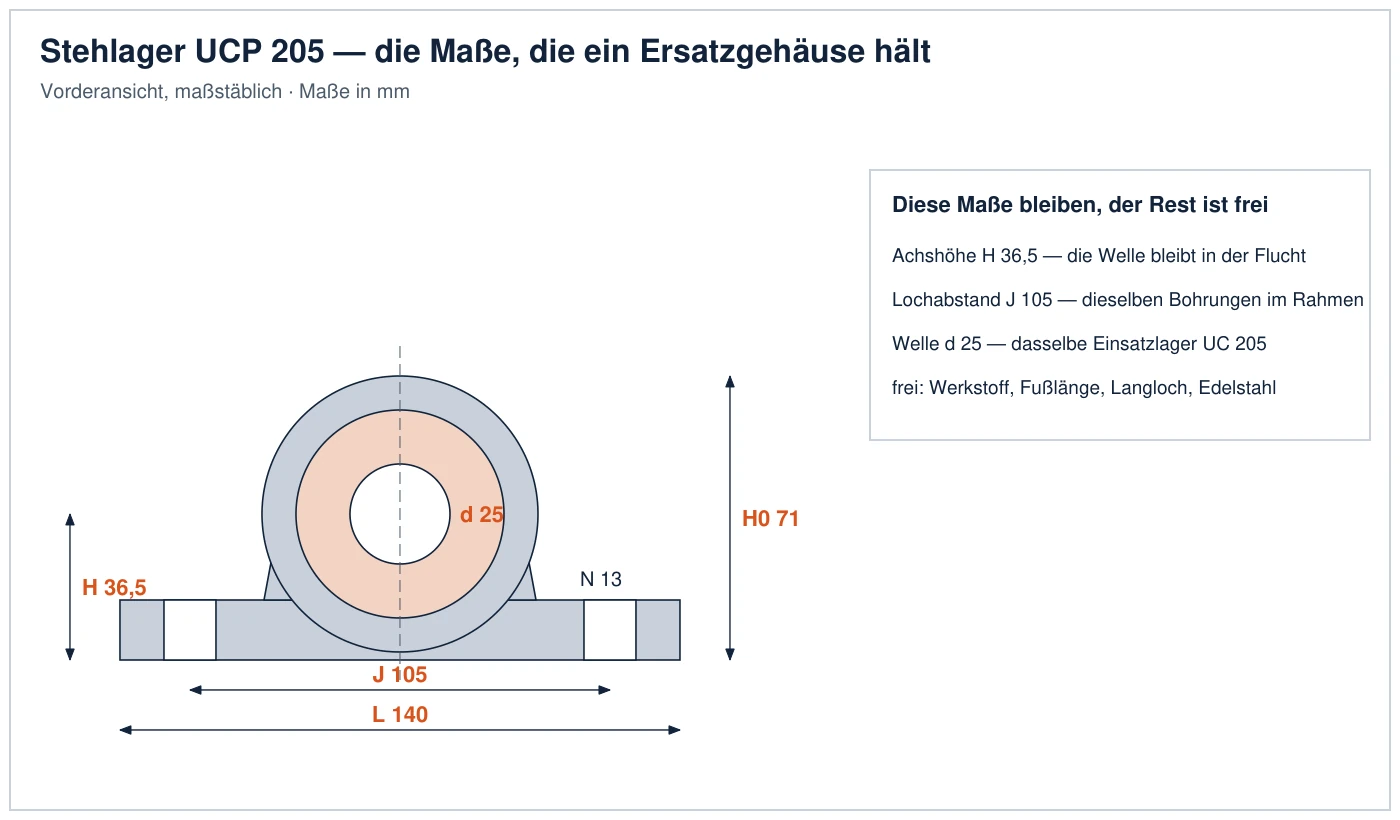

Die drei Maße, die ein Ersatzgehäuse hält
Drei Zahlen gehen vom UCP 205 auf sein Ersatzgehäuse über: die Achshöhe H 36,5 mm, der Lochabstand J 105 mm und der Wellendurchmesser d 25 mm. H hält die Welle in der Flucht mit dem Lager am anderen Ende, J setzt das Gehäuse auf die Bohrungen, die schon im Rahmen sind, d behält das Katalog-Einsatzlager mit seiner 52-mm-Kugel. Das Ersatzgehäuse darf dann 120 oder 160 mm lang sein, 15 oder 20 mm dick im Fuß, mit dem Schmiernippel dort, wo die Maschine ihn erreichen lässt.
| Halten | Warum | Frei | |
|---|---|---|---|
| Achshöhe H | auf den Zehntelmillimeter | die Welle muss mit dem Lager am anderen Ende fluchten; 0,3 mm Versatz belasten beide Lager | – |
| Lochabstand J | ja, mit der Langlochbreite N | der Rahmen ist bereits gebohrt | Langlochlänge, Rundloch statt Langloch, Gewinde im Fuß (Bauart UCPA) |
| Bohrung und Sitz | der kugelige Durchmesser des Einsatzlagers | das Einsatzlager UC 204–212 bleibt Katalogware | ein zylindrischer Sitz für ein Lager der Reihe 62 mit eigenen Dichtungen, wenn das Einsatzlager entfallen soll |
| Körper | – | Werkstoff, Länge L, Fußdicke, Lage des Schmiernippels, ein Fuß, der aus dem Rahmen ragt |
Stehlager, Flanschlager, Spannlager oder geteiltes Gehäuse
Fünf Gehäusebauformen tragen dieselben Einsatzlager für Wellen von 20 bis 60 mm, und nachgefertigt wird die, deren Befestigung nicht mehr zur Maschine passt: das Stehlager für eine ebene Schiene, der quadratische oder ovale Flansch für eine Wand, das Spannlager im Spannrahmen und das geteilte Gehäuse für eine Welle, die sich nicht durch eine geschlossene Bohrung ziehen lässt.
| Bauform | Katalogname | Montage | Nachgefertigt, wenn |
|---|---|---|---|
| Stehlager | UCP (2 Schrauben), UCPA (Gewinde im Fuß) | auf Schiene oder Rahmen, Welle parallel dazu | Achshöhe zwischen zwei Größen, Lochbild einer alten Maschine, Edelstahlkörper |
| Quadratischer Flansch | UCF (4 Schrauben) | durch eine Wand oder Platte, Welle senkrecht dazu | eine Platte mit Bohrungen nach Maschine, nicht nach Katalogquadrat |
| Ovaler Flansch | UCFL (2 Schrauben) | wo das Quadrat nicht passt | enger Bauraum, versetzte Bohrungen |
| Spannlager | UCT im Spannrahmen | an Riemen- oder Kettenspannern | der Spannrahmen ist verschlissen oder der Weg stimmt nicht |
| Geteiltes Gehäuse | Reihe SN / SNL für größere Wellen | auf einer Welle, die sich nicht ausbauen lässt | verschlissenes Stehlagergehäuse an Mühle, Lüfter oder Fördertrommel; Deckel und Unterteil als Paar gefertigt |
Ein Flansch-, Spann- oder geteiltes Gehäuse? Bauform, Welle, Lochbild und Werkstoff senden; gefräst ab 1 Stück.
Grauguss, Stahl, Edelstahl oder Aluminium
Kataloggehäuse sind Grauguss, weil sich ein Modell über Tausende Stück bezahlt macht; ein nachgefertigtes Gehäuse in 1 bis 10 Stück wird aus dem Block gefräst, und der Block kann Stahl, Edelstahl oder Aluminium sein. Stahl in Katalogmaßen ist der einfache Ersatz; 1.4301 oder 1.4404 antwortet auf das korrodierte Gehäuse an einer Waschlinie; 6061 mit Buchse passt zu einer leichten Maschine, die von Hand gehoben wird.
| Werkstoff | Sorte | Wo er passt | Hinweis |
|---|---|---|---|
| Grauguss | EN-GJL-250 (GG25) | der Katalogwerkstoff; dämpfend, in Serie günstig | für 1 bis 10 Stück kostet ein Modell mehr als das Gehäuse; stattdessen aus dem Block gefräst |
| Stahl | S355 oder C45, aus dem Block gefräst | Einzelstücke und Kleinserien, hohe Lasten, geschweißte Rahmen | ein Stahlgehäuse in Katalogmaßen ist ein direkter Ersatz; lackiert oder verzinkt |
| Edelstahl | 1.4301 (304), 1.4404 (316L) | Nassbereich, Lebensmittel, Seewasser, Chemie | mit Einsatzlager aus Edelstahl; 1.4404, wo Chloride vorkommen |
| Aluminium | 6061 (AlMg1SiCu) | leichte Lasten, geringe Masse, Labor- und Verpackungsmaschinen | Laufbuchse aus Stahl oder Bronze im Sitz, wo das Lager oft gewechselt wird |
| Bronzebuchse | CuSn7Zn4Pb7 (Rg7) | der Sitz selbst in einem Körper aus Aluminium oder Guss | nimmt den Verschleiß häufiger Lagerwechsel auf |
Die Sorten von Grauguss und Sphäroguss und wann ein Guss sich noch lohnt stehen in der Vergleichstabelle Grauguss und Sphäroguss.
Nutmutter, Spannhülse und Welle neben dem Gehäuse
Drei Teile neben dem Lager verschleißen mit ihm auf einer Welle von 20 bis 60 mm: der Gehäusesitz, der Wellenzapfen unter dem Lager und die Nutmutter oder Spannhülse, die es hält und verloren geht oder überdreht ist. Das Gehäuse ist diese Seite; die Welle mit Zapfen, Passfedernut und Gewinde steht unter Welle mit Passfedernut, die KM-, AN- und Sondermuttern unter Nutmutter und Wellenmutter nach Zeichnung. Kettenräder und Riemenscheiben auf derselben Welle sitzen auf Taper-Spannbuchsen.
Gehäuse kaufen oder nachfertigen
Ein Norm-UCP aus Grauguss, 127 bis 241 mm lang, kostet weniger, als jedes gefräste Gehäuse kostet, und für eine Kataloggröße ist das die Antwort. Das nachgefertigte Gehäuse beginnt, wo der Katalog aufhört: die Größe zwischen den Größen, das alte Lochbild, der Edelstahlkörper, das geteilte Gehäuse und das abgekündigte Teil.
| Was Sie brauchen | Im Regal? | Was wir tun |
|---|---|---|
| Ein Norm-Stehlager UCP oder Flanschlager UCF aus Grauguss mit UC-Einsatzlager | Ja – jeder Lagerhändler | Dort kaufen, oder fragen Sie uns, wir haben Normgehäuse möglicherweise ab Lager; das Einsatzlager fertigen wir nicht. |
| Achshöhe oder Lochabstand zwischen zwei Katalog-Größen oder nach alter Maschine | Nein | Gehäuse auf Ihr H und J mit dem Katalogsitz gefräst, ab 1 Stück. |
| Dasselbe Gehäuse aus Edelstahl oder Aluminium | Edelstahl in wenigen Größen | Aus 1.4301, 1.4404 oder 6061 in Katalogmaßen oder Ihren Maßen gefräst. |
| Ein geteiltes Gehäuse für eine Welle, die sich nicht ausbauen lässt | In der Reihe SN für größere Wellen | Deckel und Unterteil als Paar gefertigt, gemeinsam gebohrt; verstiftet, damit sie gleich wieder zusammenfinden. |
| Ein Gehäuse einer Maschine, deren Hersteller es nicht mehr liefert | Nein | Nach altem Teil nachgefertigt: Sitz, Achshöhe und Lochbild gemessen, verschlissener Sitz auf Maß gebracht. |
| Das Wälzlager selbst, ein Lager mit besonderer Lagerluft | Ja – die Lagerhersteller | Nicht unser Teil: Wir fertigen Gehäuse, Welle und Nutmutter; das Lager kommt vom Hersteller. |
Für Händler geht das Gehäuse ohne EKINSUN-Namen hinaus, mit der Artikelnummer des Händlers etikettiert, an den Händler oder direkt ins Werk. Weitere Teile, die der Hersteller nicht mehr liefert, stehen unter Ersatzteile nach Muster.
Was Sie für ein Gehäuse-Angebot senden
Sechs Angaben machen den Preis eines Gehäuses für eine Welle von 20 bis 60 mm: die UCP- oder UCF-Größe oder das alte Gehäuse neben einem Maßstab; der Wellendurchmesser; Achshöhe und Lochabstand, die es halten muss; die Bauform (Steh-, Flansch-, Spann-, geteilt); der Werkstoff; die Stückzahl. Ein Foto des Gehäuses an der Maschine zeigt, was der Fuß freihalten muss. Angebot in 12 Stunden; Freigabezeichnung mit H, J und Sitz vor dem Fräsen.
Häufige Fragen zu Lagergehäusen
Welle 25 mm, Achshöhe H 36,5 mm, Gesamtlänge L 140 mm, Lochabstand J 105 mm, Fußbreite 38 mm, Langlöcher 13 mm breit für M10, Gesamthöhe 71 mm, mit einem Einsatzlager UC 205 von 52 mm kugeligem Außendurchmesser und 34,1 mm Breite. Das UCP 204 teilt den Fuß 127 × 95 mm bei 20 mm Welle; das UCP 206 wächst auf 165 × 121 mm für 30 mm.
Drei: die Achshöhe H, damit die Welle mit dem anderen Lager fluchtet; den Lochabstand J, damit es auf die vorhandenen Bohrungen passt; und den Wellendurchmesser d, damit dasselbe Einsatzlager hineinpasst. Alles andere – Werkstoff, Fußlänge, Langlochlänge, Schmiernippel, Dichtung – darf sich ändern. Ein Gehäuse mit gleichem H und J, aus Stahl statt Grauguss gefräst, ist ein direkter Ersatz.
Ja. Kataloggehäuse sind Grauguss; ein nachgefertigtes Gehäuse wird für Nass-, Lebensmittel- oder Seewasserbereich aus 1.4301 (304) oder 1.4404 (316L) gefräst, mit gleichem H, J und Sitz, und nimmt ein Einsatzlager aus Edelstahl auf. Gehäuse aus Thermoplast gibt es für leichte Lasten, sie halten die Toleranz weniger gut; Edelstahl ist die übliche Wahl, wenn das Kataloggehäuse korrodiert.
Nein. Das Einsatzlager UC 204 bis UC 212 bleibt ein Katalogteil; das nachgefertigte Gehäuse behält den kugeligen Sitz zu seinem Außendurchmesser, 47 mm beim UC 204 bis 110 mm beim UC 212, sodass das Lager vor Ort gekauft und eingesetzt wird. Nur das Gehäuse wird nach Maß gefertigt.
Wenn das Kataloggehäuse nicht passt: eine Achshöhe zwischen zwei Größen, ein Lochbild einer alten Maschine, ein Körper aus Edelstahl oder Aluminium, ein geteiltes Gehäuse auf einer Welle, die sich nicht ausbauen lässt, oder ein abgekündigtes Gehäuse an einer älteren Maschine. Ein Norm-UCP aus Grauguss ist billiger zu kaufen als zu fertigen, und das sagen wir.
EKINSUN LTD ist ein Hersteller von Dreh- und Frästeilen in Shenzhen, der Stehlager, Flanschlager und geteilte Gehäuse nach altem Teil, Zeichnung oder UCP-Größe aus Stahl, Edelstahl oder Aluminium fertigt und dabei Achshöhe, Lochabstand und Lagersitz einhält; ab 1 Stück; für Händler neutral verpackt und direkt an den Endkunden. Das Einsatzlager bleibt Katalogware. Angebot in 12 Stunden.
