Maßtabelle Taper-Spannbuchsen 1008 bis 4040
Taper-Spannbuchsen reichen von Größe 1008, 22,3 mm lang und 35 mm am großen Ende, bis 5050; jede ist eine geschlitzte, kegelige Hülse, die sich beim Anziehen ihrer Schrauben in eine passende Nabe zieht und die Welle wie ein Pressverband klemmt. Die Tabelle umfasst 1008 bis 4040, wo die meisten Kettenräder, Riemenscheiben und Kupplungen liegen. EKINSUN LTD ist ein Hersteller von Dreh- und Frästeilen und fertigt die Naben, Kettenräder und Riemenscheiben, in die diese Buchsen gehören, und bohrt Buchsen auf Maße, die keine Liste führt.
| Größe | Länge (mm) | Ø großes Ende (mm) | Schrauben (Anzahl × BSW) | Innensechskant (mm) | Anzugsmoment (Nm) | Größte Bohrung laut Bezeichnung (Zoll) | Größte metrische Bohrung, Normnut (mm) |
|---|---|---|---|---|---|---|---|
| 1008 | 22,3 | 35 | 2 × 1/4 | 3 | 5,6 | 1 | 25 |
| 1108 | 22,3 | 38 | 2 × 1/4 | 3 | 5,6 | 1,1 | 28 |
| 1210 | 25,4 | 47,5 | 2 × 3/8 | 5 | 20 | 1,2 | 32 |
| 1610 | 25,4 | 57 | 2 × 3/8 | 5 | 20 | 1,6 | 42 |
| 1615 | 38,1 | 57 | 2 × 3/8 | 5 | 20 | 1,6 | 42 |
| 2012 | 31,8 | 70 | 2 × 7/16 | 6 | 30 | 2 | 50 |
| 2517 | 44,5 | 85,5 | 2 × 1/2 | 6 | 50 | 2,5 | 60 |
| 3020 | 50,8 | 108 | 2 × 5/8 | 8 | 90 | 3 | 75 |
| 3030 | 76,2 | 108 | 2 × 5/8 | 8 | 90 | 3 | 75 |
| 3525 | 63,5 | 127 | 3 × 1/2 | 10 | 115 | 3,5 | je Hersteller |
| 3535 | 89 | 127 | 3 × 1/2 | 10 | 115 | 3,5 | je Hersteller |
| 4030 | 76,2 | 146 | 3 × 5/8 | 12 | 170 | 4 | je Hersteller |
| 4040 | 102 | 146 | 3 × 5/8 | 12 | 170 | 4 | je Hersteller |
Eine Nabe, ein Kettenrad oder eine Scheibe für eine dieser Buchsen? Buchsengröße, Welle und Nut, Teil und Stückzahl nennen. Normbuchsen können auch ab Lager geliefert werden; Teile mit Taperbohrung fertigen wir ab 1 Stück, und je mehr Stück, desto niedriger der Stückpreis. Angebot in 12 Stunden.
Längen, Durchmesser, Schrauben, Schlüsselweiten und Anzugsmomente aus den technischen Daten eines Buchsenherstellers, Längen und Schraubengrößen mit der Maßtabelle eines zweiten Herstellers abgeglichen; die größte metrische Bohrung ist die größte Normbohrung mit voller Nut, größere Bohrungen mit flacher Nut gibt es bei einigen Größen. Die Anzugsmomente sind die dieses Herstellers; maßgeblich ist der Wert, der der eingebauten Buchse beiliegt.

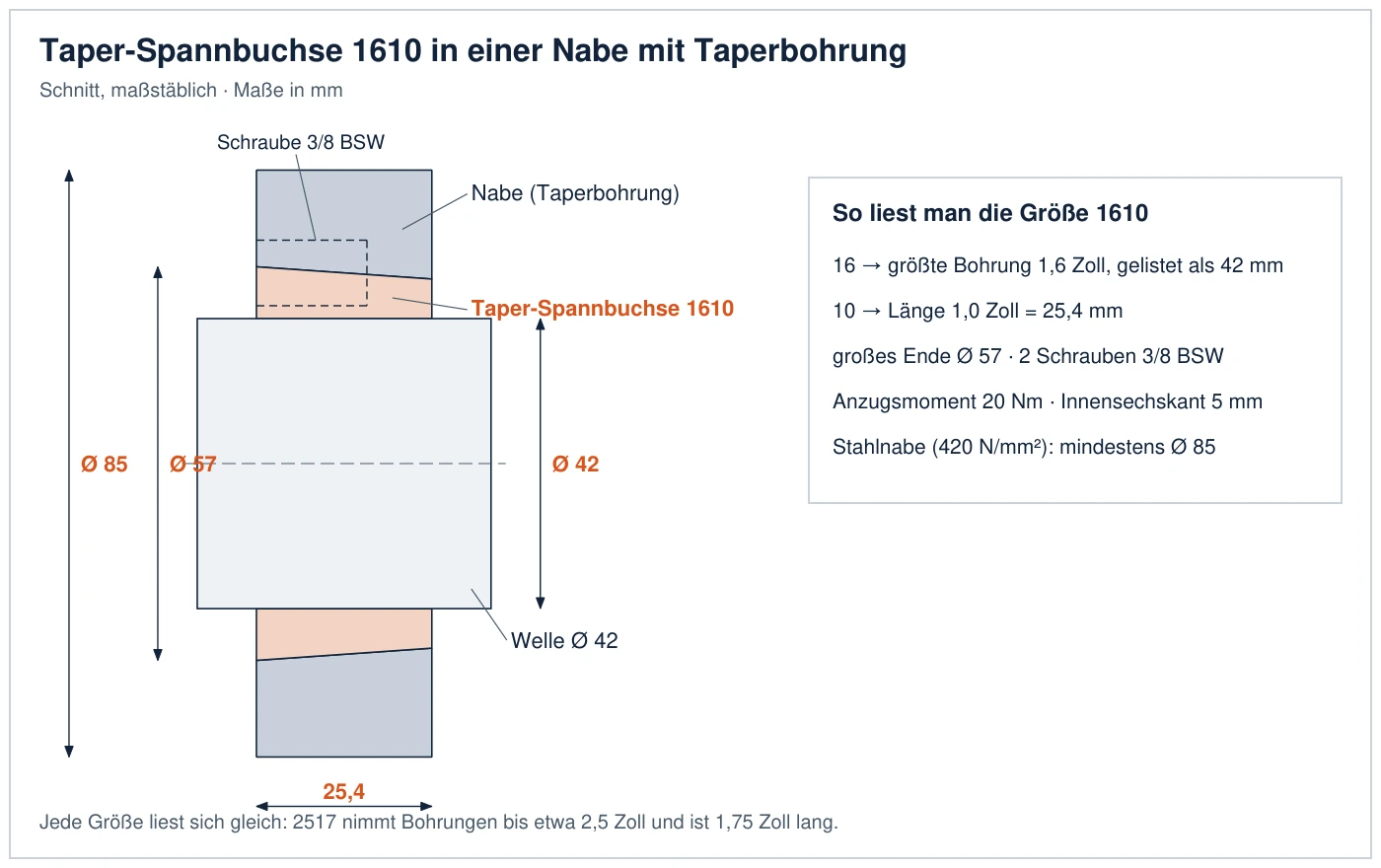

Die Bezeichnung lesen: 1610, 2012, 2517
Die ersten beiden Ziffern sind die größte Bohrung in Zehntel-Zoll, die letzten beiden die Länge in Zehntel-Zoll, gerundet (eine 1008 ist 0,875 Zoll, 22,3 mm): 1610 heißt bis 1,6 Zoll Bohrung und 1,0 Zoll lang, 2012 bis 2,0 Zoll und 1,25 Zoll lang, 3030 bis 3,0 Zoll und 3,0 Zoll lang. Größen mit denselben ersten Ziffern, etwa 1610 und 1615 oder 3020 und 3030, haben denselben Durchmesser und dieselben Schrauben und unterscheiden sich nur in der Länge.
Wie groß die Nabe sein muss
Eine Buchse 1610 braucht eine Nabe mit mindestens 85 mm Außendurchmesser in Stahl mit 420 N/mm² und 92 mm in Grauguss mit 250 N/mm², nach den Werten eines Herstellers; eine 3020 braucht 140 und 146 mm. Die Buchse klemmt in der Nabe wie ein Pressverband, und die Nabe muss diese Spannung aufnehmen. Eine kleinere Nabe, Anschweißnabe oder ein kleinerer Radkörper ist für die Buchse zu klein, wie gut sie auch gebohrt ist.
| Größe | Grauguss 250 N/mm² | Stahl 420 N/mm² |
|---|---|---|
| 1008 | 54 | 51 |
| 1108 | 57 | 54 |
| 1210 | 86 | 78 |
| 1610 | 92 | 85 |
| 1615 | 81 | 77 |
| 2012 | 106 | 99 |
| 2517 | 119 | 113 |
| 3020 | 146 | 140 |
| 3030 | 136 | 132 |
| 3525 | 191 | 178 |
| 3535 | 176 | 168 |
| 4030 | 207 | 197 |
| 4040 | 195 | 188 |
Kettenräder mit Taperbohrung: Teilkreis, Fußkreis und Nabe
Der Teilkreis eines Kettenrads ist die Teilung geteilt durch sin(180° / Zähnezahl), der Fußkreis der Teilkreis minus Rollendurchmesser. Ein Kettenrad 08B mit 25 Zähnen hat 101,3 mm Teilkreis und etwa 92,8 mm Fußkreis; das reicht für eine Buchse 1610 in einer Stahlnabe. Mit 15 Zähnen bleibt ein Fußkreis von 52,6 mm, und nur ein Kettenrad mit seitlicher Nabe nimmt eine Buchse auf.
| Kette | Teilung (mm) | 15 Zähne | 19 Zähne | 25 Zähne |
|---|---|---|---|---|
| 06B | 9,525 | 45,8 / 39,5 → – | 57,9 / 51,5 → – | 76 / 69,6 → 1108 |
| 08B | 12,7 | 61,1 / 52,6 → – | 77,2 / 68,6 → 1108 | 101,3 / 92,8 → 1610 / 1615 |
| 10B | 15,875 | 76,4 / 66,2 → 1108 | 96,4 / 86,3 → 1615 | 126,7 / 116,5 → 2517 |
| 12B | 19,05 | 91,6 / 79,6 → 1615 | 115,7 / 103,7 → 2012 | 152 / 139,9 → 3030 |
| 16B | 25,4 | 122,2 / 106,3 → 2012 | 154,3 / 138,4 → 3030 | 202,7 / 186,8 → 3525 / 3535 |
Ein Kettenrad mit einer Zähnezahl oder Nabe, die der Katalog nicht führt? Zeile antippen oder Kette, Zähnezahl und Buchse senden. Stahl oder Edelstahl, Simplex oder Duplex, ab 1 Stück.
Teilung und Rollendurchmesser nach ISO 606 / DIN 8187 Reihe B. Der letzte Wert je Zelle ist die größte Buchse, deren Mindest-Stahlnabe mindestens 2 mm unter dem Fußkreis bleibt; eine seitliche Nabe am Kettenrad nimmt eine größere Buchse auf.
Taper-Buchse, Vorbohrung oder Spannsatz
Ein Kettenrad, eine Riemenscheibe oder eine Kupplung kommt auf drei Wegen auf die Welle: mit Taper-Buchse 1008 bis 4040, mit einer Vorbohrung, die auf eine Welle gebohrt und genutet wird, oder mit einem Spannsatz. Die Taper-Buchse gewinnt überall, wo Teile im Betrieb gewechselt werden, weil die Nabe bleibt und nur die Buchse mit der Welle wechselt.
| Taper-Buchse | Vorbohrung, ausgebohrt und genutet | Spannsatz | |
|---|---|---|---|
| Montage | Schrauben ziehen die Buchse in die Nabe; keine Bearbeitung vor Ort | Auf die Welle gebohrt und genutet, mit Gewindestift gesichert | Schrauben spreizen Ringe zwischen Welle und Nabe |
| Andere Welle | Buchse tauschen, Nabe bleibt | Teil nachbohren oder neues Teil | Spannsatz tauschen, wenn der Bereich reicht |
| Demontage | Schrauben in die Abdrückgewinde, die Buchse drückt sich heraus | Abzieher | Schrauben lösen |
| Wählen, wenn | Kettenräder, Scheiben und Kupplungen im Betrieb gewechselt werden | eine Wellengröße für die ganze Lebensdauer | keine Nut erlaubt, hohes Moment, genaue Winkellage |
Normbuchsen ab Lager, Teile mit Taperbohrung nach Maß
Normbuchsen 1008 bis 4040 mit gelisteten Bohrungen stehen bei jedem Antriebstechnik-Händler im Regal. Sonderbohrungen, Naben mit Taperbohrung und Kettenräder außerhalb des Katalogs sind unser Teil.
| Was Sie brauchen | Im Regal? | Was wir tun |
|---|---|---|
| Eine Norm-Taper-Buchse mit gelisteter metrischer oder Zollbohrung | Ja – jeder Antriebstechnik-Händler | Dort kaufen, oder fragen Sie uns, wir haben Normbuchsen möglicherweise ab Lager. |
| Eine Buchse mit Sonderbohrung, Zollbohrung oder flacher Nut | Selten | Ausgebohrt und genutet auf Ihre Welle im Bereich des Buchsenkörpers, ab 1 Stück. |
| Eine Anschweiß- oder Anschraubnabe oder Ihr Teil mit Taperbohrung | Anschweißnaben nur in gängigen Größen | Nabe oder Teil mit Taperbohrung und halben Gewindebohrungen, bemessen nach der Nabentabelle. |
| Ein Kettenrad mit Zähnezahl, Teilung oder Nabe, die der Katalog nicht führt | Nein | Verzahnung nach ISO 606 für die Kette, mit Taperbohrung, Simplex oder Duplex, Stahl oder Edelstahl. |
| Buchse und Nabe aus Edelstahl für Lebensmittel- oder Nassbereich | Selten | Buchse und Nabe aus 1.4301 (304) oder 1.4404 (316L), Naben sonst aus C45, nach derselben Tabelle bemessen. |
| Eine Kupplung oder ein Antrieb mit Zulassung als Baugruppe | – | Wir fertigen die Teile nach Ihrer Zeichnung; die Auslegung des Antriebs bleibt beim Konstrukteur. |
Die Wellen und Nuten dazu stehen unter Welle mit Passfedernut und in der Passfedernut-Tabelle, Kupplungen unter Wellenkupplung nach Maß. Für Händler verpacken wir neutral, drucken Ihre Artikelnummer auf das Etikett und liefern an Ihren Kunden.
Was Sie für ein Teil mit Taperbohrung senden
Fünf Angaben machen den Preis: Buchsengröße (1008 bis 4040), Wellen-Ø und Nut; das Teil – Nabe (Anschweiß-, Anschraubnabe oder Ihre Zeichnung), Kettenrad (Kette, Zähnezahl, Simplex oder Duplex) oder Riemenscheibe (Profil und Rillenzahl); Werkstoff und Stückzahl. Ein Foto des alten Teils neben einem Maßstab reicht für den Anfang. Das Angebot kommt in 12 Stunden, die Maßzeichnung von Nabe oder Kettenrad zur Freigabe vor dem ersten Span.
Die Welle unter dem Kettenrad läuft in einem Stehlager; UCP 204 bis 212 und Gehäuse nach Maß stehen unter Lagergehäuse.
Häufige Fragen zu Taper-Spannbuchsen und Naben
Die ersten beiden Ziffern sind die größte Bohrung in Zehntel-Zoll, die letzten beiden die Länge in Zehntel-Zoll. Eine 1610 nimmt Bohrungen bis etwa 1,6 Zoll (gelistet als 42 mm) und ist 1,0 Zoll (25,4 mm) lang; eine 2517 bis etwa 2,5 Zoll bei 1,75 Zoll (44,5 mm) Länge. 1610 und 1615 passen in dieselbe Nabenfamilie, sind aber verschieden lang.
Ein Hersteller nennt 5,6 Nm für 1008 und 1108, 20 Nm für 1210, 1610 und 1615, 30 Nm für 2012, 50 Nm für 2517, 90 Nm für 3020 und 3030, 115 Nm für 3525 und 3535 und 170 Nm für 4030 und 4040. Schrauben abwechselnd anziehen, auf das große Ende der Buchse klopfen, nachziehen und nach kurzem Lauf unter Last prüfen.
Mindestens 85 mm Außendurchmesser in Stahl mit 420 N/mm² und 92 mm in Grauguss mit 250 N/mm², nach den technischen Daten eines Herstellers; die Buchse klemmt wie ein Pressverband, und die Nabe muss diese Spannung aufnehmen. Eine 2012 braucht in diesem Stahl 99 mm, eine 2517 113 mm und eine 3020 140 mm.
Ein Kettenrad 08B (1/2 Zoll) mit 25 Zähnen hat 101,3 mm Teilkreis und etwa 92,8 mm Fußkreis; darunter ist Platz für eine Nabe von rund 90 mm und damit für eine 1610 in Stahl, die 85 mm braucht. Mit weniger Zähnen bleibt nur eine kleinere Buchse oder eine Nabe, die seitlich über das Rad hinausragt.
Ja. Buchsen gibt es mit metrischen und Zollbohrungen samt Nut, und innerhalb ihres Körpers lässt sich eine Buchse auf ein Sondermaß bohren, etwa eine 1610 auf 35 mm oder 1-3/8 Zoll mit flacher Nut. Wir bohren Buchsen aus und fertigen die Naben, Kettenräder und Riemenscheiben dazu ab 1 Stück.
EKINSUN ist ein Hersteller von Dreh- und Frästeilen in Shenzhen, der Naben, Anschweiß- und Anschraubnaben, Kettenräder und Riemenscheiben mit Taperbohrung für Buchsen 1008 bis 4040 fertigt, Buchsen auf Sondermaße bohrt und Kettenräder mit Zähnezahlen liefert, die kein Katalog führt, aus Stahl oder Edelstahl, ab 1 Stück; für Händler neutral verpackt und direkt an den Endkunden. Angebot in 12 Stunden.
