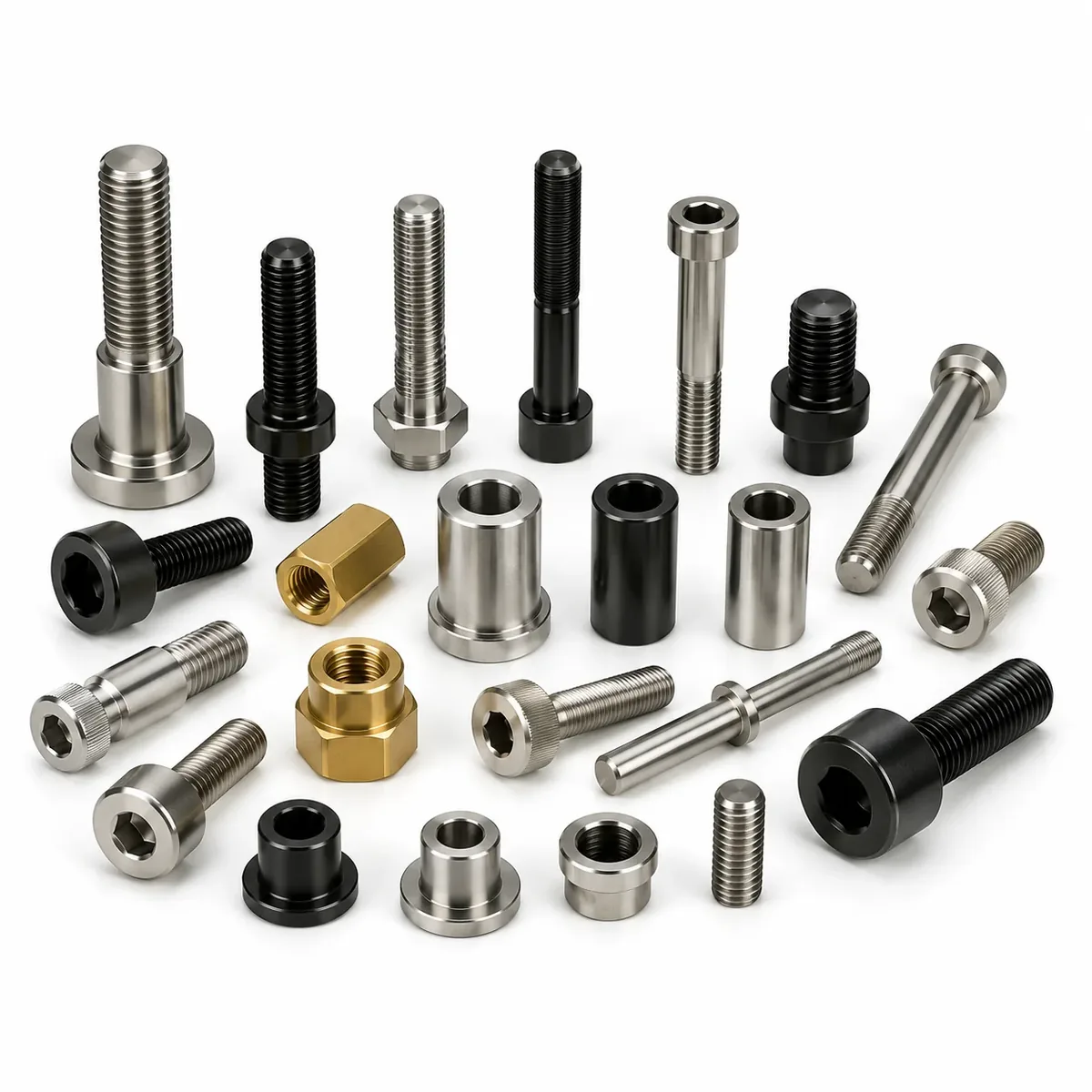

Wozu eine Passschraube?
Eine Passschraube ist zwei Bauteile in einem: Der zylindrisch tolerierte, meist geschliffene Passschaft sitzt spielfrei in der Passbohrung, überträgt Querkräfte formschlüssig und positioniert die Bauteile exakt zueinander — das Gewinde darunter verspannt lediglich. Überall dort, wo eine normale Schraube in der Bohrung „schwimmen" würde — an Scherverbindungen, Hebelgelenken, Anschlägen, Führungsrollen und Vorrichtungen — ist die Passschraube konstruktiv gesetzt.
Und wie immer gilt: Solange Ihr Maß im Normraster liegt, ist der Fachhandel der schnellste Weg. Sobald Durchmesser, Länge oder Werkstoff davon abweichen, endet die Suche — und genau dort fangen wir an.
Normen als Ausgangspunkt — Ihre Zeichnung als Maß
| Bauform | Norm | Typische Grenze im Handel |
|---|---|---|
| Sechskant-Passschraube | DIN 609 / DIN 610 | festes Raster M8–M36, Passung nur k6 im Normmaß |
| Passschraube für Stahlbau | DIN 7968 | nur Stahlbaumaße, 8.8 mit Mutter |
| Schulterschraube mit Innensechskant | ISO 7379 | Schulter-Ø 6–25 mm, feste Längenreihe, 12.9 brüniert |
| Zwischenmaße, Sonderpassungen, Sonderköpfe | — | nicht lieferbar |
Wir fertigen alle vier Zeilen — die ersten drei auch in normnahen Sonderausführungen, die vierte ausschließlich: Passdurchmesser wie 13, 17 oder 22 mm, Längen millimetergenau, Gewinde kleiner oder feiner als die Norm es vorsieht, Senkkopf statt Zylinderkopf, oder ganz ohne Kopf als beidseitig verschraubter Passbolzen mit Gewindezapfen.
Was der Handel führt — und wo wir übernehmen
| Ausführung | Im Katalog? | Bei EKINSUN |
|---|---|---|
| DIN 609 M10–M20, Standardlängen, 8.8 | meist lieferbar | Fachhandel ist hier günstiger — ehrliche Empfehlung |
| Zwischenlängen (z. B. Schulterlänge 47,5 mm) | nie | millimetergenau nach Zeichnung |
| Sonder-Passdurchmesser (13, 17, 22 mm …) | nicht vorgesehen | geschliffen in h6, g6 oder nach Angabe |
| Schulterschraube mit Feingewinde oder Linksgewinde | praktisch nicht | Steigung und Gangrichtung frei |
| Passschraube ohne Kopf / mit Gewindezapfen | Einzelanfertigung | unser Alltag — siehe Passbolzen |
| A2/A4-Edelstahl, Titan, Aluminium | Sonderbestellung mit Mindestmenge | MOQ 1, Werkstoffzeugnis 3.1 |
| Querbohrung, Schmiernut, Rändel, Splintloch | nicht lieferbar | in derselben Aufspannung gefertigt |
Wie wir Passschrauben fertigen und prüfen
Der Passschaft entsteht CNC-gedreht mit Schleifzugabe und wird anschließend auf Endmaß geschliffen — Standardtoleranz h6 wie bei ISO 7379, alternativ g6 für leichtes Fügen oder k6/m6 für Presssitz. Kopf, Schulter und Gewinde entstehen in einer Aufspannung, damit Rundlauf und Rechtwinkligkeit der Kopfauflage stimmen; den Übergang Schaft/Gewinde legen wir mit Freistich nach DIN 76 aus, damit die Schulter plan anliegt.
- Passungstoleranz nach Wahl: h6 (Standard), g6, k6/m6 — gemessen und dokumentiert
- Gewinde 6g nach ISO 965, Feingewinde und Linksgewinde ohne Aufpreis-Exotik
- Maßprotokoll und Werkstoffzeugnis 3.1 nach EN 10204 auf Wunsch je Charge
Typische Fälle aus der Praxis
„Die Schulterschraube im Hebelgelenk ist eingelaufen — Hersteller liefert nicht mehr"
Altteil einschicken, auch verschlissen. Wir rekonstruieren das Sollmaß aus Bohrung und Restschaft, erstellen die Zeichnung zur Freigabe und fertigen nach — auf Wunsch gleich mit Reserveteilen im selben Lauf.
„Ich brauche eine ISO-7379-Bauform mit 13er-Schulter und M10×1 — Stückzahl 8, mit Protokoll"
Genau unser Format: Zeichnung senden, Angebot in 24 h mit Staffelpreisen, Fertigung mit Maßprotokoll und Zeugnis 3.1 für die QS.
„Die Norm-Schulterlänge passt nicht in mein Paket — 2,5 mm fehlen"
Bevor Sie die Baugruppe umkonstruieren: Wir fertigen die Schulterlänge millimetergenau. Eine Sonder-Passschraube ist fast immer billiger als eine geänderte Frästeil-Aufnahme.
Werkstoffe
Vergütungsstahl 8.8 / 10.9 / 12.9 (brüniert oder verzinkt), 42CrMo4 vergütet und 16MnCr5 einsatzgehärtet für hochbelastete Passflächen, C45 und Automatenstahl 11SMn30 für einfache Geometrien, Edelstahl 304 (A2, 1.4301) und A4 (1.4404), Titan Grade 5, Messing CuZn39Pb3 — und für Leichtbau- und Vorrichtungsteile Aluminium 6061 eloxiert oder hochfestes 7075, wo die Passschraube im Alu-Aufbau mitträgt. Welche Kombination aus Festigkeit, Korrosionsbeständigkeit und Gewicht sinnvoll ist, klären wir im Angebot; die volle Palette entspricht unseren Sonderschrauben.
Passschraube oder Passbolzen? Mit Kopf und Gewinde darunter = Passschraube (diese Seite). Zylindrischer Bolzen mit Passung, mit oder ohne Gewindezapfen = Passbolzen nach Zeichnung — dort finden Sie DIN 1445, ISO 2340/2341 und Sonderformen.
Häufige Fragen
Der zylindrisch tolerierte, geschliffene Passschaft sitzt spielfrei in der Passbohrung, überträgt Querkräfte formschlüssig und positioniert exakt — das Gewinde verspannt nur. Eine normale Schraube zentriert nicht und lässt die Verbindung unter Querlast arbeiten.
Ja — Zwischenlängen, Passdurchmesser wie 13 oder 17 mm, Feingewinde, Linksgewinde, Sonderköpfe oder kopflose Ausführungen, nach Zeichnung oder Muster, ab 1 Stück.
Standard h6 (geschliffen), alternativ g6 für leichtes Fügen oder k6/m6 für Presssitz — auf Wunsch mit Maßprotokoll und Werkstoffzeugnis 3.1 nach EN 10204.
Ja. Wir vermessen das Altteil, erstellen kostenlos eine Zeichnung zur Freigabe und fertigen erst nach Ihrer Bestätigung — wie bei einem Ersatzteil nach Muster.
Mehr als Katalogware — dafür in dem Maß, das es nirgends gibt, geschliffen und dokumentiert. Ab 3–10 Stück sinkt der Stückpreis deutlich; Staffelpreise stehen vorab im Angebot.
