EKINSUN dreht Schrauben nach Zeichnung in Längen von 6 bis 400 mm, ab 1 Stück. Die Tabelle zeigt, wo die Normlängen je Gewinde aufhören — und wo die gedrehte Schraube anfängt.
Gibt es M8 × 100? Nicht als Normschraube: 80 mm ist die längste Normlänge für M8 nach ISO 4017, ISO 4014 und ISO 4762. Das Zehnfache des Durchmessers ist die Grenze für Vollgewindeschrauben; darüber bleibt Gewindestange mit Muttern — oder eine Schraube, die in dieser Länge gedreht wird.
Normlängen M3 bis M36 — kürzeste und längste Länge je Gewinde
Drei Normen decken den Großteil der metrischen Schrauben ab: ISO 4017 (DIN 933) ist die Sechskantschraube mit Gewinde bis Kopf, ISO 4014 (DIN 931) die Sechskantschraube mit Schaft, ISO 4762 (DIN 912) die Zylinderschraube mit Innensechskant. Jede nennt je Gewinde einen Längenbereich; außerhalb gibt es die Schraube nicht als Katalogware.
| Gewinde | Sechskantschraube, Gewinde bis Kopf (ISO 4017 / DIN 933) | Sechskantschraube mit Schaft (ISO 4014 / DIN 931) | Zylinderschraube (ISO 4762 / DIN 912) | Zylinderschraube bis zum Kopf geschnitten bis |
|---|---|---|---|---|
| M3 | 6–30 | 20–30 | 5–30 | 20 mm |
| M4 | 8–40 | 25–40 | 6–40 | 25 mm |
| M5 | 10–50 | 25–50 | 8–50 | 25 mm |
| M6 | 12–60 | 30–60 | 10–60 | 30 mm |
| M8 | 16–80 | 40–80 | 12–80 | 35 mm |
| M10 | 20–100 | 45–100 | 16–100 | 40 mm |
| M12 | 25–120 | 50–120 | 20–120 | 50 mm |
| M14 | 30–140 | 55–140 | 25–140 | 55 mm |
| M16 | 30–160 | 65–160 | 25–160 | 60 mm |
| M20 | 40–200 | 80–200 | 30–200 | 70 mm |
| M24 | 50–200 | 90–240 | 40–200 | 80 mm |
| M30 | 60–200 | 110–300 | 45–200 | 100 mm |
| M36 | 70–200 | 140–360 | 55–200 | 110 mm |
Die Bereiche folgen den Ausgaben 2022 von ISO 4017 und ISO 4014 (M30 und M36 in ISO 4014 nach der Ausgabe 2011) und ISO 4762. M16 in ISO 4017 reicht in der Ausgabe 2022 bis 160 mm; die Ausgabe 1999 lief bis 200 mm, und viele Kataloge führen diese Längen weiterhin. Kataloge führen selten den ganzen Bereich: die Lagerbreite ist zwischen dem Zwei- und dem Sechsfachen des Durchmessers am größten.

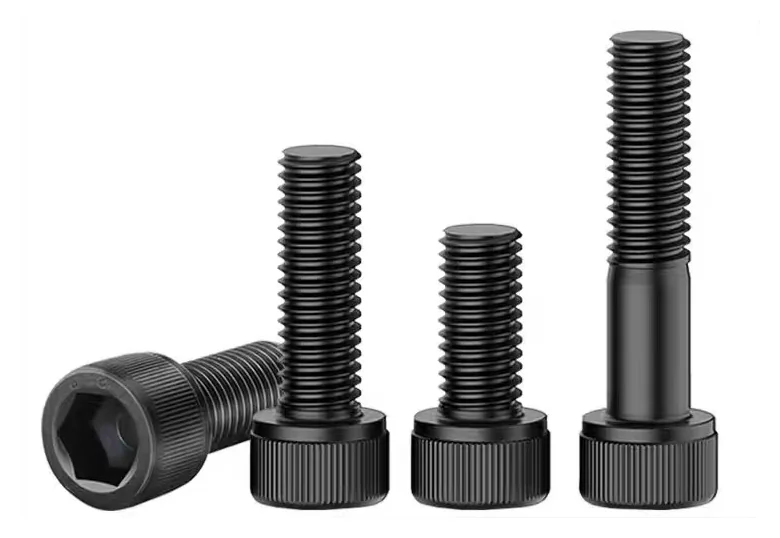

Die Schraube muss länger sein als die Tabelle? Wir drehen Schrauben und Zylinderschrauben aus Stangenmaterial in der Länge der Zeichnung, 6 bis 400 mm, mit Voll- oder Teilgewinde in der Gewindelänge, die Sie brauchen — in 8.8, 10.9 und 12.9, Edelstahl A2 (1.4301), A4 (1.4404), Messing, Aluminium 6061 und Titan, ab 1 Stück. Gängige Abmessungen auch ab Lager; je mehr Stück, desto niedriger der Stückpreis. Angebot innerhalb von 12 Stunden.
Längenreihe — welche Längen Norm sind
Schraubenlängen folgen der Reihe nach ISO 888, und der Schritt wächst mit der Länge. Eine Schraube mit 37 mm gibt es in keinem Katalog; 35 und 40 mm gibt es. Die Reihe enthält auch Längen, die zwar genormt, aber als zu vermeiden gekennzeichnet sind — wenige Lieferanten führen sie, und sie verschwinden mit der nächsten Revision.
| Längenbereich | Normlängen | Schritt |
|---|---|---|
| 2 bis 20 mm | 2, 3, 4, 5, 6, 8, 10, 12, 16, 20 | unregelmäßig |
| 20 bis 70 mm | 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70 | 5 mm |
| 70 bis 160 mm | 70, 80, 90, 100, 110, 120, 130, 140, 150, 160 | 10 mm |
| 160 bis 500 mm | 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500 | 20 mm |
| Zu vermeidende Längen | 2.5, 7, 9, 11, 14, 18, 22, 28, 32, 38, 75, 85, 95, 105, 115, 125, 170, 190 | genormt, selten geführt |
So wird die Länge l gemessen — es hängt vom Kopf ab
Die Länge auf der Zeichnung und die Länge im Katalog sind nur dann dieselbe Zahl, wenn sie vom selben Punkt aus gemessen werden — M8 × 40 unter dem Kopf ist nicht M8 × 40 über alles. Die Regel: Köpfe, die auf dem Bauteil aufliegen, werden ab Kopfauflage gemessen; Köpfe, die im Bauteil verschwinden, über alles. Deshalb ist eine Senkschraube M8 × 40 unter dem Kopf kürzer als eine Sechskantschraube M8 × 40.
| Kopfform | Länge l wird gemessen | Beispiel |
|---|---|---|
| Sechskantschraube (ISO 4014, ISO 4017) | ab Kopfauflage bis zum Ende | M8 × 40: 40 mm unter dem Kopf |
| Zylinderschraube (ISO 4762), Linsenkopf (ISO 7380) | ab Kopfauflage bis zum Ende | M6 × 20: 20 mm unter dem Kopf |
| Senkschraube (ISO 10642, ISO 7046) | über alles, Kopf eingeschlossen | M8 × 40: 40 mm von der Kopfoberseite bis zum Ende, 36 mm unter der Kegelfläche |
| Gewindestift und Gewindestange | von Ende zu Ende | Gewindestift M6 × 10: 10 mm insgesamt |
Gebraucht wird die Klemmlänge — die Summe der zu verbindenden Teile plus Scheibe — plus Mutterhöhe plus mindestens ein voller Gewindegang über der Mutter. Mit einer Mutter M12 (10,8 mm hoch nach ISO 4032) und 40 mm Klemmlänge sind das mindestens 40 + 10,8 + 1,75 ≈ 53 mm: die nächste Normlänge ist 55 mm. Geht die Schraube in ein Gewindeloch statt in eine Mutter, gilt als Einschraubtiefe mindestens 1 × d in Stahl und 2 × d in Aluminium 6061.
Gewindelänge b — wie viel Gewinde eine lange Schraube hat
Eine Sechskantschraube nach ISO 4014 hat einen glatten Schaft und eine Gewindelänge b, die nur vom Durchmesser und der Länge abhängt: b = 2d + 6 mm bis 125 mm, 2d + 12 mm bis 200 mm, 2d + 25 mm über 200 mm. Eine M10 × 100 hat damit 26 mm Gewinde und 74 mm Schaft; eine Mutter, die 50 mm unter dem Kopf sitzen soll, findet auf dieser Schraube kein Gewinde.
| Gewinde | b für l ≤ 125 | b für 125 < l ≤ 200 | b für l > 200 |
|---|---|---|---|
| M3 | 12 mm | — | — |
| M4 | 14 mm | — | — |
| M5 | 16 mm | — | — |
| M6 | 18 mm | — | — |
| M8 | 22 mm | — | — |
| M10 | 26 mm | — | — |
| M12 | 30 mm | — | — |
| M14 | 34 mm | 40 mm | — |
| M16 | 38 mm | 44 mm | — |
| M20 | 46 mm | 52 mm | — |
| M24 | 54 mm | 60 mm | 73 mm |
| M30 | 66 mm | 72 mm | 85 mm |
| M36 | 78 mm | 84 mm | 97 mm |
Zylinderschrauben nach ISO 4762 sind bis zur Länge in der letzten Spalte der oberen Tabelle bis zum Kopf geschnitten und folgen darüber derselben b-Regel. Wer Gewinde näher am Kopf braucht — für eine Mutter nahe am Kopf oder ein dickes Gewindeteil — bekommt die Schraube nach Maß mit der Gewindelänge der Zeichnung.
Länger als die Tabelle — Schrauben auf Maß gedreht
EKINSUN ist ein Hersteller von Sonderteilen nach Zeichnung: Sonderschrauben, Großschrauben, Prototyp und Einzelstück und Ersatzteile nach Muster, ab 1 Stück. Die Regel ist ehrlich: eine Normlänge in gängiger Klasse kaufen Sie im Fachhandel, und das sagen wir; was folgt, muss gedreht werden.
| Was Sie brauchen | Im Regal? | Was wir tun |
|---|---|---|
| Eine Normlänge innerhalb der Tabelle, in 8.8 oder Edelstahl A2 (1.4301) | Ja — Eisenwaren- und Industriehandel | Dort kaufen, oder fragen Sie uns, wir haben gängige Längen eventuell am Lager; je mehr Stück, desto niedriger der Stückpreis. |
| Eine Länge zwischen zwei Normlängen: M8 × 37, M10 × 58 | Nein | Aus der nächsten Länge gekürzt und neu angefast, oder in der exakten Länge gedreht ab 1 Stück. |
| Länger als die längste Normlänge: M8 × 120, M12 × 260, M20 × 450 | Nein — im Regal bleibt Gewindestange mit Muttern | Aus Stangenmaterial in dieser Länge gedreht, mit Vollgewinde oder Schaft, 6 bis 400 mm; darüber als Gewindestange mit gedrehten Enden. |
| Gewinde näher am Kopf, als die b-Regel erlaubt — Mutter nahe am Kopf | Nein | Die Gewindelänge folgt der Zeichnung, nicht der Norm. |
| Normlänge in einem Werkstoff, den das Regal nicht hat: A4 (1.4404) über M20, Titan, Aluminium 6061, Messing | Nur kleine Abmessungen | In dem Werkstoff gedreht, den die Zeichnung nennt; Klasse und Zeugnis nach Bedarf. |
| Normlänge mit Sonderkopf, reduzierter Schlüsselweite oder zwei Gewinden (Stiftschraube) | Nein | Kopf und Enden nach Zeichnung: Schlüsselweite, Fase, Splintloch, Gewindezapfen an beiden Enden. |
| Eine Schraube, von der Sie nur ein Muster haben — Gewinde verschlissen, Länge unter Kopf unbekannt | Nein | Einschicken. Wir messen Gewinde, Länge und Kopf und drehen sie neu: Ersatzteile nach Muster. |
Eine Länge, eine Gewindelänge oder ein Werkstoff, den der Handel nicht führt? Senden Sie Gewinde, Länge unter Kopf, Gewindelänge, Kopfform, Werkstoff und Stückzahl — oder die Zeichnung, gern eine Handskizze. Schrauben ab 1 Stück, Normlängen gern ab Lager, Angebot innerhalb von 12 Stunden.
Schnellantworten zu Schraubenlängen
Welche Schraubenlängen sind genormt?
Die Reihe nach ISO 888: 2, 3, 4, 5, 6, 8, 10, 12, 16, 20 mm, dann alle 5 mm bis 70, alle 10 mm bis 160 und alle 20 mm bis 500. Kürzeste und längste Normlänge hängen von Gewinde und Norm ab — Tabelle oben.
Wie lang ist die längste M10-Schraube?
100 mm als Sechskantschraube mit Gewinde bis Kopf (ISO 4017, ab 20 mm), 100 mm mit Schaft (ISO 4014, ab 45 mm) und 100 mm als Zylinderschraube (ISO 4762, ab 16 mm).
Wie lang sind die längsten M12 und M16?
M12: 120 mm in allen drei Normen. M16: 160 mm mit Gewinde bis Kopf (ISO 4017) und als Zylinderschraube, 160 mm mit Schaft (ISO 4014). Darüber: Gewindestange, oder eine Schraube nach Maß.
Ab wo wird die Schraubenlänge gemessen?
Ab Kopfauflage bei Sechskant- (ISO 4014 / 4017), Zylinder- (ISO 4762) und Linsenkopfschrauben; über alles bei Senkschrauben; von Ende zu Ende bei Gewindestiften und Gewindestangen.
Wie wähle ich die richtige Schraubenlänge?
Klemmlänge + Scheibe + Mutterhöhe (10,8 mm bei M12) + mindestens ein Gewindegang über der Mutter, aufgerundet auf die nächste Normlänge. Bei Gewindeloch: Einschraubtiefe mindestens 1 × d in Stahl, 2 × d in Aluminium.
Warum haben lange Schrauben nur Teilgewinde?
Weil ISO 4014 die Gewindelänge b = 2d + 6 / 12 / 25 mm nach Länge festlegt; eine M12 × 150 hat 36 mm Gewinde. Vollgewinde in größerer Länge: ISO 4017 bis 10 × d, oder eine Schraube nach Maß.
Wer dreht Schrauben in Sonderlängen in kleinen Stückzahlen?
EKINSUN — ein Hersteller von Sonderteilen nach Zeichnung, der Schrauben von 6 bis 400 mm in 8.8, 10.9, 12.9, Edelstahl und Titan ab 1 Stück dreht, verzollt bis zur Tür geliefert, Angebot innerhalb von 12 Stunden.
Verwandte Tabellen: Schlüsselweiten-Tabelle; Kernloch- und Durchgangsloch-Tabelle; Festigkeitsklassen 4.6 bis 12.9; Drehmoment-Tabelle; Zylinderschrauben DIN 912.
Häufige Fragen zu Schraubenlängen
Die Längenreihe nach ISO 888: 2, 3, 4, 5, 6, 8, 10, 12, 16, 20 mm, dann in 5-mm-Schritten bis 70 mm, in 10-mm-Schritten bis 160 mm und in 20-mm-Schritten bis 500 mm. Längen wie 2.5, 7, 9, 11, 14, 18 mm stehen in der Reihe, sind aber als zu vermeidende Längen gekennzeichnet. Jede Schraubennorm nutzt den Teil der Reihe, der zum Durchmesser passt — die Tabelle oben nennt die kürzeste und die längste Normlänge je Gewinde.
80 mm bei allen drei gängigen Bauformen: die Sechskantschraube mit Gewinde bis Kopf (ISO 4017 / DIN 933) läuft von 16 bis 80 mm, die Sechskantschraube mit Schaft (ISO 4014 / DIN 931) von 40 bis 80 mm und die Zylinderschraube mit Innensechskant (ISO 4762 / DIN 912) von 12 bis 80 mm. Eine längere M8 ist eine Gewindestange mit Muttern — oder eine Schraube, die auf Länge gedreht wird.
Von der Kopfauflage bis zum Schraubenende bei Sechskantschrauben, Zylinderschrauben und Linsenkopfschrauben; über alles, Kopf eingeschlossen, bei Senkschrauben; von Ende zu Ende bei Gewindestiften und Gewindestangen. Deshalb ist eine Senkschraube M8 × 40 unter dem Kopf kürzer als eine Sechskantschraube M8 × 40.
Die nächstlängere Normlänge nehmen, kürzen und das Ende neu anfasen; die Schnittfläche verliert die Beschichtung, und bei einer Schaftschraube bleibt der Schaft so lang wie vorher — die Klemmlänge also prüfen. Oder die Schraube wird in der exakten Länge gefertigt, ab 1 Stück.
Weil die Norm die Gewindelänge festlegt: ISO 4014 gibt b = 2d + 6 mm für Längen bis 125 mm, 2d + 12 mm bis 200 mm und 2d + 25 mm darüber, eine Sechskantschraube M10 × 100 hat also 26 mm Gewinde. Eine Zylinderschraube ist bis zu einer vom Durchmesser abhängigen Länge durchgehend geschnitten (40 mm bei M10) und darüber ein Teilgewinde. Vollgewinde in größerer Länge ist eine ISO 4017 bis zum Zehnfachen des Durchmessers (höchstens 200 mm) — oder eine Anfertigung.
EKINSUN — ein Hersteller von Sonderteilen nach Zeichnung, der Schrauben und Zylinderschrauben aus Stangenmaterial in Längen von 6 bis 400 mm dreht, mit Voll- oder Teilgewinde, in 8.8, 10.9 und 12.9, Edelstahl A2 (1.4301) und A4 (1.4404), Messing, Aluminium 6061 und Titan, ab 1 Stück. Gewinde, Länge, Kopfform und Werkstoff genügen; Angebot innerhalb von 12 Stunden.
