Rastbolzen M10 × 1 bis M20 × 1,5: die Größen
Vier Gewindegrößen decken die meisten Rastbolzen ab: M10 × 1 mit 5 mm Stift, M12 × 1,5 mit 6 mm, M16 × 1,5 mit 8 mm und M20 × 1,5 mit 10 mm; die Tabellen zweier Hersteller stimmen in diesen Paaren überein. EKINSUN LTD ist ein Hersteller von Sonderschrauben, der Rastbolzen außerhalb dieser Größen fertigt und die Scheiben, Schwenkteile und Schlitten bearbeitet, die sie arretieren.
| Gewinde | Stift-Ø | Stiftüberstand ≈ | Gewindelänge ≈ | Knopf-Ø ≈ | Gesamtlänge ≈ | Federkraft Anfang / Ende (N) | Kernloch |
|---|---|---|---|---|---|---|---|
| M10 × 1 | 5 | 5 | 17 | 21 | 45 | 7 / 17 | 9 |
| M12 × 1,5 | 6 | 6 | 20 | 25 | 55 | 9 / 24 | 10,5 |
| M16 × 1,5 | 8 | 8 | 26 | 31 | 69 | 11 / 30 | 14,5 |
| M20 × 1,5 | 10 | 10 | 33 | 31 | 80 | 19 / 45 | 18,5 |
Ein Rastbolzen oder eine Rastscheibe nach Ihrem Maß? Gewinde, Stift, mit oder ohne Rastsperre, Werkstoff und Stückzahl nennen, oder die Scheibe mit ihren Stellungen. Normrastbolzen können auch ab Lager geliefert werden; andere fertigen wir ab 1 Stück, und je mehr Stück, desto niedriger der Stückpreis. Angebot in 12 Stunden.
Stiftdurchmesser nach den Tabellen zweier Hersteller; Überstand, Längen, Knopf und Federkraft aus der metrischen Tabelle eines Herstellers, auf den Millimeter gerundet. Kernloch = Gewindedurchmesser − Steigung. Ausführungen ohne und mit Rastsperre (Knopf um 90° gedreht hält den Stift zurück) haben dieselben Maße.
Die Bohrung, in die der Stift greift
Ein 6-mm-Stift greift in eine auf H7 geriebene 6-mm-Bohrung mit kleiner Fase am Eingang, etwas tiefer gebohrt als die 6 mm Überstand. Der Körper sitzt daneben in einer Gewindebohrung: 10,5 mm Kernloch für M12 × 1,5. Wird das Teil tausendfach gerastet, nimmt eine eingepresste gehärtete Stahlbuchse in der Rastbohrung den Verschleiß auf und wird statt des Teils getauscht.
Rastscheiben: Winkel und Lochabstand

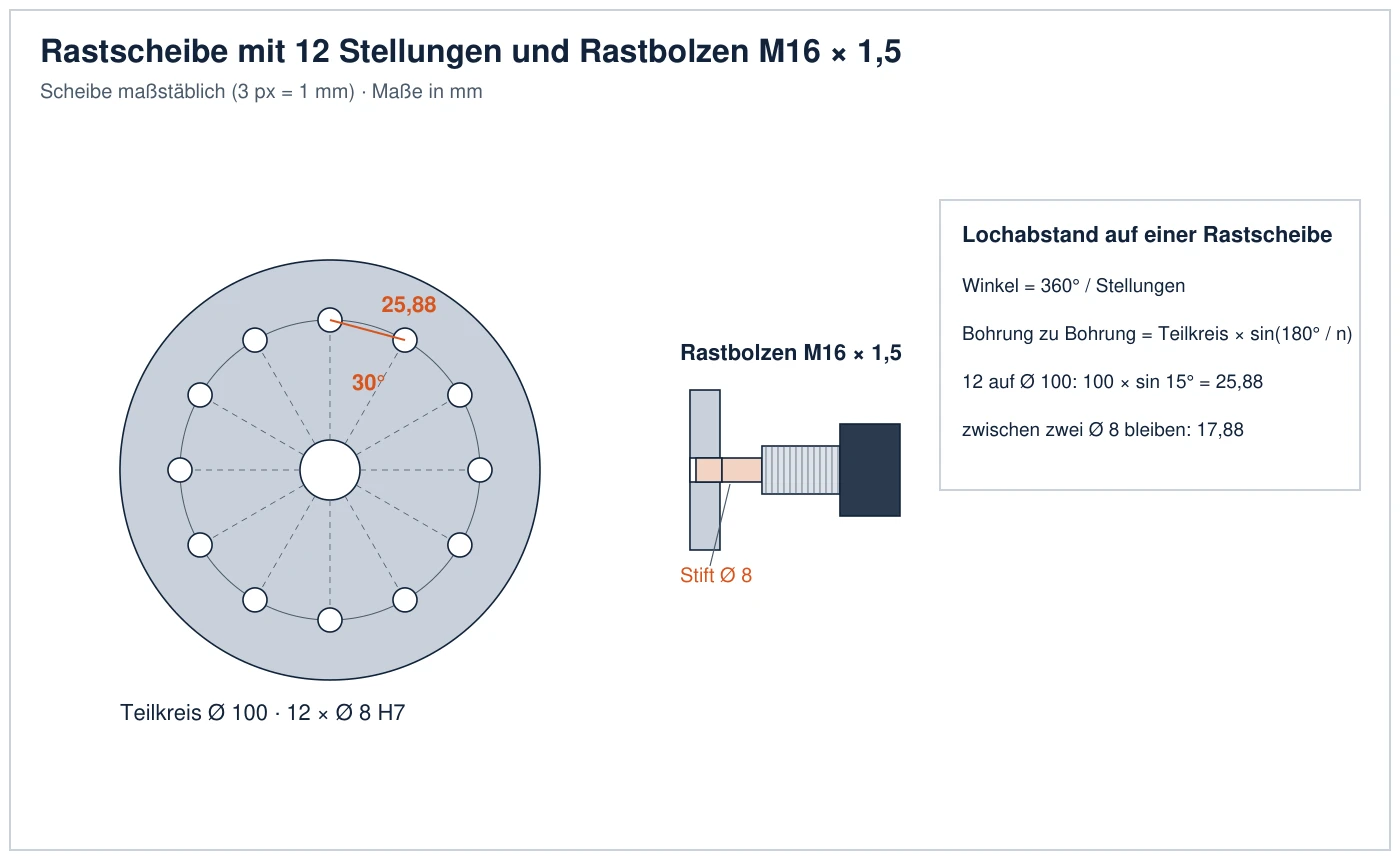

Zwölf Stellungen auf 100 mm Teilkreis liegen 30° auseinander und 25,88 mm von Bohrung zu Bohrung; zwischen zwei 8-mm-Bohrungen bleiben 17,88 mm Material. Der Abstand benachbarter Bohrungen ist Teilkreis mal sin(180° / Stellungen); weniger Stellungen oder ein größerer Kreis lassen mehr Material.
| Stellungen | Winkel (°) | Teilkreis | Bohrung zu Bohrung | Zwischen zwei 8-mm-Bohrungen |
|---|---|---|---|---|
| 4 | 90 | 80 | 56,57 | 48,57 |
| 6 | 60 | 80 | 40 | 32 |
| 8 | 45 | 100 | 38,27 | 30,27 |
| 12 | 30 | 100 | 25,88 | 17,88 |
| 24 | 15 | 160 | 20,88 | 12,88 |
Eine Rastscheibe mit Ihren Stellungen? Zeile antippen oder Zahl der Stellungen, Teilkreis, Stiftgröße und Werkstoff senden; Bohrungen H7 gerieben, ab 1 Stück.
Rastbolzen, federndes Druckstück oder Kugelsperrbolzen
Drei Teile arretieren eine Stellung mit Feder oder Stift, vom 5-mm-Raststift bis zum Kugelsperrbolzen durch zwei Teile, und ihre Namen werden oft verwechselt: der Rastbolzen mit Knopf, das federnde Druckstück mit Kugel und ohne Knopf und der Kugelsperrbolzen, der durch zwei Teile gesteckt wird. Die Tabelle trennt sie danach, was jedes hält.
| Rastbolzen | Federndes Druckstück | Kugelsperrbolzen | |
|---|---|---|---|
| Wie es arretiert | Stift rastet in eine Bohrung; mit Knopf oder Ring zurückgezogen | Kugel oder Stift vom Teil zurückgedrückt; Raststellung oder leichter Halt | Stift durch zwei Teile, von Kugeln gehalten; von Hand gesteckt und gezogen |
| Montage | In eine Gewindebohrung geschraubt, oft mit Kontermutter, oder angeschweißt | In eine Gewindebohrung geschraubt, Innensechskant oder Schlitz | Lose, oft an einem Halteseil |
| Hält | Eine Stellung gegen Scherung am Stift | Eine Stellung gegen leichten Druck | Zwei Teile gegen Scherung |
| Wählen, wenn | ein Schlitten, Schwenkteil oder Tisch in festen Stufen stehen soll | ein Teil einrasten, unter Kraft aber weitergehen soll | ein Teil von Hand abgenommen und wieder angesetzt wird |
Klemmhebel, Stellfüße, Griffe und Handräder nach Zeichnung
Dieselben Käufer bestellen vier weitere Bedienteile mit Gewinde, die wir nach Zeichnung fertigen: Klemmhebel mit Innen- oder Außengewinde, deren Hebel sich über eine Verzahnung umsetzen lässt; Stellfüße mit Gewindebolzen und Gelenkteller; Sterngriffe und Kugelknöpfe (DIN 6336, DIN 319); und Handräder mit genuteter oder Gewindenabe. Gewindebolzen dafür stehen unter Stiftschrauben, Rändelschrauben unter Rändelschrauben.
Normrastbolzen ab Lager, Sonderausführungen nach Maß
Norm-Rastbolzen M10 bis M20 aus Stahl sind Katalogware der Normteile-Händler und für ein Stück die günstigere Wahl. Ein längerer Stift, ein anderes Gewinde, ganz Edelstahl oder die Scheibe selbst ist unser Teil.
| Was Sie brauchen | Im Katalog? | Was wir tun |
|---|---|---|
| Ein Norm-Rastbolzen M10 bis M20 aus Stahl mit Kunststoffknopf | Ja – Händler für Normteile | Dort kaufen, oder fragen Sie uns, wir haben Normrastbolzen möglicherweise ab Lager. |
| Ein längerer Stift, ein abgesetzter Stift oder ein Stift mit Fläche für eine Nut | Selten | Stift in Ihrer Länge und Form im selben Körper, ab 1 Stück. |
| Ein Zoll- oder anderes Feingewinde, ein Anschweiß- oder Flanschkörper | Selten | Körper auf Ihr Gewinde oder Ihren Flansch gedreht; Stift und Feder passend. |
| Ganz aus Edelstahl für Lebensmittel-, Nass- oder Seewasserbereich | In wenigen Größen | Körper und Stift aus 1.4305 (303), Feder aus 1.4310 (301), Knopf aus Kunststoff oder Edelstahl. |
| Die Rastscheibe, das Schwenkteil oder den Schlitten mit den Rastbohrungen | Nein | Aus Aluminium 6061, C45 oder Edelstahl 1.4301 (304) mit geriebenen Rastbohrungen auf Ihrem Teilkreis; gehärtete Buchse in der Bohrung, wo Verschleiß zu erwarten ist. |
| Eine sicherheitsbewertete Verriegelung für Hebezeug oder Schutzeinrichtungen | – | Wir fertigen nach Ihrer Zeichnung; die Sicherheitsbewertung bleibt beim Konstrukteur der Maschine. |
Händler erhalten die Rastbolzen in neutralen Beuteln mit ihrer eigenen Artikelnummer, an sich selbst oder direkt an den Maschinenbauer, den sie beliefern.
Was Sie für einen Rastbolzen oder eine Rastscheibe senden
Vier Angaben machen den Preis eines Rastbolzens: Gewinde (M10 × 1 bis M20 × 1,5, Zoll oder Ihres), Stiftdurchmesser und Überstand, mit oder ohne Rastsperre mit Knopf oder Ring, und der Werkstoff; bei einer Scheibe Zahl der Stellungen, Teilkreis, Stiftgröße und Werkstoff, dazu die Stückzahl. Angebot in 12 Stunden; Freigabezeichnung vor der Fertigung.
Häufige Fragen zu Rastbolzen
6 mm. Die gängigen Paare sind M10 × 1 mit 5 mm Stift, M12 × 1,5 mit 6 mm, M16 × 1,5 mit 8 mm und M20 × 1,5 mit 10 mm; die Tabellen zweier Hersteller stimmen darin überein. Der Stift steht etwa um seinen eigenen Durchmesser aus dem Gewinde, ein Rastbolzen M12 greift also etwa 6 mm tief in eine 6-mm-Bohrung.
Ein Rastbolzen hat einen Stift, den man am Knopf oder Ring zurückzieht und der in eine Bohrung einrastet; er hält einen Schlitten, ein Schwenkteil oder einen Tisch in einer festen Stellung. Ein federndes Druckstück hat eine Kugel oder einen kurzen Stift, den das Teil selbst zurückdrückt; es gibt eine Raststellung oder leichten Halt, ohne Knopf.
Ein Rastbolzen, dessen Knopf sich nach dem Herausziehen um 90° drehen lässt, sodass der Stift zurückgezogen bleibt, bis der Knopf zurückgedreht wird. Er wird verwendet, wo das Teil eine Zeit lang frei beweglich sein muss, etwa beim Einrichten, ohne dass jemand den Knopf hält.
Der Stiftdurchmesser mit enger Passung, meist auf H7 gerieben: 5, 6, 8 oder 10 mm für die vier gängigen Größen, mit kleiner Fase, damit der Stift die Bohrung findet, und etwas tiefer als der Stiftüberstand. Der Körper sitzt in einer Gewindebohrung: Kernloch 9 mm für M10 × 1, 10,5 mm für M12 × 1,5, 14,5 mm für M16 × 1,5 und 18,5 mm für M20 × 1,5.
Der Winkel ist 360° geteilt durch die Zahl der Stellungen, der gerade Abstand benachbarter Bohrungen ist Teilkreis mal sin(180° / n). Zwölf Stellungen auf 100 mm Teilkreis liegen 30° auseinander und 25,88 mm von Mitte zu Mitte; zwischen zwei 8-mm-Bohrungen bleiben etwa 17,9 mm Material.
EKINSUN ist ein Hersteller von Sonderschrauben und Drehteilen in Shenzhen, der Rastbolzen mit längeren Stiften, anderen Gewinden oder aus Edelstahl fertigt und die Rastscheiben, Schwenkteile und Schlitten bearbeitet, die sie arretieren, ab 1 Stück; Klemmhebel, Stellfüße und Griffe nach Zeichnung ebenso. Händler erhalten sie ohne Markenaufdruck, mit eigener Artikelnummer; Angebot in 12 Stunden.
