Was eine Rändelschraube ist und wie sie in jedem Markt heißt
EKINSUN LTD ist ein Hersteller von Sonderteilen in Shenzhen, China, und dreht Rändelschrauben nach Maß – in Edelstahl A2 (1.4301), A4 (1.4404), Messing, Stahl oder Aluminium, nach DIN 464, DIN 653, GB/T 834 oder mit Ihrem Kopfmaß, ab 1 Stück. Dieselbe Schraube hat in jedem Markt einen anderen Namen, und mit dem falschen Namen findet man Schraubendreher, Griffe oder Muttern. Die Tabelle nennt den Namen je Markt, weitere Namen für dasselbe Teil und ähnliche Teile, die etwas anderes sind.
| Markt | Katalogname | Auch für dasselbe Teil | Nicht dasselbe Teil |
|---|---|---|---|
| Deutschland, Österreich, Schweiz | Rändelschraube | hohe Form DIN 464, mit Schlitz DIN 465, flache oder niedrige Form DIN 653; Rändelschraube mit Bund; Rändelschraube Edelstahl V2A / V4A | Rändelmutter: die Mutter, DIN 466 / 467; Sterngriffschraube: Kunststoffgriff auf einem Gewindebolzen |
| USA, Kanada | knurled thumb screw | knurled head screw, thumb screw; knurled thumb screw with shoulder (mit Ansatz) | knurled screwdriver: ein Schraubendreher |
| Großbritannien, Irland | knurled thumb screw | knurled head screw, thumb screw | wing screw: Flügelschraube |
| Frankreich, Belgien | vis moletée | vis à tête moletée; vis moletée imperdable (unverlierbar) | écrou moleté: Rändelmutter |
| Spanien | tornillo moleteado | tornillo de cabeza moleteada | – |
| Italien | vite a testa zigrinata | vite zigrinata | vite flangiata zigrinata: Flanschschraube mit Sperrverzahnung |
| Niederlande, Flandern | kartelschroef | kartelschroef rvs (Edelstahl) | – |
| China (Landesnorm) | GB/T 834, hohe Form | GB/T 835: flache Form | GB/T 836: Rändelschraube mit kleinem Kopf |
Rändelschrauben in einem Maß oder Werkstoff, den kein Katalog führt? EKINSUN ist ein Hersteller von Teilen nach Maß: Wir fertigen Rändelschrauben nach Ihrer Zeichnung, Skizze oder Ihrem Muster — Edelstahl A2 / A4, Messing oder Aluminium 6061 — ab 1 Stück, Angebot in 12 Stunden, verzollt geliefert. Normmaße fragen Sie trotzdem an — sie können ab Lager kommen, und mit der Menge sinkt der Stückpreis. Sonderschrauben nach Zeichnung →

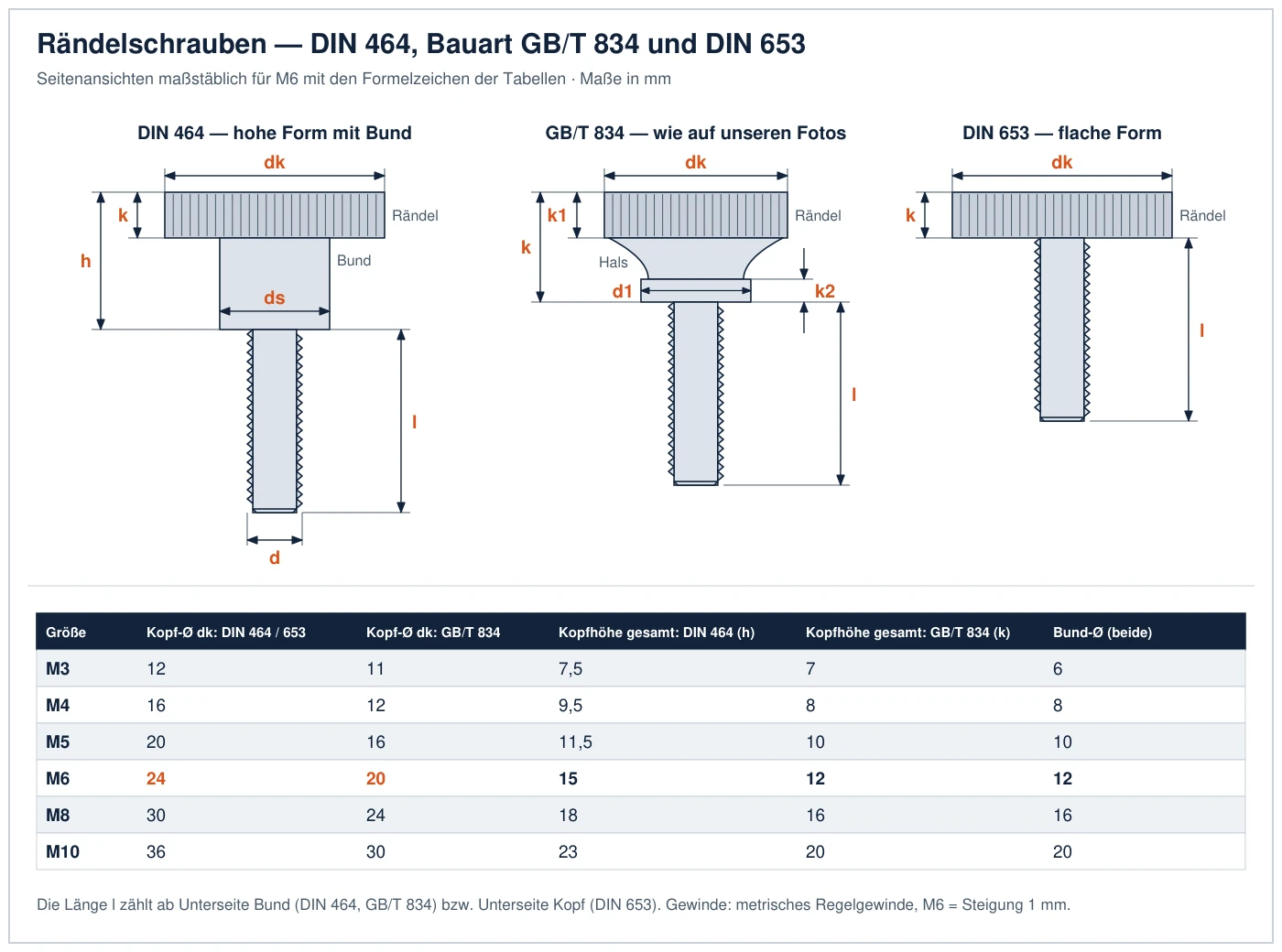

Maße DIN 464 – Rändelschraube hohe Form mit Bund
Eine Rändelschraube DIN 464 hat einen Rändelkopf mit Durchmesser dk und Höhe k auf einem glatten Bund mit Durchmesser ds; h ist die Höhe von der Kopfoberseite bis zur Bundunterseite, und die Länge l zählt von dort bis zum Gewindeende. DIN 465 ist dieselbe Schraube mit Schlitz im Kopf.
| Größe | Steigung P | Kopf-Ø dk | Rändelhöhe k | Bund-Ø ds | Kopfhöhe gesamt h |
|---|---|---|---|---|---|
| M2 | 0,4 | 9 | 2 | 4,5 | 5,3 |
| M2,5 | 0,45 | 11 | 2,5 | 5 | 6,5 |
| M3 | 0,5 | 12 | 2,5 | 6 | 7,5 |
| M4 | 0,7 | 16 | 3,5 | 8 | 9,5 |
| M5 | 0,8 | 20 | 4 | 10 | 11,5 |
| M6 | 1 | 24 | 5 | 12 | 15 |
| M8 | 1,25 | 30 | 6 | 16 | 18 |
| M10 | 1,5 | 36 | 8 | 20 | 23 |
Werte: DIN 464 nach der Normtabelle von fasteners.eu und den DIN-464-Katalogseiten von Ganter; M2,5 bis M10 stimmen zusätzlich mit der Liste eines deutschen Drehteile-Herstellers überein. Bei Katalogschrauben nach DIN 464 und DIN 653 läuft das Gewinde bis an Bund oder Kopf und endet mit Gewindeauslauf ohne Freistich.
Maße DIN 653 – Rändelschraube flache Form
Eine Rändelschraube DIN 653 ist die niedrige Form: derselbe Rändelkopf wie bei DIN 464, Durchmesser dk und Höhe k, aber ohne Bund, das Gewinde beginnt direkt unter dem Kopf. Sie passt dort, wo der Kopf niedrig bleiben muss oder der Bund der DIN 464 nicht frei geht.
| Größe | Steigung P | Kopf-Ø dk | Kopfhöhe k |
|---|---|---|---|
| M3 | 0,5 | 12 | 2,5 |
| M4 | 0,7 | 16 | 3,5 |
| M5 | 0,8 | 20 | 4 |
| M6 | 1 | 24 | 5 |
| M8 | 1,25 | 30 | 6 |
| M10 | 1,5 | 36 | 8 |
Werte: DIN 653 nach fasteners.eu, Ganter und schrauben-lexikon.de; die drei stimmen von M3 bis M10 überein.
GB/T 834 – warum zwei Rändelschrauben M6 verschieden große Köpfe haben
Eine Rändelschraube M6 nach GB/T 834, der chinesischen Landesnorm, hat einen Kopf mit 20 mm, 4 mm kleiner als nach DIN 464, und 12 mm Kopfhöhe gesamt statt 15 mm. Von M2,5 bis M10 ist der GB/T-834-Kopf der DIN-464-Kopf der nächstkleineren Größe: M6 trägt den 20-mm-Kopf einer DIN 464 M5, M8 den 24-mm-Kopf einer DIN 464 M6. Der Bunddurchmesser ist in beiden Normen gleich, 12 mm bei M6.

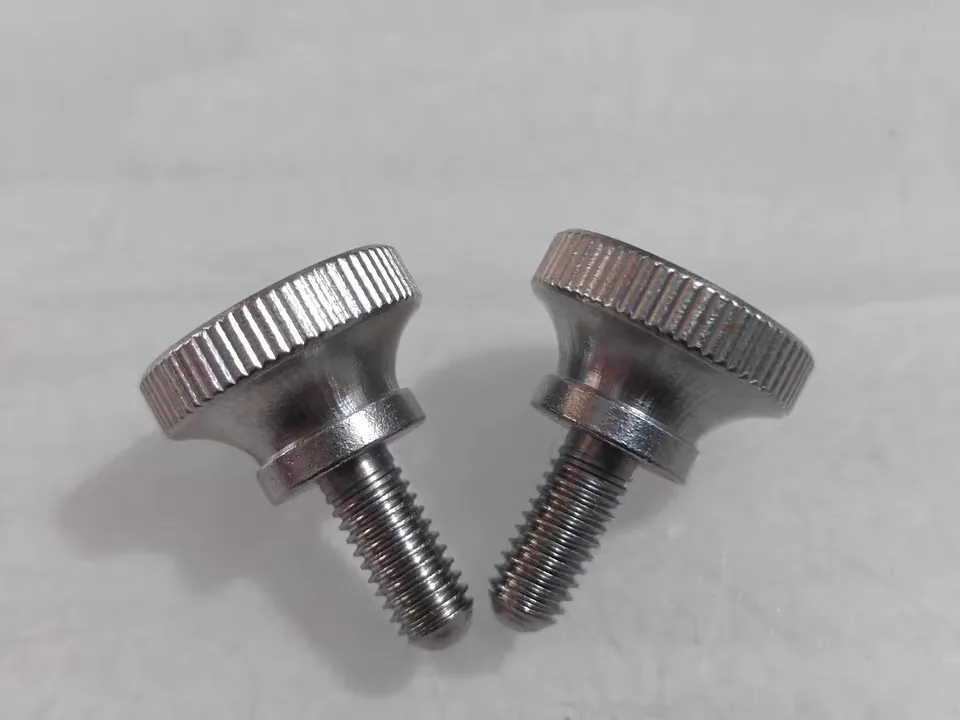

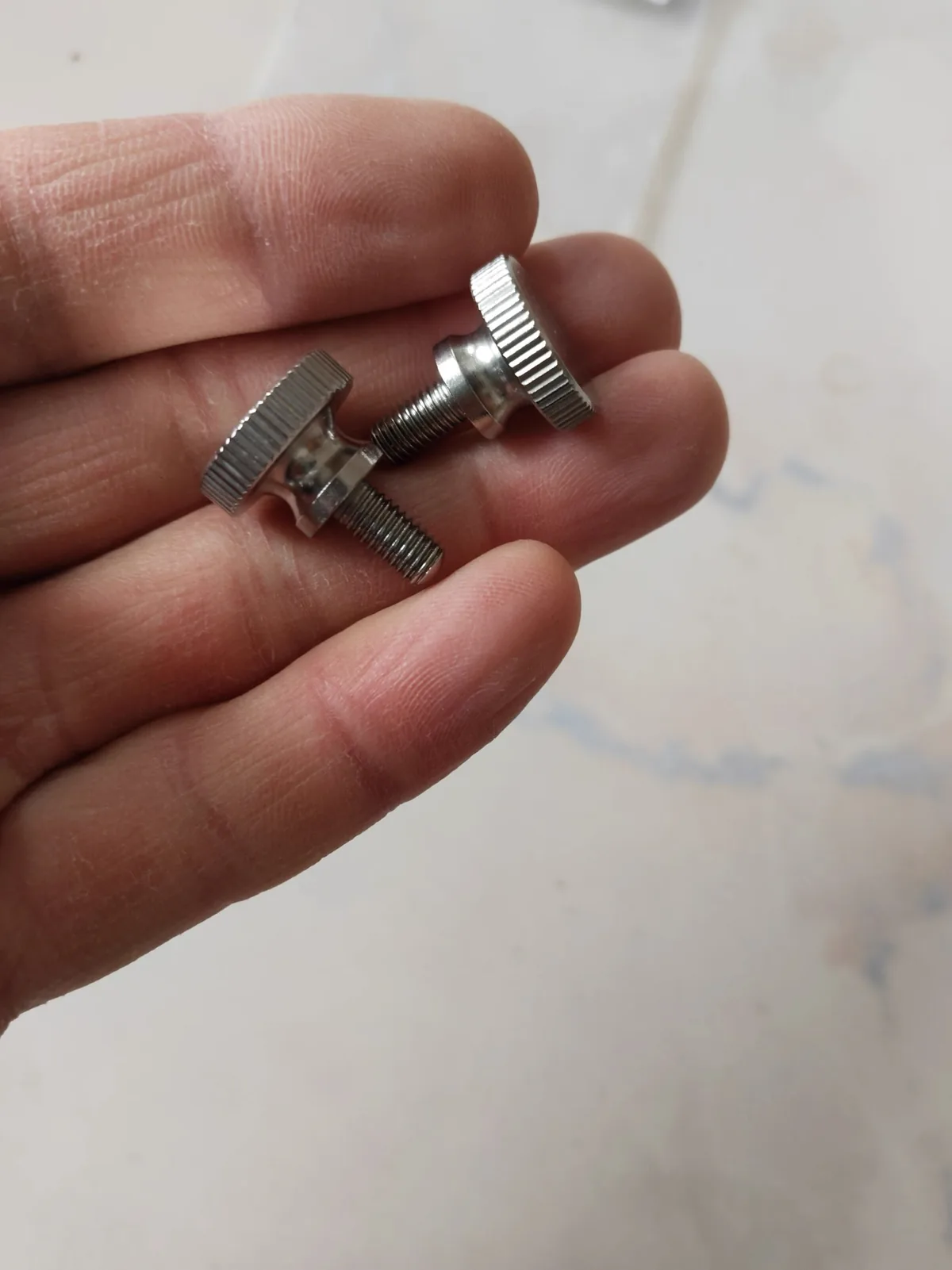

Auch die Kopfform unterscheidet sich: ein Rändel der Höhe k1, ein eingezogener Hals und ein dünner Bund mit Durchmesser d1 und Dicke k2 (2,5 mm bei M6), während DIN 464 den Rändel auf einem geraden Bund trägt. GB/T 834 nennt Längen von 2 bis 45 mm; die Schrauben auf den Fotos sind danach in 1.4301 gefertigt.
| Größe | Steigung P | Kopf-Ø dk | Kopfhöhe gesamt k | Rändelhöhe k1 | Bund-Ø d1 | Bunddicke k2 | Längen l |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 7 | 4,7 | 2 | 4 | 0,8 | 2–8 |
| M2 | 0,4 | 8 | 5 | 2 | 4,5 | 1 | 2,5–10 |
| M2,5 | 0,45 | 9 | 5,5 | 2,2 | 5 | 1 | 3–12 |
| M3 | 0,5 | 11 | 7 | 2,8 | 6 | 1,2 | 4–16 |
| M4 | 0,7 | 12 | 8 | 3 | 8 | 1,5 | 5–16 |
| M5 | 0,8 | 16 | 10 | 4 | 10 | 2 | 6–20 |
| M6 | 1 | 20 | 12 | 5 | 12 | 2,5 | 8–25 |
| M8 | 1,25 | 24 | 16 | 6 | 16 | 3 | 10–30 |
| M10 | 1,5 | 30 | 20 | 8 | 20 | 3,8 | 12–35 |
Werte: GB/T 834-1988, mit einem veröffentlichten Auszug der Norm abgeglichen; die Norm nennt Festigkeitsklasse 4.8 für Stahl und A1-50 oder C4-50 für Edelstahl, die Schrauben auf den Fotos sind aus 1.4301 (A2) gedreht.
| Größe | DIN 464: Kopf-Ø × Kopfhöhe gesamt | GB/T 834: Kopf-Ø × Kopfhöhe gesamt | Differenz Kopf-Ø | GB/T-834-Kopf = DIN-464-Kopf von |
|---|---|---|---|---|
| M2,5 | 11 × 6,5 | 9 × 5,5 | 2 | M2 |
| M3 | 12 × 7,5 | 11 × 7 | 1 | M2,5 |
| M4 | 16 × 9,5 | 12 × 8 | 4 | M3 |
| M5 | 20 × 11,5 | 16 × 10 | 4 | M4 |
| M6 | 24 × 15 | 20 × 12 | 4 | M5 |
| M8 | 30 × 18 | 24 × 16 | 6 | M6 |
| M10 | 36 × 23 | 30 × 20 | 6 | M8 |
Für Ersatz den Kopf messen: eine M6 mit 24-mm-Kopf ist DIN 464 oder DIN 653, eine mit 20-mm-Kopf ist GB/T 834. Beide sitzen auf demselben 12-mm-Bund; in einem gemischten Satz auf einer Blende sieht man den Unterschied an den Köpfen.
Maße der Rändelschraube je Größe
Rändelschraube M3 – Maße
Eine Rändelschraube M3 (Gewinde M3 × 0,5) hat nach DIN 464 einen Rändelkopf mit 12 mm Durchmesser und 2,5 mm Höhe, einen Bund mit 6 mm und 7,5 mm Kopfhöhe gesamt; die flache DIN 653 M3 hat denselben Kopf 12 × 2,5 mm ohne Bund; nach GB/T 834 hat die M3 einen Kopf mit 11 mm, 7 mm Kopfhöhe gesamt und einen Bund 6 × 1,2 mm.
Rändelschraube M4 – Maße
Eine Rändelschraube M4 (Gewinde M4 × 0,7) hat nach DIN 464 einen Rändelkopf mit 16 mm Durchmesser und 3,5 mm Höhe, einen Bund mit 8 mm und 9,5 mm Kopfhöhe gesamt; die flache DIN 653 M4 hat denselben Kopf 16 × 3,5 mm ohne Bund; nach GB/T 834 hat die M4 einen Kopf mit 12 mm, 8 mm Kopfhöhe gesamt und einen Bund 8 × 1,5 mm.
Rändelschraube M5 – Maße
Eine Rändelschraube M5 (Gewinde M5 × 0,8) hat nach DIN 464 einen Rändelkopf mit 20 mm Durchmesser und 4 mm Höhe, einen Bund mit 10 mm und 11,5 mm Kopfhöhe gesamt; die flache DIN 653 M5 hat denselben Kopf 20 × 4 mm ohne Bund; nach GB/T 834 hat die M5 einen Kopf mit 16 mm, 10 mm Kopfhöhe gesamt und einen Bund 10 × 2 mm.
Rändelschraube M6 – Maße
Eine Rändelschraube M6 (Gewinde M6 × 1) hat nach DIN 464 einen Rändelkopf mit 24 mm Durchmesser und 5 mm Höhe, einen Bund mit 12 mm und 15 mm Kopfhöhe gesamt; die flache DIN 653 M6 hat denselben Kopf 24 × 5 mm ohne Bund; nach GB/T 834 hat die M6 einen Kopf mit 20 mm, 12 mm Kopfhöhe gesamt und einen Bund 12 × 2,5 mm.
Rändelschraube M8 – Maße
Eine Rändelschraube M8 (Gewinde M8 × 1,25) hat nach DIN 464 einen Rändelkopf mit 30 mm Durchmesser und 6 mm Höhe, einen Bund mit 16 mm und 18 mm Kopfhöhe gesamt; die flache DIN 653 M8 hat denselben Kopf 30 × 6 mm ohne Bund; nach GB/T 834 hat die M8 einen Kopf mit 24 mm, 16 mm Kopfhöhe gesamt und einen Bund 16 × 3 mm.
Rändelschraube M10 – Maße
Eine Rändelschraube M10 (Gewinde M10 × 1,5) hat nach DIN 464 einen Rändelkopf mit 36 mm Durchmesser und 8 mm Höhe, einen Bund mit 20 mm und 23 mm Kopfhöhe gesamt; die flache DIN 653 M10 hat denselben Kopf 36 × 8 mm ohne Bund; nach GB/T 834 hat die M10 einen Kopf mit 30 mm, 20 mm Kopfhöhe gesamt und einen Bund 20 × 3,8 mm.
A2, A4 oder 1.4305 – welcher Edelstahl für die Rändelschraube
Eine Rändelschraube für ein Boot, einen Beschlag an Deck oder alles im Salzsprühnebel gehört in A4 (V4A, 1.4401 oder 1.4404) mit 2,0–2,5 % Molybdän; A2 (V2A, 1.4301) ist der Werkstoff für Maschinen und Geräte innen oder im Süßwasser. Katalog-Rändelschrauben aus Edelstahl sind oft 1.4305 (A1, AISI 303), ein Automatenstahl mit Schwefel und der geringsten Korrosionsbeständigkeit der drei.
| Werkstoff | Auch bezeichnet als | Was ihn unterscheidet | Wo die Rändelschraube sitzt |
|---|---|---|---|
| 1.4301 (A2, V2A) | X5CrNi18-10 · AISI 304 · SUS304 | Cr 17,5–19,5 %, Ni 8,0–10,5 %, kein Molybdän | Maschinen, Lebensmitteltechnik, Schaltschränke, innen und Süßwasser; der Werkstoff der Schrauben auf den Fotos |
| 1.4404 (A4, V4A) | X2CrNiMo17-12-2 · AISI 316L · SUS316L | Mo 2,0–2,5 % (EN 10088; ASTM erlaubt 2,0–3,0 %), Ni 10,0–13,0 %, C ≤ 0,030 % | Boot und Beschläge an Deck, Salzsprühnebel, Schwimmbad, Streusalz, Chemieanlagen |
| 1.4401 (A4, V4A) | X5CrNiMo17-12-2 · AISI 316 · SUS316 | wie 1.4404, Kohlenstoff bis 0,07 % | dieselben Einsätze; beide laufen als A4 |
| 1.4305 (A1) | X8CrNiS18-9 · AISI 303 · SUS303 | S 0,15–0,35 % für die Zerspanung | der übliche Edelstahl der Katalog-Rändelschrauben DIN 464 und DIN 653; für innen, nicht für Salzwasser |
| Messing | CW614N (CuZn39Pb3) | bleihaltiges Automatenmessing | Instrumente, Elektroteile, Sichtflächen |
| Stahl | Festigkeitsklasse 4.8 nach GB/T 834; verzinkt oder brüniert | am günstigsten | Vorrichtungen, Schutzhauben, innen |
Edelstahl auf Edelstahl kann fressen, wenn ein Gewinde schnell und trocken gedreht wird; eine Rändelschraube wird von Hand gedreht, und etwas Montagepaste auf dem Gewinde verhindert es. Die Werkstoffnummern der Normen im Vergleich stehen in der Edelstahl-Vergleichstabelle.
Eine echte Anfrage – Rändelschraube M6 mit 5 mm Ansatz in A4 für ein Boot
Die Spezifikation: Gewinde M6 × 1, 15 mm lang, ein glatter Ansatz von 5 mm zwischen Bund und Gewinde, Edelstahl A4 für Seewasser, 2 bis 10 Stück, als Ersatzschrauben an einem Boot. DIN 464 gibt es in A4 von M3 bis M8, doch das Gewinde läuft bis an den Bund, den glatten Ansatz führt kein Katalog; die Schraube wird in einem Stück aus 1.4404 gedreht.
| Merkmal | Wert | Katalog oder nach Maß |
|---|---|---|
| Gewinde | M6 × 1, 15 mm lang | Normgewinde, Toleranz 6g |
| Ansatz | glatt, 5 mm lang, zwischen Bund und Gewinde | nach Maß: bei DIN 464 läuft das Gewinde bis an den Bund |
| Kopf | gerändelt; DIN 464 ist 24 × 5 mm, GB/T 834 ist 20 × 5 mm; oder das Maß der alten Schraube | nach Norm oder gemessen |
| Werkstoff | Edelstahl A4, 1.4404 (316L) | DIN 464 in A4 gibt es von M3 bis M8 |
| Stückzahl | 2 bis 10 | nach Maß ab 1 Stück |
Drei Arten von Ansatz – welcher soll es sein
Ein Ansatz kann Gewindedurchmesser haben, breiter oder schmaler sein, und jeder hat eine andere Aufgabe; der Durchmesser gehört mit der Länge auf die Zeichnung.
| Ansatz | Durchmesser bei M6 | Aufgabe |
|---|---|---|
| Glatt, Gewindedurchmesser | 6 mm | eine glatte Länge, auf der sich ein Gelenkteil, ein Gurt oder ein Halter dreht oder geklemmt wird – es liegt auf Metall statt auf Gewindespitzen |
| Breiter als das Gewinde | zum Beispiel 8 mm | begrenzt die Einschraubtiefe: die Schraube sitzt auf dem Ansatz auf und hält das Teil, ohne es zu quetschen – siehe Passschrauben |
| Abgesetzt, unter dem Gewindekern | unter 4,77 mm, dem Kerndurchmesser von M6 × 1 | macht die Schraube unverlierbar: aus dem Gewinde im Blech gedreht, hängt sie im Loch und fällt nicht heraus |
Für das Angebot brauchen wir Kopfdurchmesser und Kopfhöhe oder die alte Schraube neben einem Maßstab, Durchmesser und Länge des Ansatzes, die Gewindelänge, den Werkstoff und die Stückzahl. Angebot in 12 Stunden.
Katalog-Rändelschraube oder nach Maß
Für Normgrößen in Stahl, Messing oder 1.4305 ist der Katalog der günstigere Lieferant, und das sagen wir. Nach Maß ist jeder Kopf, jede Länge, jedes Gewinde und jeder Werkstoff möglich, ab 1 Stück.
| Was Sie brauchen | Im Katalog? | Was wir fertigen |
|---|---|---|
| DIN 464 oder DIN 653, M3–M10, in Stahl, Messing oder 1.4305 (A1), in einer gelisteten Länge | Ja – Normteile-Kataloge und Fachhandel | Im Fachhandel kaufen; nach Maß fertigen wir sie auch ab 1 Stück. Normteile: Fragen Sie auch uns — wir haben sie eventuell ab Lager. |
| DIN 464 in A4 (1.4404) für ein Boot, M3–M8, in einer gelisteten Länge | Ja – Spezialkataloge führen A4 von M3 bis M8 | Dort kaufen, wenn die Länge passt; M2, M2,5, M10 und jede Länge fertigen wir in 1.4404. |
| Flache Rändelschrauben DIN 653 in A4 | Selten – Kataloge führen DIN 653 in 1.4305 (A1) oder Stahl | In 1.4404 gefertigt, ab 1 Stück. |
| Ein glatter Ansatz unter dem Bund – zum Beispiel M6 mit 5 mm Ansatz und 15 mm Gewinde | Nein – im Katalog läuft das Gewinde bis an den Bund | In einem Stück gedreht, mit Ihrer Ansatzlänge und Ihrem Ansatzdurchmesser. |
| Ein Kopfdurchmesser zwischen den Normmaßen oder der GB/T-834-Kopf passend zu vorhandenen Schrauben | Nein | Mit dem Kopfdurchmesser und der Kopfhöhe gefertigt, die Sie messen. |
| Zollgewinde – 8-32, 10-32, 1/4-20 – mit Kopf und Bund wie DIN 464 | Teilweise – 1/4-20 führt der US-Baumarkt | Mit jedem UNC- oder UNF-Gewinde und dem Kopf Ihrer Wahl gefertigt. |
| Ein längeres Gewinde, als die Kataloge führen, etwa M6 über 35 mm | Teilweise – einige Drehteile-Anbieter führen längere | Auf Länge gefertigt. |
| Eine Rändelschraube aus einer alten Maschine, einem Gerät oder einem Boot, die keiner Norm entspricht | Nein | Nach der alten Schraube gefertigt, oder nach einem Foto mit Messschieber. |

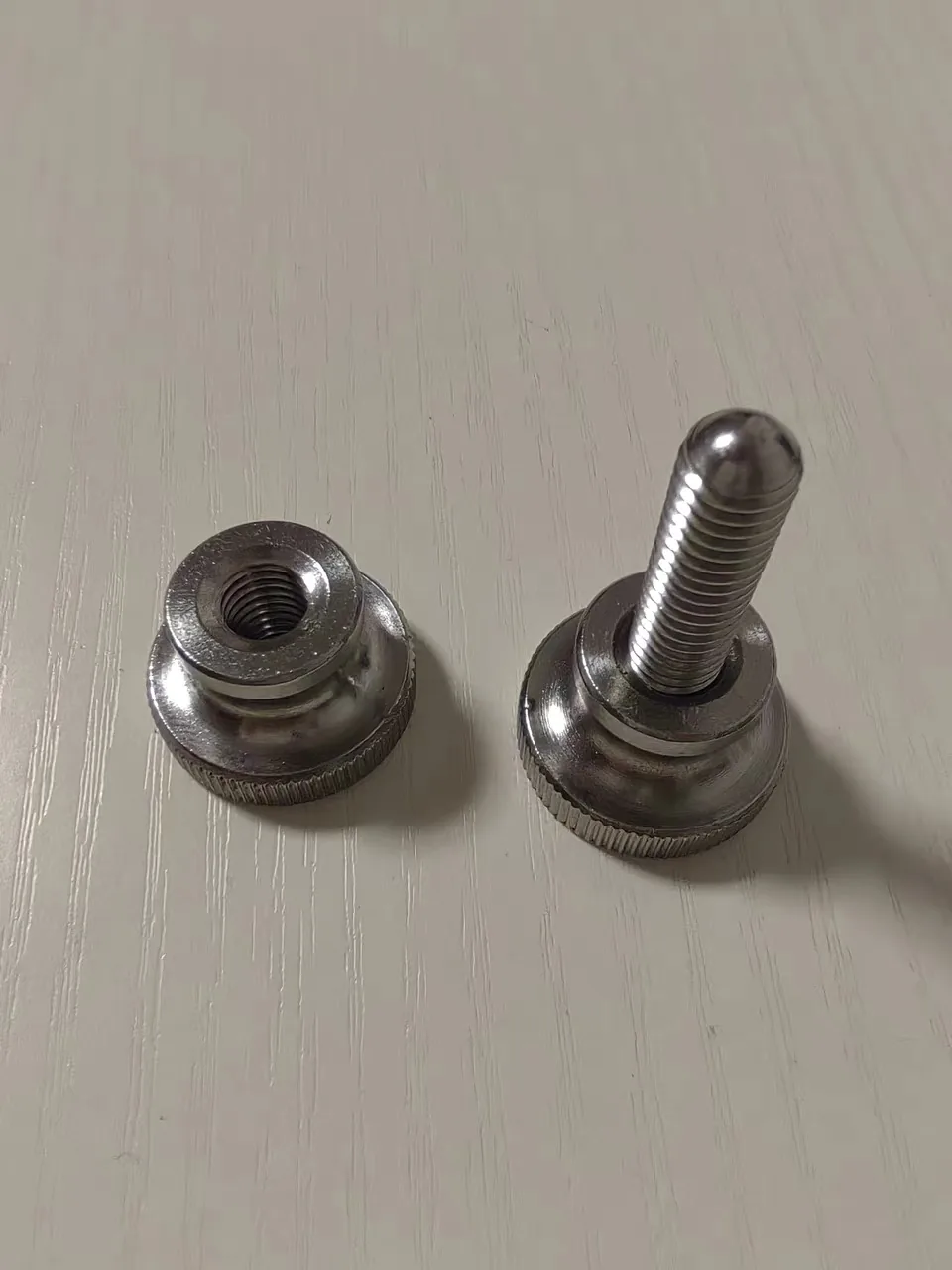

Rändelmuttern DIN 466 und DIN 467 und andere Muttern nach Maß stehen unter Sondermuttern; das Durchgangsloch für jedes Gewinde steht in der Kernloch- und Durchgangsloch-Tabelle, und weitere Schrauben nach Zeichnung unter Sonderschrauben.
Was Sie senden
Gewinde (Größe und Steigung), Länge, Kopfnorm oder Kopfdurchmesser und Kopfhöhe, gegebenenfalls den Ansatz, das Gewindeende, Werkstoff und Stückzahl. Für Ersatz reicht ein Foto der alten Schraube neben einem Maßstab. Angebot in 12 Stunden.
Ein weiteres Bedienteil mit Gewinde ist der Rastbolzen, M10 × 1 bis M20 × 1,5 mit 5 bis 10 mm Stift: Rastbolzen nach Maß.
Häufige Fragen zu Rändelschrauben
Nach DIN 464 hat eine Rändelschraube M6 einen Rändelkopf mit 24 mm Durchmesser und 5 mm Höhe auf einem Bund mit 12 mm und misst 15 mm von der Kopfoberseite bis zur Bundunterseite. Die flache DIN 653 in M6 hat denselben Kopf 24 × 5 mm ohne Bund. Eine M6 nach GB/T 834 hat einen Kopf mit 20 mm, 12 mm Kopfhöhe gesamt und einen Bund 12 × 2,5 mm. Das Gewinde ist in allen drei Fällen M6 × 1.
DIN 464 ist die hohe Rändelschraube mit Bund unter dem Kopf, DIN 465 dieselbe Schraube mit Schlitz im Kopf, DIN 653 die flache Form ohne Bund. DIN 464 und DIN 653 haben denselben Kopf: 24 mm Durchmesser und 5 mm Höhe bei M6, 30 × 6 mm bei M8.
Weil sie nach der chinesischen Norm GB/T 834 gefertigt ist und nicht nach DIN 464. Von M2,5 bis M10 trägt eine Rändelschraube nach GB/T 834 den DIN-464-Kopf der nächstkleineren Größe: 20 mm bei M6, 24 mm bei M8, 30 mm bei M10. Der Bund ist in beiden Normen gleich, 12 mm bei M6. Für passenden Ersatz den Kopf messen und das Maß senden.
A4, also V4A: 1.4401 oder 1.4404 (AISI 316 / 316L) mit 2,0–2,5 % Molybdän gegen Lochfraß durch Chloride. A2 (V2A, 1.4301) ist für innen und Süßwasser, und das 1.4305 (A1) vieler Katalog-Rändelschrauben hat die geringste Korrosionsbeständigkeit der drei. DIN 464 gibt es in A4 nur von M3 bis M8; andere Größen, Ansätze und Längen fertigen wir nach Maß.
Für eine Rändelschraube ja: V2A ist der alte Handelsname für 1.4301 (X5CrNi18-10, AISI 304), das als Schraubenwerkstoff nach ISO 3506 A2 heißt. Der Stahl enthält 17,5–19,5 % Chrom, 8,0–10,5 % Nickel und kein Molybdän; das unterscheidet ihn von V4A beziehungsweise A4.
Ja, ab 1 Stück. Wir drehen Rändelschrauben mit glattem, breiterem oder abgesetztem Ansatz, mit längerem Gewinde als im Katalog, mit UNC- oder UNF-Gewinde wie 8-32, 10-32 und 1/4-20 und mit dem Kopfmaß, das Sie messen, in A2, A4, Messing, Stahl oder Aluminium. Maße oder die alte Schraube senden; Angebot in 12 Stunden.
EKINSUN LTD, ein Hersteller von Sonderteilen in Shenzhen, China, fertigt Rändelschrauben nach Maß ab 1 Stück: mit Kopf nach DIN 464, DIN 653, GB/T 834 oder nach Ihrem Maß, in Edelstahl A2 und A4, Messing, Stahl oder Aluminium, nach Zeichnung, Skizze oder alter Schraube. Angebot in 12 Stunden.
