Ein Artikel statt drei: Schraube, Scheibe und Sicherung
Ein Händler, der eine Zylinderschraube DIN 912 M3 × 8 A2, eine Scheibe DIN 9021 und eine Flasche Schraubensicherung verkauft, verkauft drei Artikel, und der Monteur setzt sie zusammen. Als Satz gebaut sitzt die Scheibe unter dem Kopf und die trockene Sicherung auf dem Gewinde; der Monteur nimmt ein Teil aus einem Beutel und dreht es ein. EKINSUN LTD ist ein Hersteller von Sonderschrauben und baut diese Sätze nach der Spezifikation des Händlers oder Herstellers, vom Musterlos bis zu Losen von 50 000 Sätzen.

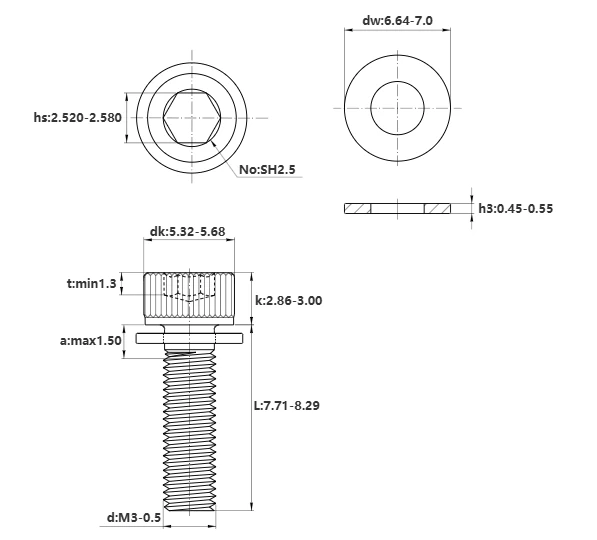

Die Zeichnung zeigt, was eine solche Spezifikation festlegt: jedes Kopfmaß innerhalb der Grenzen der ISO 4762 für M3 (der Rändelkopf darf bis 5,68 mm groß sein, der glatte Kopf bis 5,5 mm), die Längentoleranz von 7,71 bis 8,29 mm für eine Schraube von 8 mm und die Scheibe mit Außendurchmesser und Dicke. Rändelkopf und glatter Kopf sind beide DIN 912; weichen Muster und Norm voneinander ab, vor dem Los festlegen, was gilt, denn eine beschichtete Schraube lässt sich nicht nacharbeiten.
Kopfmaße ISO 4762 M3 bis M8 – was die Scheibe abdecken muss
Der Kopf einer DIN 912 M3 ist 5,5 mm groß und 3 mm hoch, mit SW 2,5 und mindestens 1,3 mm Sechskanttiefe; bis 20 mm Länge hat die Schraube Gewinde bis zum Kopf, eine M3 × 8 also keinen glatten Schaft. Der Kopfdurchmesser entscheidet, was die Scheibe ausmacht: Auf M3 ist eine DIN 433 nur 0,5 mm größer als der Kopf, eine DIN 9021 3,5 mm.
| Größe | Steigung P | Kopf-Ø dk max | Rändelkopf-Ø dk max | Kopfhöhe k max | SW s | Sechskanttiefe t min | Gewinde bis zum Kopf bis Länge |
|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 5,5 | 5,68 | 3 | 2,5 | 1,3 | 20 |
| M4 | 0,7 | 7 | 7,22 | 4 | 3 | 2 | 25 |
| M5 | 0,8 | 8,5 | 8,72 | 5 | 4 | 2,5 | 25 |
| M6 | 1 | 10 | 10,22 | 6 | 5 | 3 | 30 |
| M8 | 1,25 | 13 | 13,27 | 8 | 6 | 4 | 35 |
Werte nach ISO 4762:2004 Tabelle 1. Die vollständige Tabelle M3–M36 mit Gewindelängen steht unter Zylinderschrauben DIN 912.
DIN 125, DIN 9021 oder DIN 433 – welche Scheibe unter den Kopf gehört
Alle drei Scheiben für M3 haben ein Loch von 3,2 mm; Außendurchmesser und Dicke ändern sich. DIN 9021 3,2 × 9 × 0,8 mm hat rund 56 mm² Auflagefläche gegen 30 mm² bei DIN 125-A 3,2 × 7 × 0,5 mm, das 1,8-Fache; deshalb wird sie für Langlöcher, große Bohrungen, Kunststoffgehäuse und dünnes Blech gewählt. DIN 433 (3,2 × 6 × 0,5 mm) ist die kleine Scheibe für enge Stellen neben einer Wand oder einer zweiten Schraube.
| Größe | Kopf-Ø der Schraube | DIN 433 / ISO 7092 (klein) | DIN 125-A / ISO 7089 (normal) | DIN 9021 / ISO 7093-1 (groß) |
|---|---|---|---|---|
| M3 | 5,5 | 3,2 × 6 × 0,5 | 3,2 × 7 × 0,5 | 3,2 × 9 × 0,8 |
| M4 | 7 | 4,3 × 8 × 0,5 | 4,3 × 9 × 0,8 | 4,3 × 12 × 1 |
| M5 | 8,5 | 5,3 × 9 × 1 | 5,3 × 10 × 1 | 5,3 × 15 × 1,2 |
| M6 | 10 | 6,4 × 11 × 1,6 | 6,4 × 12 × 1,6 | 6,4 × 18 × 1,6 |
| M8 | 13 | 8,4 × 15 × 1,6 | 8,4 × 16 × 1,6 | 8,4 × 24 × 2 |
Preis für eine Größe: Zeile oben antippen oder Schraube und Scheibe senden. A2, A4 oder Stahl; jede Scheibennorm oder Zeichnung; ab 1 Stück.
Nennmaße nach ISO 7092, ISO 7089 und ISO 7093-1. Scheiben außerhalb dieser Reihen, in anderen Dicken oder Werkstoffen, stehen unter Unterlegscheiben nach Zeichnung.
Unverlierbar oder lose: warum eine 3,2-mm-Scheibe von einer M3 rutscht
Eine Scheibe DIN 9021 oder DIN 125 für M3 hat ein Loch von 3,2 mm, das Gewinde ist 3 mm groß; auf eine fertige Schraube geschoben, fällt die Scheibe am Ende ab. Unverlierbar wird sie nur mit einem Loch kleiner als der Gewindeaußendurchmesser, aufgesetzt auf den Rohling vor dem Gewinderollen – das ist die Kombischraube (SEMS) mit eigens dafür gelochten Scheiben. Mit der Normscheibe wird der Satz als Schraube und Scheibe zusammen verpackt geliefert, oder Beschichtungszone und leichter Presssitz werden auf der Zeichnung vereinbart. Sagen Sie, was der Monteur erwartet; es ändert die Scheibe, nicht nur den Preis.
Mikroverkapselt, Polyamid oder flüssig – die Wahl der Sicherung

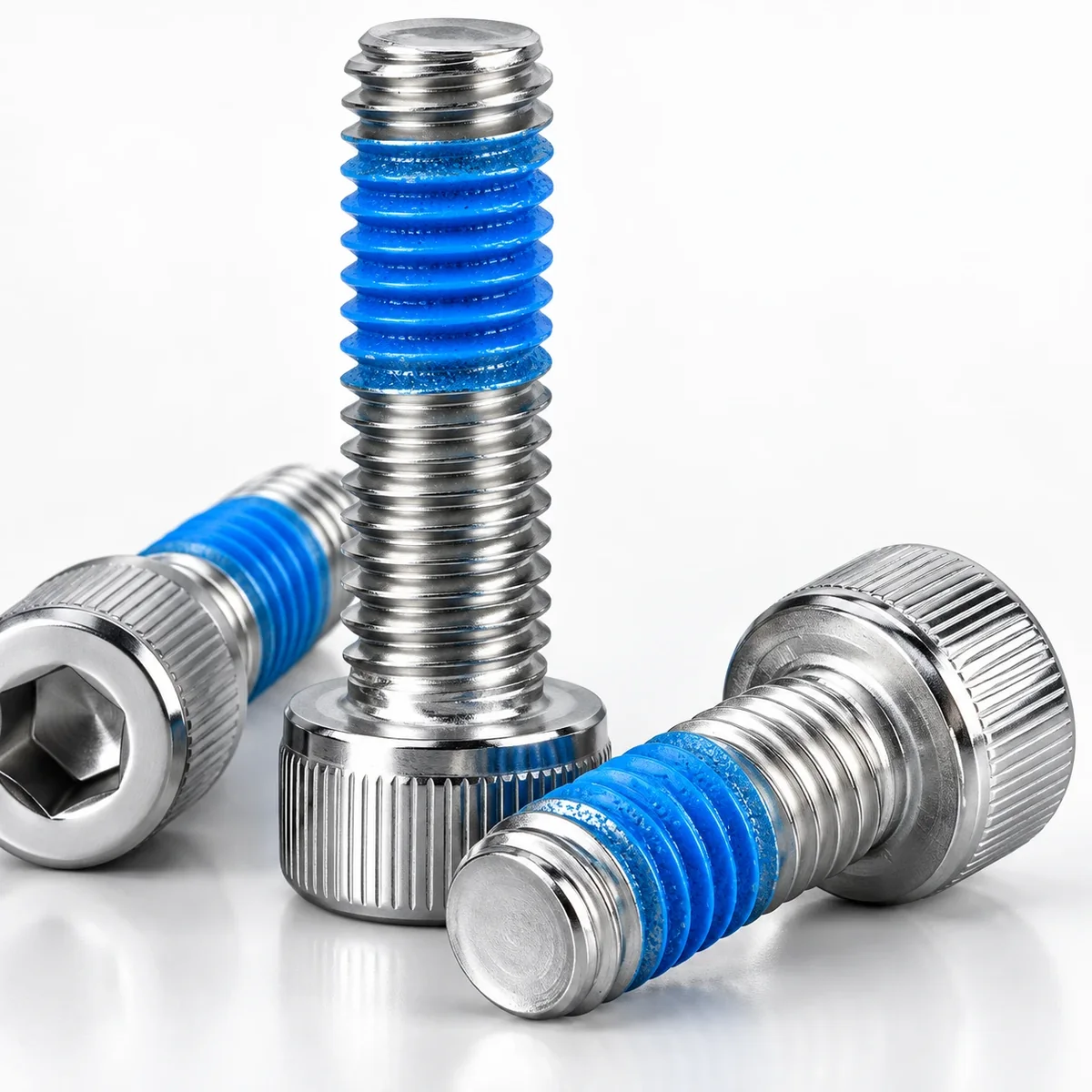

Auf einer M3 in A2 ersetzt eine vorbeschichtete Sicherung die mittelfeste flüssige Schraubensicherung, die meint, wer „Loctite oder eine technisch vergleichbare Alternative“ schreibt. Eine vorbeschichtete Sicherung ersetzt diesen Schritt; gewählt wird zwischen mikroverkapseltem Klebstoff, der sichert und dichtet, und klemmendem Polyamid, das durch Reibung hält und sich wieder einsetzen lässt.
| Mikroverkapselter Klebstoff (DIN 267-27) | Klemmende Polyamid-Beschichtung (DIN 267-28) | Flüssige Schraubensicherung bei der Montage | |
|---|---|---|---|
| Wie sie hält | Kapseln brechen beim Anziehen, der Klebstoff härtet im Gewinde aus und dichtet es ab | Ein Kunststofffleck verklemmt das Gewinde; hält durch Reibung, eine Verliersicherung | Klebstoff vom Monteur aufgetragen, härtet in der Verbindung aus |
| Größen in der Norm | M3 bis M39 Regelgewinde; Stahl und Edelstahl | M3 bis M18 Regelgewinde | – |
| Temperatur | −50 bis 100 °C nach Norm, je nach Anwendung bis 150 °C; precote 80: −60 bis +170 °C | −50 bis +120 °C, je nach Anwendung bis 150 oder 200 °C | je nach Produkt |
| Wiederverwendung | Eine Montage; danach neue Schraube oder flüssige Sicherung | Mehrmals, mit sinkendem Moment | Reinigen und neu auftragen |
| Aushärtung | precote 80 / 80-8: Werte nach DIN 267-27 nach 6 h bei Raumtemperatur, Endfestigkeit nach etwa einem Tag | Keine – wirkt sofort | je nach Produkt |
| An der Linie | Nichts zu dosieren; Schraube direkt eindrehen | Nichts zu dosieren | Ein Dosierschritt je Schraube und eine Kontrolle, dass er gemacht wurde |
| Wählen, wenn | die Verbindung sich nicht lösen darf und dicht sein soll | die Schraube im Betrieb gelöst und wieder eingesetzt wird | die Mengen klein sind oder die Linie ohnehin dosiert |
Bei einer M3 in A2 zählen drei Punkte. Die Beschichtung braucht ihre Ausführung für kleine Gewinde: precote 80-8 ist für Gewinde bis M6 oder Steigungen bis 1 mm gedacht, und Henkel nennt seine P3-Mikrokapseln für Schrauben bis M6 als ungeeignet. Edelstahl braucht eine Beschichtung, die dafür gemacht ist: Henkel nennt DRI 204 und DRI 2045 für beschichtete und Edelstahlschrauben. Und die Farbe zeigt keine Festigkeit: Das Datenblatt von precote 80 nennt Rot und schreibt, dass die Farbe kein primäres Produktmerkmal ist; eine blaue, gelbe oder rote Beschichtung wird über Produkt oder Moment angegeben, nie über die Farbe allein.
Wo die Beschichtung sitzt und wie das Moment geprüft wird
Die Beschichtungszone wird als Beginn ab Gewindeende und Länge angegeben, und auf einer kurzen Schraube ist sie eine Konstruktionsentscheidung: Eine M3 × 8 hat 16 Gänge zu 0,5 mm, die ersten ein bis zwei bleiben frei, damit die Schraube von Hand greift, und die Beschichtung endet vor der Scheibe, damit die Scheibe plan aufliegt. Die Zone soll die Gänge abdecken, die im Gewindeloch oder in der Mutter tragen. Datenblattmomente gelten für M10; auf M3 wird das Losbrechmoment am Musterlos in Ihrem Gegengewinde gemessen und an jedem Fertigungslos wiederholt.
50 000 Sätze: Musterlos, Freigabe, Fertigung, Verpackung
Ein Los von 50 000 Sätzen entsteht in fünf Schritten: Kopfform, Scheibennorm, Beschichtung und Zone auf einer Freigabezeichnung festlegen; Musterlos bauen und Losbrechmoment messen; das Los nach dem freigegebenen Muster bauen; verpacken und etikettieren; mit den Papieren versenden. Beschichtete Teile sind lagerfähig: precote nennt 4 Jahre bei höchstens 30 °C und 65 % relativer Feuchte, so lässt sich eine Jahresmenge einmal bauen und in Teilen abrufen.
| Punkt | Was Sie angeben | Wie wir es bauen |
|---|---|---|
| Schraube | Norm (DIN 912 / ISO 4762, ISO 7380, ISO 14580), Größe, Länge, A2 (1.4301 / 304), A4 (1.4404 / 316L) oder Festigkeitsklasse; glatter Kopf oder Rändelkopf | Normschrauben für den Satz oder nach Zeichnung ab 1 Stück |
| Scheibe | DIN 433, DIN 125, DIN 9021 oder d1 × d2 × h; A2 oder A4; unverlierbar oder lose verpackt | Vor dem Beschichten unter den Kopf gesetzt, die Beschichtung erreicht sie nicht |
| Beschichtung | Mikroverkapselt oder Polyamid; Produkt oder Losbrechmoment; Zone; Farbe | Auf die genannten Gänge aufgebracht; Losbrechmoment je Los geprüft |
| Los | Sätze je Abruf und je Jahr | Erst Musterlos, dann Los; je mehr Sätze je Los, desto niedriger der Stückpreis |
| Verpackung | Beutel zu 100, 500 oder 1 000, Kartons, Etiketten | Neutrale Verpackung, Ihre Artikelnummer auf dem Etikett, auf Wunsch Lieferung an Ihren Kunden |
| Papiere | Werkstoffzeugnis, Beschichtungs- und Momentprotokoll, Maßbericht | EN 10204 3.1 für den Schraubenwerkstoff; Prüfbericht zu jedem Los |
Ein Satz nach Ihrer Spezifikation? Schraube, Scheibe, Beschichtung und Menge je Abruf nennen. Normgrößen können auch ab Lager geliefert werden; Sätze mit Scheibe und Sicherung bauen wir vom Musterlos bis zu Zehntausenden Sätzen, und je mehr Sätze je Los, desto niedriger der Stückpreis. Angebot in 12 Stunden.
Für Händler: neutrale Verpackung, Ihre Artikelnummer, Lieferung an Ihren Kunden
Der Satz eines Händlers geht in Beuteln zu 100, 500 oder 1 000 Stück ohne EKINSUN-Namen hinaus; die meisten Anfragen nach beschichteten Schraubensätzen kommen vom technischen Handel, der eine Instandhaltung oder eine Fertigungslinie beliefert. Jeder Beutel trägt die Artikelnummer und Menge des Händlers auf dem Etikett und geht an den Händler oder direkt an den Wareneingang des Endkunden. Größen und Sätze, die kein Katalog führt, fertigen wir ab 1 Stück; derselbe Lieferant deckt so die Sondergröße und das Los ab.
Katalog oder nach Spezifikation
Gängige beschichtete DIN-912-Größen in Mengen von einigen Hundert Stück sind Katalogware und die günstigere Wahl. Ein Satz mit Scheibe, festgelegter Beschichtungszone, kleiner Edelstahlgröße oder Ihrem Etikett ist dort, wo der Katalog aufhört.
| Was Sie brauchen | Im Katalog? | Was wir tun |
|---|---|---|
| Gängige DIN-912-Größen mit mikroverkapselter Werksbeschichtung, einige Hundert Stück | Ja – der technische Handel führt sie | Dort kaufen oder bei uns anfragen: Normgrößen können auch ab Lager geliefert werden, und je mehr Stück, desto niedriger der Stückpreis. |
| Schraube, Scheibe und Sicherung als ein Artikel mit einer Artikelnummer | Selten | Als Satz gebaut: Scheibe unter dem Kopf, Sicherung auf den genannten Gängen, als ein Artikel verpackt und etikettiert. |
| Eine Beschichtungszone, Farbe oder ein Produkt aus Ihrer Zeichnung | Nein | Zone, Produkt und Farbe wie angegeben; am Musterlos vor dem Los geprüft. |
| M3 oder M4 in A2 oder A4 mit einer Beschichtung für kleine Edelstahlgewinde | Selten in Ihrer Größe | Ausführungen für kleine Gewinde auf Edelstahl; Losbrechmoment an Ihrer Größe gemessen. |
| Neutrale Verpackung, Ihre Artikelnummer auf dem Etikett, Lieferung an Ihren Kunden | Nein | Für Händler Standard: kein EKINSUN-Name auf der Packung, Ihre Artikelnummer und Menge auf dem Etikett, Versand an die Adresse, die Sie nennen. |
| Eine zugelassene sicherheitsrelevante Baugruppe mit eigener Freigabe | – | Wir bauen nach Ihrer Spezifikation und prüfen das Moment je Los; Typfreigaben bleiben beim Inhaber der Spezifikation. |
Kombischrauben mit unverlierbarer Scheibe stehen auf der englischen Seite SEMS screws, weitere Schrauben nach Zeichnung unter Sonderschrauben, die Anzugsmomente in der Drehmoment-Tabelle.
Was Sie für ein Angebot über Schraubensätze senden
Schraube (Norm, Größe, Länge, Werkstoff oder Festigkeitsklasse, Kopfform), Scheibe (Norm oder d1 × d2 × h, Werkstoff, unverlierbar oder lose), Beschichtung (Produkt oder das Losbrechmoment, das die Verbindung erreichen muss, und die Zone), Verpackung und Etikett sowie die Menge je Abruf und je Jahr. Ein Foto oder ein Muster des Satzes, den Sie heute kaufen, reicht für den Anfang. Angebot in 12 Stunden; Freigabezeichnung vor dem Musterlos.
Häufige Fragen zu Schrauben mit Schraubensicherung
Eine trockene Beschichtung, die vor der Lieferung auf das Gewinde aufgebracht wird und die flüssige Schraubensicherung ersetzt. Bei der mikroverkapselten Sicherung nach DIN 267-27 sitzt der Klebstoff in Kapseln, die beim Anziehen aufbrechen, und härtet im Gewinde aus; die klemmende Polyamid-Beschichtung nach DIN 267-28 hält durch Reibung. Die Schraube kommt einbaufertig, ohne Dosierschritt an der Linie.
Alle drei haben für M3 ein Loch von 3,2 mm; sie unterscheiden sich im Außendurchmesser und in der Dicke. DIN 433 (ISO 7092) ist 3,2 × 6 × 0,5 mm, DIN 125-A (ISO 7089) 3,2 × 7 × 0,5 mm und DIN 9021 (ISO 7093-1) 3,2 × 9 × 0,8 mm. DIN 9021 hat rund 1,8-mal so viel Auflagefläche wie DIN 125 und wird für Langlöcher, große Bohrungen, Kunststoff und dünnes Blech gewählt.
Nicht von selbst. Ihr Loch von 3,2 mm ist größer als das Gewinde von 3 mm, die Scheibe rutscht ab. Unverlierbar ist eine Scheibe nur mit einem Loch kleiner als der Gewindeaußendurchmesser, aufgesetzt vor dem Gewinderollen – so entsteht eine Kombischraube. Mit der Normscheibe wird der Satz aus Schraube und Scheibe zusammen verpackt geliefert.
Nein. Anders als bei flüssigen Schraubensicherungen gibt es keinen herstellerübergreifenden Farbcode: Das Datenblatt von precote 80 nennt für die hochfeste Sorte Rot und schreibt, dass die Farbe kein primäres Produktmerkmal ist; Sonderfarben sind möglich. Angegeben wird das Produkt oder das Losbrechmoment, nicht die Farbe.
Ja. DIN 267-27 gilt für Schrauben aus Stahl und Edelstahl von M3 bis M39. Kleine Gewinde brauchen die Ausführung für kleine Gewinde: precote 80-8 ist für Gewinde bis M6 oder Steigungen bis 1 mm gedacht, Henkel empfiehlt für feine Gewinde die kleinen P2-Mikrokapseln und nennt DRI 204 und DRI 2045 als Sorten für beschichtete und Edelstahlschrauben. Das Losbrechmoment auf M3 wird am Musterlos gemessen, weil die Datenblattwerte für M10 gelten.
