Gestanzt kaufen oder drehen lassen?
Dünne Normscheiben werden millionenfach gestanzt und kosten Cent. Ein ehrlicher Lieferant sagt das, statt sie zu drehen. Die Grenze, die wir vor jedem Angebot ziehen:
Gestanzt vom Händler kaufen: eine dünne Scheibe in Normbohrung nach DIN 125 / ISO 7089, DIN 9021 oder DIN 127, in Stahl verzinkt oder A2. Jeder Schraubenhändler und der Fachhandel vor Ort führen sie ab Lager in jeder Größe, deutlich günstiger als jedes gedrehte Teil — oder fragen Sie uns, vielleicht haben wir sie vorrätig. Wir sagen das, statt anzubieten.
Drehen lassen, unser Fach: eine dicke, lastverteilende Scheibe nach Art DIN 7349, ein Außendurchmesser jenseits von DIN 9021, eine Bohrung zwischen den Normgrößen, eine Bund-, Stufen- oder Kugelscheibe nach DIN 6319, eine Passscheibe auf ein Dickenmaß mit ±0,01 mm oder ein Werkstoff, den kein Katalog stanzt: Titan, 1.4404, Messing, PEEK. Das sind Dreh- und Fräsarbeiten, ab 1 Stück, ohne Werkzeugkosten.
Scheibentypen, die wir drehen
| Typ | Aufgabe | Norm / Anhalt |
|---|---|---|
| Flachscheibe | verteilt die Klemmkraft, schützt die Oberfläche | DIN 125 / ISO 7089 |
| Große Scheibe (Karosseriescheibe) | großer Außendurchmesser für weiche Werkstoffe, Langlöcher und übergroße Bohrungen | DIN 9021 und darüber |
| Dicke Scheibe | schwerer Querschnitt für hohe Klemmkräfte, nacharbeitbare Auflagefläche | Art DIN 7349 |
| Bund- / Stufenscheibe | eine gedrehte Stufe zentriert Lager, Dichtung oder Distanzbuchse | nach Zeichnung |
| Kugel- und Kegelpfanne | selbstausrichtende Auflage bei schrägem Anzug | DIN 6319 |
| Passscheibe | auf ein Dickenmaß gedreht, stellt Axialspiel oder Spalt ein | DIN 988, nach Zeichnung ±0,01 mm |
Unterlegscheiben in einem Maß, das kein Katalog führt? EKINSUN ist ein Hersteller von Teilen nach Maß: Wir fertigen Unterlegscheiben nach Ihrer Zeichnung, Skizze oder Ihrem Muster — Stahl, Edelstahl 1.4301 / 1.4404, Messing oder Kunststoff — ab 1 Stück, Angebot in 12 Stunden, verzollt geliefert. Normmaße fragen Sie trotzdem an — sie können ab Lager kommen, und mit der Menge sinkt der Stückpreis. Sonderschrauben nach Zeichnung →

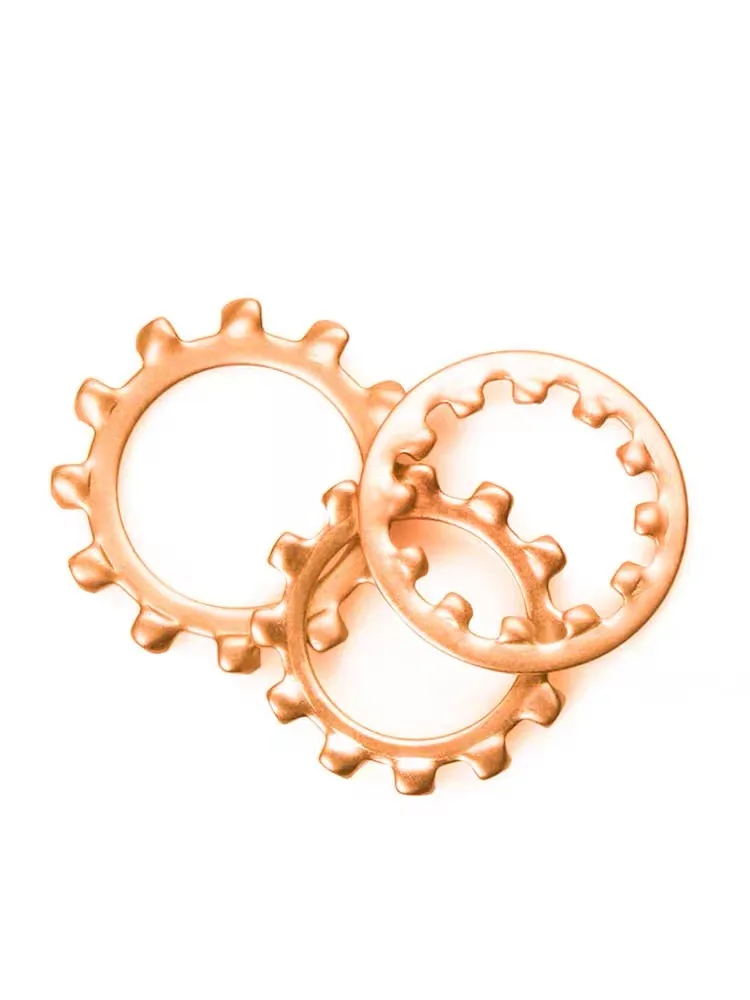

Zahnscheiben und Fächerscheiben — DIN 6797 und DIN 6798, außen-, innen- und senkgezahnt
Eine Zahnscheibe ist ein gestanzter Ring, dessen Zähne wechselweise nach oben und unten verdreht sind. Unter der Mutter werden die Zähne flachgedrückt und krallen sich in beide Auflageflächen; die Verbindung ist damit reib- und formschlüssig gesichert, was ein Federring nach DIN 127 nicht leistet. Gedreht wird sie nicht: der Ring wird gestanzt, die Zähne im Werkzeug gestellt, dann wird gehärtet und angelassen. Drei Formen decken fast jeden Fall ab, und die Wahl richtet sich danach, was die Scheibe nicht berühren darf.
| Form | Zähne | Einsatz | Norm | Größenbereich |
|---|---|---|---|---|
| Außengezahnt (Form A) | am Außendurchmesser | der Normalfall: größter Zahnkreis, stärkste Verkrallung, unter Sechskantmuttern und Schraubenköpfen | DIN 6797 A | M2–M33 |
| Innengezahnt (Form J) | in der Bohrung | wo die Zähne unter einem kleinen Kopf oder in einer Senkung verschwinden sollen und eine scharfe Außenkante Leitungen oder Hände verletzen würde | DIN 6797 J | M2–M33 |
| Senkzahnscheibe (Form V) | in der Bohrung, auf 90° gewölbt | unter Senk- und Linsensenkschrauben, wo eine flache Scheibe überstünde | DIN 6797 V | M3–M16 |
| Fächerscheibe (Formen A / J / V) | viele feine, sich überlappende Zähne, dieselben drei Formen | sanftere Verkrallung auf mehr Zähne verteilt: lackierte oder beschichtete Flächen, dünnes Blech, Armaturen aus Messing und Aluminium | DIN 6798 A / J / V | M2–M33 |
Die Normformen gibt es in Federstahl verzinkt, in Edelstahl 1.4310 / A2 und, für Erdungs- und Elektroverbindungen, in Messing oder Phosphorbronze, wo die Zähne Lack oder Oxid durchschneiden und den Erdungspfad herstellen. Normgrößen: beim Händler kaufen, das sagen wir auf Anfrage. Nach Zeichnung fertigen wir die Scheibe, die kein Katalog führt: eine Sonderbohrung oder einen Sonderaußendurchmesser, eine bestimmte Zähnezahl oder Zahnhöhe für eine bestimmte Auflagefläche, einen unmagnetischen oder warmfesten Werkstoff oder eine Kleinserie einer ausgelaufenen Größe für eine Reparatur; der Ring wird laser- oder drahtgeschnitten, die Zähne werden im einfachen Werkzeug gestellt.
| Was Sie brauchen | Im Katalog? | Was wir fertigen |
|---|---|---|
| Außen-, innen- oder senkgezahnte Scheibe DIN 6797 oder DIN 6798, M2–M33, Federstahl oder A2 | Ja — jeder Schraubenhändler | Beim Händler kaufen; wir sagen das statt anzubieten. Normteile: Fragen Sie auch uns — wir haben sie eventuell ab Lager. |
| Dieselbe Scheibe in Messing oder Phosphorbronze für eine Erdung, Normgröße | Ja — Elektro- und Erdungslieferanten | Beim Händler kaufen, wo die Größe gelistet ist. Normteile: Fragen Sie auch uns — wir haben sie eventuell ab Lager. |
| Zahnscheibe mit Sonderbohrung oder -außendurchmesser, festgelegter Zähnezahl, unmagnetisch, warmfest oder in ausgelaufener Größe | Nein | Ring laser- oder drahtgeschnitten nach Zeichnung, Zähne im einfachen Werkzeug gestellt, gehärtet, wo der Werkstoff es zulässt; Kleinserie. |
| Eine Sicherung für eine schwingende Verbindung auf Aluminium oder lackierter Fläche | Nicht dieser Typ | Keilsicherungsscheiben-Paar, Sicherungsblech oder Mutter mit Klemmteil, nach Maß gedreht, wo der Katalog endet. |
Wo eine Zahnscheibe nicht hält. Die Verkrallung braucht eine Fläche, in die sie eingreifen kann. Stahlmutter auf Stahlplatte hält; auf Aluminium 6061 / EN AW-6082 drücken sich die Zähne ein, die Vorspannung setzt sich, und die Verbindung lockert sich trotzdem; auf lackierter oder verzinkter Fläche reißen die Zähne die Schicht auf, und die Narbe rostet. Bei wiederholter Demontage sind die Zähne beim zweiten Anzug flach. Für eine schwingende Verbindung auf weichem Metall sind Keilsicherungsscheiben, ein Sicherungsblech oder eine Mutter mit Klemmteil die sichere Wahl.
Welcher Werkstoff? Gewicht, Kosten und wo jeder gewinnt
Eine Scheibe ist ein einfacher Ring, und gerade deshalb sieht man an ihr am klarsten, wie der Werkstoff Gewicht, Preis und Funktion verändert. Dieselbe Scheibe mit 40 mm Außendurchmesser wiegt in 1.4404 dreimal so viel wie in Aluminium, kostet einen Bruchteil von Titan und verhält sich in einer korrosiven oder stromführenden Verbindung anders. Ausgangspunkt ist die Aufgabe:
| Werkstoff | Dichte | Warum für eine Scheibe |
|---|---|---|
| Aluminium 6061 / EN AW-6082 | 2,70 g/cm³ | leichtestes Metall, günstig, eloxierbar; gewichtskritisch und sichtbar |
| Aluminium 7075 | 2,81 g/cm³ | Luftfahrtfestigkeit, wo eine leichte Scheibe trotzdem Last trägt |
| Edelstahl 1.4301 (304, A2) | 7,9 g/cm³ | allgemeiner Korrosionsschutz, Lebensmittel, Außenbereich |
| Edelstahl 1.4404 (316L, A4) | 8,0 g/cm³ | Meerwasser, Reinigung, Chemie |
| Messing CuZn39Pb3 (CW614N) | 8,5 g/cm³ | elektrisch leitend, dekorativ, funkenfrei |
| Vergütungsstahl 42CrMo4 | 7,85 g/cm³ | höchste Klemmkräfte, härtbar, verzinkt oder brüniert |
| Titan Grade 5 | 4,43 g/cm³ | rund 45 % leichter als Stahl bei hoher Festigkeit; gewichtskritische Baugruppen |
| POM / PEEK | 1,3–1,4 g/cm³ | elektrisch isolierend, dämpfend, chemisch beständig, kratzt nicht |
Die Anfragen, die bei uns landen
// Stahlbau
„Wir brauchen 10 mm dicke Scheiben mit 60 mm Außendurchmesser, die Schraubenkraft auf einer Langlochplatte zu verteilen.“
Eine dicke große Scheibe ist eine Dreharbeit, kein Stanzteil. Wir drehen sie aus Platte oder Stange in Außendurchmesser, Bohrung und Dicke nach Zeichnung, in Stahl oder 1.4404, mit Reserve in der Serie.
// Motorsport / Leichtbau
„Titanscheiben M8 mit 20 mm Außendurchmesser, um Gewicht an der Baugruppe zu sparen.“
Titanscheiben sind bei uns eine Routinedreharbeit: Grade 5, entgratet und passiviert, als Einzelstück oder Satz. Gegenüber Stahl spart die Scheibe rund 45 % Gewicht.
// Elektronik / Messtechnik
„Isolierscheiben mit 12,5 mm Bohrung in PEEK, auf ein genaues Dickenmaß.“
Nichtmetallische Scheiben mit genauem Dickenmaß und Sonderbohrung werden gedreht, nicht gestanzt. Wir drehen sie in PEEK oder POM auf ±0,01 mm, damit sie den Spalt einstellen und die Verbindung isolieren.
// OEM / Serie
„Wir brauchen 50.000 dünne Scheiben im Jahr, aber mit 10,3 mm Bohrung, die niemand führt.“
Hier hat der Katalog die Bohrung nicht, und Drehen ist bei dieser Stückzahl die falsche Antwort: das ist der Fall für ein Stanzteil auf eigenem Werkzeug, das wir über die Stanzerei anbieten, mit der wir zusammenarbeiten. Bohrung, Außendurchmesser, Dicke und Jahresmenge senden, wir bieten Werkzeug und Stückpreis zusammen an. Unter etwa 10.000 Stück im Jahr rechnet sich das Werkzeug nicht; das sagen wir und drehen stattdessen.
Scheiben kommen selten allein: die passenden Sonderschrauben, Sondermuttern und Distanzbuchsen fertigen wir im selben Werkstoff und mit derselben Oberfläche, damit die Verbindung als ein Satz ankommt. Kleine Zeichnungsteile ohne eigene Seite laufen über mechanische Kleinteile nach Maß.
Welche Scheibe unter den Kopf einer DIN 912 M3 bis M8 gehört und warum eine 3,2-mm-Scheibe auf M3 nicht unverlierbar sitzt: Schrauben mit Schraubensicherung und Scheibe.
Dichtringe für Hohlschrauben — Kupfer, Aluminium, Fiber, Dichtkantring — und ihr Einfluss auf das Anzugsmoment stehen auf der Seite zu Hohlschrauben.
Häufige Fragen
Dünne Normscheiben werden gestanzt und kosten Cent; die kauft man ab Lager im Fachhandel vor Ort — oder fragt bei uns, vielleicht haben wir sie vorrätig. Gedreht wird eine Scheibe, wenn sie dick ist, einen großen Außendurchmesser oder eine Sonderbohrung hat, als Bund-, Kugel- oder Passscheibe gebraucht wird oder aus Titan, 1.4404 oder PEEK sein soll. Bei kleinen Stückzahlen spart das Drehen außerdem das Stanzwerkzeug, das eine Sondergröße sonst bräuchte.
Schlecht. Eine Zahnscheibe hält, indem sie sich in beide Auflageflächen krallt, und das funktioniert bei Stahl auf Stahl. Auf Aluminium 6061 drücken sich die Zähne ein, die Vorspannung setzt sich, und die Verbindung kann sich trotzdem lockern; auf lackierter oder verzinkter Fläche reißen die Zähne die Schicht auf, und die Narbe rostet. Für eine schwingende Verbindung auf weichem oder beschichtetem Metall nimmt man ein Keilsicherungsscheiben-Paar, ein Sicherungsblech oder eine Mutter mit Klemmteil; eine Fächerscheibe DIN 6798 nur dort, wo eine leichte Verkrallung auf sauberer Fläche zulässig ist.
Die Zahnform. DIN 6797 hat wenige, kräftige, wechselweise verdrehte Zähne und krallt sich tief ein; DIN 6798 hat viele feine, sich überlappende Zähne und verteilt die Verkrallung sanfter über den Umfang. Beide gibt es außengezahnt (A), innengezahnt (J) und als Senkform (V) für 90°-Senkschrauben, beide von M2 bis M33 als Normgrößen in Federstahl, A2 und für Erdungen in Messing oder Phosphorbronze.
Ja, das ist die häufigste Anfrage. Bohrung und Außendurchmesser werden nach Zeichnung gedreht, auch Zwischengrößen, eng tolerierte Passscheiben nach DIN 988 und große Scheiben jenseits von DIN 9021, ab 1 Stück.
Ein Stück. Es fallen keine Werkzeugkosten an; eine einzelne dicke Scheibe aus 1.4404 mit Sonderbohrung ist ein normaler Auftrag. Der Stückpreis sinkt mit der Serie, und Zeichnung und Programm bleiben für die Nachbestellung gespeichert.
Außendurchmesser, Bohrung und Dicke, den Werkstoff oder die Einsatzumgebung und die Stückzahl, oder die alte Scheibe. Ein CAD-Modell ist nicht nötig; eine Skizze oder ein Muster reicht. Angebot in 12 Stunden.
