Zylinderschraube DIN 912 und ISO 4762 – eine Schraube, zwei Normnummern

EKINSUN LTD ist ein Hersteller von Sonderteilen in Shenzhen, China, und fertigt Zylinderschrauben mit Innensechskant nach Maß – Sonderlängen, eigene Gewindelänge, die DIN-912-Größen M18, M22 und M27, aus vergütetem 42CrMo4, Edelstahl A2 und A4 –, ab 1 Stück. Die Zylinderschraube nach DIN 912, heute DIN EN ISO 4762, hat einen zylindrischen Kopf mit Innensechskant und wird mit dem Sechskantschlüssel angezogen; umgangssprachlich heißt sie Inbusschraube. Kopfdurchmesser, Kopfhöhe, Schlüsselweite und Gewinde sind in beiden Normen gleich.

ISO 4762 legt für jede Größe fest, bis zu welcher Länge die Schraube Gewinde bis zum Kopf hat und wie lang der glatte Schaft darüber mindestens ist. DIN 912 führt zusätzlich die Größen M18, M22 und M27 mit 27, 33 und 40 mm Kopfdurchmesser und SW 14, 17 und 19, die ISO 4762 nicht enthält. Die Namen in anderen Märkten (socket head cap screw, vis CHC, vite a brugola, inbusbout) stehen auf der Seite zu Zylinderschrauben mit Feingewinde und Zollgewinde.

Maße DIN 912 / ISO 4762 – M3 bis M36

Die Tabelle gibt für jede Größe den Kopf, die Schlüsselweite, die Gewindelänge b bei Teilgewinde, die Länge, bis zu der die Schraube Gewinde bis zum Kopf hat, und die längste Normlänge. Der Kopfdurchmesser gilt für glatte Köpfe; gerändelte Köpfe dürfen etwas größer sein, bei M6 10,22 statt 10 mm und bei M24 36,39 statt 36 mm.

Werte: ISO 4762:2004, Tabelle 1. M3 bis M12 Zelle für Zelle an der offiziellen Vorschau der Norm geprüft, M14 bis M36 aus der Wiedergabe der vollständigen Tabelle bei fasteners.eu, jede Schaft- und Klemmlänge mit lg = l − b und ls = lg − 5 × P nachgerechnet; Kopf und Schlüsselweite stimmen mit einer zweiten Maßtabelle überein. Die DIN-Größen M18, M22 und M27 haben Kopf 27, 33 und 40 mm, Kopfhöhe 18, 22 und 27 mm, SW 14, 17 und 19.

Vollgewinde oder Teilgewinde – bis zu welcher Länge das Gewinde bis zum Kopf geht

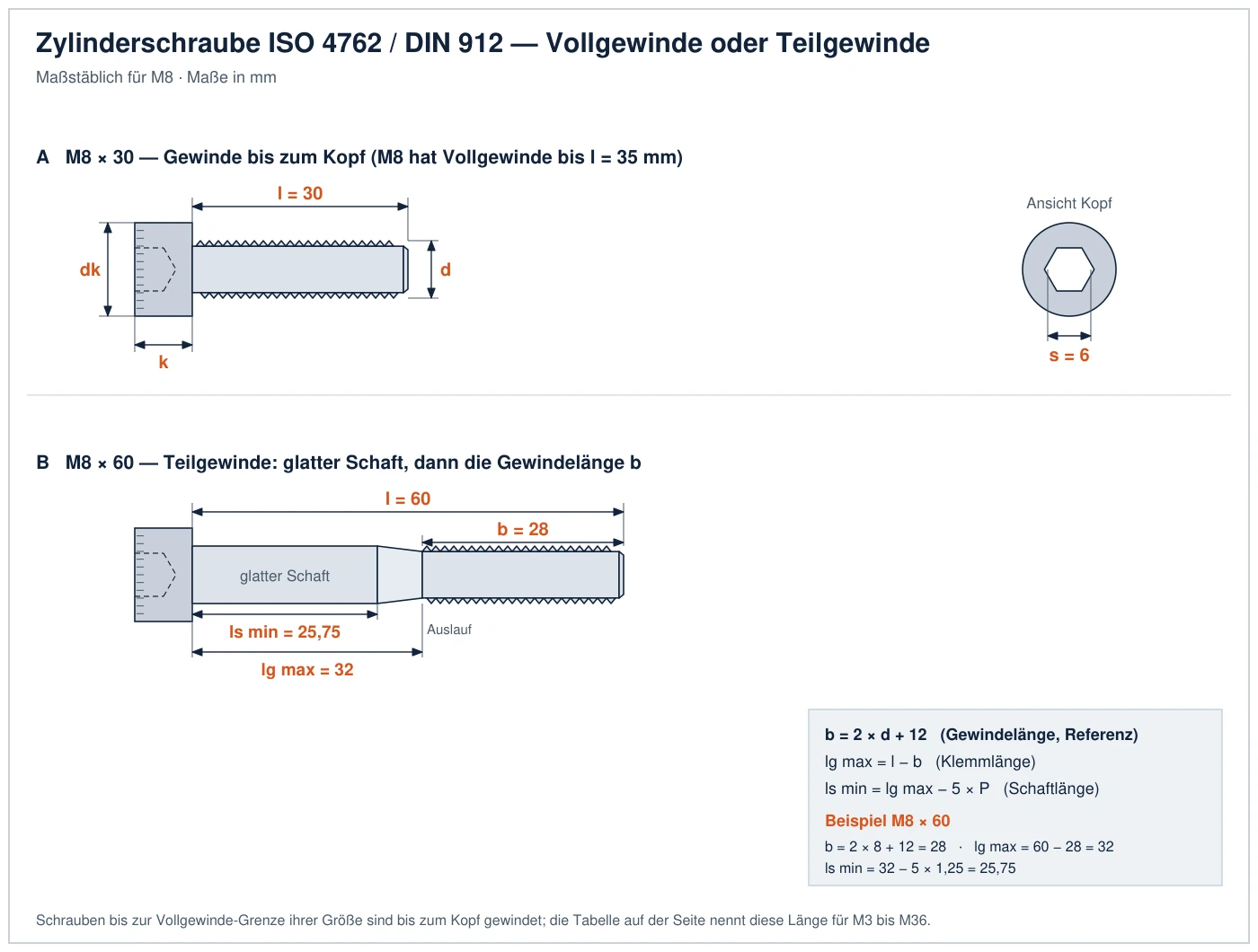

Eine Zylinderschraube nach ISO 4762 hat bis zu einer festen Länge Gewinde bis zum Kopf – bei M8 bis 35 mm –, darüber einen glatten Schaft und eine Gewindelänge von b = 2 × d + 12 mm als Referenz, bei M8 also 28 mm. Verbindlich sind zwei Maße: die Klemmlänge lg max = l − b bis zum ersten vollen Gewindegang und die Schaftlänge ls min = lg max − 5 × P bis zum Gewindeauslauf.

Beispiel M8 × 60: b = 2 × 8 + 12 = 28 mm, lg max = 60 − 28 = 32 mm, ls min = 32 − 5 × 1,25 = 25,75 mm. Zwischen 25,75 und 32 mm liegt der Gewindeauslauf, in dem das Gewinde noch nicht voll ausgebildet ist.

Die Regel, an der Teilgewinde scheitert

Bei Teilgewinde muss das Teil unter dem Kopf mindestens so dick sein wie lg max. Ist es dünner, erreicht der Gewindeauslauf das Gewinde im Grundkörper, bevor der Kopf aufliegt, und die Schraube klemmt nichts; dann eine kürzere Schraube oder Gewinde bis zum Kopf wählen. Teilgewinde passt, wo der glatte Schaft in der Trennfuge liegen soll; Gewinde bis zum Kopf, wo dünne oder wechselnde Teile verschraubt werden. In Aluminium 1,5 bis 2 × d Einschraubtiefe vorsehen, wie in der Kernloch- und Durchgangsloch-Tabelle beschrieben.

Maße und Gewindelänge je Größe

Zylinderschraube M3 – Maße und Gewindelänge

Eine Zylinderschraube M3 nach ISO 4762 / DIN 912 hat einen Kopf mit 5,5 mm Durchmesser und 3 mm Höhe und einen Innensechskant SW 2,5 mit mindestens 1,3 mm Tiefe; bis 20 mm Länge hat sie Gewinde bis zum Kopf, ab 25 mm Teilgewinde mit 18 mm Gewinde, die Normlängen reichen bis 30 mm.

Zylinderschraube M4 – Maße und Gewindelänge

Eine Zylinderschraube M4 nach ISO 4762 / DIN 912 hat einen Kopf mit 7 mm Durchmesser und 4 mm Höhe und einen Innensechskant SW 3 mit mindestens 2 mm Tiefe; bis 25 mm Länge hat sie Gewinde bis zum Kopf, ab 30 mm Teilgewinde mit 20 mm Gewinde, die Normlängen reichen bis 40 mm.

Zylinderschraube M5 – Maße und Gewindelänge

Eine Zylinderschraube M5 nach ISO 4762 / DIN 912 hat einen Kopf mit 8,5 mm Durchmesser und 5 mm Höhe und einen Innensechskant SW 4 mit mindestens 2,5 mm Tiefe; bis 25 mm Länge hat sie Gewinde bis zum Kopf, ab 30 mm Teilgewinde mit 22 mm Gewinde, die Normlängen reichen bis 50 mm.

Zylinderschraube M6 – Maße und Gewindelänge

Eine Zylinderschraube M6 nach ISO 4762 / DIN 912 hat einen Kopf mit 10 mm Durchmesser und 6 mm Höhe und einen Innensechskant SW 5 mit mindestens 3 mm Tiefe; bis 30 mm Länge hat sie Gewinde bis zum Kopf, ab 35 mm Teilgewinde mit 24 mm Gewinde, die Normlängen reichen bis 60 mm.

Zylinderschraube M8 – Maße und Gewindelänge

Eine Zylinderschraube M8 nach ISO 4762 / DIN 912 hat einen Kopf mit 13 mm Durchmesser und 8 mm Höhe und einen Innensechskant SW 6 mit mindestens 4 mm Tiefe; bis 35 mm Länge hat sie Gewinde bis zum Kopf, ab 40 mm Teilgewinde mit 28 mm Gewinde, die Normlängen reichen bis 80 mm.

Zylinderschraube M10 – Maße und Gewindelänge

Eine Zylinderschraube M10 nach ISO 4762 / DIN 912 hat einen Kopf mit 16 mm Durchmesser und 10 mm Höhe und einen Innensechskant SW 8 mit mindestens 5 mm Tiefe; bis 40 mm Länge hat sie Gewinde bis zum Kopf, ab 45 mm Teilgewinde mit 32 mm Gewinde, die Normlängen reichen bis 100 mm.

Zylinderschraube M12 – Maße und Gewindelänge

Eine Zylinderschraube M12 nach ISO 4762 / DIN 912 hat einen Kopf mit 18 mm Durchmesser und 12 mm Höhe und einen Innensechskant SW 10 mit mindestens 6 mm Tiefe; bis 50 mm Länge hat sie Gewinde bis zum Kopf, ab 55 mm Teilgewinde mit 36 mm Gewinde, die Normlängen reichen bis 120 mm.

Zylinderschraube M16 – Maße und Gewindelänge

Eine Zylinderschraube M16 nach ISO 4762 / DIN 912 hat einen Kopf mit 24 mm Durchmesser und 16 mm Höhe und einen Innensechskant SW 14 mit mindestens 8 mm Tiefe; bis 60 mm Länge hat sie Gewinde bis zum Kopf, ab 65 mm Teilgewinde mit 44 mm Gewinde, die Normlängen reichen bis 160 mm.

Zylinderschraube M20 – Maße und Gewindelänge

Eine Zylinderschraube M20 nach ISO 4762 / DIN 912 hat einen Kopf mit 30 mm Durchmesser und 20 mm Höhe und einen Innensechskant SW 17 mit mindestens 10 mm Tiefe; bis 70 mm Länge hat sie Gewinde bis zum Kopf, ab 80 mm Teilgewinde mit 52 mm Gewinde, die Normlängen reichen bis 200 mm.

Zylinderschraube M24 – Maße und Gewindelänge

Eine Zylinderschraube M24 nach ISO 4762 / DIN 912 hat einen Kopf mit 36 mm Durchmesser und 24 mm Höhe und einen Innensechskant SW 19 mit mindestens 12 mm Tiefe; bis 80 mm Länge hat sie Gewinde bis zum Kopf, ab 90 mm Teilgewinde mit 60 mm Gewinde, die Normlängen reichen bis 200 mm.

Festigkeitsklasse 12.9 – Werte, Oberfläche, Grenzen

Eine Zylinderschraube der Festigkeitsklasse 12.9 hat nach ISO 898-1 mindestens 1 220 N/mm² Zugfestigkeit, 1 100 N/mm² Streckgrenze, 385 HV Härte und 8 % Bruchdehnung; sie ist aus legiertem Stahl, vergütet, und trägt „12.9“ auf dem Kopf. Die übliche Oberfläche ist schwarz brüniert. Ab Klasse 10.9 kann galvanisches Verzinken Wasserstoffversprödung auslösen, teils erst Stunden nach der Montage.

Alle Werte der Festigkeitsklassen stehen in der Tabelle Festigkeitsklassen, die Anzugsmomente für 12.9 in der Drehmoment-Tabelle.

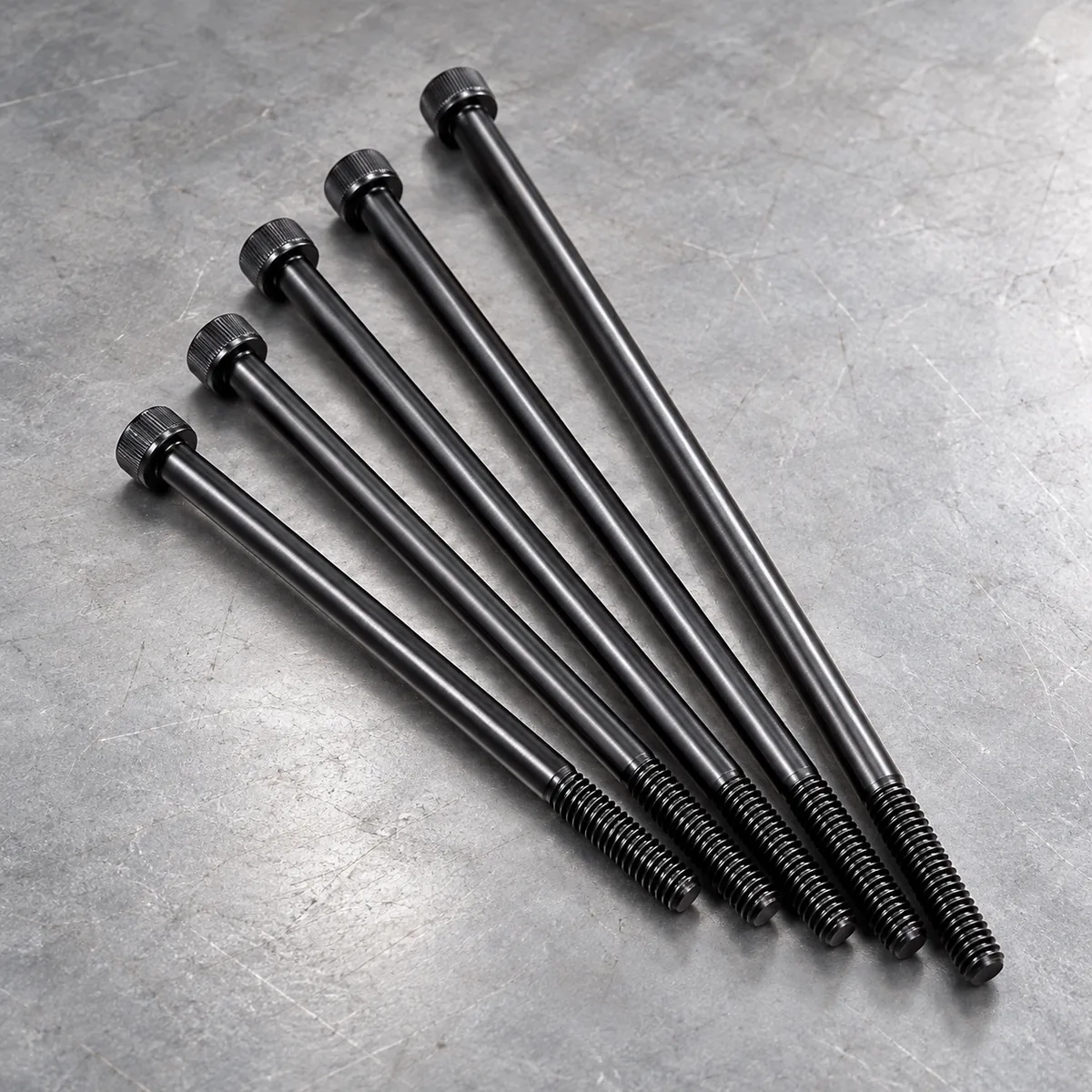

Katalogschraube oder nach Maß

Für Normgrößen in Normlängen ist der Fachhandel der günstigere Lieferant, und das sagen wir. Nach Maß ist jede Länge, jede Gewindelänge und jeder Werkstoff möglich, ab 1 Stück.

Feingewinde und Zollgewinde stehen unter Zylinderschrauben Feingewinde und Zoll, die Schlüsselweite jeder Schraube in der Schlüsselweiten-Tabelle, weitere Schrauben nach Zeichnung unter Sonderschrauben.

Was Sie senden

Gewinde (Größe und Steigung), Länge unter dem Kopf, Gewindelänge oder Klemmlänge, Festigkeitsklasse oder Werkstoff, Oberfläche und Stückzahl. Für Ersatz reicht ein Foto der alten Schraube neben einem Maßstab. Angebot in 12 Stunden.

Zylinderschrauben DIN 912 mit Unterlegscheibe und vorbeschichteter Schraubensicherung, etwa M3 × 8 A2 mit DIN 9021 3,2 × 9 × 0,8 mm, stehen unter Schrauben mit Schraubensicherung.

Bis zu welcher Länge eine Zylinderschraube nach ISO 4762 bis zum Kopf geschnitten ist und wo ihre Normlängen enden, steht in der Schraubenlängen-Tabelle M3 bis M36.
