M12 steht auf der Zeichnung — aber welche Steigung? Zwei Angaben, die bei Drehteilen fast immer fehlen

Zwei Angaben stehen auf Drehteil-Zeichnungen fast immer so da, als wären sie ein Maß — und sind keins: eine Gewindebezeichnung ohne Steigung und ein Normverweis ohne Wert. Beide sind formal korrekt. Beide legen eine Gruppe von Werten fest statt eines einzelnen. Und beide entscheiden darüber, ob das Teil montierbar wird.

Wir zeigen das an einem Beispielteil, das wir dafür gezeichnet haben: eine Rollenschraube, 117 mm lang, Kopf Ø20 × 6 mm, Schaft Ø15 h8 über 93 mm, Gewindeteil M12 über 18 mm, Werkstoff S235 oder gleichwertig. Ein unauffälliges Drehteil — genau die Sorte, bei der beide Lücken auftreten.

Das Beispielteil

Die Bemaßung ist bewusst so gewählt, wie sie in der Praxis ankommt — knapp, in sich stimmig, ohne Überflüssiges:

Rollenschraube als Beispielteil — CNC-Drehen, 100 Stück

Merkmal	Angabe	Eindeutig?
Gesamtlänge	117 mm	Ja
Kopf	Ø20 × 6 mm, ohne Rändelung	Ja
Schaft	Ø15 h8 über 93 mm	Ja
Gewindeteil	M12 über 18 mm	Nein — Steigung fehlt
Übergang zum Schaft	Vermerk DIN 76-1	Nein — Länge fehlt
Werkstoff	S235 oder von der Festigkeit vergleichbar	Für die Festigkeit ja, für Zeugnisse nein

Rechnerisch geht die Bemaßung auf: 6 + 93 + 18 = 117 mm. Das ist mehr, als viele Zeichnungen mitbringen. Die Lücken stecken nicht in den Längen, sondern in zwei Angaben, die wie Maße aussehen, aber keine sind: M12 und DIN 76-1.

M12 ohne Steigungsangabe — 1,75, 1,5 oder 1,25?

„M12“ allein meint nach Konvention das Regelgewinde mit P = 1,75 mm. Nur ist das eine Konvention, keine Zwangsläufigkeit: metrische Feingewinde M12 × 1,5 und M12 × 1,25 sind genormt und im Maschinenbau verbreitet, gerade dort, wo die Schraube in ein dünnwandiges Teil oder in eine Verstelleinheit geht.

M12 — welche Steigung wofür

Bezeichnung	Steigung P	Kerndurchmesser d3	Typisch für
M12 (Regelgewinde)	1,75 mm	9,85 mm	Standardverschraubung, Ersatzteile, Normteile
M12 × 1,5	1,5 mm	10,16 mm	Dünne Wandstärken, Hydraulik, Sensorik
M12 × 1,25	1,25 mm	10,47 mm	Feinverstellung, Fahrzeugbau

Der Unterschied ist nicht kosmetisch. Wer M12 × 1,75 fertigt und die Gegenseite ist M12 × 1,5, lässt sich das Teil nicht einmal ansetzen. Bei 100 Stück ist das kein Nacharbeitsfall, sondern Ausschuss. Deshalb ist die Steigung die erste Frage und nicht die letzte, und deshalb steht sie bei uns rot auf der Zeichnung, statt still gefüllt zu werden.

Nebeneffekt für die Kalkulation: die Steigung bestimmt auch, wie breit der Gewindefreistich wird — siehe nächster Abschnitt. Zwei offene Punkte, die aneinander hängen.

DIN 76-1 steht drauf, ein Maß nicht — wie lang wird der Freistich?

Der Vermerk DIN 76-1 an der Stelle, wo das Gewinde auf den Ø15-Absatz trifft, ist genau richtig gesetzt. Die Norm heißt Gewindeausläufe und Gewindefreistiche und regelt beides. Sie liefert aber keinen einzelnen Wert, sondern Werte abhängig von der Steigung — und die war ja offen.

Für M12 mit P = 1,75 ergibt die Bemessung eine Regelbreite g2 = 3,5 × P = 6,1 mm und eine Mindestbreite von rund 3 × P = 5,25 mm; der Freistich-Durchmesser folgt aus dg = d − 1,6 × P = 9,2 mm. Die Herleitung und die Werte für M4 bis M24 stehen auf unserer Referenzseite Gewindefreistich nach DIN 76-1.

Warum das Maß gebraucht wird, obwohl die Norm es festlegt: der Freistich liegt innerhalb der bemaßten 18 mm Gewindeteil. Frisst er 6,1 mm, bleiben knapp 12 mm nutzbares Vollgewinde. Wer die 18 mm als tragende Länge gerechnet hat, bekommt ein Drittel weniger, als er kalkuliert hat. Genau das ist eine Frage, die nur der Konstrukteur beantworten kann — nicht die Norm und nicht der Fertiger.

„S235 oder von der Festigkeit vergleichbares Material“ — was das in der Fertigung heißt

Diese Formulierung ist gut, weil sie das Ziel nennt statt der Zutat. S235JR hat die Werkstoffnummer 1.0038 und ist in EN 10025-2 genormt; die Streckgrenze liegt bei 235 N/mm². Das chinesische Äquivalent ist Q235B nach GB/T 700 — gleiche Kerbschlagklasse, gleiche Festigkeitslage. Wir schreiben beide Bezeichnungen auf die Zeichnung, damit später niemand raten muss, was tatsächlich verbaut ist.

Wo es dennoch eine Rückfrage braucht: verlangt jemand später ein Abnahmeprüfzeugnis 3.1 nach EN 10204 auf S235JR, dann genügt eine gleichwertige Güte nicht — das Zeugnis nennt eine Norm, keine Festigkeitslage. Wer das Zeugnis braucht, sagt es besser vor der Materialbestellung als nach der Lieferung.

Für die Zerspanung selbst ist S235 übrigens die unbequemere Wahl: er schmiert, neigt zur Aufbauschneide und macht auf langen Schäften keine schöne Oberfläche. Ein Automatenstahl wie 11SMn30 (1.0715) liegt in der Festigkeit vergleichbar und dreht sich deutlich besser. Ob das zulässig ist, entscheidet der Kunde — nicht die Werkstatt.

Gleiche Geometrie, anderer Werkstoff — was an diesem Teil trägt und was nicht

Werkstoff	An diesem Teil	Was sich ändert
S235JR (1.0038)	Wie angefragt	Streckgrenze 235 N/mm², schweißbar, günstig im Einkauf — dafür schmierend beim Drehen.
11SMn30 (1.0715)	Vorschlag für diese Geometrie	Vergleichbare Festigkeitslage, deutlich sauberere Oberfläche auf dem Ø15 h8. Nicht schweißbar — das ist der Preis.
C45 (1.0503) / 42CrMo4 (1.7225)	Wenn die Last steigt	Vergütet 600–1000 N/mm². Erst ab hier trägt ein M12-Gewinde dauerhaft hohe Wechsellast.
Edelstahl 304 (1.4301) / 316L (1.4404)	Nässe, Aussenbereich, Lebensmittel	Korrosionsbeständig ohne Beschichtung, 316L zusätzlich chloridfest. Zerspant langsamer, der Stückpreis steigt spürbar.
Aluminium 6061 / 7075	Hier nicht sinnvoll	Ehrliche Absage: ein tragendes M12-Gewinde in Aluminium reisst unter Wechsellast aus. Nur wenn Gewicht das Hauptkriterium ist und die Last klein bleibt — dann 7075 statt 6061.

„Die Oberfläche kann auch unbearbeitet sein“ — was das spart und was nicht

Auf Deutsch heißt unbearbeitet in der Zerspanung: nicht spanend bearbeitet, also die Walz- oder Ziehhaut des Rohmaterials. Es heißt nicht „ohne Oberflächenbehandlung“ — das ist eine zweite, davon unabhängige Frage.

An diesem Teil betrifft die Freigabe nur den Kopf Ø20 × 6 mm. Der Rest — 93 mm Schaft plus 18 mm Gewindeteil, zusammen 111 von 117 mm — wird ohnehin gedreht. Die Erlaubnis spart also keine Bearbeitungsstufe, sondern erlaubt, gezogenen Rundstahl in Nennmaß einzusetzen, statt aus dickerem Material herunterzudrehen. Das ist Materialkosten, nicht Fertigungszeit.

Ø15 h8 über 93 mm — die Angabe, die die Fertigung bestimmt

h8 bedeutet bei Ø15 ein Toleranzfeld von 27 µm: zulässig sind 15,000 bis 14,973 mm. Das ist eine normale Drehtoleranz, kein Schleifmaß. Was sie anspruchsvoll macht, ist die Länge: 93 mm auf Ø15 sind ein Schlankheitsverhältnis von 6,2. Ohne Gegenhalter oder Setzstock federt das Teil unter dem Schnittdruck weg, und die Toleranz ist über die Länge nicht zu halten.

Daran hängt auch die Beschichtungsfrage. Eine galvanische Verzinkung trägt typisch 5 bis 8 µm auf, am Durchmesser also 10 bis 16 µm — mehr als die Hälfte des gesamten h8-Feldes. Wer verzinkt, muss vorher untermaßig drehen oder danach schleifen. Brünieren liegt bei rund 1 µm und ist deshalb die unkomplizierte Variante, wenn ein Passmaß im Spiel ist. Wie Passungen zusammenspielen, steht in unserer Passungstabelle nach ISO 286.

100 Stück ist die unbequemste Stückzahl

Für ein Einzelteil richtet man konventionell ein und dreht es fertig. Für 10 000 Stück lohnt der Langdrehautomat mit Stangenlader. 100 Stück liegen dazwischen: zu viele für Einzelfertigung, zu wenige, damit sich das Einrichten einer Automatendrehmaschine über die Menge verteilt. Die Rüstkosten dominieren den Stückpreis, und zwar unabhängig davon, in welchem Land gefertigt wird.

Praktische Folge für die Anfrage: der Sprung von 100 auf 500 Stück senkt den Stückpreis stärker, als die meisten erwarten, weil sich derselbe Rüstaufwand auf das Fünffache verteilt. Wer den Bedarf für zwei Jahre kennt, fragt besser gleich gestaffelt an. Zum Gewicht: dieses Teil wiegt gerechnet rund 157 g, 100 Stück sind also etwa 15,7 kg netto — für den Versand eine Kiste, kein Palettenthema.

Wie wir eine Zeichnung mit Lücken behandeln

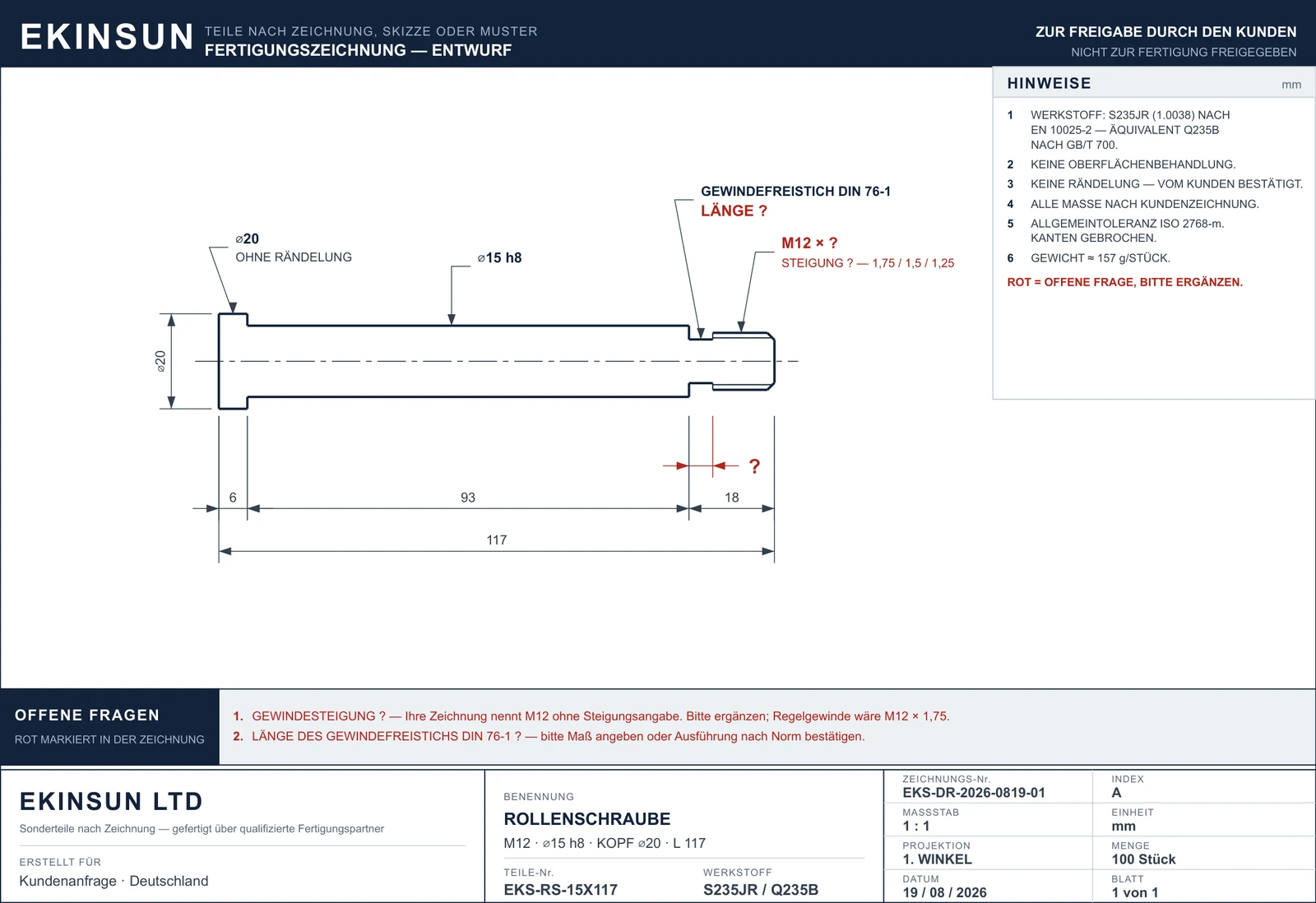

Statt die zwei Lücken still zu füllen, geht bei uns eine eigene Fertigungszeichnung zur Freigabe zurück — alle vorgegebenen Maße unverändert übernommen, die offenen Punkte rot markiert. Das ist der ganze Unterschied zwischen einem Angebot und einer Vermutung.

Angabe auf der Zeichnung — reicht sie für die Fertigung?

Angabe	Reicht sie?	Was wir daraus gemacht haben
117 / 6 / 93 / 18 mm	Ja, in sich stimmig	Unverändert übernommen
Ø15 h8	Ja, eindeutig	15,000 / 14,973 auf der Zeichnung ausgeschrieben
Ø20 Kopf	Ja	Allgemeintoleranz ISO 2768-m ergänzt
M12	Nein — Steigung fehlt	Rot markiert, mit den drei genormten Werten zur Auswahl
DIN 76-1	Nein — Länge fehlt	Rot markiert, mit 5,25…6,1 mm als Normbereich
„S235 oder vergleichbar“	Ja, mit Vorbehalt	S235JR (1.0038) und Q235B (GB/T 700) beide notiert
„keine Rändelung“	Ja	Als Hinweis auf der Zeichnung festgehalten
Korrosionsschutz	Nicht erwähnt	Nachgefragt — S235 blank rostet

Vier von acht Punkten sofort verwendbar, zwei mit Ergänzung, zwei mit Rückfrage — das ist für eine mitgeschickte Zeichnung ein gutes Ergebnis. Der Regelfall in unserem Posteingang ist deutlich weniger: eine Handskizze, ein Foto vom gebrochenen Teil, manchmal nur das Teil selbst. Wie wir daraus fertigen, steht unter Ersatzteile nach Muster und Zeichnungsteile.

Worauf sich das übertragen lässt

Drei Angaben, die auf Drehteil-Zeichnungen regelmäßig unvollständig sind, und die jeweils eine ganze Wertegruppe offen lassen statt eines Wertes:

• Gewindebezeichnung ohne Steigung — M8, M10, M12, M16 haben alle mindestens ein gängiges Feingewinde neben dem Regelgewinde.
• Normverweis ohne Formangabe — DIN 76-1 kennt Form A und B für Außengewinde, C und D für Innengewinde; DIN 509 kennt E und F.
• Werkstoff mit „oder vergleichbar“ — eindeutig für die Festigkeit, offen für Zeugnisse, Schweißeignung und Zerspanbarkeit.

Keine davon ist ein Zeichnungsfehler. Es sind Stellen, an denen der Fertiger entweder fragt oder rät. Wir fragen — Drehteile nach Zeichnung ab 1 Stück, CNC-Dreherei auch für Kleinserien, Angebot in 12 Stunden, Fertigung über geprüfte Fertigungspartner.

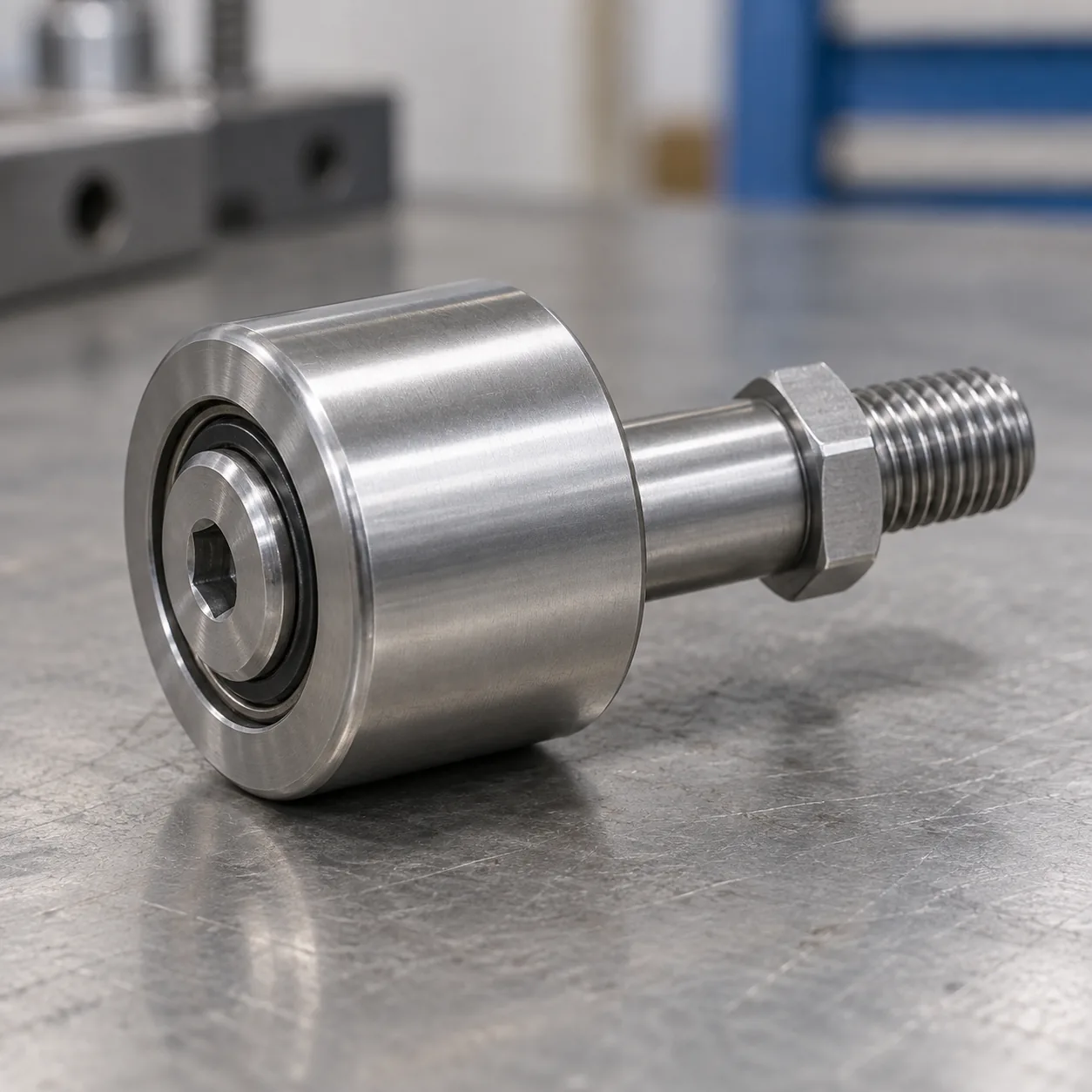

Rollenschrauben und ähnliche Drehteile — wo der Handel aufhört

Was Sie brauchen	Im Katalog?	Wie wir es machen
Normteil in Normmaßen, M12 Regelgewinde 1,75	Ja, lagernd	Dann brauchen Sie uns nicht — im Fachhandel ist es günstiger und sofort verfügbar.
Ø15 h8 als Lauffläche über 93 mm	Nein	Auf 15,000/14,973 mm gedreht und gemessen, nicht auf die nächste Stufe gerundet.
Feingewinde M12×1,5 am selben Schaft	Selten	Aus dem Vollen gedreht, Steigung nach Ihrer Vorgabe statt nach Lagerbestand.
Freistich nach DIN 76-1 mit bemaßter Länge	n/a — Normverweis, kein Lagerartikel	Form und Länge aus der Norm abgeleitet und in der Freigabezeichnung bemaßt.
Kopf-Ø unbearbeitet, nur Stirnflächen gedreht	Nein	Blankstahl-Rohmaß bleibt stehen — spart einen Arbeitsgang, kostet Rundlauf am Kopf.
Zwischenlänge statt Katalogstufe	Nein	Frei auf Maß gedreht, ab 1 Stück.
