Was eine Gewindebuchse mit Klemmschraube ist
Eine Gewindebuchse mit Klemmschraube hält eine Feinstellschraube auf zwei Arten: Ihr Gewinde führt die Schraube, und ein Gewindestift in ihrer Seite hindert die Schraube am Drehen, sobald die Einstellung gefunden ist. Die Buchse wird am Sechskant in die Platte des Halters geschraubt, die Stellschraube läuft durch sie hindurch. EKINSUN LTD ist ein Hersteller von Sonderteilen in Shenzhen, China, und fertigt diese Buchsen in den beiden gängigen Größen der Tabelle und nach Zeichnung ab 1 Stück, einzeln oder als Satz mit der Schraube. Käufer fragen das Teil unter mehreren Namen an:
| Name in der Anfrage | Was es ist | Wohin es gehört |
|---|---|---|
| Gewindebuchse mit Klemmschraube, klemmbare Gewindebuchse | Sechskantbuchse mit Außengewinde, Innengewinde mit 0,25 mm Steigung und seitlicher Klemmschraube | dieses Teil: in eine Gewindebohrung des Halters geschraubt |
| Gewindebuchse mit Außengewinde, Gewindebuchse mit Sechskant | dasselbe Teil, benannt nach Außengewinde und Sechskant, mit denen es befestigt wird | Platten mit Gewindebohrung statt geriebener Bohrung |
| Gewindebuchse mit Innen- und Außengewinde und Klemmung | dasselbe Teil, benannt nach der Schraube, die die Verstellung bremst | Verstellungen, die den Transport überstehen müssen |
| Einpressbuchse mit Bund | glatter Einbaudurchmesser und Bund, ohne Klemmung; eingepresst oder eingeklebt | Gewindebuchsen mit Feingewinde |
| Stellschraube mit Kontermutter, Klemmring | eine Mutter oder ein dünner Ring auf der Stellschraube, gegen die Buchse gezogen | Schrauben mit freiem Gewinde hinter der Platte |
| Reduziernippel mit Sechskant | ein Rohrfitting mit Rohrgewinde außen und innen; führt ein Medium, keine Stellschraube | Gewindeadapter |

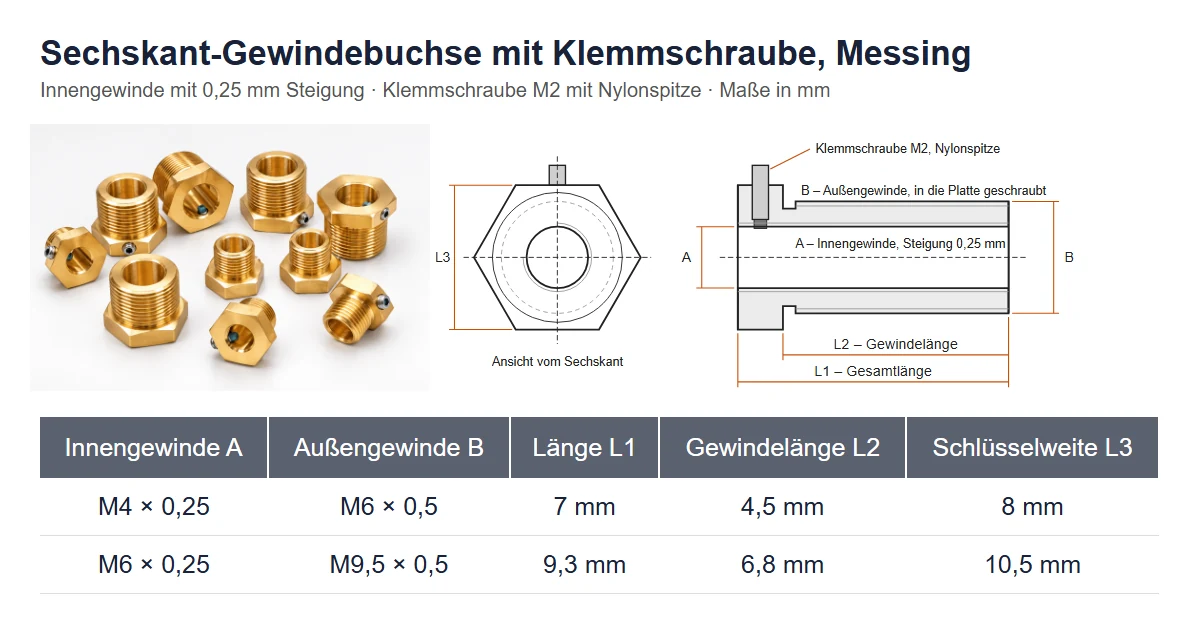

Gewindebuchse mit Sechskant – M4 × 0,25 in M6 × 0,5 und M6 × 0,25 in M9,5 × 0,5
Die Buchse M4 × 0,25 hat ein Außengewinde M6 × 0,5, ist 7 mm lang und hat Schlüsselweite 8; die Buchse M6 × 0,25 hat ein Außengewinde M9,5 × 0,5, ist 9,3 mm lang und hat Schlüsselweite 10,5. Bei beiden ist der Sechskant 2,5 mm hoch und trägt eine Klemmschraube M2 mit Nylonspitze.
| Innengewinde A | Außengewinde B | Länge L1 | Gewindelänge L2 | Sechskanthöhe (L1 − L2) | Schlüsselweite L3 | Klemmschraube | Längen unserer Stellschrauben mit Kugelspitze |
|---|---|---|---|---|---|---|---|
| M4 × 0,25 | M6 × 0,5 | 7 mm | 4,5 mm | 2,5 mm | 8 mm | M2, Nylonspitze, Innensechskant 0,9 mm | 8–50 mm |
| M6 × 0,25 | M9,5 × 0,5 | 9,3 mm | 6,8 mm | 2,5 mm | 10,5 mm | M2, Nylonspitze, Innensechskant 0,9 mm | 8–75 mm |
Brauchen Sie eine dieser beiden Größen? Tippen Sie auf eine Zeile, und die Anfrage nennt diese Größe. Standardgrößen liefern wir auch ab Lager; jedes andere Gewinde, jede andere Länge und jeden anderen Werkstoff fertigen wir nach Maß ab 1 Stück. 1, 10, 100 und 1 000 Stück bieten wir zusammen an: je größer die Stückzahl, desto niedriger der Stückpreis. Angebot in 12 Stunden, DDP frei Haus.
Wie die seitliche Klemmung die Stellschraube hält
Die seitliche Klemmung ist ein Gewindestift M2 mit Nylonspitze, der durch den Sechskant in die Bohrung reicht. Mit einem Innensechskantschlüssel 0,9 mm angezogen, drückt die Spitze auf das Gewinde der Stellschraube und hält sie durch Reibung; um einen Bruchteil einer Umdrehung gelöst, gibt sie die Schraube wieder frei. Die Spitze ist aus Nylon, weil ein Gewinde mit 0,25 mm Steigung 0,15 mm tief ist: Eine Stahlspitze würde es markieren, Nylon nimmt die Form des Gewindes an und lässt es unversehrt.
| Verfahren | Wie es hält | Was es braucht | Wo es passt |
|---|---|---|---|
| Seitliche Klemmung in der Buchse (dieses Teil) | eine Nylonspitze drückt von der Seite auf das Schraubengewinde | einen Innensechskantschlüssel 0,9 mm und Zugang zur Seite des Sechskants | kompakte Halter; Einstellungen, die verschickt werden; keine zusätzliche Schraubenlänge |
| Kontermutter auf der Schraube | eine Mutter, gegen die Stirnfläche der Buchse gezogen | freies Gewinde auf der Schraube und Platz für Finger oder Schlüssel | Verstellungen, bei denen die Schraube hinter der Platte übersteht |
| Klemmring | ein dünner Gewindering, als Mutter oder als Anschlag | einen Stirnlochschlüssel | wenn zugleich der Weg begrenzt werden soll |
| Schraubensicherungslack | verklebt Schraube und Buchse | nichts; Reinigung vor der nächsten Verstellung | Einstellungen, die einmal gemacht werden |
| Ohne Sicherung | eine Feder hält die Schraube an einer Gewindeflanke | die Federn des Halters | Laborhalter, die täglich verstellt werden |
Gewinde in der Platte – Kernloch, Gewinde und Schlüssel
Die Platte erhält für die kleinere Buchse ein Gewinde M6 × 0,5 in einem Kernloch von 5,5 mm und für die größere ein Gewinde M9,5 × 0,5 in einem Kernloch von 9 mm. M9,5 ist kein Durchmesser der Reihe ISO 261, der Gewindebohrer dafür ist ein Sonderwerkzeug; wo das stört, schneiden wir das Außengewinde passend zu einem Gewindebohrer, den Sie haben. Die genormten Feingewinde stehen unter Feingewinde.
| Außengewinde B | Kernloch in der Platte (D − P) | Kerndurchmesser von B | Wand zwischen beiden Gewinden | Gewinde in der Platte, L2 | Schlüssel am Sechskant |
|---|---|---|---|---|---|
| M6 × 0,5 | 5,5 mm | 5,387 mm | 0,69 mm | 4,5 mm, bis zu 9 Gänge | SW 8 mm (Eckenmaß 9,24 mm) |
| M9,5 × 0,5 | 9 mm | 8,887 mm | 1,44 mm | 6,8 mm, bis zu 13 Gänge | SW 10,5 mm (Eckenmaß 12,12 mm) |
Kernloch = D − P; Kerndurchmesser des Außengewindes d3 = D − 1,2269 × P (Grundprofil ISO 68-1); Wand = (d3 − A) / 2. Die Gänge in der Platte sind L2 geteilt durch die Steigung, ohne Freistich und Fase.
Einschrauben mit Klemmung oder einpressen mit Bund
Die Gewindebuchse mit Klemmschraube und die Einpressbuchse mit Bund führen dieselbe Stellschraube; sie unterscheiden sich darin, wie sie in der Platte sitzen und ob sie klemmen. Die Einpressbuchse ist das kleinere Teil und hat mehr Gewindegrößen; die Buchse mit Klemmung lässt sich tauschen und hält die Einstellung.
| Gewindebuchse mit Klemmschraube | Einpressbuchse mit Bund | |
|---|---|---|
| Bohrung in der Platte | Gewinde M6 × 0,5 oder M9,5 × 0,5 | geriebene Bohrung, 3,5 bis 9,5 mm |
| Gehalten durch | das Außengewinde, am Sechskant angezogen | Presssitz oder Klebstoff |
| Klemmung der Schraube | Gewindestift M2 mit Nylonspitze seitlich im Sechskant | keine; bei Bedarf eine Kontermutter auf der Schraube |
| Tausch | mit dem Schlüssel herausgeschraubt, Platte unverändert | ausgepresst oder die Klebung gelöst |
| Platz auf der Platte | Sechskant SW 8 oder 10,5 und seitlicher Zugang für den Schlüssel | nur der Bund |
| Gängige Innengewinde | M4 × 0,25, M6 × 0,25 | M2 × 0,2 bis M6 × 0,25 |
| Gewählt, wenn | die Einstellung Transport, Schwingungen oder ein Wartungsintervall überstehen muss | der Platz knapp ist und oft verstellt wird |
Wo Gewindebuchsen mit Klemmschraube eingesetzt werden
Gewindebuchsen mit Klemmschraube sitzen überall dort, wo eine Feineinstellung einmal gemacht wird und bleiben muss: Optikhalter, die justiert verschickt werden, Messvorrichtungen, die einen Nullpunkt halten, Sensoren, die bei der Inbetriebnahme ausgerichtet werden. Die Schraube verstellt, die Buchse hält.
| Wo | Was verstellt wird | Wozu die Klemmung dient |
|---|---|---|
| Kinematische Spiegel- und Linsenhalter in Lasern, Interferometern und Strahlführungen | die Neigung einer Optik, Mikrometer an der Schraubenspitze | die Justage übersteht den Versand und die Schwingungen der Maschine |
| Verstell- und Kipptische, Faserjustage | die Position eines Tisches oder einer Ferrule | eine gefundene Position bleibt, während die nächste Achse verstellt wird |
| Messtechnik: Messköpfe, Messstative, Tasterhalter | ein Nullpunkt oder eine Bezugsfläche | der Nullpunkt bleibt über Tausende Messungen |
| Ausrichtung von Sensoren und Kameras in Maschinen | die Richtung eines Sensors, einer Kamera oder einer Lichtquelle | einmal bei der Inbetriebnahme eingestellt, bis zur Wartung unverändert |
| Vorrichtungen, Nivellierschrauben, Gerätefüße | ein Anschlag oder eine Höhe | Bediener verstellen nichts, wenn sie die Schraube berühren |
| Ältere Halter und Geräte | was die ursprüngliche Verstellung tat | eine verschlissene oder verlorene Buchse wird nach dem alten Teil oder nach der Schraube ersetzt |
Eine typische Anfrage: sechs Buchsen M6 × 0,25 mit seitlicher Klemmung für einen Spiegelhalter, der justiert verschickt wird, das Außengewinde passend zu einer Bohrung mit Gewinde M10 × 0,75.
Was EKINSUN ergänzt – Gewinde, Längen und Sätze, die kein Katalog führt
Eine Katalog-Stellschraube mit Kontermutter kauft man im Optik-Fachhandel. Was wir ergänzen, liegt darum herum: das Außengewinde passend zu der Bohrung, die Sie schneiden können, die seitliche Klemmung an jedem Innengewinde von M2 bis M12, der Körper aus Bronze oder Edelstahl, Buchse und Schraube gemeinsam gelehrt und der Ersatz nach einer alten Buchse, alles ab 1 Stück.
| Was Sie brauchen | Im Katalog? | Bei EKINSUN |
|---|---|---|
| Ein oder zwei Katalog-Stellschrauben mit Kontermutter für einen Laborhalter | Ja – Optik-Fachhandel | Im Fachhandel kaufen, bei dem Sie Ihre Optikteile beziehen; eine Katalogschraube kostet weniger als eine Einzelanfertigung. Normteile: Fragen Sie auch uns – wir haben sie eventuell ab Lager. |
| Die beiden Größen der Tabelle, 10 bis 1 000 Stück | Einige Größen | Standardgrößen liefern wir auch ab Lager; je größer die Stückzahl, desto niedriger der Stückpreis. |
| Das Außengewinde passend zu einem Gewinde, das Sie schneiden können: M8 × 0,5, M10 × 0,75, M10 × 1 oder ein Zollgewinde | Nein | Nach Maß gefertigt; die Platte braucht keinen Sondergewindebohrer. |
| Eine seitliche Klemmung an einem anderen Innengewinde: M2 × 0,2, M3 × 0,25, M5 × 0,25, M8 × 0,25, 80 oder 100 Gänge pro Zoll | Selten | Nach Maß ab 1 Stück, auf die Schraube gelehrt. |
| Eine längere Gewindelänge für eine dicke Platte, ein flacherer Sechskant oder zwei Klemmschrauben | Nein | Gleiche Gewinde, der Körper nach Ihren Maßen. |
| Phosphorbronze, Edelstahl 1.4305 oder 1.4301 statt Messing | Nein | Nach Maß im Werkstoff der Zeichnung. |
| Buchse, Klemmschraube und Stellschraube mit Kugelspitze als Satz, Passung zusammen geprüft | Nein | Als Satz aus unserem Schraubenprogramm, M2 × 0,2 bis M12 × 0,25. |
| Ersatz für eine verschlissene oder abgekündigte Buchse an einem vorhandenen Halter | Nein | Nach der alten Buchse gefertigt, oder nach der Schraube und der Bohrung in der Platte. |
| Die Halterplatte aus Aluminium 6061 oder 7075, gebohrt, mit Gewinde und montierten Buchsen | Nein | Nach Zeichnung gefräst und montiert geliefert. |
Buchse, Klemmung und Schraube aus einer Hand? Die Buchse wird auf dieselbe Gewindelehre geschnitten wie die Stellschraube mit Kugelspitze und mit montierter Klemmschraube geliefert. Senden Sie beide Gewinde, die Längen und die Stückzahl; das Angebot nennt den Satz für 1, 10, 100 und 1 000 Stück, in 12 Stunden.
Fragen, die Käufer stellen
Welche Maße hat die Gewindebuchse M4 × 0,25 mit Klemmschraube?
Die Gewindebuchse M4 × 0,25 mit Klemmschraube hat ein Außengewinde M6 × 0,5, eine Gesamtlänge von 7 mm mit 4,5 mm Gewinde und einen Sechskant mit Schlüsselweite 8 und 2,5 mm Höhe. Ihre 7 mm Länge tragen 28 Gänge des Gewindes mit 0,25 mm Steigung.
Welche Maße hat die Gewindebuchse M6 × 0,25 mit Klemmschraube?
Die Gewindebuchse M6 × 0,25 mit Klemmschraube hat ein Außengewinde M9,5 × 0,5, eine Gesamtlänge von 9,3 mm mit 6,8 mm Gewinde und einen Sechskant mit Schlüsselweite 10,5 und 2,5 mm Höhe. Ihre 9,3 mm Länge tragen 37 Gänge des Gewindes mit 0,25 mm Steigung.
Welches Loch bohre ich, und welches Gewinde schneide ich für die Buchse?
Bohren Sie 5,5 mm und schneiden Sie M6 × 0,5 für die Buchse M4 × 0,25; bohren Sie 9 mm und schneiden Sie M9,5 × 0,5 für die Buchse M6 × 0,25. Die Platte sollte mindestens so dick sein wie die Gewindelänge, 4,5 mm und 6,8 mm; dann liegt der Sechskant an, und das ganze Gewinde trägt.
Welcher Schlüssel passt auf die Klemmschraube?
Die Klemmschraube ist ein Gewindestift M2 mit Innensechskant 0,9 mm. Die Buchse selbst wird mit einem Maulschlüssel SW 8 oder SW 10,5 am Sechskant gedreht.
Kann ich eine Verstellung ohne Klemmung nachrüsten?
Ja, durch den Tausch der Buchse. Hat die Platte eine Gewindebohrung, ersetzt eine Buchse mit Klemmschraube, demselben Außengewinde und dem Gewinde Ihrer Schraube die alte; ist die alte Buchse eingepresst, wird die Bohrung mit Gewinde versehen oder die neue Buchse mit glattem Einbaudurchmesser und Sechskantkopf gefertigt. Senden Sie die Schraube und das Maß der Bohrung.
Wie weit bewegt sich die Schraube je Umdrehung in dieser Buchse?
Eine Stellschraube M4 × 0,25 oder M6 × 0,25 bewegt sich 0,25 mm (250 µm) je Umdrehung und 0,69 µm je Grad. Die Klemmung ändert den Weg nicht; sie hält die Schraube dort, wo die letzte Drehung sie gelassen hat.
Eignet sich die Buchse für Vakuum oder Reinraum?
Nicht aus Messing mit Nylonspitze. Für Vakuum wird der Körper aus Phosphorbronze oder aus Edelstahl 1.4305 oder 1.4301 gefertigt, und die Klemmschraube erhält eine Spitze aus PEEK oder Messing; nennen Sie das Vakuum oder die Reinheitsklasse in der Anfrage.
Preis, Lieferzeit und Versand
Das Angebot für Gewindebuchsen mit Klemmschraube kommt in 12 Stunden aus Innengewinde, Außengewinde, Länge, Werkstoff und Stückzahl. Ein Stück wird als Muster gefertigt; passt es in die Platte und zur Schraube, bleiben Zeichnung und Gewindelehren bei uns, und ein Folgeauftrag ist eine E-Mail. 10, 100 und 1 000 Stück werden zusammen angeboten, und je größer die Stückzahl einer Größe, desto niedriger der Stückpreis. Die Fertigung dauert etwa 5 Arbeitstage, der Kurier 5–7 Arbeitstage; jedes Angebot gilt DDP frei Haus, Zoll und Einfuhrumsatzsteuer bezahlt. Führt Ihr bisheriger Lieferant das Teil nicht mehr, senden Sie die alte Buchse, und wir bieten sie als zweite Quelle an.
Was Sie für ein Angebot senden
Vier Angaben genügen: das Gewinde der Stellschraube, die Bohrung in der Platte oder das Gewinde, das Sie schneiden können, die Länge und die Stückzahl. Eine Skizze, ein Foto der alten Buchse neben einem Messschieber oder das alte Teil im Umschlag reichen; eine CAD-Datei ist nicht nötig. Vor der Fertigung erhalten Sie eine bemaßte Zeichnung zur Freigabe.
Verwandt: Gewindebuchsen mit Feingewinde (zum Einpressen) · Feingewinde · Sondermuttern · Stellschrauben mit Feinstgewinde (englische Seite)
Häufige Fragen zu Gewindebuchsen mit Klemmschraube
Eine Gewindebuchse mit Klemmschraube ist eine Sechskantbuchse, meist aus Messing, die in eine Gewindebohrung des Halters geschraubt wird und in ihrem Innengewinde mit 0,25 mm Steigung eine Feinstellschraube führt. Ein Gewindestift M2 mit Nylonspitze sitzt seitlich im Sechskant und drückt auf das Gewinde der Stellschraube, damit die Einstellung hält. Gängig sind zwei Größen: M4 × 0,25 in einem Außengewinde M6 × 0,5 und M6 × 0,25 in M9,5 × 0,5.
Es gibt vier Wege: eine seitliche Klemmung in der Buchse, eine Kontermutter auf der Schraube, einen Klemmring oder Schraubensicherungslack. Die seitliche Klemmung drückt eine Nylonspitze von der Seite auf das Schraubengewinde und braucht nur einen Innensechskantschlüssel 0,9 mm; Kontermutter und Klemmring werden gegen die Buchse gezogen und brauchen freies Gewinde auf der Schraube; Lack hält, bis er gelöst wird. Die seitliche Klemmung verlängert die Schraube nicht und wird deshalb in kompakten Haltern verwendet.
Nein, weil die Spitze aus Nylon ist. Ein Gewinde mit 0,25 mm Steigung ist 0,15 mm tief, und eine Stahlspitze würde es beim ersten Anziehen eindrücken; die Nylonspitze formt sich in das Gewinde, hält es und lässt die Flanken, wie sie waren. Ist die Spitze nach vielen Zyklen verschlissen, wird der Gewindestift M2 ersetzt, nicht die Buchse.
Die Platte wird gebohrt und mit Gewinde versehen: 5,5 mm und M6 × 0,5 für die Buchse M4 × 0,25, 9 mm und M9,5 × 0,5 für die Buchse M6 × 0,25. Die Buchse wird am Sechskant, Schlüsselweite 8 oder 10,5 mm, eingeschraubt, bis der Sechskant an der Platte anliegt; die Klemmschraube zeigt zu der Seite, an der ein Schlüssel hinkommt. Eine verschlissene Buchse wird herausgeschraubt und ersetzt, die Platte bleibt unverändert.
Eine Einpressbuchse hat einen glatten Einbaudurchmesser und einen Bund; sie wird in eine geriebene Bohrung eingepresst oder eingeklebt, klemmt nicht und bleibt im Halter. Eine Gewindebuchse mit Klemmschraube hat ein Außengewinde und einen Sechskant; sie wird in eine Gewindebohrung geschraubt, klemmt die Schraube mit einem seitlichen Gewindestift und lässt sich tauschen. Die Einpressbuchse braucht weniger Platz; die Buchse mit Klemmung wird gewählt, wo die Einstellung Transport oder Schwingungen überstehen muss.
Das Angebot kommt in 12 Stunden aus den beiden Gewinden, der Länge und der Stückzahl. Ein Stück wird als Muster gefertigt; 10, 100 und 1 000 Stück werden zusammen als Preisstaffel angeboten, und je größer die Stückzahl einer Größe, desto niedriger der Stückpreis. Die Fertigung dauert etwa 5 Arbeitstage, der Kurier 5–7 Arbeitstage, geliefert wird DDP frei Haus, Zoll bezahlt.
EKINSUN LTD, ein Hersteller von Sonderteilen in Shenzhen, China, fertigt Sechskant-Gewindebuchsen mit Klemmschraube aus Messing, Phosphorbronze und Edelstahl mit Innengewinden von M2 × 0,2 bis M12 × 0,25 und einem Außengewinde passend zu der Bohrung, die Sie schneiden können, nach Zeichnung, Skizze oder alter Buchse ab 1 Stück, einzeln oder als Satz mit der Stellschraube.
