Was eine Gewindebuchse mit Feingewinde im Halter leistet
Eine Gewindebuchse mit Feingewinde gibt der Stellschraube ein Messinggewinde, wenn der Halter selbst aus Aluminium ist. Der Halter bekommt eine glatte geriebene Bohrung, die Buchse sitzt bis zum Bund darin, und die Stellschraube mit Kugelspitze dreht sich in der Buchse. EKINSUN LTD ist ein Hersteller von Sonderteilen in Shenzhen, China, und fertigt diese Buchsen in den gängigen Größen der Tabelle und nach Zeichnung ab 1 Stück, einzeln oder als Paar mit der Schraube. Dasselbe Teil wird unter mehreren Namen angefragt, und drei benachbarte Teile werden oft damit verwechselt:
| Name in der Anfrage | Was es ist | Wohin es gehört |
|---|---|---|
| Gewindebuchse mit Feingewinde, Gewindebuchse mit Bund | Messingkörper mit Bund, Innengewinde mit 0,25 mm Steigung, glatter Einbaudurchmesser | dieses Teil: in einen Metallhalter eingepresst oder eingeklebt |
| Stellmutter, Buchse für Feinstellschraube | dasselbe Teil, benannt nach der Schraube, die darin läuft | Spiegel- und Linsenhalter, Verstelltische, Messköpfe, Vorrichtungen |
| Einpressbuchse mit Gewinde, Gewindeeinsatz für Metall | dasselbe Teil, wenn das Gewinde ein Feinstgewinde ist; mit Regelgewinde ist es ein Katalogteil | eine Aluminiumplatte, deren eigenes Gewinde verschleißen würde |
| Gewindeeinsatz für Kunststoff | gerändelter Messingeinsatz mit Regelgewinde, warm eingebettet oder eingepresst | ein Kunststoffdom |
| Gleitlagerbuchse | ohne Gewinde; eine Welle dreht oder gleitet in der Bohrung | Gleitlagerbuchsen-Tabelle |
| Distanzbuchse | ohne Gewinde; hält zwei Teile auf Abstand | Distanzbuchsen |
Gewindebuchse mit Bund – gängige Größen von M3 bis M6 × 0,25
Die gängigen Gewindebuchsen mit Bund sind M3 × 0,25 mit 4,5 mm Einbaudurchmesser, M4 × 0,25 mit 5,5 oder 6 mm und M6 × 0,25 mit 8,6 oder 9,5 mm, in Längen von 5 bis 15,6 mm; M5 × 0,25 hat 8 mm Einbaudurchmesser und ist 8 oder 10 mm lang, M2 × 0,2 und M2 × 0,25 haben 3,5 mm Einbaudurchmesser und sind 6 mm lang. M3, M4 und M6 gibt es mit dünnerer und dickerer Wand; dieselbe Schraube passt so in eine kleine Bohrung oder in eine mit mehr Material. Die Gewindegänge sind die Länge geteilt durch die Steigung, ohne Fasen.
| Gewinde A | Einbaudurchmesser ØB | Länge L1 | Wanddicke (ØB − A) / 2 | Gewindegänge über L1 |
|---|---|---|---|---|
| M2 × 0,2 | 3,5 mm | 6 mm | 0,75 mm | 30 |
| M2 × 0,25 | 3,5 mm | 6 mm | 0,75 mm | 24 |
| M3 × 0,25 | 4,5 mm | 5 mm | 0,75 mm | 20 |
| M3 × 0,25 | 4,5 mm | 6,5 mm | 0,75 mm | 26 |
| M4 × 0,25 | 6 mm | 6,5 mm | 1 mm | 26 |
| M4 × 0,25 | 6 mm | 8,5 mm | 1 mm | 34 |
| M4 × 0,25 | 6 mm | 10,5 mm | 1 mm | 42 |
| M4 × 0,25 | 5,5 mm | 6,5 mm | 0,75 mm | 26 |
| M4 × 0,25 | 5,5 mm | 8,5 mm | 0,75 mm | 34 |
| M4 × 0,25 | 5,5 mm | 10,5 mm | 0,75 mm | 42 |
| M5 × 0,25 | 8 mm | 8 mm | 1,5 mm | 32 |
| M5 × 0,25 | 8 mm | 10 mm | 1,5 mm | 40 |
| M6 × 0,25 | 9,5 mm | 8 mm | 1,75 mm | 32 |
| M6 × 0,25 | 9,5 mm | 9,6 mm | 1,75 mm | 38 |
| M6 × 0,25 | 9,5 mm | 10,6 mm | 1,75 mm | 42 |
| M6 × 0,25 | 9,5 mm | 12,6 mm | 1,75 mm | 50 |
| M6 × 0,25 | 9,5 mm | 15,6 mm | 1,75 mm | 62 |
| M6 × 0,25 | 8,6 mm | 8,5 mm | 1,3 mm | 34 |
| M6 × 0,25 | 8,6 mm | 10,5 mm | 1,3 mm | 42 |
| M6 × 0,25 | 8,6 mm | 15,6 mm | 1,3 mm | 62 |
Brauchen Sie eine dieser Größen? Tippen Sie auf eine Zeile, und die Anfrage nennt diese Größe. Standardgrößen liefern wir auch ab Lager; jedes andere Gewinde, jede andere Länge und jeden anderen Werkstoff fertigen wir nach Maß ab 1 Stück. 1, 10, 100 und 1 000 Stück bieten wir zusammen an: je größer die Stückzahl, desto niedriger der Stückpreis. Angebot in 12 Stunden, DDP frei Haus.
Gewindedaten der Feinstgewinde M2 bis M6
Ein Gewinde mit 0,25 mm Steigung ist am Kerndurchmesser 0,27 mm kleiner als am Nenndurchmesser: Das Gewinde einer Buchse M6 × 0,25 misst 5,729 mm am Kern und wird in ein Kernloch von 5,75 mm geschnitten. M2 gibt es mit 0,2 mm und mit 0,25 mm Steigung, M3 bis M6 mit 0,25 mm. Diese Steigungen liegen außerhalb der Feingewindereihe nach ISO 261; Gewindebohrer und Lehrdorne werden für den Auftrag beschafft und für Folgeaufträge aufbewahrt. Die genormten Feingewinde stehen unter Feingewinde, die Kernlöcher der Regelgewinde in der Kernloch-Tabelle.
| Gewinde | Steigung | Flankendurchmesser D2 | Kerndurchmesser D1 | Kernloch | Weg je Umdrehung | Weg je Grad | Längen unserer Stellschrauben mit Kugelspitze |
|---|---|---|---|---|---|---|---|
| M2 × 0,2 | 0,2 mm | 1,870 mm | 1,783 mm | 1,8 mm | 200 µm | 0,56 µm | 3–20 mm |
| M2 × 0,25 | 0,25 mm | 1,838 mm | 1,729 mm | 1,75 mm | 250 µm | 0,69 µm | nach Maß |
| M3 × 0,25 | 0,25 mm | 2,838 mm | 2,729 mm | 2,75 mm | 250 µm | 0,69 µm | 8–25 mm |
| M4 × 0,25 | 0,25 mm | 3,838 mm | 3,729 mm | 3,75 mm | 250 µm | 0,69 µm | 8–50 mm |
| M5 × 0,25 | 0,25 mm | 4,838 mm | 4,729 mm | 4,75 mm | 250 µm | 0,69 µm | 8–50 mm |
| M6 × 0,25 | 0,25 mm | 5,838 mm | 5,729 mm | 5,75 mm | 250 µm | 0,69 µm | 8–75 mm |
Flankendurchmesser D2 = D − 0,6495 × P und Kerndurchmesser D1 = D − 1,0825 × P nach dem Grundprofil ISO 68-1; Kernloch = D − P. Der Weg je Umdrehung und je Grad folgt aus der Steigung; die Wiederholgenauigkeit eines Halters hängt auch von Gewindepassung, Vorspannung und Spitze ab.
Steigung 0,25 mm von 0,35 und 0,5 unterscheiden
Zehn Gänge mit 0,25 mm Steigung messen 2,5 mm entlang der Schraube; zehn Gänge von M3 × 0,35 messen 3,5 mm, zehn von M3 × 0,5 messen 5 mm. Legen Sie die Schraube, die in der Buchse läuft, an einen Maßstab oder unter den Messschieber, zählen Sie zehn Spitzen und lesen Sie die Länge ab, oder probieren Sie das Blatt 0,25 einer Gewindelehre. Eine Mutter M3, M4 oder M6 mit Regelgewinde ist ein Normteil; eine Buchse mit 0,25 mm Steigung steht in der Tabelle oben oder wird nach Maß gefertigt. Die Messung Schritt für Schritt steht unter Gewinde messen.
Einpressen oder einkleben – Bohrung, Wand und Bund
Eine Einpressbuchse mit Gewinde hält durch das Übermaß zwischen Einbaudurchmesser und geriebener Bohrung; eine eingeklebte Buchse sitzt mit Spiel und Klebstoff. Der Bund stoppt die Buchse an der Fläche und nimmt den Druck der Schraube auf. Ein Presssitz drückt eine dünne Wand um einen Teil des Übermaßes zusammen, und bei 0,25 mm Steigung reicht das, um das Gewinde schwergängig zu machen; Bohrung und Passung gehören deshalb auf die Zeichnung. Die Passungen stehen in der Passungstabelle. Soll die Schraube nach dem Einstellen geklemmt werden, wird die Gewindebuchse mit Klemmschraube am Sechskant in eine Gewindebohrung geschraubt und hält die Schraube mit einem seitlichen Gewindestift mit Nylonspitze.
| Merkmal | Was Sie angeben | Ohne Angabe |
|---|---|---|
| Gewinde A | Durchmesser und Steigung, M6 × 0,25; Toleranzklasse, wenn die Passung zählt | 6H, mit Gewindelehrdorn gut / Ausschuss geprüft |
| Einbaudurchmesser ØB | die Bohrung im Halter und ob die Buchse eingepresst oder eingeklebt wird | ØB wie in der Maßtabelle |
| Länge L1 | Gesamtlänge; sie bestimmt die Gewindegänge, die die Schraube tragen | eine Länge aus der Maßtabelle |
| Bund ØC und Bundende L2 | Durchmesser und Dicke des Bundes, oder ohne Bund für eine versenkte Buchse | mit Bund und Freistich hinter dem Bund wie auf dem Foto; Maße auf der Freigabezeichnung |
| Werkstoff | Messing, Phosphorbronze, Edelstahl 1.4305 oder 1.4301 | Messing |
| Stückzahl | 1 Stück als Muster und der Jahresbedarf, wenn er sich wiederholt | Angebot für 1, 10, 100 und 1 000 Stück |
Eine typische Anfrage: eine Buchse M5 × 0,25, 8 mm lang, aus Messing, für die Verstellung eines Optikhalters, mit passender Schraube.
Gewindebuchse aus Messing, Bronze oder Edelstahl
Messing ist der Standardwerkstoff einer Gewindebuchse, weil eine Schraube aus Edelstahl oder gehärtetem Stahl darin läuft, ohne zu fressen, und der Verschleiß in die Buchse geht. Phosphorbronze hält bei täglicher Verstellung länger, und Edelstahl 1.4305 ersetzt Messing, wo Zink und Blei nicht zugelassen sind.
| Werkstoff | Wann | Läuft gegen |
|---|---|---|
| Messing | der Standard; gut zerspanbar, ein Gewinde mit 0,25 mm Steigung wird sauber | Schrauben aus Edelstahl 1.4301 und gehärtetem Stahl |
| Phosphorbronze | Verstellungen, die täglich gedreht werden; verschleißfester als Messing | Schrauben aus Edelstahl und gehärtetem Stahl |
| Edelstahl 1.4305 (303) | Vakuum, Reinraum und Seewasser, wo Zink und Blei des Messings nicht zugelassen sind | eine Schraube anderer Härte: gehärteter Stahl oder Bronze |
| Edelstahl 1.4301 (304) | wenn die Zeichnung ihn nennt; das Gewinde schneidet sich langsamer als in 1.4305 | Schrauben aus gehärtetem Stahl |
| Aluminium 6061 oder 7075 | der Halter, nicht die Buchse: ein Feingewinde direkt im Aluminium verschleißt und frisst | der Grund, warum es die Buchse gibt |
Ab Lager oder nach Ihrer Bohrung gefertigt
Ein oder zwei Katalog-Stellschrauben mit Buchse kauft man im Optik-Fachhandel. Nach Maß gefertigt werden die Buchsen außerhalb dieses Regals: ein Gewinde wie M8 × 0,25, eine eigene Länge oder ein eigener Bund, ein anderer Werkstoff, eine Buchse zu einer vorhandenen Schraube und Stückzahlen ab 10, für die eine Preisstaffel gilt.
| Was Sie brauchen | Im Katalog? | Bei EKINSUN |
|---|---|---|
| Ein oder zwei Katalog-Stellschrauben mit Buchse für einen Halter, der diese Woche fertig werden soll | Ja – Optik-Fachhandel | Im Fachhandel kaufen, bei dem Sie Ihre Optikteile beziehen; ein Katalogpaar kostet weniger als eine Einzelanfertigung. Normteile: Fragen Sie auch uns – wir haben sie eventuell ab Lager. |
| Buchsen M2 bis M6 in den Größen der Tabelle, 10 bis 1 000 Stück | Einige Größen | Standardgrößen liefern wir auch ab Lager; je größer die Stückzahl, desto niedriger der Stückpreis. |
| M8, M10 oder M12 × 0,25 oder M2,5 × 0,25 | Selten | Nach Maß ab 1 Stück, der Einbaudurchmesser nach Ihrer Bohrung. |
| Eine Länge zwischen den Tabellenwerten, ein längerer Körper, kein Bund oder ein größerer Bund | Nein | Gleiches Gewinde, gleiche Lehre, der Körper nach Ihren Maßen. |
| Phosphorbronze, Edelstahl 1.4305 oder 1.4301 statt Messing | Nein | Nach Maß im Werkstoff der Zeichnung. |
| Eine Buchse für eine Zoll-Stellschraube mit 80 oder 100 Gängen pro Zoll, ohne die Schraube neu zu kaufen | Selten | Auf Ihre Schraube geschnitten und gelehrt; senden Sie eine Schraube oder ihr Gewinde. |
| Buchse und Stellschraube mit Kugelspitze als Paar, Passung zusammen geprüft | Nein | Als Paar aus unserem Schraubenprogramm, M2 × 0,2 bis M12 × 0,25. |
| Die Halterplatte aus Aluminium 6061 oder 7075, Bohrungen gerieben, Buchsen montiert | Nein | Nach Zeichnung gefräst und mit eingebauten Buchsen geliefert. |
Buchse und Schraube aus einer Hand? Die Buchse wird auf dieselbe Gewindelehre geschnitten wie die Stellschraube mit Kugelspitze; das Paar passt bei der Ankunft. Senden Sie Gewinde, beide Längen, Bohrung und Stückzahl; das Angebot nennt das Paar für 1, 10, 100 und 1 000 Sätze, in 12 Stunden.
Antworten je Größe

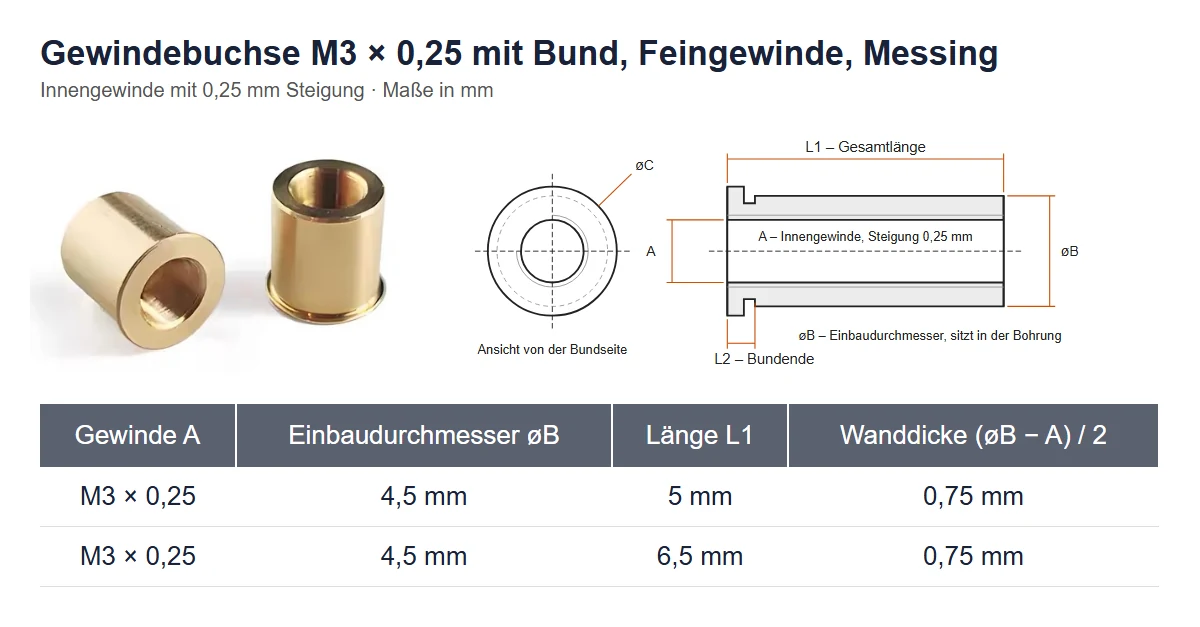

Welche Maße hat eine Gewindebuchse M3 × 0,25?
Eine Gewindebuchse M3 × 0,25 mit Bund gibt es mit 4,5 mm Einbaudurchmesser in den Längen 5 und 6,5 mm. Das Gewinde hat einen Kerndurchmesser von 2,729 mm und wird in ein Kernloch von 2,75 mm geschnitten; die Wand zwischen Gewinde und Einbaudurchmesser ist 0,75 mm dick.

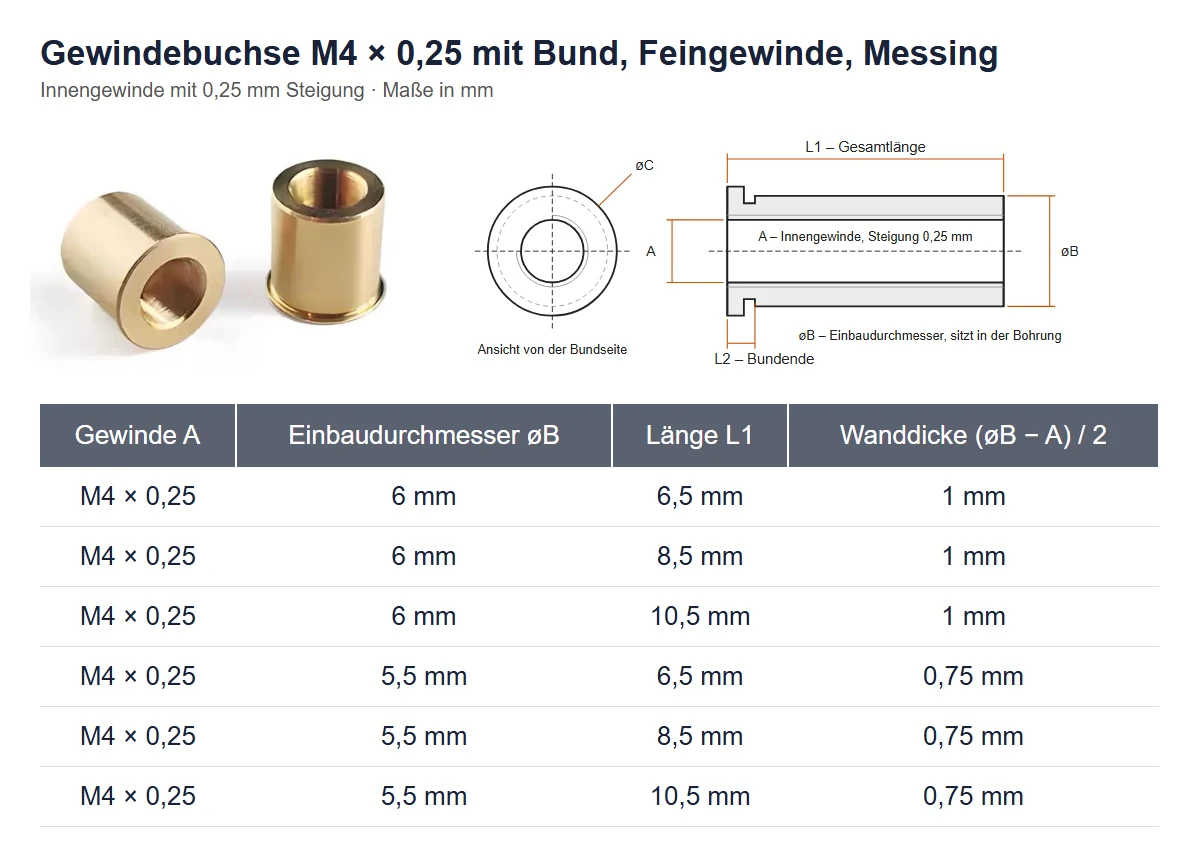

Welche Maße hat eine Gewindebuchse M4 × 0,25?
Eine Gewindebuchse M4 × 0,25 mit Bund gibt es mit 6 mm Einbaudurchmesser in den Längen 6,5, 8,5 und 10,5 mm oder mit 5,5 mm Einbaudurchmesser in den Längen 6,5, 8,5 und 10,5 mm. Das Gewinde hat einen Kerndurchmesser von 3,729 mm und wird in ein Kernloch von 3,75 mm geschnitten; die Wand zwischen Gewinde und Einbaudurchmesser ist 1 mm oder 0,75 mm dick.
Welche Maße hat eine Gewindebuchse M5 × 0,25?
Eine Gewindebuchse M5 × 0,25 mit Bund gibt es mit 8 mm Einbaudurchmesser in den Längen 8 und 10 mm. Das Gewinde hat einen Kerndurchmesser von 4,729 mm und wird in ein Kernloch von 4,75 mm geschnitten; die Wand zwischen Gewinde und Einbaudurchmesser ist 1,5 mm dick.

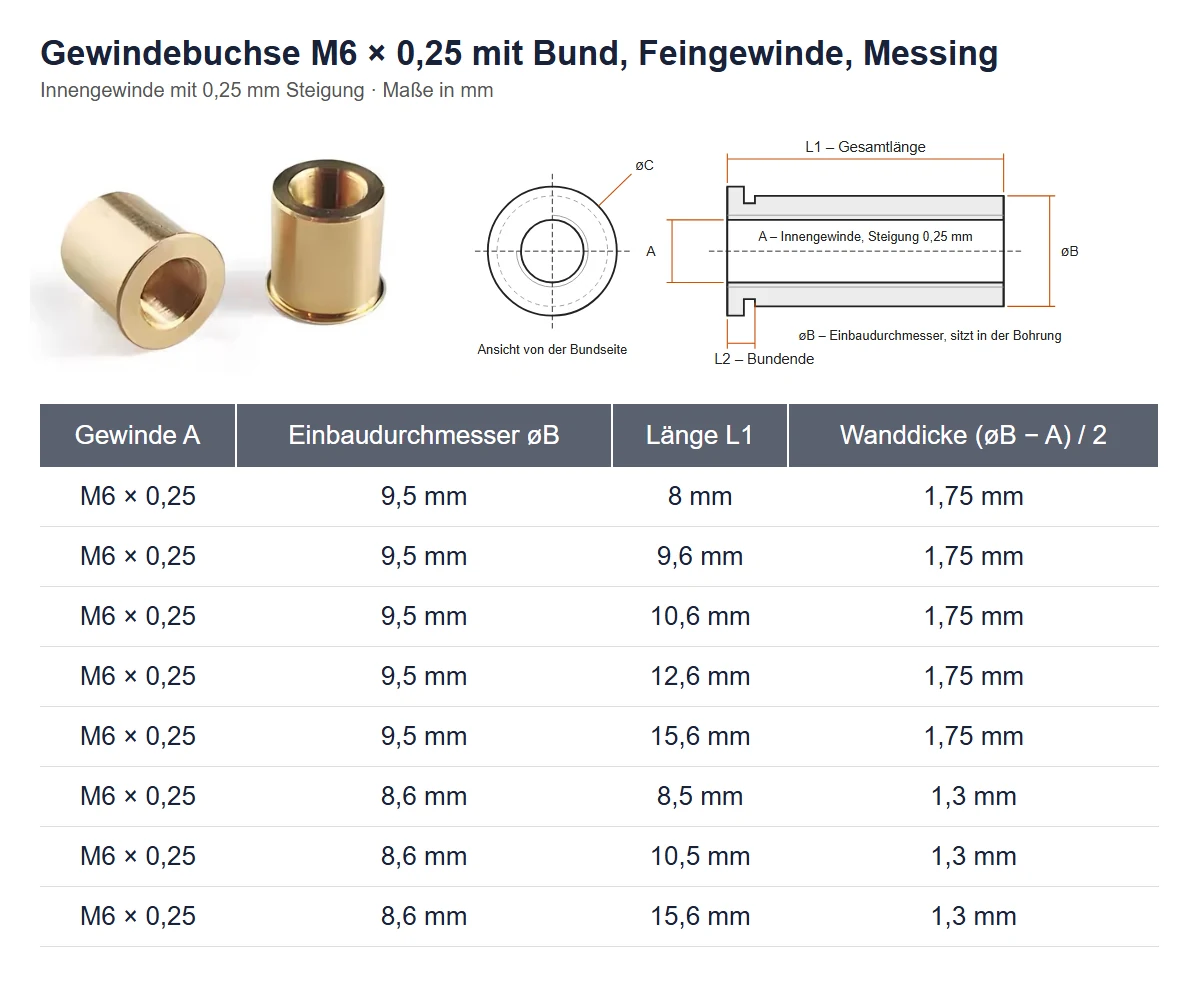

Welche Maße hat eine Gewindebuchse M6 × 0,25?
Eine Gewindebuchse M6 × 0,25 mit Bund gibt es mit 9,5 mm Einbaudurchmesser in den Längen 8, 9,6, 10,6, 12,6 und 15,6 mm oder mit 8,6 mm Einbaudurchmesser in den Längen 8,5, 10,5 und 15,6 mm. Das Gewinde hat einen Kerndurchmesser von 5,729 mm und wird in ein Kernloch von 5,75 mm geschnitten; die Wand zwischen Gewinde und Einbaudurchmesser ist 1,75 mm oder 1,3 mm dick.
Welches Kernloch hat ein Gewinde M6 × 0,25?
Ein Innengewinde M6 × 0,25 wird in ein Kernloch von 5,75 mm geschnitten, das ist der Durchmesser minus die Steigung; der Kerndurchmesser des fertigen Gewindes ist 5,729 mm. Dieselbe Regel ergibt 3,75 mm für M4 × 0,25, 2,75 mm für M3 × 0,25 und 4,75 mm für M5 × 0,25.
Wie weit bewegt sich eine Schraube mit 0,25 mm Steigung je Umdrehung?
Eine Schraube mit 0,25 mm Steigung bewegt sich in ihrer Buchse 0,25 mm (250 µm) je Umdrehung und 0,69 µm je Grad, unabhängig vom Durchmesser: M3, M4, M5 und M6 × 0,25 legen denselben Weg zurück. Eine Schraube M2 × 0,2 bewegt sich 200 µm je Umdrehung und 0,56 µm je Grad.

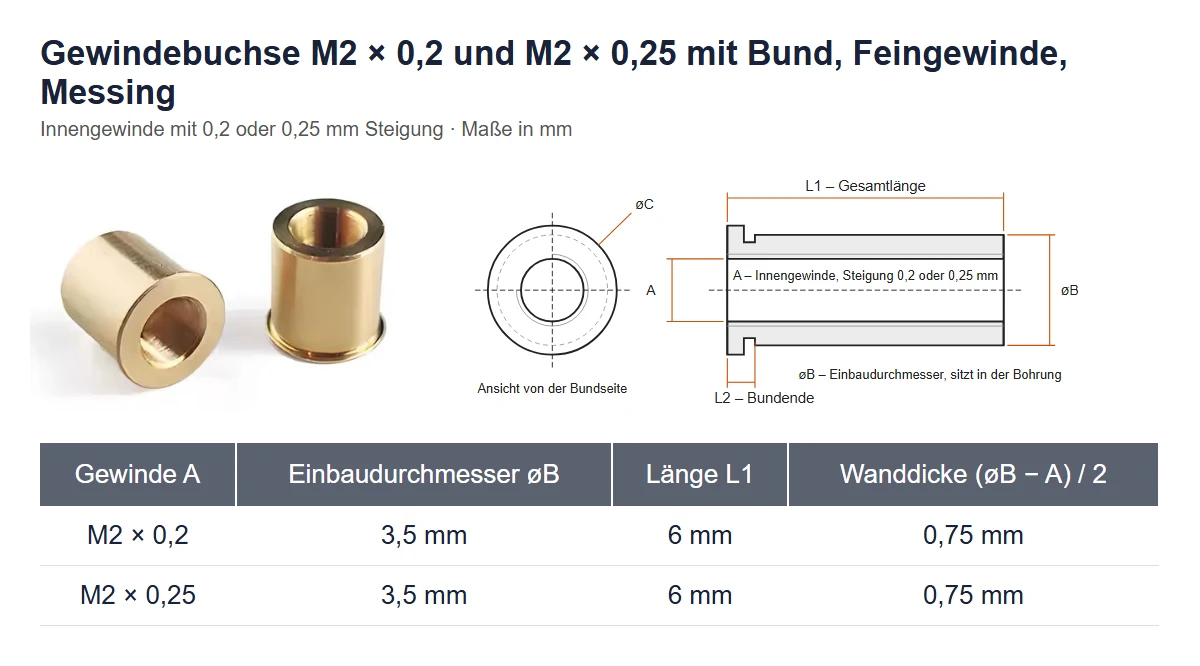

Hat die Buchse M2 0,2 oder 0,25 mm Steigung?
Es gibt beide: M2 × 0,2 bewegt die Schraube 200 µm je Umdrehung und hat ein Kernloch von 1,8 mm, M2 × 0,25 bewegt sie 250 µm je Umdrehung und hat ein Kernloch von 1,75 mm. Zehn Gänge messen 2 mm bei der ersten und 2,5 mm bei der zweiten; die vorhandene Schraube zeigt so, welche Buchse zu bestellen ist. Beide haben 3,5 mm Einbaudurchmesser, 0,75 mm Wand und 6 mm Länge; das sind 30 Gänge bei 0,2 mm Steigung und 24 Gänge bei 0,25 mm.
Preis, Lieferzeit und Versand
Das Angebot für Gewindebuchsen kommt in 12 Stunden aus Gewinde, Einbaudurchmesser, Länge, Werkstoff und Stückzahl. Ein Stück wird als Muster gefertigt; passt es in die Bohrung und zur Schraube, bleiben Zeichnung und Gewindelehre bei uns, und ein Folgeauftrag ist eine E-Mail. 10, 100 und 1 000 Stück werden zusammen angeboten, und je größer die Stückzahl einer Größe, desto niedriger der Stückpreis. Die Fertigung dauert etwa 5 Arbeitstage, der Kurier 5–7 Arbeitstage; jedes Angebot gilt DDP frei Haus, Zoll und Einfuhrumsatzsteuer bezahlt. Führt Ihr bisheriger Lieferant eine Größe nicht mehr, senden Sie die alte Buchse oder ihre Maße, und wir bieten sie als zweite Quelle an.
Was Sie für ein Angebot senden
Vier Zahlen genügen für ein Angebot: das Gewinde, die Bohrung, die Länge und die Stückzahl. Eine Skizze mit diesen Zahlen, ein Foto des alten Teils neben einem Messschieber oder ein Muster im Umschlag reichen; eine CAD-Datei ist nicht nötig. Vor der Fertigung erhalten Sie eine bemaßte Zeichnung zur Freigabe.
Verwandt: Feingewinde · Rändelschrauben · Sondermuttern · Stellschrauben mit Feinstgewinde (englische Seite)
Häufige Fragen zu Gewindebuchsen mit Feingewinde
Eine Gewindebuchse mit Feingewinde ist eine kleine Buchse mit Bund, meist aus Messing, mit einem Innengewinde von 0,25 mm Steigung oder feiner. Ihr glatter Außendurchmesser wird in eine Bohrung des Halters eingepresst oder eingeklebt, und die Stellschraube läuft in der Buchse statt im Aluminium des Halters. Eine Umdrehung einer Schraube M3, M4 oder M6 × 0,25 bewegt die Spitze um 0,25 mm, ein Grad um 0,69 µm.
Gängig sind M3 × 0,25 mit 4,5 mm Einbaudurchmesser in 5 oder 6,5 mm Länge, M4 × 0,25 mit 5,5 oder 6 mm Einbaudurchmesser in 6,5, 8,5 oder 10,5 mm Länge, M5 × 0,25 mit 8 mm Einbaudurchmesser in 8 oder 10 mm Länge und M6 × 0,25 mit 8,6 oder 9,5 mm Einbaudurchmesser in 8 bis 15,6 mm Länge; M2 × 0,2 und M2 × 0,25 haben 3,5 mm Einbaudurchmesser und sind 6 mm lang. M8, M10 und M12 × 0,25, Zollgewinde mit 80 und 100 Gängen pro Zoll sowie jede Länge und jeder Bund werden nach Maß ab 1 Stück gefertigt.
Zwei verschiedene Metalle laufen aufeinander, ohne zu fressen. Eine Schraube aus Edelstahl 1.4301 oder gehärtetem Stahl dreht sich im Messinggewinde gleichmäßig, und der Verschleiß geht in die Buchse, das günstigere Teil; eine Edelstahlschraube in einem Gewinde aus Edelstahl oder Aluminium frisst. Phosphorbronze ist die verschleißfestere Alternative, Edelstahl 1.4305 wird verwendet, wo Messing nicht zugelassen ist, mit einer Schraube anderer Härte.
Der Einbaudurchmesser sitzt in einer geriebenen Bohrung, bis der Bund an der Fläche anliegt; gehalten wird die Buchse durch einen leichten Presssitz oder durch Klebstoff in einer Bohrung mit Spiel. Ein Presssitz drückt eine dünne Wand etwas zusammen; bei den Größen mit 0,75 mm Wand (M2 in 3,5 mm, M3 × 0,25 in 4,5 mm, M4 × 0,25 in 5,5 mm) gehören Bohrung und Passung deshalb auf die Zeichnung, oder die Buchse wird eingeklebt. Das Gewinde wird für die gewählte Passung gelehrt.
Ja. Unsere Stellschrauben mit Kugelspitze reichen von M2 × 0,2 bis M12 × 0,25, und die Buchse wird auf dasselbe Gewinde geschnitten und gelehrt; das Paar kommt mit geprüfter Passung von Schraube und Buchse. Für ein Paar senden Sie das Gewinde, die Länge der Schraube, die Länge der Buchse und die Bohrung.
Das Angebot kommt in 12 Stunden aus Gewinde, Einbaudurchmesser, Länge und Stückzahl. Ein Stück wird als Muster gefertigt; 10, 100 und 1 000 Stück werden zusammen als Preisstaffel angeboten, und je größer die Stückzahl einer Größe, desto niedriger der Stückpreis. Die Fertigung dauert etwa 5 Arbeitstage, der Kurier 5–7 Arbeitstage, geliefert wird DDP frei Haus, Zoll bezahlt.
EKINSUN LTD, ein Hersteller von Sonderteilen in Shenzhen, China, fertigt Gewindebuchsen mit Bund und Feingewinde aus Messing, Phosphorbronze und Edelstahl, M2 bis M12 mit 0,2 und 0,25 mm Steigung, nach Zeichnung, Skizze oder Muster ab 1 Stück, einzeln oder als Paar mit der Stellschraube.
