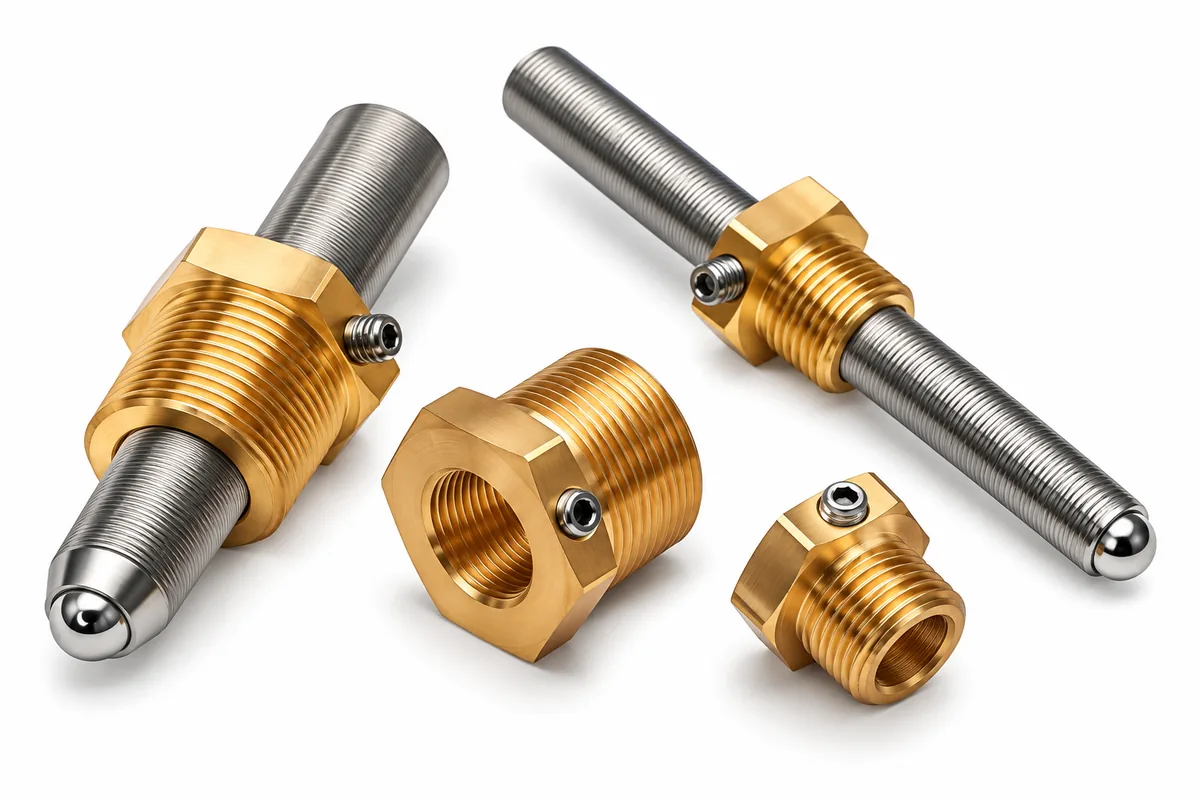

Ce qu'est une douille filetée à blocage latéral
Une douille filetée à blocage latéral tient une vis de réglage fin de deux façons : son taraudage guide la vis, et une vis placée sur son côté l'empêche de tourner une fois le réglage trouvé. La douille se visse dans la plaque du support par son six pans, et la vis de réglage la traverse. EKINSUN LTD est un fabricant de pièces sur mesure à Shenzhen, en Chine, qui usine ces douilles dans les deux tailles courantes du tableau et sur plan dès 1 pièce, seules ou en jeu avec la vis. Les acheteurs demandent la pièce sous plusieurs noms :
| Nom dans la demande | Ce que c'est | Où elle va |
|---|---|---|
| Douille filetée à blocage latéral, douille à vis de blocage | douille six pans à filetage extérieur, taraudage au pas de 0,25 mm et vis de blocage sur le côté | cette pièce : vissée dans un trou taraudé du support |
| Douille filetée six pans, douille à filetage intérieur et extérieur | la même pièce, nommée d'après le six pans et le filetage extérieur qui la fixent | les plaques taraudées et non alésées |
| Douille freinée, frein de vis de réglage | la même pièce, nommée d'après la vis qui freine le réglage | les réglages qui doivent tenir pendant le transport |
| Douille à emmancher, à collerette | diamètre de montage lisse et collerette, sans blocage ; emmanchée ou collée | douilles filetées à pas fin |
| Contre-écrou, bague de blocage | un écrou ou une bague mince sur la vis de réglage, serré contre la douille | les vis qui ont du filetage libre derrière la plaque |
| Réduction six pans mâle-femelle | un raccord de tuyauterie à filetages gaz ; il conduit un fluide, pas une vis de réglage | adaptateurs de filetage |

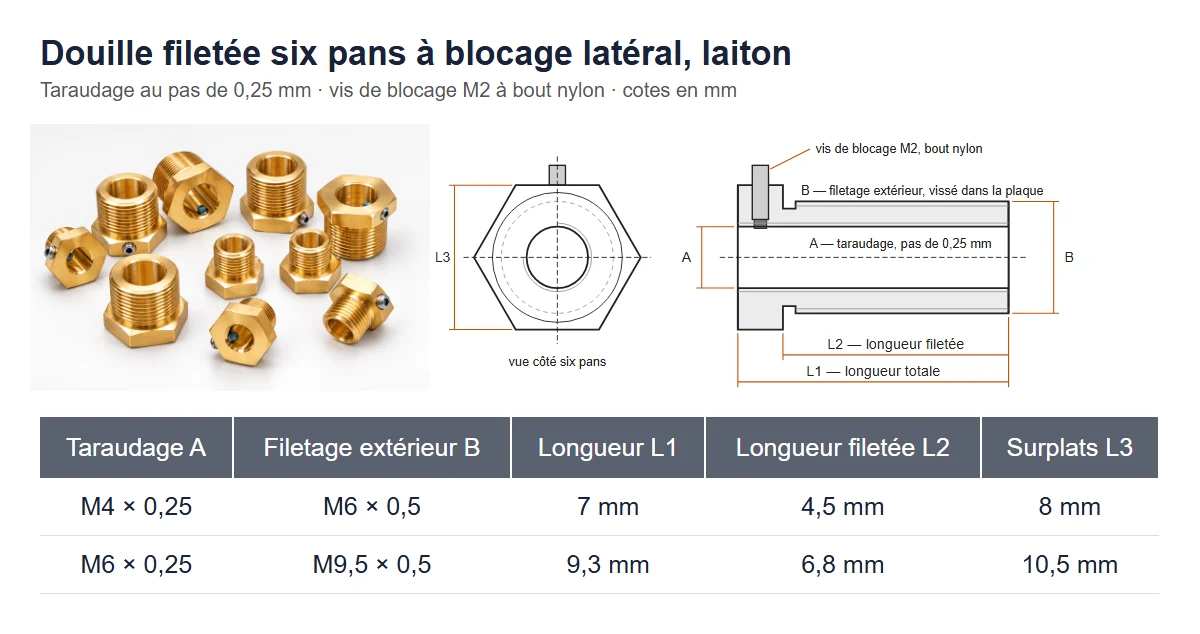

Douille filetée six pans — M4 × 0,25 dans M6 × 0,5 et M6 × 0,25 dans M9,5 × 0,5
La douille M4 × 0,25 a un filetage extérieur M6 × 0,5, mesure 7 mm de long et a un six pans de 8 mm ; la douille M6 × 0,25 a un filetage extérieur M9,5 × 0,5, mesure 9,3 mm de long et a un six pans de 10,5 mm. Sur les deux, le six pans a 2,5 mm de haut et porte une vis de blocage M2 à bout nylon.
| Taraudage A | Filetage extérieur B | Longueur L1 | Longueur filetée L2 | Hauteur du six pans (L1 − L2) | Surplats L3 | Vis de blocage | Longueurs de nos vis de réglage à bille |
|---|---|---|---|---|---|---|---|
| M4 × 0,25 | M6 × 0,5 | 7 mm | 4,5 mm | 2,5 mm | 8 mm | M2, bout nylon, clé Allen de 0,9 mm | 8–50 mm |
| M6 × 0,25 | M9,5 × 0,5 | 9,3 mm | 6,8 mm | 2,5 mm | 10,5 mm | M2, bout nylon, clé Allen de 0,9 mm | 8–75 mm |
Besoin d'une de ces deux tailles ? Touchez une ligne et la demande porte sur cette taille. Les tailles standard sont aussi livrées sur stock ; tout autre filetage, longueur ou matière est fabriqué sur mesure dès 1 pièce. 1, 10, 100 et 1 000 pièces sont chiffrées ensemble : plus la quantité est grande, plus le prix unitaire baisse. Devis en 12 heures, livraison DDP.

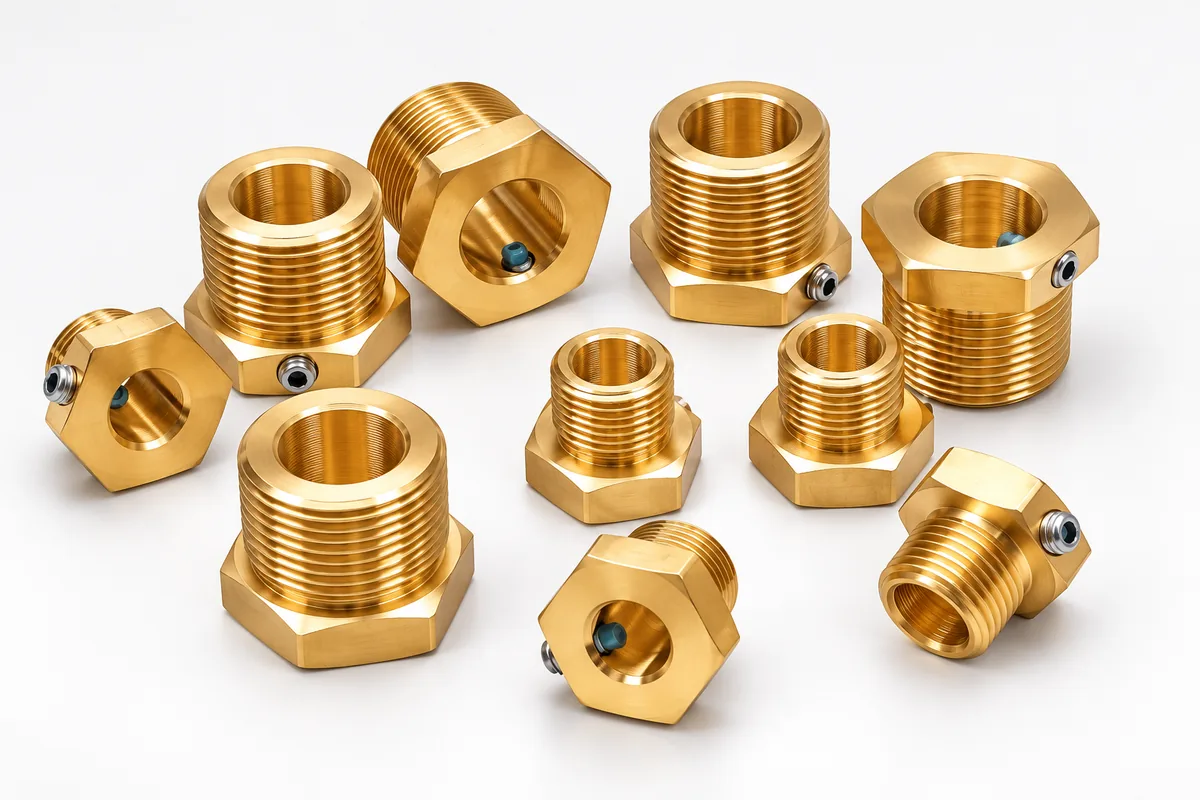

Comment le blocage latéral tient la vis de réglage
Le blocage latéral est une vis sans tête M2 à bout nylon, vissée à travers le six pans jusque dans l'alésage. Serrée avec une clé Allen de 0,9 mm, elle appuie son bout sur le filetage de la vis de réglage et la tient par frottement ; desserrée d'une fraction de tour, elle la libère. Le bout est en nylon parce qu'un filetage au pas de 0,25 mm a 0,15 mm de profondeur : une pointe en acier le marquerait, le nylon prend la forme du filetage et le laisse intact.
| Moyen | Comment il tient | Ce qu'il demande | Où il convient |
|---|---|---|---|
| Blocage latéral dans la douille (cette pièce) | un bout nylon appuie sur le filetage de la vis par le côté | une clé Allen de 0,9 mm et l'accès au côté du six pans | montures compactes ; réglages qui voyagent ; aucune longueur de vis en plus |
| Contre-écrou sur la vis | un écrou serré contre la face de la douille | du filetage libre sur la vis et la place pour les doigts ou une clé | les réglages dont la vis dépasse derrière la plaque |
| Bague de blocage | une bague filetée mince, utilisée comme écrou ou comme butée | une clé à ergots | quand il faut aussi limiter la course |
| Frein-filet | colle la vis et la douille | rien ; un nettoyage avant le réglage suivant | les réglages faits une seule fois |
| Sans blocage | un ressort maintient la vis sur un flanc du filetage | les ressorts de la monture | les montures de laboratoire réglées chaque jour |
Tarauder la plaque — avant-trou, filetage et clé
La plaque est taraudée M6 × 0,5 dans un avant-trou de 5,5 mm pour la petite douille et M9,5 × 0,5 dans un avant-trou de 9 mm pour la grande. M9,5 n'est pas un diamètre de la série ISO 261, le taraud est donc un outil spécial ; quand cela gêne, nous taillons le filetage extérieur selon un taraud que vous avez déjà. Les pas fins normalisés sont sur la page filetage à pas fin.
| Filetage extérieur B | Avant-trou dans la plaque (D − P) | Diamètre à fond de filet de B | Paroi entre les deux filetages | Filetage dans la plaque, L2 | Clé sur le six pans |
|---|---|---|---|---|---|
| M6 × 0,5 | 5,5 mm | 5,387 mm | 0,69 mm | 4,5 mm, jusqu'à 9 filets | clé de 8 mm (sur angles 9,24 mm) |
| M9,5 × 0,5 | 9 mm | 8,887 mm | 1,44 mm | 6,8 mm, jusqu'à 13 filets | clé de 10,5 mm (sur angles 12,12 mm) |
Avant-trou = D − P ; diamètre à fond de filet du filetage extérieur d3 = D − 1,2269 × P (profil de base ISO 68-1) ; paroi = (d3 − A) / 2. Le nombre de filets dans la plaque est L2 divisé par le pas, gorge et chanfrein non déduits.
Vissée avec blocage, ou emmanchée avec collerette
La douille à blocage latéral et la douille à emmancher à collerette guident la même vis de réglage ; elles diffèrent par leur tenue dans la plaque et par le blocage. La douille à emmancher est la plus petite des deux et existe en plus de filetages ; la douille à blocage se remplace et tient le réglage.
| Douille à blocage latéral | Douille à emmancher à collerette | |
|---|---|---|
| Trou dans la plaque | taraudé M6 × 0,5 ou M9,5 × 0,5 | alésage de 3,5 à 9,5 mm |
| Tenue par | son filetage extérieur, serré par le six pans | serrage ou colle |
| Blocage de la vis | vis M2 à bout nylon sur le côté du six pans | aucun ; un contre-écrou sur la vis au besoin |
| Remplacement | dévissée à la clé, plaque intacte | chassée ou décollée |
| Place sur la plaque | six pans de 8 ou 10,5 mm et accès latéral pour la clé | la collerette seule |
| Taraudages courants | M4 × 0,25, M6 × 0,25 | M2 × 0,2 à M6 × 0,25 |
| Choisie quand | le réglage doit résister au transport, aux vibrations ou à un intervalle de maintenance | la place manque et le réglage est fréquent |
Où s'emploient les douilles à blocage latéral
Les douilles à blocage latéral s'emploient partout où un réglage fin se fait une fois et doit rester : montures optiques expédiées alignées, montages de mesure qui gardent un zéro, capteurs orientés à la mise en service. La vis règle, la douille tient.
| Où | Ce qui se règle | À quoi sert le blocage |
|---|---|---|
| Montures cinématiques de miroir et de lentille sur lasers, interféromètres et lignes de faisceau | l'inclinaison d'une optique, des micromètres à la pointe de la vis | l'alignement résiste à l'expédition et aux vibrations de la machine |
| Platines de translation et d'inclinaison, alignement de fibres | la position d'une platine ou d'une férule | une position trouvée reste pendant le réglage de l'axe suivant |
| Métrologie : têtes de mesure, supports de comparateur, porte-palpeurs | un zéro ou une référence | le zéro tient pendant des milliers de mesures |
| Alignement de capteurs et de caméras sur machines | la visée d'un capteur, d'une caméra ou d'une source | réglé une fois à la mise en service, inchangé jusqu'à la maintenance |
| Montages, vis de mise à niveau, pieds d'appareil | une butée ou un niveau | l'opérateur ne dérègle rien en touchant la vis |
| Montures et appareils anciens | ce que faisait le réglage d'origine | une douille usée ou perdue se remplace d'après l'ancienne pièce ou d'après la vis |
Une demande type : six douilles M6 × 0,25 à blocage latéral pour une monture de miroir expédiée alignée, le filetage extérieur adapté à un trou taraudé M10 × 0,75.
Ce qu'EKINSUN apporte — filetages, longueurs et jeux absents des catalogues
Une vis de réglage de catalogue avec contre-écrou s'achète chez un fournisseur d'optique. Ce que nous apportons se trouve autour : le filetage extérieur adapté au trou que vous pouvez tarauder, le blocage latéral sur tout taraudage de M2 à M12, le corps en bronze ou en inox, la douille et la vis contrôlées ensemble, et le remplacement d'après une ancienne douille, le tout dès 1 pièce.
| Votre besoin | En catalogue ? | Chez EKINSUN |
|---|---|---|
| Une ou deux vis de réglage de catalogue avec contre-écrou, pour une monture de laboratoire | Oui — fournisseurs d'optique | Achetez-la en stock chez le fournisseur d'optique que vous utilisez déjà ; une vis de catalogue coûte moins cher qu'une pièce unique. Pièces standard : demandez-nous aussi, nous les avons peut-être en stock. |
| Les deux tailles du tableau, de 10 à 1 000 pièces | Certaines tailles | Les tailles standard sont aussi livrées sur stock ; plus la quantité est grande, plus le prix unitaire baisse. |
| Le filetage extérieur adapté à un taraudage que vous savez faire : M8 × 0,5, M10 × 0,75, M10 × 1 ou un filetage en pouces | Non | Sur mesure ; la plaque ne demande aucun taraud spécial. |
| Un blocage latéral sur un autre taraudage : M2 × 0,2, M3 × 0,25, M5 × 0,25, M8 × 0,25, 80 ou 100 filets par pouce | Rarement | Sur mesure dès 1 pièce, contrôlé sur la vis. |
| Une longueur filetée plus grande pour une plaque épaisse, un six pans plus bas ou deux vis de blocage | Non | Mêmes filetages, le corps à vos cotes. |
| Bronze phosphoreux, inox 303 (1.4305) ou 304 (1.4301) à la place du laiton | Non | Sur mesure dans la matière du plan. |
| Douille, vis de blocage et vis de réglage à bille en jeu, ajustement contrôlé ensemble | Non | En jeu avec notre gamme de vis, de M2 × 0,2 à M12 × 0,25. |
| Le remplacement d'une douille usée ou arrêtée sur une monture que vous possédez | Non | Copiée d'après l'ancienne douille, ou d'après la vis et le trou de la plaque. |
| La plaque support en aluminium 6061 ou 7075, percée, taraudée, douilles montées | Non | Usinée sur plan et livrée montée. |
La douille, le blocage et la vis chez un seul fournisseur ? La douille est taraudée sur le même tampon que la vis de réglage à bille et livrée avec sa vis de blocage montée. Envoyez les deux filetages, les longueurs et la quantité ; le devis chiffre le jeu pour 1, 10, 100 et 1 000 pièces, en 12 heures.
Les questions des acheteurs
Quelles sont les cotes de la douille à blocage M4 × 0,25 ?
La douille filetée à blocage latéral M4 × 0,25 a un filetage extérieur M6 × 0,5, une longueur totale de 7 mm dont 4,5 mm filetés, et un six pans de 8 mm sur plats et 2,5 mm de haut. Ses 7 mm de longueur portent 28 filets au pas de 0,25 mm.
Quelles sont les cotes de la douille à blocage M6 × 0,25 ?
La douille filetée à blocage latéral M6 × 0,25 a un filetage extérieur M9,5 × 0,5, une longueur totale de 9,3 mm dont 6,8 mm filetés, et un six pans de 10,5 mm sur plats et 2,5 mm de haut. Ses 9,3 mm de longueur portent 37 filets au pas de 0,25 mm.
Quel trou percer et quel taraudage faire pour la douille ?
Percez à 5,5 mm et taraudez M6 × 0,5 pour la douille M4 × 0,25 ; percez à 9 mm et taraudez M9,5 × 0,5 pour la douille M6 × 0,25. La plaque doit être au moins aussi épaisse que la longueur filetée, 4,5 mm et 6,8 mm ; le six pans porte alors sur la plaque et tout le filetage travaille.
Quelle clé pour la vis de blocage ?
La vis de blocage est une vis sans tête M2 et se serre avec une clé Allen de 0,9 mm. La douille se tourne avec une clé plate de 8 mm ou de 10,5 mm sur le six pans.
Peut-on ajouter un blocage à un réglage qui n'en a pas ?
Oui, en changeant la douille. Si la plaque a un trou taraudé, une douille à blocage au même filetage extérieur et au filetage de votre vis remplace l'ancienne ; si l'ancienne douille est emmanchée, l'alésage est taraudé ou la nouvelle douille est faite avec un diamètre de montage lisse et une tête six pans. Envoyez la vis et la cote du trou.
De combien avance la vis par tour dans cette douille ?
Une vis de réglage M4 × 0,25 ou M6 × 0,25 avance de 0,25 mm (250 µm) par tour et de 0,69 µm par degré. Le blocage ne change pas la course ; il tient la vis là où le dernier tour l'a laissée.
La douille convient-elle au vide ou à la salle blanche ?
Pas en laiton avec un bout nylon. Pour le vide, le corps est fait en bronze phosphoreux ou en inox 303 (1.4305) ou 304 (1.4301), et la vis de blocage reçoit un bout en PEEK ou en laiton ; indiquez le niveau de vide ou la classe de propreté dans la demande.
Prix, délai et livraison
Le devis des douilles à blocage latéral arrive en 12 heures à partir du taraudage, du filetage extérieur, de la longueur, de la matière et de la quantité. Une pièce est fabriquée comme échantillon ; si elle se monte dans la plaque et s'ajuste à la vis, le plan et les tampons restent chez nous et une nouvelle commande tient en un e-mail. 10, 100 et 1 000 pièces sont chiffrées ensemble, et plus la quantité d'une taille est grande, plus le prix unitaire baisse. La fabrication prend environ 5 jours ouvrés, le coursier 5 à 7 jours ouvrés ; chaque devis est DDP à votre porte, droits et TVA payés. Si votre fournisseur actuel ne propose plus la pièce, envoyez l'ancienne douille, et nous la chiffrons en seconde source.
Ce qu'il faut envoyer pour un devis
Quatre éléments suffisent : le filetage de la vis de réglage, le trou de la plaque ou le taraudage que vous pouvez faire, la longueur et la quantité. Un croquis, une photo de l'ancienne douille à côté d'un pied à coulisse ou l'ancienne pièce sous enveloppe conviennent ; aucun fichier CAO n'est nécessaire. Un plan coté vous est envoyé pour validation avant l'usinage.
Voir aussi : douilles filetées à pas fin (à emmancher) · filetage à pas fin · vis de réglage à pas fin (page en anglais)
Questions fréquentes sur les douilles filetées à blocage latéral
Une douille filetée à blocage latéral est une douille six pans, le plus souvent en laiton, qui se visse dans un trou taraudé du support et guide une vis de réglage fin dans son taraudage au pas de 0,25 mm. Une vis sans tête M2 à bout nylon, placée sur le côté du six pans, appuie sur le filetage de la vis de réglage pour tenir le réglage. Deux tailles sont courantes : M4 × 0,25 dans un filetage extérieur M6 × 0,5 et M6 × 0,25 dans M9,5 × 0,5.
Il y a quatre moyens : un blocage latéral dans la douille, un contre-écrou sur la vis, une bague de blocage ou un frein-filet. Le blocage latéral appuie un bout nylon sur le filetage depuis le côté de la douille et ne demande qu'une clé Allen de 0,9 mm ; le contre-écrou et la bague se serrent contre la douille et demandent du filetage libre sur la vis ; le frein-filet tient jusqu'à ce qu'on le casse. Le blocage latéral n'allonge pas la vis, d'où son emploi sur les montures compactes.
Non, parce que le bout est en nylon. Un filetage au pas de 0,25 mm a 0,15 mm de profondeur, et une pointe en acier le marquerait au premier serrage ; le bout nylon épouse le filetage, le tient et laisse les flancs comme ils étaient. Quand le bout est usé après de nombreux cycles, on remplace la vis M2, pas la douille.
La plaque est percée et taraudée : 5,5 mm et M6 × 0,5 pour la douille M4 × 0,25, 9 mm et M9,5 × 0,5 pour la douille M6 × 0,25. La douille se visse par son six pans, de 8 ou 10,5 mm sur plats, jusqu'à ce que le six pans porte sur la plaque, la vis de blocage tournée du côté où la clé passe. Une douille usée se dévisse et se remplace sans toucher à la plaque.
Une douille à emmancher a un diamètre de montage lisse et une collerette ; elle est emmanchée ou collée dans un alésage, ne bloque pas et reste dans le support. Une douille à blocage latéral a un filetage extérieur et un six pans ; elle se visse dans un trou taraudé, bloque la vis par une vis latérale et se remplace. La douille à emmancher prend moins de place ; la douille à blocage se choisit quand le réglage doit résister au transport ou aux vibrations.
Le devis arrive en 12 heures à partir des deux filetages, de la longueur et de la quantité. Une pièce est fabriquée comme échantillon ; 10, 100 et 1 000 pièces sont chiffrées ensemble en prix dégressifs, et plus la quantité d'une taille est grande, plus le prix unitaire baisse. La fabrication prend environ 5 jours ouvrés, le transport par coursier 5 à 7 jours ouvrés, livraison DDP à votre porte, droits payés.
