Le rôle d'une douille filetée à pas fin dans un support
Une douille filetée à pas fin donne à la vis de réglage un filetage en laiton quand le support est en aluminium. Le support reçoit un alésage lisse, la douille y entre jusqu'à sa collerette, et la vis de réglage à bille tourne dans la douille. EKINSUN LTD est un fabricant de pièces sur mesure à Shenzhen, en Chine, qui usine ces douilles dans les tailles courantes du tableau et sur plan dès 1 pièce, seules ou en paire avec la vis. La même pièce se demande sous plusieurs noms, et trois pièces voisines sont souvent prises pour elle :
| Nom dans la demande | Ce que c'est | Où elle va |
|---|---|---|
| Douille filetée à pas fin, douille filetée en laiton | corps en laiton à collerette, taraudage au pas de 0,25 mm, diamètre de montage lisse | cette pièce : emmanchée ou collée dans un support en métal |
| Écrou de réglage, douille pour vis de réglage | la même pièce, nommée d'après la vis qui y tourne | montures de miroir et de lentille, platines, têtes de mesure, montages |
| Insert fileté en laiton pour métal | la même pièce quand le filetage est à pas fin ; au pas gros, c'est un insert de catalogue | une plaque en aluminium dont le filetage s'userait |
| Insert fileté pour plastique | insert en laiton moleté, pas gros, posé à chaud ou emmanché | un bossage en plastique |
| Douille taraudée pour scellement | douille d'ancrage du bâtiment, scellée dans le béton | une autre pièce, vendue en quincaillerie |
| Bague lisse, coussinet | sans filetage ; un arbre tourne ou glisse dans l'alésage | tableau des bagues ISO 4379 |
Douille filetée à collerette — tailles courantes de M3 à M6 × 0,25
Les douilles à collerette courantes sont M3 × 0,25 en diamètre de montage 4,5 mm, M4 × 0,25 en 5,5 ou 6 mm et M6 × 0,25 en 8,6 ou 9,5 mm, en longueurs de 5 à 15,6 mm ; M5 × 0,25 a un diamètre de montage de 8 mm en 8 ou 10 mm de long, M2 × 0,2 et M2 × 0,25 ont un diamètre de montage de 3,5 mm et mesurent 6 mm de long. M3, M4 et M6 existent en paroi mince et en paroi épaisse ; la même vis entre ainsi dans un petit alésage ou dans un alésage entouré de plus de matière. Le nombre de filets est la longueur divisée par le pas, chanfreins non déduits.
| Filetage A | Diamètre de montage ØB | Longueur L1 | Paroi (ØB − A) / 2 | Filets sur L1 |
|---|---|---|---|---|
| M2 × 0,2 | 3,5 mm | 6 mm | 0,75 mm | 30 |
| M2 × 0,25 | 3,5 mm | 6 mm | 0,75 mm | 24 |
| M3 × 0,25 | 4,5 mm | 5 mm | 0,75 mm | 20 |
| M3 × 0,25 | 4,5 mm | 6,5 mm | 0,75 mm | 26 |
| M4 × 0,25 | 6 mm | 6,5 mm | 1 mm | 26 |
| M4 × 0,25 | 6 mm | 8,5 mm | 1 mm | 34 |
| M4 × 0,25 | 6 mm | 10,5 mm | 1 mm | 42 |
| M4 × 0,25 | 5,5 mm | 6,5 mm | 0,75 mm | 26 |
| M4 × 0,25 | 5,5 mm | 8,5 mm | 0,75 mm | 34 |
| M4 × 0,25 | 5,5 mm | 10,5 mm | 0,75 mm | 42 |
| M5 × 0,25 | 8 mm | 8 mm | 1,5 mm | 32 |
| M5 × 0,25 | 8 mm | 10 mm | 1,5 mm | 40 |
| M6 × 0,25 | 9,5 mm | 8 mm | 1,75 mm | 32 |
| M6 × 0,25 | 9,5 mm | 9,6 mm | 1,75 mm | 38 |
| M6 × 0,25 | 9,5 mm | 10,6 mm | 1,75 mm | 42 |
| M6 × 0,25 | 9,5 mm | 12,6 mm | 1,75 mm | 50 |
| M6 × 0,25 | 9,5 mm | 15,6 mm | 1,75 mm | 62 |
| M6 × 0,25 | 8,6 mm | 8,5 mm | 1,3 mm | 34 |
| M6 × 0,25 | 8,6 mm | 10,5 mm | 1,3 mm | 42 |
| M6 × 0,25 | 8,6 mm | 15,6 mm | 1,3 mm | 62 |
Besoin d'une de ces tailles ? Touchez une ligne et la demande porte sur cette taille. Les tailles standard sont aussi livrées sur stock ; tout autre filetage, longueur ou matière est fabriqué sur mesure dès 1 pièce. 1, 10, 100 et 1 000 pièces sont chiffrées ensemble : plus la quantité est grande, plus le prix unitaire baisse. Devis en 12 heures, livraison DDP.
Données de filetage des pas fins M2 à M6
Un filetage au pas de 0,25 mm est plus petit de 0,27 mm à son diamètre intérieur qu'à son diamètre nominal : le taraudage d'une douille M6 × 0,25 mesure 5,729 mm sur les sommets et se taraude dans un avant-trou de 5,75 mm. M2 existe au pas de 0,2 mm et au pas de 0,25 mm, M3 à M6 au pas de 0,25 mm. Ces pas sont hors de la série fine ISO 261 ; tarauds et tampons sont approvisionnés pour la commande et conservés pour les suivantes. Les pas fins normalisés sont sur la page filetage à pas fin.
| Filetage | Pas | Diamètre sur flancs D2 | Diamètre intérieur D1 | Avant-trou | Course par tour | Course par degré | Longueurs de nos vis de réglage à bille |
|---|---|---|---|---|---|---|---|
| M2 × 0,2 | 0,2 mm | 1,870 mm | 1,783 mm | 1,8 mm | 200 µm | 0,56 µm | 3–20 mm |
| M2 × 0,25 | 0,25 mm | 1,838 mm | 1,729 mm | 1,75 mm | 250 µm | 0,69 µm | sur mesure |
| M3 × 0,25 | 0,25 mm | 2,838 mm | 2,729 mm | 2,75 mm | 250 µm | 0,69 µm | 8–25 mm |
| M4 × 0,25 | 0,25 mm | 3,838 mm | 3,729 mm | 3,75 mm | 250 µm | 0,69 µm | 8–50 mm |
| M5 × 0,25 | 0,25 mm | 4,838 mm | 4,729 mm | 4,75 mm | 250 µm | 0,69 µm | 8–50 mm |
| M6 × 0,25 | 0,25 mm | 5,838 mm | 5,729 mm | 5,75 mm | 250 µm | 0,69 µm | 8–75 mm |
Diamètre sur flancs D2 = D − 0,6495 × P et diamètre intérieur D1 = D − 1,0825 × P, selon le profil de base ISO 68-1 ; avant-trou = D − P. La course par tour et par degré découle du pas ; la répétabilité d'une monture dépend aussi de l'ajustement du filetage, de la précharge et de la pointe.
Distinguer un pas de 0,25 mm d'un pas de 0,35 ou de 0,5
Dix filets au pas de 0,25 mm mesurent 2,5 mm le long de la vis ; dix filets de M3 × 0,35 mesurent 3,5 mm et dix de M3 × 0,5 mesurent 5 mm. Posez la vis qui tourne dans la douille sur un réglet ou sous un pied à coulisse, comptez dix sommets et lisez la longueur, ou essayez la lame 0,25 d'un peigne à filets. Un écrou M3, M4 ou M6 au pas gros est une pièce de quincaillerie ; une douille au pas de 0,25 mm est dans le tableau ci-dessus ou se fabrique sur mesure.
Emmanchée ou collée — l'alésage, la paroi et la collerette
Une douille filetée emmanchée tient par le serrage entre son diamètre de montage et un alésage alésé ; une douille collée se monte avec jeu et colle. La collerette arrête la douille sur la face et reprend la poussée de la vis. Un emmanchement serré referme une paroi mince d'une partie du serrage, et au pas de 0,25 mm cela suffit à durcir le filetage ; l'alésage et l'ajustement se précisent donc sur le plan. Quand la vis doit être bloquée après le réglage, la douille filetée à blocage latéral se visse dans un trou taraudé par son six pans et tient la vis par une vis latérale à bout nylon.
| Élément | Ce que vous indiquez | Sans indication |
|---|---|---|
| Filetage A | diamètre et pas, M6 × 0,25 ; classe de tolérance si l'ajustement compte | 6H, contrôlé au tampon fileté entre / n'entre pas |
| Diamètre de montage ØB | l'alésage du support, et si la douille est emmanchée ou collée | ØB du tableau des cotes |
| Longueur L1 | longueur totale ; elle fixe le nombre de filets qui portent la vis | une longueur du tableau des cotes |
| Collerette ØC et côté collerette L2 | diamètre et épaisseur de la collerette, ou sans collerette pour une douille noyée | à collerette avec une gorge derrière la collerette, comme sur la photo ; cotes sur le plan de validation |
| Matière | laiton, bronze phosphoreux, inox 303 ou 304 | laiton |
| Quantité | 1 pièce comme échantillon, et le besoin annuel s'il se répète | devis pour 1, 10, 100 et 1 000 pièces |
Une demande type : une douille M5 × 0,25, longue de 8 mm, en laiton, pour le réglage d'une monture optique, avec la vis assortie.
Douille filetée en laiton, en bronze ou en inox
Le laiton est la matière par défaut d'une douille filetée parce qu'une vis en inox ou en acier trempé y tourne sans gripper et que l'usure va dans la douille. Le bronze phosphoreux dure plus longtemps sous un réglage quotidien, et l'inox 303 remplace le laiton là où le zinc et le plomb ne sont pas admis. Les raccords de la même matière sont sur la page adaptateurs en laiton.
| Matière | Quand | Travaille contre |
|---|---|---|
| Laiton | la matière par défaut ; il s'usine bien, un filetage au pas de 0,25 mm sort propre | vis en inox 304 et en acier trempé |
| Bronze phosphoreux | réglages manœuvrés chaque jour ; plus résistant à l'usure que le laiton | vis en inox et en acier trempé |
| Inox 303 / 1.4305 | vide, salle blanche et milieu marin, là où le zinc et le plomb du laiton ne sont pas admis | une vis d'une autre dureté : acier trempé ou bronze |
| Inox 304 / 1.4301 | quand le plan le demande ; le taraudage est plus lent qu'en 303 | vis en acier trempé |
| Aluminium 6061 ou 7075 | le support, pas la douille : un pas fin taillé dans l'aluminium s'use et grippe | la raison d'être de la douille |
Sur stock, ou fabriquée selon votre alésage
Une ou deux vis de réglage de catalogue avec leur douille s'achètent chez un fournisseur d'optique. Les douilles fabriquées sur mesure sont celles qui sortent de ce rayon : un filetage comme M8 × 0,25, une longueur ou une collerette à vous, une autre matière, une douille pour une vis que vous avez déjà, et les quantités à partir de 10 pièces, chiffrées en prix dégressifs.
| Votre besoin | En catalogue ? | Chez EKINSUN |
|---|---|---|
| Une ou deux vis de réglage de catalogue avec leur douille, pour une monture à finir cette semaine | Oui — fournisseurs d'optique | Achetez-la en stock chez le fournisseur d'optique que vous utilisez déjà ; une paire de catalogue coûte moins cher qu'une pièce unique. Pièces standard : demandez-nous aussi, nous les avons peut-être en stock. |
| Douilles M2 à M6 dans les tailles du tableau, de 10 à 1 000 pièces | Certaines tailles | Les tailles standard sont aussi livrées sur stock ; plus la quantité est grande, plus le prix unitaire baisse. |
| M8, M10 ou M12 × 0,25, ou M2,5 × 0,25 | Rarement | Sur mesure dès 1 pièce, le diamètre de montage selon votre alésage. |
| Une longueur entre celles du tableau, un corps plus long, sans collerette ou avec une collerette plus grande | Non | Même filetage, même tampon, le corps à vos cotes. |
| Bronze phosphoreux, inox 303 (1.4305) ou 304 (1.4301) à la place du laiton | Non | Sur mesure dans la matière du plan. |
| Une douille pour une vis de réglage en pouces à 80 ou 100 filets par pouce, sans racheter la vis | Rarement | Taraudée et contrôlée sur votre vis ; envoyez une vis ou son filetage. |
| Douille et vis de réglage à bille en paire, ajustement contrôlé ensemble | Non | En paire avec notre gamme de vis, de M2 × 0,2 à M12 × 0,25. |
| La plaque support en aluminium 6061 ou 7075, alésages alésés, douilles montées | Non | Usinée sur plan et livrée avec les douilles en place. |

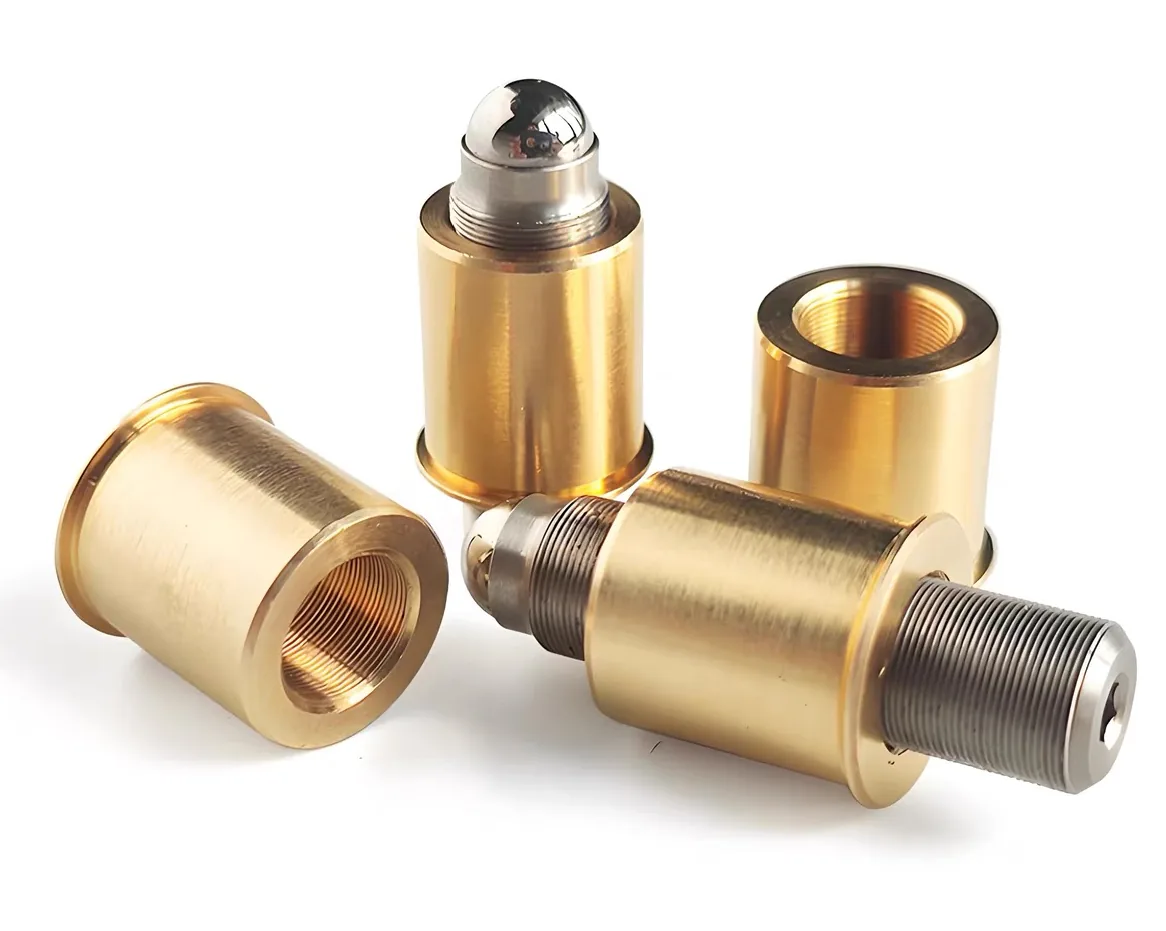

La douille et la vis chez un seul fournisseur ? La douille est taraudée sur le même tampon que la vis de réglage à bille ; la paire s'ajuste à l'arrivée. Envoyez le filetage, les deux longueurs, l'alésage et la quantité ; le devis chiffre la paire pour 1, 10, 100 et 1 000 jeux, en 12 heures.
Demander une paire par WhatsApp →Formulaire de devis (e-mail)
Réponses par taille

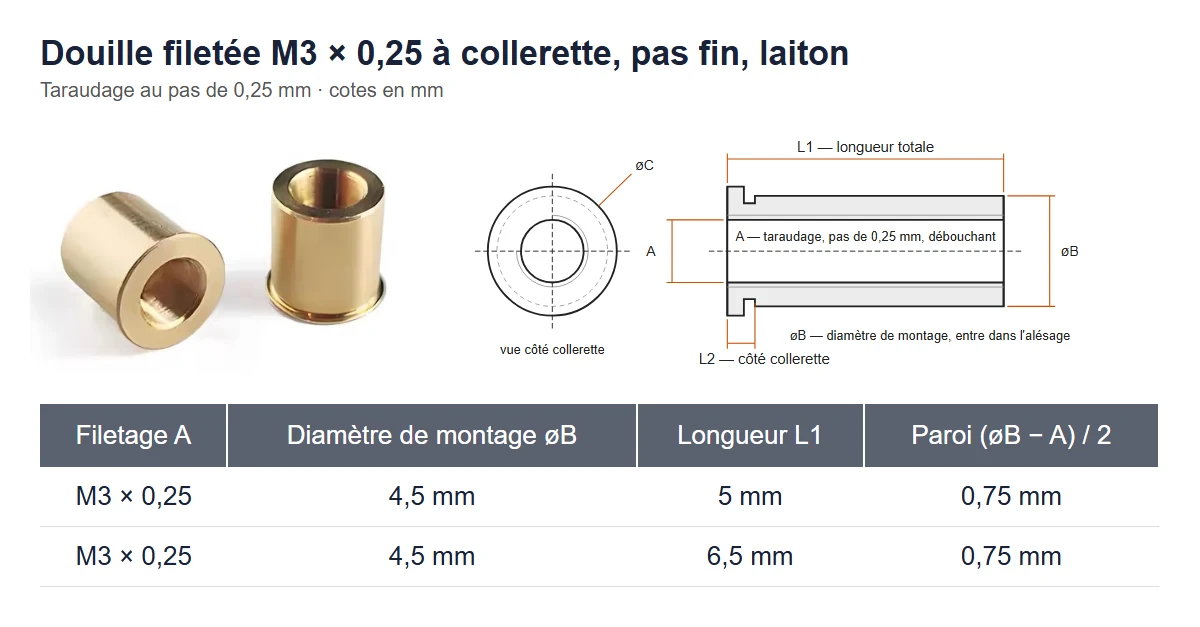

Quelles sont les cotes d'une douille filetée M3 × 0,25 ?
Une douille filetée à pas fin M3 × 0,25 à collerette existe avec un diamètre de montage de 4,5 mm en longueurs de 5 et 6,5 mm. Le taraudage a un diamètre intérieur de 2,729 mm et se taraude dans un avant-trou de 2,75 mm ; la paroi entre le filetage et le diamètre de montage mesure 0,75 mm.

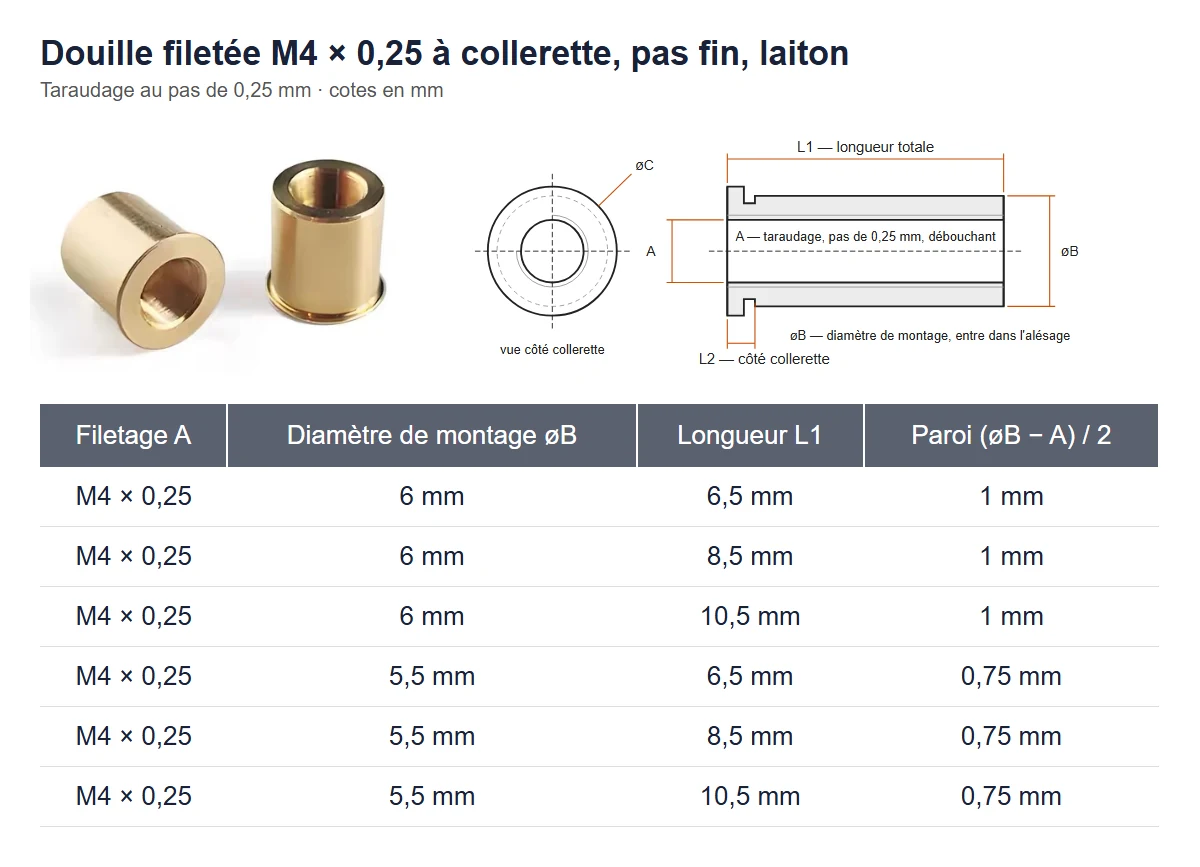

Quelles sont les cotes d'une douille filetée M4 × 0,25 ?
Une douille filetée à pas fin M4 × 0,25 à collerette existe avec un diamètre de montage de 6 mm en longueurs de 6,5, 8,5 et 10,5 mm ou avec un diamètre de montage de 5,5 mm en longueurs de 6,5, 8,5 et 10,5 mm. Le taraudage a un diamètre intérieur de 3,729 mm et se taraude dans un avant-trou de 3,75 mm ; la paroi entre le filetage et le diamètre de montage mesure 1 mm ou 0,75 mm.
Quelles sont les cotes d'une douille filetée M5 × 0,25 ?
Une douille filetée à pas fin M5 × 0,25 à collerette existe avec un diamètre de montage de 8 mm en longueurs de 8 et 10 mm. Le taraudage a un diamètre intérieur de 4,729 mm et se taraude dans un avant-trou de 4,75 mm ; la paroi entre le filetage et le diamètre de montage mesure 1,5 mm.

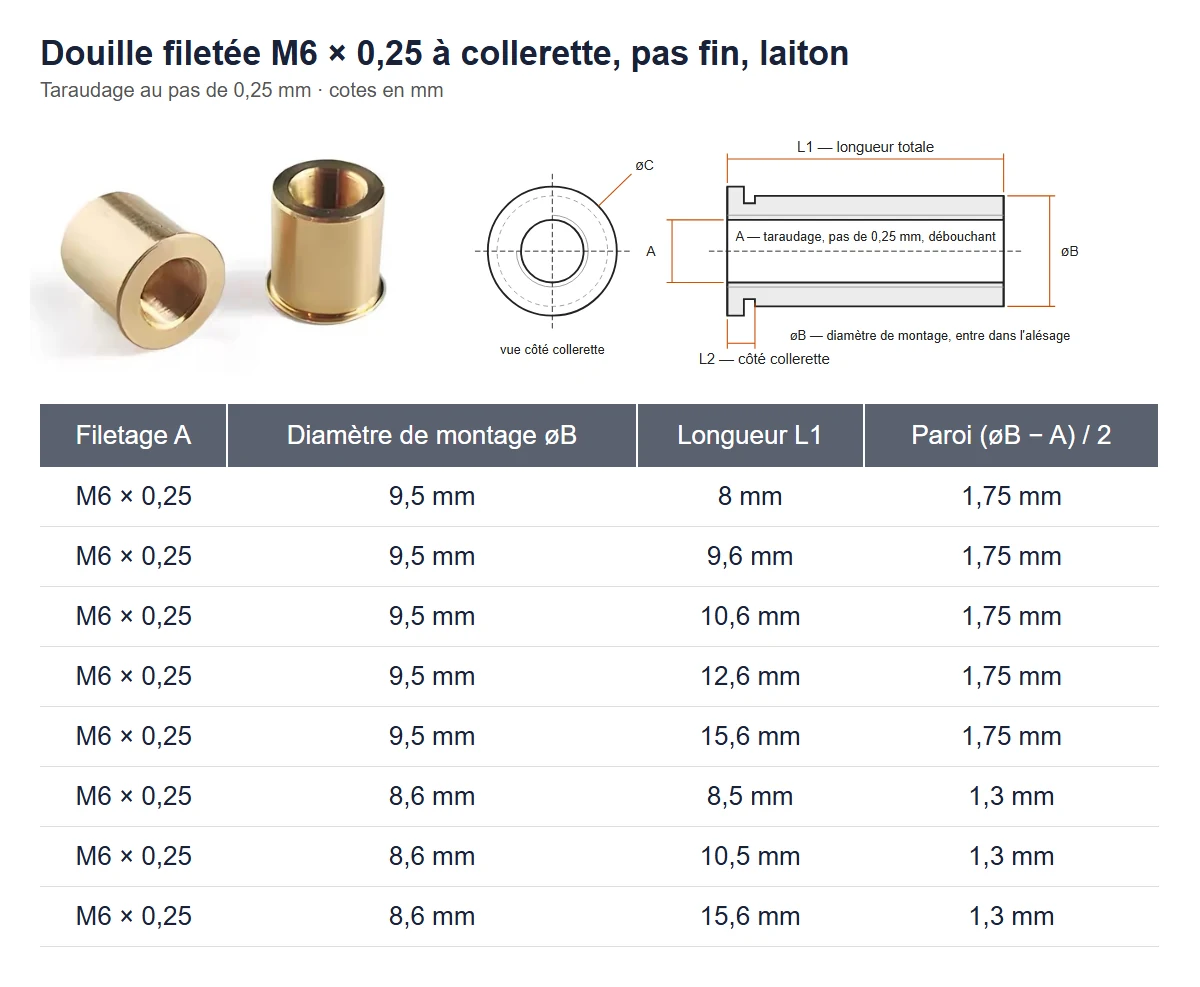

Quelles sont les cotes d'une douille filetée M6 × 0,25 ?
Une douille filetée à pas fin M6 × 0,25 à collerette existe avec un diamètre de montage de 9,5 mm en longueurs de 8, 9,6, 10,6, 12,6 et 15,6 mm ou avec un diamètre de montage de 8,6 mm en longueurs de 8,5, 10,5 et 15,6 mm. Le taraudage a un diamètre intérieur de 5,729 mm et se taraude dans un avant-trou de 5,75 mm ; la paroi entre le filetage et le diamètre de montage mesure 1,75 mm ou 1,3 mm.
Quel avant-trou pour un taraudage M6 × 0,25 ?
Un taraudage M6 × 0,25 se taraude dans un avant-trou de 5,75 mm, soit le diamètre moins le pas ; le diamètre intérieur du filetage fini est de 5,729 mm. La même règle donne 3,75 mm pour M4 × 0,25, 2,75 mm pour M3 × 0,25 et 4,75 mm pour M5 × 0,25.
De combien avance une vis au pas de 0,25 mm par tour ?
Une vis au pas de 0,25 mm avance dans sa douille de 0,25 mm (250 µm) par tour et de 0,69 µm par degré, quel que soit le diamètre : M3, M4, M5 et M6 × 0,25 parcourent la même course. Une vis M2 × 0,2 avance de 200 µm par tour et de 0,56 µm par degré.

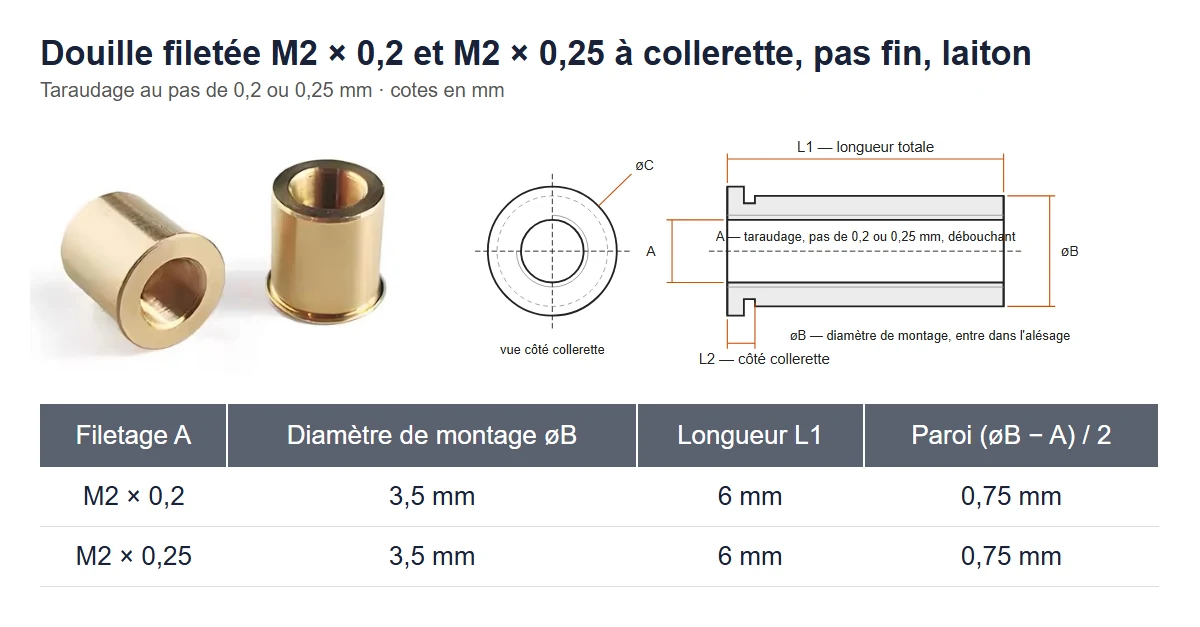

La douille M2 est-elle au pas de 0,2 ou de 0,25 mm ?
Les deux existent : M2 × 0,2 fait avancer la vis de 200 µm par tour et se taraude dans un avant-trou de 1,8 mm, M2 × 0,25 la fait avancer de 250 µm par tour et se taraude dans un avant-trou de 1,75 mm. Dix filets mesurent 2 mm sur la première et 2,5 mm sur la seconde ; la vis que vous avez indique ainsi quelle douille commander. Les deux ont un diamètre de montage de 3,5 mm, une paroi de 0,75 mm et une longueur de 6 mm, soit 30 filets au pas de 0,2 mm et 24 filets au pas de 0,25 mm.
Prix, délai et livraison
Le devis des douilles filetées arrive en 12 heures à partir du filetage, du diamètre de montage, de la longueur, de la matière et de la quantité. Une pièce est fabriquée comme échantillon ; si elle entre dans l'alésage et s'ajuste à la vis, le plan et le tampon restent chez nous et une nouvelle commande tient en un e-mail. 10, 100 et 1 000 pièces sont chiffrées ensemble, et plus la quantité d'une taille est grande, plus le prix unitaire baisse. La fabrication prend environ 5 jours ouvrés, le coursier 5 à 7 jours ouvrés ; chaque devis est DDP à votre porte, droits et TVA payés. Si votre fournisseur actuel ne propose plus une taille, envoyez l'ancienne douille ou ses cotes, et nous la chiffrons en seconde source.
Ce qu'il faut envoyer pour un devis
Quatre chiffres suffisent pour un devis : le filetage, l'alésage, la longueur et la quantité. Un croquis avec ces chiffres, une photo de l'ancienne pièce à côté d'un pied à coulisse ou un échantillon sous enveloppe conviennent ; aucun fichier CAO n'est nécessaire. Un plan coté vous est envoyé pour validation avant l'usinage.
Voir aussi : filetage à pas fin · vis moletées · vis de réglage à pas fin (page en anglais)
Questions fréquentes sur les douilles filetées à pas fin
Une douille filetée à pas fin est une petite douille à collerette, le plus souvent en laiton, avec un taraudage au pas de 0,25 mm ou plus fin. Son diamètre extérieur lisse est emmanché ou collé dans un alésage du support, et la vis de réglage tourne dans la douille et non dans l'aluminium du support. Un tour d'une vis M3, M4 ou M6 × 0,25 déplace la pointe de 0,25 mm, un degré la déplace de 0,69 µm.
Les tailles courantes sont M3 × 0,25 avec un diamètre de montage de 4,5 mm en 5 ou 6,5 mm de long, M4 × 0,25 avec 5,5 ou 6 mm en 6,5, 8,5 ou 10,5 mm de long, M5 × 0,25 avec 8 mm en 8 ou 10 mm de long et M6 × 0,25 avec 8,6 ou 9,5 mm en 8 à 15,6 mm de long ; M2 × 0,2 et M2 × 0,25 ont un diamètre de montage de 3,5 mm et mesurent 6 mm de long. M8, M10 et M12 × 0,25, les filetages en pouces à 80 et 100 filets par pouce, toute longueur et toute collerette sont fabriqués sur mesure dès 1 pièce.
Deux métaux différents frottent l'un sur l'autre sans gripper. Une vis en inox 304 ou en acier trempé tourne régulièrement dans un filetage en laiton et l'usure va dans la douille, la pièce la moins chère à remplacer ; une vis inox dans un filetage en inox ou en aluminium grippe. Le bronze phosphoreux est la variante plus résistante à l'usure, et l'inox 303 (1.4305) sert là où le laiton n'est pas admis, avec une vis d'une autre dureté.
Le diamètre de montage entre dans un alésage alésé jusqu'à ce que la collerette porte sur la face ; la douille tient par un léger serrage ou par de la colle dans un alésage avec jeu. Un emmanchement serré referme un peu une paroi mince ; sur les tailles à paroi de 0,75 mm (M2 en 3,5 mm, M3 × 0,25 en 4,5 mm, M4 × 0,25 en 5,5 mm), l'alésage et l'ajustement se précisent donc sur le plan, ou la douille se colle. Le filetage est contrôlé au tampon pour l'ajustement choisi.
Oui. Nos vis de réglage à bille vont de M2 × 0,2 à M12 × 0,25, et la douille est taraudée et contrôlée sur le même filetage ; la paire arrive avec l'ajustement vis-douille vérifié. Pour une paire, envoyez le filetage, la longueur de la vis, la longueur de la douille et l'alésage.
Le devis arrive en 12 heures à partir du filetage, du diamètre de montage, de la longueur et de la quantité. Une pièce est fabriquée comme échantillon ; 10, 100 et 1 000 pièces sont chiffrées ensemble en prix dégressifs, et plus la quantité d'une taille est grande, plus le prix unitaire baisse. La fabrication prend environ 5 jours ouvrés, le transport par coursier 5 à 7 jours ouvrés, livraison DDP à votre porte, droits payés.
EKINSUN LTD, fabricant de pièces sur mesure à Shenzhen, en Chine, usine des douilles filetées à collerette et à pas fin en laiton, en bronze phosphoreux et en inox, de M2 à M12 aux pas de 0,2 et 0,25 mm, sur plan, croquis ou échantillon, dès 1 pièce, seules ou en paire avec la vis de réglage.
