Vis CHC ISO 4762 et DIN 912 — une vis, deux numéros de norme
EKINSUN LTD est un fabricant de pièces sur mesure à Shenzhen, en Chine, qui fabrique des vis CHC sur mesure — longueurs spéciales, longueur filetée au choix, tailles DIN 912 M18, M22 et M27, en 42CrMo4 trempé et revenu, en inox A2 et A4 — dès 1 pièce. La vis CHC (vis à tête cylindrique à six pans creux) selon l'ISO 4762, l'ancienne DIN 912, se serre à la clé mâle six pans ; on l'appelle couramment vis BTR. Le diamètre et la hauteur de tête, la clé et le filetage sont les mêmes dans les deux normes.
L'ISO 4762 fixe pour chaque taille la longueur jusqu'à laquelle la vis est filetée jusqu'à la tête et la longueur minimale de tige lisse au-delà. La DIN 912 compte en plus les tailles M18, M22 et M27, avec des têtes de 27, 33 et 40 mm et des clés de 14, 17 et 19 mm, que l'ISO 4762 ne contient pas. Les noms de la vis dans les autres pays (socket head cap screw, Zylinderschraube, vite a brugola, inbusbout) figurent sur la page vis CHC au pas fin et en pouces.
Dimensions des vis CHC ISO 4762 / DIN 912 — M3 à M36
Le tableau donne pour chaque taille la tête, la clé, la longueur filetée b en filetage partiel, la longueur jusqu'à laquelle la vis est filetée jusqu'à la tête et la plus grande longueur normalisée. Le diamètre de tête vaut pour les têtes lisses ; les têtes moletées peuvent être un peu plus grandes, 10,22 au lieu de 10 mm en M6 et 36,39 au lieu de 36 mm en M24.
| Taille | Pas P | Ø tête dk | Hauteur de tête k | Clé s | Profondeur d'empreinte t min | Longueur filetée b | Filetée jusqu'à la tête jusqu'à l | Longueur normalisée jusqu'à |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 5,5 | 3 | 2,5 | 1,3 | 18 | 20 | 30 |
| M4 | 0,7 | 7 | 4 | 3 | 2 | 20 | 25 | 40 |
| M5 | 0,8 | 8,5 | 5 | 4 | 2,5 | 22 | 25 | 50 |
| M6 | 1 | 10 | 6 | 5 | 3 | 24 | 30 | 60 |
| M8 | 1,25 | 13 | 8 | 6 | 4 | 28 | 35 | 80 |
| M10 | 1,5 | 16 | 10 | 8 | 5 | 32 | 40 | 100 |
| M12 | 1,75 | 18 | 12 | 10 | 6 | 36 | 50 | 120 |
| M14 | 2 | 21 | 14 | 12 | 7 | 40 | 55 | 140 |
| M16 | 2 | 24 | 16 | 14 | 8 | 44 | 60 | 160 |
| M20 | 2,5 | 30 | 20 | 17 | 10 | 52 | 70 | 200 |
| M24 | 3 | 36 | 24 | 19 | 12 | 60 | 80 | 200 |
| M30 | 3,5 | 45 | 30 | 22 | 15,5 | 72 | 100 | 200 |
| M36 | 4 | 54 | 36 | 27 | 19 | 84 | 110 | 200 |
Valeurs : ISO 4762:2004, tableau 1. M3 à M12 vérifiées case par case sur l'aperçu officiel de la norme, M14 à M36 d'après la reproduction du tableau complet sur fasteners.eu, chaque longueur de tige et de serrage recalculée avec lg = l − b et ls = lg − 5 × P ; tête et clé concordent avec un second tableau de cotes. Les tailles DIN M18, M22 et M27 ont une tête de 27, 33 et 40 mm, une hauteur de 18, 22 et 27 mm et une clé de 14, 17 et 19 mm.
Une vis CHC dans une longueur, une classe ou une matière hors catalogue ? EKINSUN est un fabricant de pièces sur mesure : nous fabriquons des vis CHC sur plan, croquis ou échantillon — acier jusqu'à la classe 12.9, inox A2 / A4 ou titane — dès 1 pièce, devis en 12 heures, livré droits payés. Une taille courante ? Demandez aussi : elle est peut-être en stock, et le prix unitaire baisse avec la quantité. Vis et boulons sur mesure →

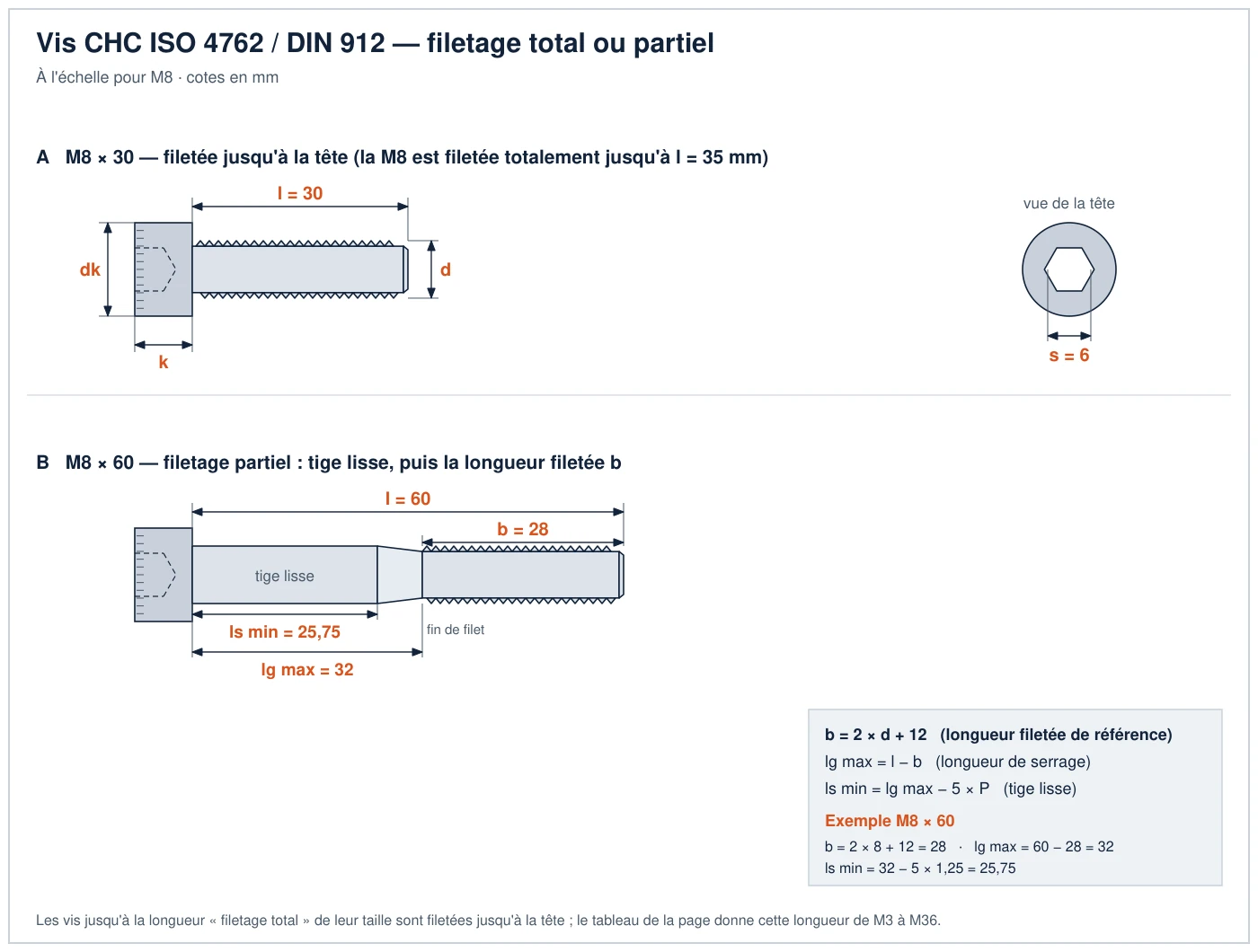

Filetage total ou partiel — jusqu'à quelle longueur la vis est filetée jusqu'à la tête
Une vis CHC selon l'ISO 4762 est filetée jusqu'à la tête jusqu'à une longueur fixe — 35 mm en M8 —, au-delà elle a une tige lisse et une longueur filetée de référence b = 2 × d + 12 mm, soit 28 mm en M8. Deux cotes sont imposées : la longueur de serrage lg max = l − b jusqu'au premier filet complet et la longueur de tige lisse ls min = lg max − 5 × P jusqu'à la fin de filet.
| Taille | Longueur filetée b | Filetée jusqu'à la tête jusqu'à l | Première longueur avec tige : ls min / lg max | Plus grande longueur : ls min / lg max |
|---|---|---|---|---|
| M3 | 18 | 20 | M3 × 25: 4,5 / 7 | M3 × 30: 9,5 / 12 |
| M4 | 20 | 25 | M4 × 30: 6,5 / 10 | M4 × 40: 16,5 / 20 |
| M5 | 22 | 25 | M5 × 30: 4 / 8 | M5 × 50: 24 / 28 |
| M6 | 24 | 30 | M6 × 35: 6 / 11 | M6 × 60: 31 / 36 |
| M8 | 28 | 35 | M8 × 40: 5,75 / 12 | M8 × 80: 45,75 / 52 |
| M10 | 32 | 40 | M10 × 45: 5,5 / 13 | M10 × 100: 60,5 / 68 |
| M12 | 36 | 50 | M12 × 55: 10,25 / 19 | M12 × 120: 75,25 / 84 |
| M14 | 40 | 55 | M14 × 60: 10 / 20 | M14 × 140: 90 / 100 |
| M16 | 44 | 60 | M16 × 65: 11 / 21 | M16 × 160: 106 / 116 |
| M20 | 52 | 70 | M20 × 80: 15,5 / 28 | M20 × 200: 135,5 / 148 |
| M24 | 60 | 80 | M24 × 90: 15 / 30 | M24 × 200: 125 / 140 |
| M30 | 72 | 100 | M30 × 110: 20,5 / 38 | M30 × 200: 110,5 / 128 |
| M36 | 84 | 110 | M36 × 120: 16 / 36 | M36 × 200: 96 / 116 |
Exemple M8 × 60 : b = 2 × 8 + 12 = 28 mm, lg max = 60 − 28 = 32 mm, ls min = 32 − 5 × 1,25 = 25,75 mm. Entre 25,75 et 32 mm se trouve la fin de filet, où le filet n'est pas encore complet.
La règle qui fait échouer un filetage partiel
Avec un filetage partiel, la pièce serrée sous la tête doit être au moins aussi épaisse que lg max. Si elle est plus mince, la fin de filet arrive dans le taraudage avant que la tête ne porte, et la vis ne serre rien ; il faut alors une vis plus courte ou filetée jusqu'à la tête. Le filetage partiel convient là où la tige lisse doit se trouver dans le plan de joint ; le filetage jusqu'à la tête, là où l'on serre des pièces minces ou d'épaisseur variable.
Dimensions et longueur filetée par taille
Vis CHC M3 : dimensions et longueur filetée
Une vis CHC M3 selon l'ISO 4762 / DIN 912 a une tête de 5,5 mm de diamètre et 3 mm de haut et une empreinte six pans creux de 2,5 mm, profonde d'au moins 1,3 mm ; jusqu'à 20 mm de long elle est filetée jusqu'à la tête, à partir de 25 mm elle a un filetage partiel de 18 mm, et les longueurs normalisées vont jusqu'à 30 mm.
Vis CHC M4 : dimensions et longueur filetée
Une vis CHC M4 selon l'ISO 4762 / DIN 912 a une tête de 7 mm de diamètre et 4 mm de haut et une empreinte six pans creux de 3 mm, profonde d'au moins 2 mm ; jusqu'à 25 mm de long elle est filetée jusqu'à la tête, à partir de 30 mm elle a un filetage partiel de 20 mm, et les longueurs normalisées vont jusqu'à 40 mm.
Vis CHC M5 : dimensions et longueur filetée
Une vis CHC M5 selon l'ISO 4762 / DIN 912 a une tête de 8,5 mm de diamètre et 5 mm de haut et une empreinte six pans creux de 4 mm, profonde d'au moins 2,5 mm ; jusqu'à 25 mm de long elle est filetée jusqu'à la tête, à partir de 30 mm elle a un filetage partiel de 22 mm, et les longueurs normalisées vont jusqu'à 50 mm.
Vis CHC M6 : dimensions et longueur filetée
Une vis CHC M6 selon l'ISO 4762 / DIN 912 a une tête de 10 mm de diamètre et 6 mm de haut et une empreinte six pans creux de 5 mm, profonde d'au moins 3 mm ; jusqu'à 30 mm de long elle est filetée jusqu'à la tête, à partir de 35 mm elle a un filetage partiel de 24 mm, et les longueurs normalisées vont jusqu'à 60 mm.
Vis CHC M8 : dimensions et longueur filetée
Une vis CHC M8 selon l'ISO 4762 / DIN 912 a une tête de 13 mm de diamètre et 8 mm de haut et une empreinte six pans creux de 6 mm, profonde d'au moins 4 mm ; jusqu'à 35 mm de long elle est filetée jusqu'à la tête, à partir de 40 mm elle a un filetage partiel de 28 mm, et les longueurs normalisées vont jusqu'à 80 mm.
Vis CHC M10 : dimensions et longueur filetée
Une vis CHC M10 selon l'ISO 4762 / DIN 912 a une tête de 16 mm de diamètre et 10 mm de haut et une empreinte six pans creux de 8 mm, profonde d'au moins 5 mm ; jusqu'à 40 mm de long elle est filetée jusqu'à la tête, à partir de 45 mm elle a un filetage partiel de 32 mm, et les longueurs normalisées vont jusqu'à 100 mm.
Vis CHC M12 : dimensions et longueur filetée
Une vis CHC M12 selon l'ISO 4762 / DIN 912 a une tête de 18 mm de diamètre et 12 mm de haut et une empreinte six pans creux de 10 mm, profonde d'au moins 6 mm ; jusqu'à 50 mm de long elle est filetée jusqu'à la tête, à partir de 55 mm elle a un filetage partiel de 36 mm, et les longueurs normalisées vont jusqu'à 120 mm.
Vis CHC M16 : dimensions et longueur filetée
Une vis CHC M16 selon l'ISO 4762 / DIN 912 a une tête de 24 mm de diamètre et 16 mm de haut et une empreinte six pans creux de 14 mm, profonde d'au moins 8 mm ; jusqu'à 60 mm de long elle est filetée jusqu'à la tête, à partir de 65 mm elle a un filetage partiel de 44 mm, et les longueurs normalisées vont jusqu'à 160 mm.
Vis CHC M20 : dimensions et longueur filetée
Une vis CHC M20 selon l'ISO 4762 / DIN 912 a une tête de 30 mm de diamètre et 20 mm de haut et une empreinte six pans creux de 17 mm, profonde d'au moins 10 mm ; jusqu'à 70 mm de long elle est filetée jusqu'à la tête, à partir de 80 mm elle a un filetage partiel de 52 mm, et les longueurs normalisées vont jusqu'à 200 mm.
Vis CHC M24 : dimensions et longueur filetée
Une vis CHC M24 selon l'ISO 4762 / DIN 912 a une tête de 36 mm de diamètre et 24 mm de haut et une empreinte six pans creux de 19 mm, profonde d'au moins 12 mm ; jusqu'à 80 mm de long elle est filetée jusqu'à la tête, à partir de 90 mm elle a un filetage partiel de 60 mm, et les longueurs normalisées vont jusqu'à 200 mm.
Classe 12.9 — valeurs, finition, limites
Une vis CHC de classe 12.9 a selon l'ISO 898-1 au moins 1 220 N/mm² de résistance à la traction, 1 100 N/mm² de limite d'élasticité, une dureté de 385 HV et 8 % d'allongement ; elle est en acier allié trempé et revenu et porte « 12.9 » sur la tête. La finition courante est la brunie noire. À partir de la classe 10.9, le zingage électrolytique peut provoquer une fragilisation par l'hydrogène, parfois quelques heures après le montage.
| Finition | Protection contre la corrosion | Point d'attention |
|---|---|---|
| Brunie huilée (noire) | faible — intérieur sec | la finition courante de la 12.9 ; pas d'hydrogène apporté par le revêtement |
| Zinguée électrolytique | moyenne | fragilisation par l'hydrogène possible dès la 10.9 : étuvage de dégazage peu après le revêtement |
| Lamellaire de zinc (ISO 10683) | élevée | appliquée sans courant, donc sans hydrogène apporté par le revêtement |
| Inox A2 / A4 | élevée | pas de classe 12.9 : A2-70 et A4-80 ont 700 et 800 N/mm² de résistance à la traction |
| Matière | Désignation | Emploi |
|---|---|---|
| Acier allié, classe 12.9 | par exemple 42CrMo4 (1.7225), trempé et revenu | la vis CHC haute résistance ; nos longueurs et longueurs filetées spéciales |
| Acier 8.8 / 10.9 | trempé et revenu, zingué ou bruni | machines, bâtis, carters |
| Inox A2 | 1.4301 (AISI 304), A2-70 | intérieur, agroalimentaire, extérieur sans sel |
| Inox A4 | 1.4404 (AISI 316L), A4-80 | eau de mer, chimie, piscine |
| Inox de décolletage | 1.4305 (AISI 303) | vis tournées sur mesure là où la corrosion le permet |
| Titane grade 5 | Ti6Al4V | là où le poids compte |
| Aluminium 7075 | AlZn5,5MgCu | vis légères à faible précharge, anodisées |
| Aluminium 6061 | AlMg1SiCu | trop tendre pour un filetage de vis — la matière des pièces qu'elles serrent |
Les couples de serrage des vis 12.9 figurent dans le tableau des couples de serrage, l'inox A2 / A4 sur la page visserie inox A4 (316L).
Vis de catalogue ou fabrication sur mesure
Pour les tailles et longueurs normalisées, le distributeur est le fournisseur le moins cher, et nous le disons. Sur mesure, toute longueur, toute longueur filetée et toute matière sont possibles, dès 1 pièce.
| Votre besoin | Au catalogue ? | Ce que nous fabriquons |
|---|---|---|
| Vis CHC ISO 4762 / DIN 912, M3–M36, en 8.8, 10.9, 12.9 ou A2 / A4, en longueur normalisée | Oui — distributeurs et catalogues de visserie | À acheter en distribution, c'est moins cher ; nous les fabriquons aussi sur mesure dès 1 pièce. Pièces standard : demandez-nous aussi, nous les avons peut-être en stock. |
| Filetée jusqu'à la tête au-delà de la limite normalisée, par exemple M8 × 60 entièrement filetée | Oui — en variante « DIN 912 filetage total », brunie ou zinguée | À acheter en distribution ; les autres longueurs, nous les fabriquons. Pièces standard : demandez-nous aussi, nous les avons peut-être en stock. |
| Les tailles DIN 912 M18, M22 et M27 | Oui — dans la gamme DIN 912 de certains distributeurs | À acheter en distribution ; longueurs spéciales et autres matières sur mesure. Pièces standard : demandez-nous aussi, nous les avons peut-être en stock. |
| Une longueur au-delà de la plus grande longueur normalisée — M6 × 80, M8 × 100, M12 × 150 — ou entre deux pas de la série | Non | Tournée en 42CrMo4, trempée et revenue, à votre longueur. |
| Une longueur filetée à votre cote — plus courte pour une longue tige lisse, plus longue pour un taraudage profond | Non | Fabriquée avec votre longueur filetée et votre cote de tige. |
| Une tige au diamètre ajusté pour un alésage, un téton en bout, une tête d'un autre diamètre ou d'une autre hauteur | Non | Tournée et rectifiée sur plan. |
| Une vis CHC d'une ancienne machine, hors longueur ou hors filetage normalisés | Non | Fabriquée d'après l'ancienne vis, ou d'après une photo avec un pied à coulisse. |
Le pas fin et les filetages en pouces sont sur la page vis CHC au pas fin et en pouces, les autres vis sur plan sur boulonnerie sur mesure.
Ce qu'il faut envoyer
Le filetage (taille et pas), la longueur sous tête, la longueur filetée ou la longueur de serrage, la classe ou la matière, la finition et la quantité. Pour un remplacement, une photo de l'ancienne vis à côté d'une règle suffit. Devis en 12 heures.
La même vis CHC livrée avec rondelle DIN 9021 et frein-filet préappliqué, du lot échantillon à 50 000 jeux : vis CHC à frein-filet préappliqué.
Les 1220 N/mm² et 385 HV minimum qu'une CHC 12.9 doit tenir, et pourquoi elle ne se zingue pas sans étuvage, sont détaillés dans le tableau des classes de qualité ISO 898-1.
Jusqu'à quelle longueur une vis CHC est filetée jusqu'à la tête et où s'arrêtent ses longueurs normalisées : le tableau des longueurs de vis ; la clé 6 pans de chaque diamètre : le tableau des cotes sur plats.
Questions fréquentes sur les vis CHC ISO 4762 / DIN 912
Une vis CHC M8 selon l'ISO 4762 / DIN 912 a une tête de 13 mm de diamètre et 8 mm de haut et une empreinte six pans creux de 6 mm, profonde d'au moins 4 mm. Jusqu'à 35 mm de long elle est filetée jusqu'à la tête ; à partir de 40 mm elle a une tige lisse et 28 mm de filetage (b = 2 × 8 + 12). Les longueurs normalisées vont jusqu'à 80 mm.
La longueur de référence est b = 2 × d + 12 mm selon l'ISO 4762 : 24 mm en M6, 28 mm en M8, 32 mm en M10, 36 mm en M12, 44 mm en M16. Ce qui est imposé, c'est la longueur de serrage lg max = l − b jusqu'au premier filet complet et la longueur de tige lisse ls min = lg max − 5 × P ; une M8 × 60 a au plus 32 mm jusqu'au filet complet et au moins 25,75 mm de tige lisse.
Selon l'ISO 4762, les M6 sont filetées jusqu'à la tête jusqu'à 30 mm, les M8 jusqu'à 35 mm, les M10 jusqu'à 40 mm, les M12 jusqu'à 50 mm et les M16 jusqu'à 60 mm ; à partir de la longueur normalisée suivante, elles ont une tige lisse. Le tableau de cette page donne la limite de M3 à M36.
Le diamètre et la hauteur de tête, la clé et le filetage sont les mêmes ; l'ISO 4762 (NF EN ISO 4762) est la norme en vigueur, la DIN 912 l'ancienne norme allemande. La DIN 912 compte en plus les tailles M18, M22 et M27, avec des têtes de 27, 33 et 40 mm, que l'ISO 4762 ne contient pas.
Cela se fait, mais à partir de la classe 10.9 le zingage électrolytique peut faire entrer de l'hydrogène dans l'acier et rendre la vis fragile, parfois quelques heures après le montage ; on la dégaze donc par un étuvage peu après le revêtement. Les revêtements lamellaires de zinc selon l'ISO 10683 s'appliquent sans courant et évitent le problème. La finition courante de la 12.9 est la brunie noire.
Non. Les vis inox sont classées selon l'ISO 3506-1 ; la classe courante la plus résistante, A4-80, a une résistance à la traction d'au moins 800 N/mm², la 12.9 en exige 1 220. Là où la corrosion menace, on garde la 12.9 revêtue ou une vis inox de plus gros diamètre.
