EKINSUN usine des arbres à clavette, des moyeux et des accouplements sur plan, dès 1 pièce — et la rainure est la cote qui manque le plus souvent sur le croquis. Le tableau ci-dessous est la norme DIN 6885 ; ce qui coûte, c'est l'arbre avec ses portées rectifiées et sa rainure au bon endroit.
Quelle clavette pour un arbre de 30 mm ? 8 × 7 : rainure de 4 mm dans l'arbre, 3,3 mm dans le moyeu, cote restante 26 mm au pied à coulisse. Un arbre de 20 mm prend 6 × 6, un 40 mm 12 × 8.
Rainure de clavette DIN 6885 — b × h, t1 et t2 par diamètre d'arbre
La norme attribue à chaque plage de diamètres une section de clavette b × h, une profondeur t1 dans l'arbre et t2 dans le moyeu. t1 + t2 dépasse h de 0,1 à 0,6 mm : c'est le jeu radial qui évite que la clavette porte sur sa hauteur. La longueur se choisit dans la série normalisée, entre l mini et l maxi.
| Diamètre d'arbre d (mm) | Clavette b × h | t1 arbre (mm) | t2 moyeu (mm) | Longueur l (mm) |
|---|---|---|---|---|
| plus de 6 à 8 | 2 × 2 | 1,2 | 1 | 6 à 20 |
| plus de 8 à 10 | 3 × 3 | 1,8 | 1,4 | 6 à 36 |
| plus de 10 à 12 | 4 × 4 | 2,5 | 1,8 | 8 à 45 |
| plus de 12 à 17 | 5 × 5 | 3 | 2,3 | 10 à 56 |
| plus de 17 à 22 | 6 × 6 | 3,5 | 2,8 | 14 à 70 |
| plus de 22 à 30 | 8 × 7 | 4 | 3,3 | 18 à 90 |
| plus de 30 à 38 | 10 × 8 | 5 | 3,3 | 22 à 110 |
| plus de 38 à 44 | 12 × 8 | 5 | 3,3 | 28 à 140 |
| plus de 44 à 50 | 14 × 9 | 5,5 | 3,8 | 36 à 160 |
| plus de 50 à 58 | 16 × 10 | 6 | 4,3 | 45 à 180 |
| plus de 58 à 65 | 18 × 11 | 7 | 4,4 | 50 à 200 |
| plus de 65 à 75 | 20 × 12 | 7,5 | 4,9 | 56 à 220 |
| plus de 75 à 85 | 22 × 14 | 9 | 5,4 | 63 à 250 |
| plus de 85 à 95 | 25 × 14 | 9 | 5,4 | 70 à 280 |
| plus de 95 à 110 | 28 × 16 | 10 | 6,4 | 80 à 320 |
| plus de 110 à 130 | 32 × 18 | 11 | 7,4 | 90 à 360 |
| plus de 130 à 150 | 36 × 20 | 12 | 8,4 | 100 à 400 |
| plus de 150 à 170 | 40 × 22 | 13 | 9,4 | 100 à 400 |
| plus de 170 à 200 | 45 × 25 | 15 | 10,4 | 110 à 450 |
| plus de 200 à 230 | 50 × 28 | 17 | 11,4 | 125 à 500 |
| plus de 230 à 260 | 56 × 32 | 20 | 12,4 | 140 à 500 |
| plus de 260 à 290 | 63 × 32 | 20 | 12,4 | 160 à 500 |
| plus de 290 à 330 | 70 × 36 | 22 | 14,4 | 180 à 500 |
| plus de 330 à 380 | 80 × 40 | 25 | 15,4 | 200 à 500 |
| plus de 380 à 440 | 90 × 45 | 28 | 17,4 | 220 à 500 |
| plus de 440 à 500 | 100 × 50 | 31 | 19,5 | 250 à 500 |
Valeurs de DIN 6885-1, identiques à ISO 773 pour les sections courantes. Les longueurs normalisées vont de 6 à 100 mm par pas de 2 à 10 mm, puis par pas de 10 à 20 mm jusqu'à 500 mm. La clavette est en h9 sur sa largeur, l'arbre en acier C45 ou 42CrMo4 au minimum.
Un arbre ou un moyeu avec sa rainure, sur plan ? Nous usinons arbres, moyeux, poulies et accouplements avec la rainure aux cotes DIN 6885 — N9, P9 ou JS9 selon le montage — en C45, 42CrMo4, inox 304 (1.4301) et 1.4404 ou aluminium 6061, portées en h6 ou k6, dès 1 pièce. Un arbre lisse courant peut aussi partir du stock, et dix pièces partagent le même réglage. Devis en 12 heures.
Cote restante d − t1 — ce que mesure le pied à coulisse
La profondeur t1 ne se mesure pas directement : on mesure la cote restante entre le fond de la rainure et le diamètre opposé, d − t1, et dans un alésage la cote d + t2. C'est aussi la cote à relever sur un arbre usé pour le refaire à l'identique.
| Diamètre | Clavette b × h | t1 | d − t1 (arbre) | t2 | d + t2 (moyeu) |
|---|---|---|---|---|---|
| Ø10 | 3 × 3 | 1,8 | 8,2 | 1,4 | 11,4 |
| Ø12 | 4 × 4 | 2,5 | 9,5 | 1,8 | 13,8 |
| Ø15 | 5 × 5 | 3 | 12 | 2,3 | 17,3 |
| Ø20 | 6 × 6 | 3,5 | 16,5 | 2,8 | 22,8 |
| Ø25 | 8 × 7 | 4 | 21 | 3,3 | 28,3 |
| Ø30 | 8 × 7 | 4 | 26 | 3,3 | 33,3 |
| Ø35 | 10 × 8 | 5 | 30 | 3,3 | 38,3 |
| Ø40 | 12 × 8 | 5 | 35 | 3,3 | 43,3 |
| Ø45 | 14 × 9 | 5,5 | 39,5 | 3,8 | 48,8 |
| Ø50 | 14 × 9 | 5,5 | 44,5 | 3,8 | 53,8 |
| Ø60 | 18 × 11 | 7 | 53 | 4,4 | 64,4 |
| Ø70 | 20 × 12 | 7,5 | 62,5 | 4,9 | 74,9 |
| Ø80 | 22 × 14 | 9 | 71 | 5,4 | 85,4 |
| Ø100 | 28 × 16 | 10 | 90 | 6,4 | 106,4 |
Tolérances de la rainure — glissant, normal, serré
La largeur b de la rainure se tolérance selon le montage voulu, la clavette restant en h9. N9 dans l'arbre et JS9 dans le moyeu est le cas général ; P9 des deux côtés pour les charges alternées ; H9 / D10 pour une clavette coulissante.
| Montage | Rainure d'arbre | Rainure de moyeu | Quand le choisir |
|---|---|---|---|
| Ajustement glissant | H9 | D10 | Clavette coulissante — le moyeu doit pouvoir se déplacer axialement sur l'arbre (baladeurs, pignons mobiles). |
| Ajustement normal | N9 | JS9 | Le cas général. La clavette se monte et se démonte sans jeu de rotation sensible ; elle ne se promène pas. |
| Ajustement serré | P9 | P9 | La clavette est emmanchée et reste dans l'arbre — charges alternées, inversions de sens de rotation. |
Les écarts en micromètres de N9, P9 et JS9 pour chaque largeur se lisent dans le tableau des ajustements ISO 286. Une rainure fraisée sans indication est usinée en N9 dans l'arbre et JS9 dans le moyeu, et le devis le précise.
Formes A, B et AB — la rainure dépend de la fraise
| Forme | Bouts | Rainure | Usinage | Quand |
|---|---|---|---|---|
| A | arrondis | fermée aux deux extrémités | fraise deux tailles, en plongée | Le cas général : la clavette est tenue axialement par la rainure |
| B | droits | débouchante en bout d'arbre | fraise-disque | Bout d'arbre, montage par le bout ; la clavette doit être retenue par le moyeu ou une vis |
| AB | un rond, un droit | fermée d'un côté, ouverte de l'autre | fraise deux tailles puis disque | Bout d'arbre avec butée d'un côté |
| Clavette à talon (DIN 6887) | avec talon | rainure inclinée 1:100 | fraise, puis ajustage | Vieilles machines, poulies à chasser — pas de jeu, démontage par le talon |

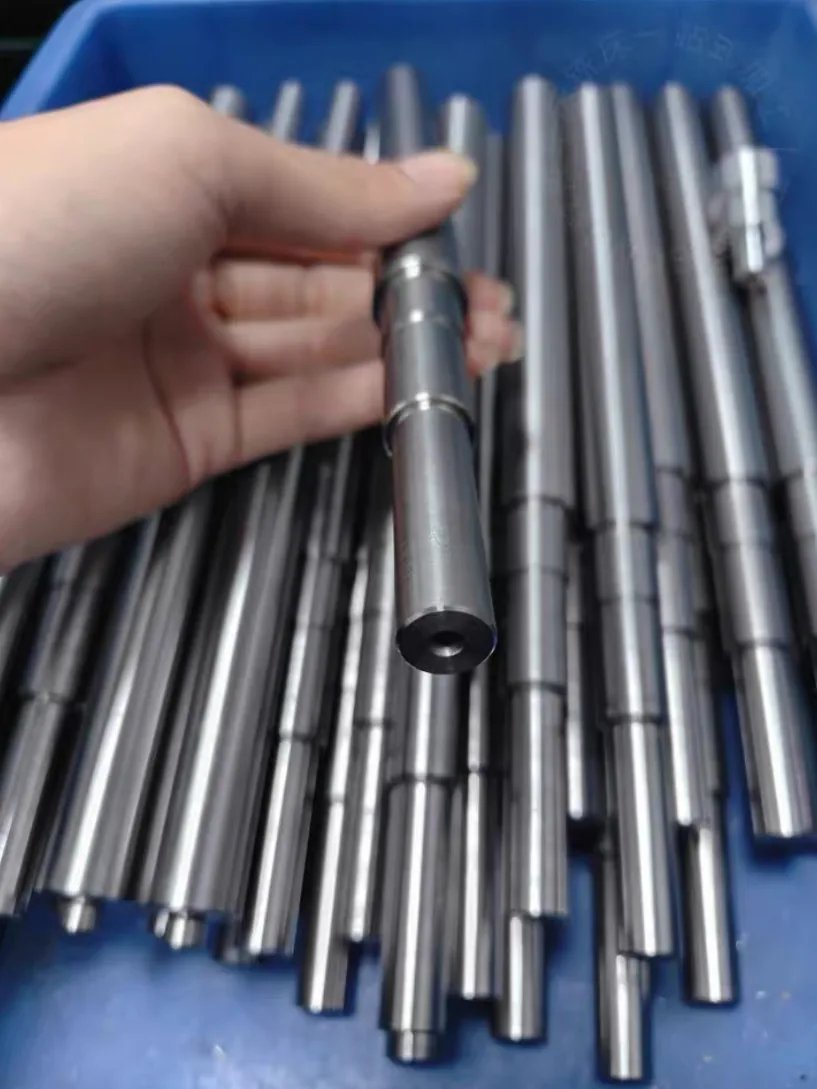

Sur plan — arbres, moyeux et clavettes que nous usinons
EKINSUN est un fabricant de pièces sur plan : arbres à clavette et bouts d'arbre moteur, accouplements rigides, engrenages et pièces de rechange refaites à l'identique, dès 1 pièce. Nous le disons sans détour : un arbre lisse en h6 et une clavette parallèle du commerce se trouvent chez tout distributeur ; ce qui suit est ce qui doit être usiné.
| Ce qu'il vous faut | Au catalogue ? | Ce que nous faisons |
|---|---|---|
| Arbre lisse de précision h6 coupé à longueur, clavette parallèle DIN 6885 en acier | Oui — distributeurs de transmission | Achetez-les là, ou demandez-nous, nous l'avons peut-être en stock ; le prix unitaire baisse avec la quantité. |
| Arbre épaulé avec portées rectifiées et rainure à une position précise | Non | Tourné, portées rectifiées en h6 ou k6, rainure fraisée en N9 ou P9, dès 1 pièce. |
| Moyeu, poulie ou accouplement alésé H7 avec rainure JS9 | Alésage lisse seulement | Alésé et rainuré sur plan ; accouplement rigide avec alésage et rainure à vos cotes. |
| Bout d'arbre moteur CEI 56 à 160 — Ø9 j6 avec clavette 3 × 3 jusqu'à Ø42 k6 avec 12 × 8 | Non — pièce de moteur | Refait sur plan ou d'après l'arbre usé : arbre à clavette sur mesure. |
| Clavette spéciale — longueur hors série, hauteur réduite, forme AB, en inox 1.4404 ou bronze | Non | Fraisée dans la matière du plan, largeur en h9. |
| Rainure usée ou matée à refaire sur un arbre existant | Non | Rainure refraisée à la taille supérieure avec clavette étagée, ou arbre refait neuf. |
| Un arbre dont vous ne connaissez que la cote restante au pied à coulisse | Non | Envoyez l'arbre ou ses cotes : la clavette se déduit du diamètre et de d − t1, et l'arbre est redessiné pour votre accord — ingénierie inverse. |
Un arbre, un moyeu ou une clavette hors catalogue ? Envoyez le plan ou un croquis avec diamètres, longueurs, portées et position de la rainure — ou l'arbre usé. Arbres et moyeux rainurés dès 1 pièce, prix dégressif dès dix pièces, devis en 12 heures.
Réponses rapides — rainure de clavette
Quelle clavette pour un arbre de 20 mm ?
6 × 6 selon DIN 6885, rainure de 3,5 mm dans l'arbre (cote restante 16,5 mm) et 2,8 mm dans le moyeu.
Quelle est la profondeur de rainure pour un arbre de 30 mm ?
t1 = 4 mm dans l'arbre et t2 = 3,3 mm dans le moyeu pour une clavette 8 × 7 ; cote restante 26 mm.
Quelle clavette pour un arbre de 50 mm ?
14 × 9, t1 5,5 mm, t2 3,8 mm, cote restante 44,5 mm ; longueur de 36 à 160 mm.
Comment mesurer une rainure de clavette ?
Par la cote restante d − t1 au pied à coulisse entre le fond de rainure et le diamètre opposé, et la largeur b au calibre ; dans un moyeu, d + t2. La profondeur t1 se déduit.
Quelle tolérance pour une rainure de clavette ?
N9 dans l'arbre et JS9 dans le moyeu sans indication ; P9 des deux côtés en montage serré ; H9 / D10 pour une clavette coulissante. Clavette en h9.
Qui usine des arbres à rainure de clavette sur plan en France ?
EKINSUN — fabricant de pièces sur plan qui tourne, rectifie et rainure arbres, moyeux et accouplements en C45, 42CrMo4, inox et aluminium, dès 1 pièce, livré droits payés en France, devis en 12 heures.
Tableaux liés : ajustements ISO 286 — H7, h6, k6, N9, P9 ; tolérances générales ISO 2768 ; douilles Taper Lock ; acier 42CrMo4 pour arbres.
Questions fréquentes — rainure de clavette
Selon DIN 6885 : 6 × 6 pour un arbre de 20 mm (plus de 17 à 22), rainure de 3,5 mm dans l'arbre et 2,8 mm dans le moyeu ; 8 × 7 pour 30 mm, avec 4 et 3,3 mm ; 12 × 8 pour 40 mm, avec 5 et 3,3 mm. La largeur b suit le diamètre, la hauteur h se répartit entre les deux profondeurs t1 et t2 avec le jeu radial.
Par la cote restante d − t1, mesurée entre le fond de la rainure et le diamètre opposé : 26 mm pour un arbre de 30 mm (30 − 4), 35 mm pour 40 mm. Dans le moyeu, c'est d + t2 : 33,3 mm pour un alésage de 30. La profondeur t1 seule ne se mesure pas directement ; la cote restante, si.
N9 dans l'arbre et JS9 dans le moyeu est l'ajustement normal : la clavette se monte à la main ou au maillet et ne se promène pas. P9 des deux côtés pour un montage serré sous charges alternées ou inversions de sens ; H9 dans l'arbre et D10 dans le moyeu pour une clavette coulissante. La largeur de la clavette elle-même est en h9.
La forme A a les bouts arrondis et se loge dans une rainure fraisée en bout, fermée aux deux extrémités — la clavette est tenue axialement par la rainure. La forme B a les bouts droits dans une rainure débouchante fraisée à la fraise-disque ; plus simple à usiner, mais la clavette doit être retenue autrement. La forme AB combine un bout rond et un bout droit.
Oui, et plus que la perte de section : le fond de rainure est une entaille. Sur un arbre de 30 mm, 4 mm de profondeur retirent 13 % du diamètre, et le coin du fond concentre les contraintes. C'est la raison du rayon en fond de rainure et de l'acier 42CrMo4 traité sur les arbres chargés ; une rainure plus longue que la clavette n'améliore rien.
Oui. Arbres en C45, 42CrMo4, inox 304 (1.4301) et 1.4404, aluminium 6061, portées en h6 ou k6, rainures fraisées aux cotes du tableau en N9 ou P9 ; alésages H7 avec rainure JS9 ou P9 dans les moyeux, poulies et accouplements ; clavettes spéciales en longueur ou en hauteur réduite — dès 1 pièce, devis en 12 heures.
