Erst bestimmen, dann bestellen
Der teuerste Fehler an dieser Stelle ist, nach dem Aussehen zu bestellen. Zwei Gewinde können auf den ersten Blick identisch wirken und trotzdem aus verschiedenen Normensystemen stammen — und wer sie zusammendreht, ruiniert in der Regel das Teil, das schwerer zu ersetzen ist. Ein Gewinde ist erst dann bestimmt, wenn Durchmesser, Steigung und Flankenwinkel bekannt sind, nicht wenn es „nach M14 aussieht“.
Die gute Nachricht: Sie brauchen dafür keine Lehrenkiste. Ein Messschieber und ein Foto reichen fast immer aus, um die Familie einzugrenzen, und den Rest übernehmen wir.
Drei Messungen, vier Familien
1. Außendurchmesser
Messschieber über die Gewindespitzen, am dicksten Punkt. Wichtig: bei Rohrgewinden ist die Nennweite kein Maß. G1/2 misst rund 21 mm, nicht 12,7 mm — die Zollangabe bezieht sich auf den ehemaligen Rohrinnendurchmesser, nicht auf das Gewinde. Wer diesen Punkt nicht kennt, sucht mit richtigen Zahlen im falschen Katalog.
2. Steigung oder Gangzahl
Bei metrischen Gewinden messen Sie den Abstand von Spitze zu Spitze in Millimetern. Bei Zollgewinden zählen Sie die Gänge auf einem Zoll und rechnen um: Steigung = 25,4 ÷ Gangzahl. Zählen Sie über mindestens einen halben Zoll und teilen Sie, sonst wird der Zählfehler größer als der Unterschied, den Sie suchen.
3. Zylindrisch oder kegelig
Messen Sie den Durchmesser am Anfang, in der Mitte und am Ende des Gewindes. Bleibt er gleich, ist das Gewinde zylindrisch (M, G, UNF, UNC). Nimmt er ab, ist es kegelig — R nach DIN EN 10226 und NPT nach ASME B1.20.1 verjüngen sich beide mit 1:16.
| Familie | Flankenwinkel | Steigung angegeben als | Form | Norm |
|---|---|---|---|---|
| Metrisch M | 60° | mm (M12×1,5) | zylindrisch | DIN 13 / ISO 261 |
| Whitworth-Rohr G | 55° | Gänge je Zoll | zylindrisch | DIN EN ISO 228-1 |
| Whitworth-Rohr R / Rc | 55° | Gänge je Zoll | kegelig 1:16 | DIN EN 10226 |
| NPT / NPTF | 60° | Gänge je Zoll | kegelig 1:16 | ASME B1.20.1 / B1.20.3 |
| UNC / UNF / UNEF | 60° | Gänge je Zoll | zylindrisch | ASME B1.1 |
| BSW / BSF (Altbestand) | 55° | Gänge je Zoll | zylindrisch | BS 84 |
Der Flankenwinkel ist der Punkt, an dem sich die Systeme endgültig trennen: 55° und 60° passen nie zusammen, auch wenn Durchmesser und Gangzahl übereinstimmen. Genau deshalb gibt es die Paarungen im nächsten Abschnitt.
Die Paarungen, die sich anfühlen wie ein Treffer
Diese Kombinationen lassen sich mehrere Gänge eindrehen. Das ist keine Bestätigung, sondern die Vorstufe des Schadens.
| Verwechslungspaar | ø / Steigung A | ø / Steigung B | Warum es täuscht |
|---|---|---|---|
| M14×1,5 ↔ 9/16-18 UNF | 14,000 / 1,500 mm | 14,2875 / 1,411 mm | 0,29 mm Durchmesser, 0,09 mm Steigung Unterschied — greift zwei bis drei Gänge |
| M10×1 ↔ 3/8-24 UNF | 10,000 / 1,000 mm | 9,525 / 1,058 mm | Beide „fühlen sich fein an“; das Zollgewinde ist das kleinere |
| M20×1,5 ↔ G1/2 | 20,000 / 1,500 mm | 20,955 / 1,814 mm | Beide sind Manometeranschlüsse nach EN 837-1 und sitzen nebeneinander im Regal |
| 1/2 BSP ↔ 1/2 NPT | 20,955 mm / 14 Gg. | 21,34 mm / 14 Gg. | Gangzahl identisch, Flankenwinkel 55° gegen 60° |
| 1/2 BSW ↔ 1/2 UNC | 12,7 mm / 12 Gg. | 12,7 mm / 13 Gg. | Gleicher Nenndurchmesser, ein Gang Unterschied, 55° gegen 60° |
| M6 ↔ 1/4-20 UNC | 6,000 / 1,000 mm | 6,35 / 1,270 mm | Klassiker bei importierten Baugruppen und Stativgewinden |
Die Faustregel: ein zylindrisches Gewinde muss sich über die volle Länge von Hand eindrehen lassen, ein kegeliges vier bis fünf Gänge, bevor der Schlüssel ansetzt. Alles, was „erst leicht, dann stramm“ geht, ist die falsche Norm — nicht zu wenig Drehmoment.
Vier Wege, zwei Gewinde zu verbinden
| Weg | Wann er der richtige ist | Wann nicht |
|---|---|---|
| Gedrehtes Zwischenstück (Adapter, Übergangsnippel) | Beide Seiten müssen unverändert bleiben — der Normalfall bei Maschinen, Ventilen und Messtechnik | Wenn der Bauraum keine zusätzliche Länge hergibt |
| Reduzierstück / Reduziernippel | Beide Gewinde gehören derselben Norm an, nur die Größe unterscheidet sich | Sobald zwei Normensysteme beteiligt sind |
| Eingesetzte Gewindebuchse | Das Innengewinde sitzt in einem Guss- oder Schweißteil, das nicht getauscht werden kann | Wenn die Wandstärke um die Bohrung zu gering ist |
| Aufbohren und neu schneiden | Wenn genug Material da ist und das Bauteil ohnehin ausgebaut wird — oft die günstigste Lösung | Bei Druckteilen, Gussgehäusen mit dünner Wand oder wenn Rückbau möglich sein muss |

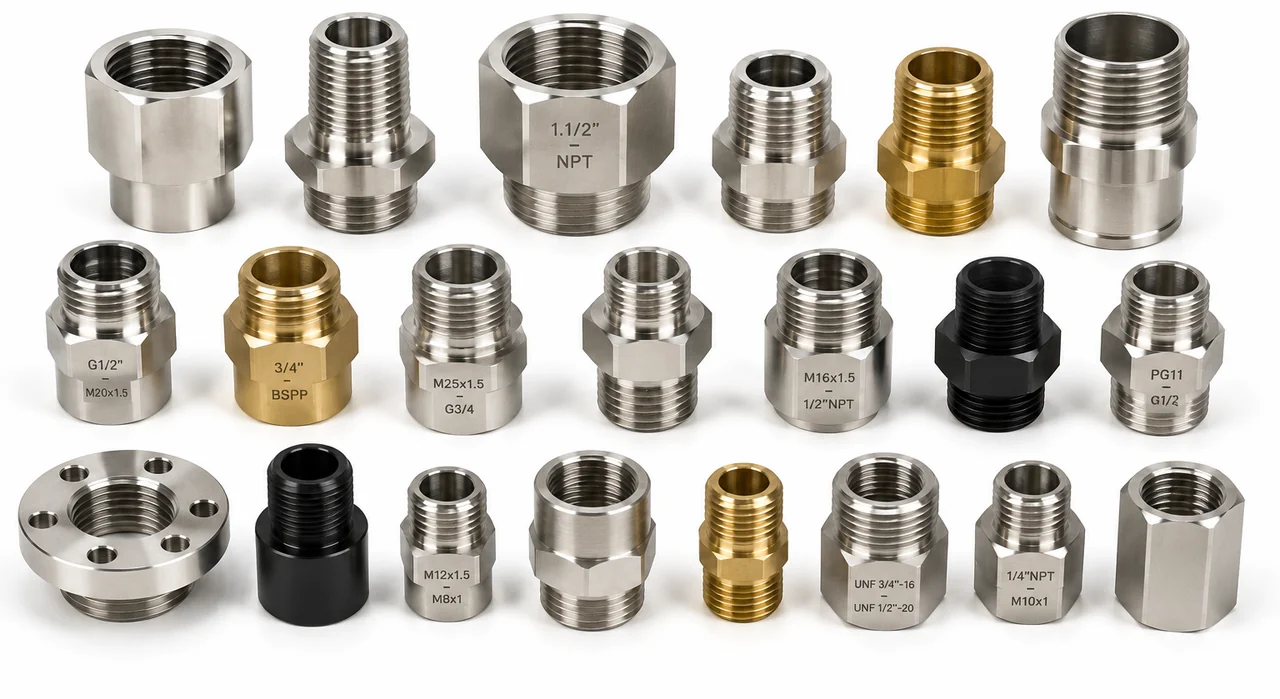

Bei der ersten Variante entscheidet die Bauform über den Namen, den Sie im Handel suchen müssen: beidseitig Außengewinde derselben Norm heißt Doppelnippel, beidseitig Außengewinde verschiedener Normen Übergangsnippel, Außen auf Innen Zwischenstück oder Verschraubungsadapter. Wir fertigen alle Bauformen — und die Kombinationen, die keinen Katalognamen haben, ebenso.
Was der Handel führt — und wo er aufhört
Ein Teil der Paarungen ist Lagerware, und Lagerware ist immer günstiger als ein gedrehtes Teil. Die Grenze verläuft nicht bei der Schwierigkeit, sondern bei der Stückzahl, die ein Händler absetzen kann.
| Ihre Paarung | Im Katalog? | Wie wir es machen |
|---|---|---|
| G-Innengewinde auf NPT-Außengewinde, Normgröße, Messing | Ja, Lagerware | Kaufen Sie es im Fachhandel — dafür brauchen Sie uns nicht |
| Metrisch auf metrisch, beide Regelgewinde, gängige Stufe | Ja, als Reduzierstück | Nur sinnvoll bei Sonderwerkstoff oder Sonderlänge |
| Gleicher Durchmesser, aber Regel- auf Feingewinde (z. B. M20×2,5 auf M20×1,5) | Selten, meist nur in wenigen Stufen | Jede Steigungspaarung, beide Enden einzeln gelehrt |
| Whitworth- oder BSF-Altgewinde auf metrisch | Praktisch nein | 55°-Profil wird geschnitten, nicht angenähert |
| Gewinde am Bauteil ist unbekannt und nicht mehr lieferbar | Nein — der Händler kann es nicht bestimmen | Altteil oder Foto mit Messschieber genügt, wir bestimmen es und fertigen das Gegenstück |
Steht Ihre Paarung in den ersten beiden Zeilen, sagen wir das offen — ein Lagerteil ist dann schneller und billiger. Ab der dritten Zeile wird gedreht.
Wann Sie gar keinen Adapter brauchen
Nicht jede klemmende Verschraubung ist ein Normproblem. Drei Fälle, in denen ein Adapter die falsche Antwort wäre:
Das Gewinde ist beschädigt, nicht anders. Wenn die ersten Gänge verformt sind, greift auch das richtige Gegenstück nicht. Nachschneiden mit Gewindebohrer oder Schneideisen löst das, ein Adapter nicht.
Es fehlt nur die Dichtung. Bei zylindrischen Gewinden — G und M — dichtet das Gewinde grundsätzlich nicht. Wenn eine Verbindung passt aber tropft, fehlt meistens der Dichtring oder der O-Ring, nicht das Zwischenstück.
Es gibt das Teil fertig. Gängige Übergänge wie 1/4 NPT auf G1/4 in Messing sind Lagerware und kosten wenige Euro. Wenn Ihre Kombination dazugehört, sagen wir Ihnen das — ein gedrehtes Teil wäre in dem Fall die teurere Lösung ohne jeden Vorteil.
Was wir brauchen — und was nicht
Sie brauchen keine CAD-Datei und keine technische Zeichnung. Für ein Angebot genügt eines der folgenden:
Zwei Fotos
Eines mit angelegtem Messschieber quer über die Gewindespitzen, eines längs mit einem Lineal daneben. Dazu die Angabe, welches Teil ins andere soll und ob die Verbindung dicht sein muss.
Die beiden Teile
Sicherster Weg bei Altbestand und unbekannten Normen. Wir vermessen beide Gewinde, bestimmen die Norm und schicken die Teile auf Wunsch zurück.
Eine Handskizze mit zwei Zahlen
Wenn beide Gewinde bekannt sind, reicht ein Satz: „G1/2 Außengewinde auf M20×1,5 Innengewinde, Edelstahl, 5 Stück, Gesamtlänge etwa 40 mm.“ Die Bestätigungszeichnung kommt von uns.
In jedem Fall bekommen Sie vor der Fertigung eine bemaßte Bestätigungszeichnung, auf der beide Gewinde mit Norm benannt sind. Erst wenn Sie die freigeben, wird gespant.
Ausführung und Werkstoffe
| Werkstoff | Kurzzeichen | Typischer Einsatz |
|---|---|---|
| Messing | CuZn39Pb3 / CW614N (US-Pendant ≈ C360) | Druckluft, Wasser, Messtechnik; sehr gut zerspanbar |
| Edelstahl 304 | 1.4301 | Allgemeiner Korrosionsschutz, Außeneinsatz |
| Edelstahl 303 | 1.4305 | Automatengerecht, wenn viel zerspant werden muss |
| Edelstahl 316L | 1.4404 | Seewasser, Chemie, Reinigungsmittel |
| Automatenstahl | 11SMn30 / 1.0715 | Günstig, verzinkt oder brüniert |
| Vergütungsstahl | 42CrMo4 / 1.7225 | Wenn der Adapter Last überträgt und nicht nur dichtet |
| Aluminium 6061 | AlMgSi1 / 3.3211 | Leichtbau, Prüfaufbauten, Niederdruck |
| Aluminium 7075 | AlZnMgCu1,5 / 3.4365 | Hochfest, wenn Gewicht und Festigkeit zugleich zählen |
| Titan Grade 5 | Ti-6Al-4V / 3.7165 | Leicht und seewasserfest |
Beide Gewinde werden vor dem Versand mit Lehrring beziehungsweise Lehrdorn geprüft. Werkstoffzeugnis nach EN 10204 3.1 und Maßprotokoll auf Wunsch.
Wenn Sie einen Gewindeadapter nach Maß anfertigen lassen wollen, ohne die Normen zu kennen, ist das ausdrücklich in Ordnung — das Bestimmen ist Teil der Arbeit. Die Anfertigung eines Zwischenstücks nach zwei ausgemessenen Gewinden gehört hier zum Tagesgeschäft, vom Einzelstück bis zur Serie.
Weiter im Detail: geht es speziell um Whitworth-Rohrgewinde gegen amerikanisches Rohrgewinde, steht die vollständige Maßtabelle auf BSP auf NPT Adapter. Für metrisch gegen Zoll allgemein siehe Gewindeadapter metrisch auf Zoll, für gleiche Norm in zwei Größen Gewindereduzierung. Existiert das Gegenstück gar nicht mehr, hilft Ersatzteile nach Muster.
Häufige Fragen zu nicht passenden Gewinden
| Zwei Gewinde passen nicht zusammen — was kann ich tun? | Bestimmen Sie zuerst beide Gewinde, danach entscheidet sich die Lösung fast von selbst. Es gibt vier Wege: ein gedrehtes Zwischenstück mit je einem Gewinde pro Ende, ein Reduzierstück wenn beide Gewinde derselben Norm angehören, eine eingesetzte Gewindebuchse wenn das Innengewinde in einem Gussteil sitzt das nicht getauscht werden kann, oder das Aufbohren und Neuschneiden der Bohrung wenn die Wandstärke es zulässt. Nur der erste Weg funktioniert, wenn beide Seiten unverändert bleiben müssen. |
| Wie bestimme ich ein unbekanntes Gewinde ohne Lehren? | Drei Messungen genügen fast immer. Erstens der Außendurchmesser mit dem Messschieber über den Gewindespitzen. Zweitens die Steigung: bei metrischen Gewinden der Abstand zweier Spitzen in Millimetern, bei Zollgewinden die Anzahl der Gänge auf einem Zoll, umgerechnet mit 25,4 geteilt durch die Gangzahl. Drittens die Frage, ob der Durchmesser über die Länge gleich bleibt oder abnimmt — kegelige Gewinde wie R und NPT verjüngen sich mit 1:16. Ein Foto mit angelegtem Messschieber und ein zweites mit angelegtem Lineal reichen uns in den meisten Fällen. |
| Warum lässt sich ein falsches Gewinde manchmal mehrere Umdrehungen eindrehen? | Weil einige Paarungen im Durchmesser und in der Steigung dicht beieinanderliegen. 9/16-18 UNF misst 14,2875 mm bei 1,411 mm Steigung, M14×1,5 misst 14,000 mm bei 1,500 mm — beides passt scheinbar. Nach zwei bis drei Gängen läuft die Abweichung auf, das Gewinde klemmt und die Flanken werden umgewalzt. Das beschädigte Teil ist danach meist das teurere von beiden. |
| Ist M20×1,5 dasselbe wie G1/2? | Nein, obwohl beide an Manometern vorkommen und fast gleich aussehen. M20×1,5 hat 20,000 mm Außendurchmesser und 1,5 mm Steigung bei 60° Flankenwinkel. G1/2 hat 20,955 mm Außendurchmesser und 14 Gänge je Zoll, also 1,814 mm Steigung, bei 55° Flankenwinkel. Der knappe Millimeter Unterschied genügt, damit die Verbindung anfangs greift und dann klemmt. |
| Wo kann man ein Zwischenstück für zwei unterschiedliche Gewinde anfertigen lassen? | Genau hier — EKINSUN ist ein Hersteller für Gewindeadapter nach Maß. Schicken Sie beide Teile oder Fotos mit angelegtem Messschieber; wir bestimmen die Normen, bestätigen sie Ihnen schriftlich und drehen dann das Zwischenstück. Angebot in 12 Stunden, ab 1 Stück, ohne CAD-Datei. Stellt sich heraus, dass es die Paarung als Katalogteil gibt, sagen wir Ihnen das — Lagerware ist immer günstiger. |
| Welche Firma kann ein unbekanntes Gewinde bestimmen und nachbauen? | Ein Betrieb, der Gewinde einzeln auf der Drehmaschine schneidet und Lehrringe sowie Lehrdorne für mehrere Normensysteme im Haus hat. Fragen Sie konkret danach, ob das Gewinde vor dem Versand gelehrt wird, ob es Werkzeugkosten gibt und ob Sie eine bemaßte Bestätigungszeichnung bekommen, bevor gefertigt wird. Bei EKINSUN sind alle drei Punkte Bestandteil des Auftrags. |
