Die sechs Anschlüsse nach EN 837-1 — und was dazwischen fehlt
Für Rohrfedermanometer führt EN 837-1 die Anschlüsse G1/8 B, G1/4 B, G1/2 B, M20×1,5 sowie 1/4 NPT und 1/2 NPT. Damit sind die Geräte abgedeckt. Nicht abgedeckt ist die andere Seite: der Prüfstand mit 7/16-20 UNF, der Drucksensor mit M12×1,5, die Altanlage mit R 1/4, die Hydraulikleitung mit ORFS.
Genau in dieser Lücke entsteht der Bedarf. Die gängigen Übergänge — G1/2 auf G1/4 in Messing etwa — sind Lagerware und kosten wenige Euro. Sobald aber eine Seite aus dem Manometerkatalog und die andere aus einer beliebigen Maschine kommt, endet die Auswahl, und es beginnt die Frage nach der Baulänge, dem Werkstoff und der Frage, an welchem Ende überhaupt gedichtet wird.
Wo dichtet es? Die Tabelle, die im Datenblatt fehlt
Das ist der Punkt, an dem die meisten undichten Messstellen entstehen — nicht am Drehmoment, sondern an einer Verwechslung der Dichtart.
| Anschluss | Form | Dichtet über | Was schiefgeht |
|---|---|---|---|
| G1/8 B, G1/4 B, G1/2 B | zylindrisch, 55° | Dichtring oder Profildichtung an der Planfläche — nie im Gewinde | Hanf oder Dichtband wird aufgewickelt; hält kurz, weitet die Aufnahme |
| M20×1,5 | zylindrisch, 60° | Dichtring an der Planfläche | Wird mit G1/2 verwechselt — 20,00 gegen 20,955 mm |
| 1/4 NPT, 1/2 NPT | kegelig 1:16, 60° | im Gewinde, mit Dichtmittel | Endstellung nicht wählbar — Zifferblatt steht schief |
| R 1/4, R 1/2 | kegelig 1:16, 55° | im Gewinde | Wird für NPT gehalten; 55° gegen 60° |
| JIC 37° | zylindrisch mit Konus | an der 37°-Kegelfläche, nicht am Gewinde | Mit Dichtring zusätzlich abgedichtet — dann trägt der Konus nicht mehr |
Für den Adapter folgt daraus eine klare Regel: jedes Ende bekommt die Dichtform, die zu seiner Norm gehört — Freistich und Anlagefläche am zylindrischen Ende, sauberer Kegelauslauf am kegeligen. Ein Adapter, der an beiden Enden gleich aussieht, ist an einem davon falsch.
Das Zifferblatt zeigt zur Wand
Der häufigste Ärger bei kegeligen Anschlüssen: das Gerät wird dicht, aber es steht schief. Beim Kegelgewinde ist der Endwinkel nicht wählbar — das Manometer bleibt dort stehen, wo die Flanken tragen. Eine Vierteldrehung zurück, damit man ablesen kann, heißt undicht; eine Vierteldrehung weiter heißt überdreht.
Die konstruktive Lösung liegt im Adapter, nicht im Anzugsmoment: kegeliges Gewinde zur Maschine, zylindrisches Gewinde mit Dichtring zum Gerät. Das kegelige Ende verschwindet fest im Anschluss, das Manometer wird auf dem zylindrischen Ende ausgerichtet und über den Dichtring angezogen — die Dichtwirkung hängt dann nicht mehr vom Winkel ab. Wo das nicht geht, ist ein Zwischenstück mit Überwurfmutter die zweite Wahl.
EN 837-2: 75 Prozent statisch, 65 Prozent dynamisch
Die Einbau-Empfehlungen nach EN 837-2 begrenzen die Dauerbelastung eines Rohrfedermanometers auf 75 % des Skalenendwerts bei statischer und 65 % bei dynamischer Belastung. Wer ein 0–100 bar-Gerät dauerhaft bei 90 bar betreibt, verliert nicht sofort die Anzeige, aber die Feder ermüdet und der Nullpunkt wandert.
Zwei Punkte, die den Adapter betreffen: Bei heißem Medium gehört eine Messstrecke, ein Wassersackrohr oder ein Druckmittler zwischen Prozess und Gerät — die Rohrfeder verträgt die Prozesstemperatur meist nicht. Und bei pulsierendem Druck ist eine Drossel die richtige Antwort, keine straffere Verschraubung.
Totvolumen — bei statischem Druck egal, bei dynamischem nicht
Ein häufiger Einwand lautet, der Adapter verlängere die Messstrecke und verfälsche damit den Wert. Bei statischem Druck stimmt das nicht: Der Druck stellt sich im gesamten verbundenen Volumen gleich ein, ob der Kanal nun 5 oder 50 mm lang ist.
Bei dynamischer Messung ändert sich das Bild. Ein langer, dünner Kanal wirkt zusammen mit dem Gerätevolumen als Dämpfungsglied: Spitzen werden abgeflacht, die Anzeige läuft hinterher. Wer eine Druckspitze messen will, braucht deshalb einen kurzen Adapter mit großzügiger Bohrung.
Umgekehrt lässt sich derselbe Effekt gezielt einsetzen. Zappelt die Anzeige an einer Pumpe so stark, dass man nichts ablesen kann, legen wir eine definierte Drosselbohrung in den Adapter — ein Dämpfer, der nichts kostet, nicht ausfällt und den Mittelwert nicht verschiebt. Nennen Sie uns dafür, ob Sie statisch oder dynamisch messen; danach richtet sich der Bohrungsdurchmesser.
Der Schlüssel gehört an den Sechskant, nie ans Gehäuse
Ein Manometer wird am Sechskant des Anschlusses angezogen. Wer stattdessen das Gehäuse als Hebel benutzt — weil der Schlüssel gerade nicht passt — überträgt das Moment über die Rohrfeder. Das Gerät wird trotzdem dicht und zeigt zunächst richtig an; der Nullpunkt wandert oft erst Tage später, und dann sucht niemand mehr die Ursache bei der Montage.
Praktische Konsequenz für den Adapter: Die Schlüsselfläche muss dort sitzen, wo im eingebauten Zustand noch ein Schlüssel ansetzen kann. Wenn Sie uns sagen, wie eng es wird, legen wir Schlüsselweite und Position entsprechend — das kostet nichts extra und erspart genau diesen Fehler.
Katalogteil oder gedreht — die ehrliche Abgrenzung
| Was Sie brauchen | Im Katalog? | Wie wir es machen |
|---|---|---|
| G1/2 außen auf G1/4 innen, Messing | Ja, Lagerware | Kaufen Sie es im Fachhandel — dafür brauchen Sie uns nicht |
| M20×1,5 auf 7/16-20 UNF oder ein anderes Aufnehmergewinde | Praktisch nie | Beide Enden einzeln gedreht und gelehrt |
| Vorgegebene Baulänge, weil das Gerät sonst anstößt | Nein | Länge und Schlüsselposition nach Ihrer Einbausituation |
| Definierte Drosselbohrung zur Dämpfung | Nur als separates Bauteil | In den Adapter integriert, Durchmesser nach Ihrer Messart |
| O-Ring-Freistich statt Flachdichtung am Gerätesitz | Selten | Nut nach Ihrer Schnurstärke eingestochen |
| Edelstahl 1.4404 als Einzelstück für einen Prüfaufbau | Oft nur ab Mindestabnahme | Ab 1 Stück, ohne Werkzeugkosten |
| Anschluss an einer Anlage, deren Hersteller es nicht mehr gibt | Nein | Am Muster bestimmt, dann gefertigt |
Drei Fälle aus der Messtechnik
„Der Aufnehmer hat 7/16-20 UNF, die Prüfkammer M14×1,5 — und beides liegt gefährlich nah beieinander.“
Adapter mit M14×1,5 außen und 7/16-20 UNF innen, O-Ring-Freistich geräteseitig. Beide Gewinde werden vor dem Versand gelehrt, weil die Paarung genau zu den Fast-Treffern gehört.
„Das Manometer zappelt so stark, dass sich nichts ablesen lässt.“
Zwischenstück mit Drosselbohrung im Kanal statt eines zusätzlichen Dämpfungsventils — ein Teil weniger in der Leitung und eine Undichtigkeitsstelle weniger.
„Das Ersatzmanometer hat 1/2 NPT, im Block sitzt G1/2 — und es steht danach quer.“
Kegeliges NPT zum Gerät, zylindrisches G1/2 mit Dichtring zum Block, Baulänge so gewählt, dass das Zifferblatt nach dem Anziehen frei ausgerichtet werden kann.

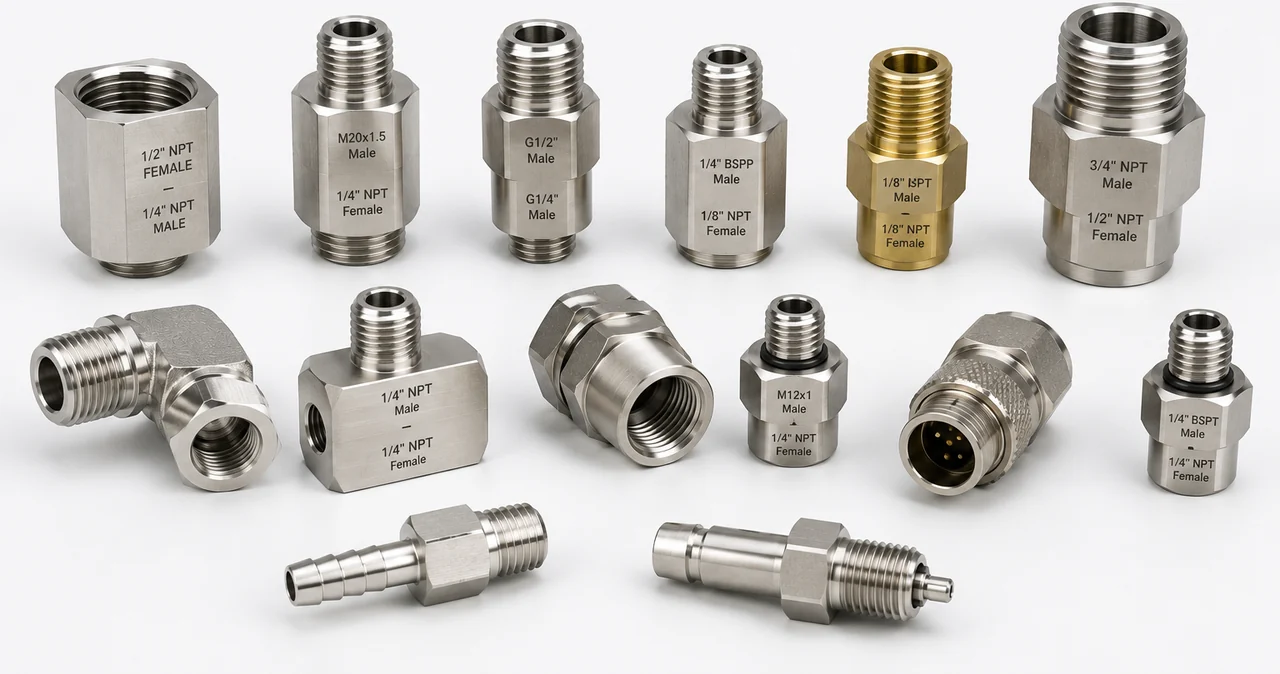

Werkstoffe für Manometer- und Sensoradapter
| Werkstoff | Kurzzeichen | Wofür geeignet |
|---|---|---|
| Messing | CuZn39Pb3 / CW614N (US-Pendant ≈ C360) | Standard für Luft, Wasser, Hydrauliköl; sehr gut zerspanbar |
| Edelstahl 304 | 1.4301 | Allgemeiner Korrosionsschutz, Außen- und Reinraumnähe |
| Edelstahl 303 | 1.4305 | Automatengerecht bei feinen Bohrungen und kleinen Gewinden |
| Edelstahl 316L | 1.4404 | Chemie, Seewasser, Dampf und CIP-Reinigung |
| Aluminium 6061 | AlMgSi1 / 3.3211 | Leichte Prüfaufbauten, Niederdruck, Fluglageaufbauten |
| Aluminium 7075 | AlZnMgCu1,5 / 3.4365 | Hochfest bei dünnwandigen Adaptern; für Dauerfeuchte weniger geeignet als 6061 |
| Titan Grade 5 | Ti-6Al-4V / 3.7165 | Leicht und beständig, Sonderanwendungen in Prüftechnik und Marine |
Was wir für ein Angebot brauchen: das Gewinde am Gerät, das Gewinde an der Maschine, das Medium, den Messbereich und die Angabe, ob statisch oder dynamisch gemessen wird. Kennen Sie eines der Gewinde nicht, genügt ein Foto mit angelegtem Messschieber — wie das geht, steht auf Zwei Gewinde passen nicht zusammen.
Wenn Sie einen Manometeradapter nach Maß anfertigen lassen möchten, ist die Sondergröße der Normalfall und nicht die Ausnahme. Die Sonderanfertigung von Adaptern für Manometer, Druckaufnehmer und Sensoren läuft hier ab Losgröße 1 ohne Werkzeugkosten — vom Einzelstück für den Prüfaufbau bis zur Serie für die Anlagendokumentation.
Verwandte Seiten: für die vollständige Maßtabelle Whitworth gegen NPT siehe BSP auf NPT Adapter; für Hochdruck und Schlauchanschlüsse Hydraulikverschraubungen; wenn die Messstelle durch eine Wand geht Schottverschraubung nach Maß; für metrisch gegen Zoll allgemein Gewindeadapter metrisch auf Zoll.
Häufige Fragen zu Manometeradaptern
| Welche Anschlussgewinde haben Manometer? | EN 837-1 führt für Rohrfedermanometer die Anschlüsse G1/8 B, G1/4 B und G1/2 B sowie M20×1,5, dazu 1/4 NPT und 1/2 NPT. In der Praxis begegnen Ihnen daneben Gerätegewinde, die aus anderen Baugruppen stammen — Sensoren mit M12×1,5, Aufnehmer mit 7/16-20 UNF oder ältere Anlagen mit R-Gewinde. Genau diese Kombinationen sind es, die kein Katalog vollständig führt. |
| Dichtet ein G1/2-Anschluss im Gewinde? | Nein. Zylindrische Gewinde — G nach DIN EN ISO 228-1 und metrische M-Gewinde — dichten grundsätzlich nicht im Gewinde, sondern über einen Dichtring, eine Profildichtung oder eine plane Anlagefläche. Kegelige Gewinde wie R und Rc nach DIN EN 10226 sowie NPT nach ASME B1.20.1 dichten dagegen in den Flanken selbst. Wer Hanf oder Dichtband auf ein G-Gewinde wickelt, behebt das Symptom und beschädigt auf Dauer die Aufnahme. |
| Das Zifferblatt zeigt nach dem Anziehen zur Wand — was tun? | Bei einem kegeligen Gewinde ist der Endwinkel nicht wählbar: Das Gerät bleibt dort stehen, wo es dicht wird, und eine Vierteldrehung zurück bedeutet undicht. Die saubere Lösung ist ein Adapter, der das kegelige Gewinde zur Maschine hin trägt und geräteseitig ein zylindrisches Gewinde mit Dichtring anbietet. Dann lässt sich das Manometer ausrichten und über den Dichtring anziehen, ohne dass die Dichtwirkung vom Winkel abhängt. |
| Verfälscht ein Adapter die Druckmessung? | Bei statischem Druck nicht — der Druck stellt sich im gesamten verbundenen Volumen gleich ein, unabhängig von der Länge des Kanals. Bei dynamischer Messung dagegen wirkt ein langer, dünner Kanal als Dämpfungsglied: Druckspitzen werden abgeflacht und die Anzeige läuft der Wirklichkeit hinterher. Genau dieser Effekt lässt sich auch absichtlich nutzen, indem eine definierte Drosselbohrung in den Adapter gelegt wird, um eine zappelnde Anzeige zu beruhigen. |
| Wo kann man einen Manometeradapter in einer Sondergröße anfertigen lassen? | Genau hier — EKINSUN ist ein Hersteller für Gewindeadapter nach Maß. Nennen Sie das Gewinde am Gerät, das Gewinde an der Maschine, das Medium und den Messbereich, oder schicken Sie beide Teile. Angebot in 12 Stunden, ab 1 Stück, Lieferung weltweit. Ist Ihre Kombination gängige Lagerware — etwa G1/2 auf G1/4 in Messing — sagen wir Ihnen das, denn ein Katalogteil ist dann günstiger. |
| Welche Firma fertigt Adapter für Druckaufnehmer und Sensoren? | Drehereien, die Gewinde einzeln schneiden und die Dichtstelle mitkonstruieren, statt nur zwei Gewinde aneinanderzusetzen. Fragen Sie danach, ob der Lieferant den Dichtsitz je Ende festlegt, ob er nach dem Bohrungsdurchmesser für Ihre Messart fragt und ob Sie vor der Fertigung eine bemaßte Bestätigungszeichnung erhalten. Bei EKINSUN gehört alles drei zum Auftrag. |
