Vous cherchez à faire fabriquer un goujon que personne ne tient en stock ? Longueur intermédiaire, diamètre au-delà du catalogue, deux filetages différents, pas fin, pas à gauche, matière imposée — fabricant à façon, EKINSUN usine vos goujons à l'unité comme en petite série, sur plan, croquis ou échantillon. Aucun fichier CAO n'est exigé. Devis en 12 heures.
Quel goujon devez-vous faire fabriquer ?
« Goujon » désigne plusieurs pièces différentes selon le métier. Identifiez la vôtre ici — c'est la première ligne de votre demande de prix.
// Goujon prisonnier
Fileté aux deux extrémités, avec une portée lisse au milieu. Un bout se visse à demeure dans un taraudage (le bâti), l'autre reçoit un écrou. C'est le goujon des culasses, brides, carters et échangeurs. Normes usuelles : DIN 938, DIN 939, DIN 835 — voir le tableau d'implantation plus bas.
→ Page dédiée : implantations chiffrées M6–M64, montage, extraction d'un goujon cassé
// Goujon double filetage
Deux filetages de diamètres ou de pas différents aux deux bouts — côté A en M30 x 3,5, côté B en M20 x 2,5, par exemple. La pièce sert alors à assurer une liaison mécanique entre deux éléments taraudés de tailles différentes. Aucun catalogue ne couvre ces combinaisons : elles se fabriquent à la demande.
// Tige filetée & tirant
Filetée sur toute la longueur (type DIN 976) ou seulement aux extrémités : le tirant sert à serrer un empilage de pièces — brides, paliers, presses, bâtis. Longueur libre, ce qui est justement ce que le commerce ne fait pas.
→ Page dédiée : charges admissibles M8–M64, fût lisse, pièce d'adaptation en traction
// Goujons à géométrie particulière
Six pans ou méplats au milieu pour le montage à la clé, portée lisse d'une longueur imposée, extrémité chanfreinée ou pointue, perçage transversal pour goupille, trou de centre. Tout cela se programme au tour.
Le six pans central visible ci-dessus mérite un mot, car c'est une demande fréquente et une bonne idée : il permet de bloquer le goujon à la clé pendant le vissage, au lieu de le serrer par ses filets avec deux écrous en contre — méthode qui marque le filetage et fatigue la pièce. Si votre montage impose un couple d'implantation précis, demandez-le : il ne coûte qu'une opération de fraisage.
Et si vous hésitez encore entre goujon, manchon et adaptateur — c'est-à-dire si la question est « comment relier mes deux filetages » plutôt que « quel goujon » —, notre guide de décision tranche en quatre lignes selon vos deux extrémités.
Votre pièce n'entre dans aucune case ? C'est fréquent, et ce n'est pas un problème : nous fabriquons d'après la géométrie, pas d'après une référence. Envoyez un croquis ou une photo cotée — nous vous dirons dans la journée si c'est faisable et à quel prix.
Goujon prisonnier : DIN 938, DIN 939 ou DIN 835 ?
C'est la question qui bloque le plus de demandes, et la réponse tient en une idée : ces trois normes décrivent la même pièce et ne diffèrent que par la longueur du côté qui se visse dans le bâti — la longueur d'implantation. Ce n'est pas un choix esthétique : il dépend de la matière qui reçoit le goujon.
| Norme | Longueur d'implantation | Matière du bâti visée | Pourquoi |
|---|---|---|---|
| DIN 938 | ≈ 1 × d | Acier, fonte grise | Matière résistante : peu de filets suffisent à reprendre l'effort |
| DIN 939 | ≈ 1,25 × d | Fonte légère, alliages intermédiaires | Compromis courant quand le bâti est moins résistant que l'acier |
| DIN 835 | ≈ 2 × d | Aluminium et matières tendres | Il faut davantage de filets en prise, sinon le taraudage s'arrache avant le goujon |
| DIN 976 | Filetée sur toute la longueur | — | Tige filetée : ce n'est plus un prisonnier, les deux bouts sont identiques |
| Hors norme | La longueur que vous voulez | Cas particuliers | Bâti mince, reprise sur taraudage existant usé, contrainte d'encombrement |
Concrètement : un goujon M12 en DIN 938 s'implante sur environ 12 mm, en DIN 939 sur 15 mm, en DIN 835 sur 24 mm — le tableau complet M6 à M64 est sur la page goujon prisonnier. Si votre bâti est en aluminium et que vous montez un goujon à implantation courte, c'est le taraudage qui lâchera — c'est l'erreur classique sur les carters et les blocs alu.
Vous ne savez pas quelle norme votre plan exige ? Donnez-nous simplement la matière du bâti et le diamètre : nous proposons l'implantation, vous validez. Et si le taraudage existant est déjà usé ou repris, dites-le — un goujon à implantation allongée ou à diamètre d'implantation majoré est une réparation classique que nous fabriquons régulièrement.
Ce que le commerce tient en stock — et là où notre fabrication commence
Pour ne pas vous faire perdre de temps : si votre besoin est un goujon acier zingué M8 à M16, DIN 939, dans une longueur courante, le négoce de visserie l'a en rayon. Achetez-le, ce sera plus rapide et moins cher. Notre travail commence à la ligne suivante.
| Votre besoin | En stock au négoce ? | La réponse |
|---|---|---|
| M8–M16, DIN 938/939, acier zingué ou inox, longueur standard | Oui, en général | Achat en distribution |
| Longueur intermédiaire — celle qui tombe entre deux références catalogue | Non | Fabrication à la longueur exacte |
| Au-delà de M24 — M27, M30, M36, M42, M48, M64 | Rare, délais longs | Fabrication à l'unité |
| Deux filetages différents aux deux bouts | Jamais | Goujon double filetage |
| Pas fin (M20×1,5) ou pas à gauche | Pratiquement jamais | Pas fin · Pas à gauche |
| Six pans central, méplats, perçage de goupille | Non | Fabrication sur plan |
| Matière imposée — 42CrMo4 traité, 316L, titane, laiton | Très limité | Fabrication sur plan |
| Goujon d'une machine ancienne, référence disparue | Non | Reproduction par ingénierie inverse |
Capacités de fabrication
| Paramètre | Ce que nous couvrons |
|---|---|
| Diamètres | M4 à M64 couramment, au-delà sur étude ; filetages impériaux UNC/UNF, BSW et gaz sur demande |
| Longueurs | Libres — de quelques dizaines de millimètres au tirant de plus d'un mètre selon la géométrie |
| Pas | Gros, fin, et pas hors norme : le filetage est tourné à l'outil, il ne dépend d'aucune molette de série |
| Sens | À droite, à gauche, ou un bout de chaque côté (tendeur) |
| Tolérance de filetage | 6g par défaut, autre classe sur plan ; contrôle au calibre bague pas/ne passe pas |
| Quantité | À partir de 1 pièce — nous fabriquons à la pièce comme en petite série, sans frais d'outillage ; paliers chiffrés jusqu'à la série |
Matières et classes de résistance
| Matière | Quand la choisir |
|---|---|
| 42CrMo4 (42CD4 · 1.7225) | Classes 10.9 et 12.9, fatigue, chocs, gros diamètres — l'acier de référence du goujon fortement chargé |
| C45 (XC48 · 1.0503) | Charge modérée : moins cher, largement suffisant quand le 42CrMo4 est surdimensionné |
| Inox A2 (304 / 1.4301) | Corrosion courante, extérieur, agroalimentaire |
| Inox A4 (316L / 1.4404) | Milieu marin, chlorures, chimie — classes A4-70 / A4-80, grippage et passivation |
| Laiton | Raccordement, pièces amagnétiques, contact électrique |
| Aluminium 6061 / 7075 | Quand la masse prime sur la charge |
| Titane Grade 5 | Rapport résistance/masse, tenue à la corrosion |
Protection de surface : brunissage, phosphatation, revêtement lamellaire de zinc. Attention au zingage électrolytique sur les classes 10.9 et 12.9 — risque de fragilisation par l'hydrogène, qui impose un dégazage à l'étuve dans le délai prescrit par l'ISO 4042. Nous recommandons le zinc lamellaire sur ces classes. Certificat matière 3.1 selon EN 10204 sur demande, à préciser au devis : il ne peut pas être ajouté après fabrication.
Comment nous fabriquons vos goujons

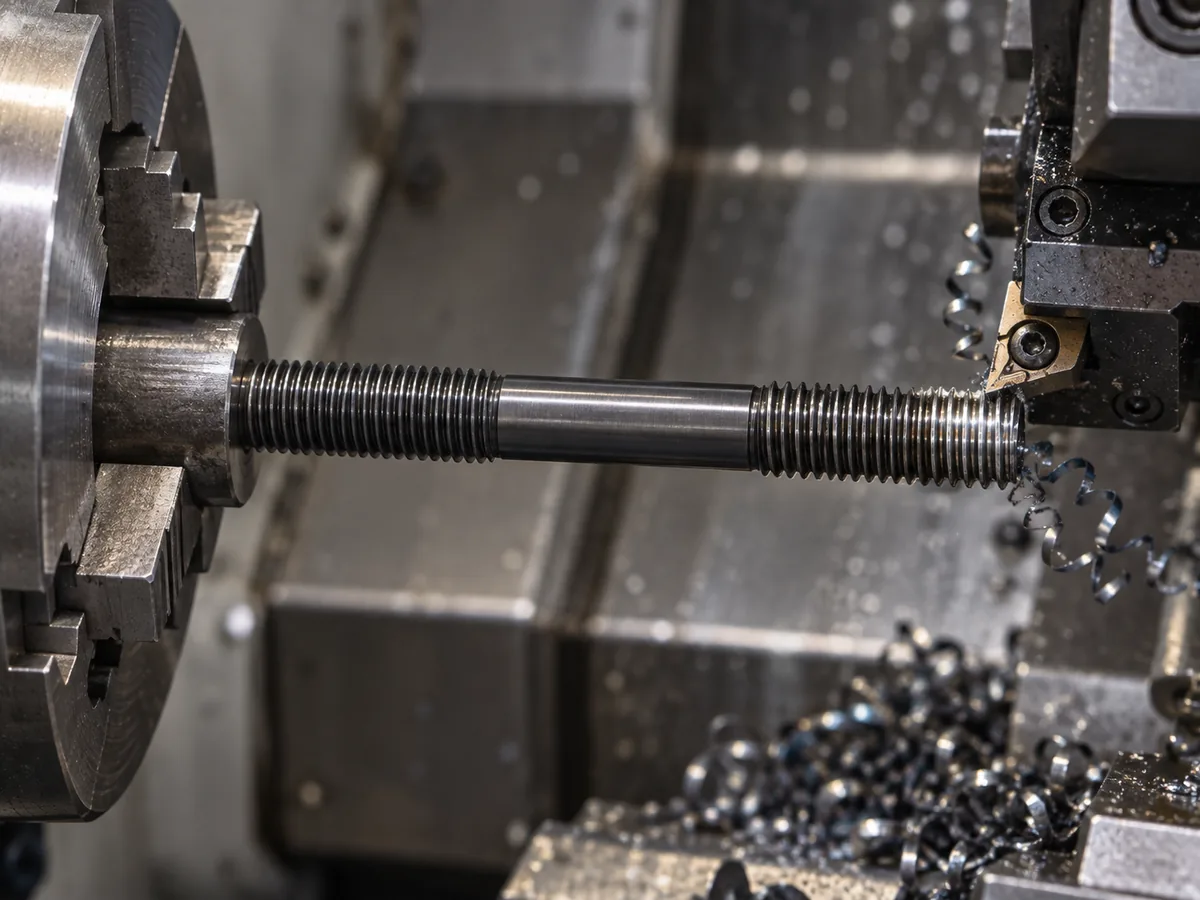

Tournage CNC de la pièce dans la barre, puis filetage à l'outil sur le même montage. Cette méthode a une conséquence directe pour vous : aucune combinaison diamètre-pas-longueur n'est « impossible », puisqu'il n'y a pas de molette ni de filière à posséder. C'est ce qui permet de sortir un M27×2 à gauche de 340 mm de long aussi facilement qu'un M12 standard.
- Coaxialité — sur un goujon à deux filetages, les deux bouts sont usinés dans la même prise ; c'est ce qui garantit leur alignement
- Rayons de raccordement — nous soignons la sortie de filet, zone d'amorce de rupture en fatigue sur les goujons très sollicités
- Contrôle — calibre bague sur les filetages, dimensionnel sur colonne de mesure, rapport sur demande
- Filetage tourné par défaut, roulage étudié sur les séries à forte sollicitation en fatigue
Pas de plan ? C'est le cas le plus courant
La grande majorité des goujons que nous fabriquons arrivent sans fichier CAO. Trois entrées possibles, toutes suffisantes :
- Un croquis à main levée avec les diamètres, les pas et les longueurs filetées
- Une photo de l'ancien goujon avec un pied à coulisse posé dessus — même cassé en deux, il reste mesurable
- La pièce d'origine expédiée : nous relevons la géométrie, reconstruisons le plan et vous la renvoyons avec les neuves
Dans les trois cas, vous validez le plan avant que la machine ne démarre, et le plan reste archivé pour vos réassorts. C'est la même méthode que pour nos pièces de rechange sur échantillon.
Votre goujon a cassé en service ? Dites-nous où et dans quelles circonstances. Une rupture en sortie de filet, une rupture sous la tête d'implantation ou une rupture au milieu ne racontent pas la même histoire — et la pièce de remplacement peut souvent être améliorée : montée en classe, rayon de raccordement revu, ou matière changée. Refabriquer à l'identique une pièce qui a cassé deux fois n'a pas de sens.
Où l'on retrouve nos goujons
| Secteur | Demande typique |
|---|---|
| Machines-outils, rénovation | Goujon de machine ancienne, référence disparue, reproduit d'après l'ancien |
| Matériel agricole, TP | Goujon de lame, d'attelage, de vérin — pièce d'usure en 42CrMo4 |
| Brides, échangeurs, tuyauterie | Tirants et goujons prisonniers en longueur imposée, inox A4 |
| Moteurs, culasses | Goujon prisonnier d'implantation particulière, bâti alu → DIN 835 |
| Bâtis, presses, structures | Tirants longs, tiges filetées hors dimensions |
| Bancs d'essai, machines spéciales | Goujons à géométrie propre au projet, à l'unité |
Les quatre questions de votre demande de devis — répondues ici
Une demande de devis pour la fabrication d'un goujon se termine presque toujours par les mêmes quatre points. Autant y répondre avant que vous ayez à les poser.
| Votre question | Notre réponse |
|---|---|
| La faisabilité de la fabrication | Confirmée sous 12 heures, avec les réserves techniques s'il y en a. Un goujon fileté aux deux bouts, même avec deux diamètres et deux pas différents, ne pose pas de difficulté de principe : c'est du tournage et du filetage à l'outil. Si votre géométrie impose un compromis — longueur filetée qui ne laisse pas assez de portée lisse, coaxialité difficile à tenir, rayon de sortie de filet trop faible pour la charge — nous vous le disons dans la réponse, pas après la commande |
| Le prix unitaire | Chiffré à la quantité demandée, y compris pour 1 pièce, et accompagné de paliers (1 / 5 / 20 / 50) pour que vous voyiez à partir de quand le prix unitaire décroche. Aucun frais d'outillage : un goujon ne demande ni moule ni molette spécifique |
| Le délai de réalisation | Indiqué dans le devis, pas « à confirmer ». En pratique, comptez 5 à 10 jours ouvrés de fabrication pour un goujon usiné, plus le transport. Un traitement thermique ou un revêtement ajoute son propre délai, que nous chiffrons séparément pour que vous voyiez ce qui coûte du temps |
| Les frais de port | Ligne distincte dans le devis, jamais fondue dans le prix pièce. Expédition par messagerie internationale suivie, documents d'export inclus |
Et si vous n'avez qu'un croquis : c'est le cas le plus fréquent et cela ne retarde rien. Beaucoup de demandes arrivent avec la mention « je reste à votre disposition pour fournir un croquis » — envoyez-le directement, même à main levée : il suffit qu'il porte les diamètres, les pas, les longueurs filetées de chaque côté et la longueur totale.
Ce qu'il faut nous envoyer pour un devis ferme
Par le formulaire de cette page ou à [email protected] :
- Le type — prisonnier, double filetage, tige filetée, tirant (ou décrivez, nous identifions)
- Les filetages — diamètre × pas de chaque côté (côté A et côté B), sens, et la classe de tolérance si elle est imposée
- Les longueurs — longueur totale du goujon, et longueur filetée de chaque côté ; pour un prisonnier, la longueur d'implantation ou la matière du bâti
- La matière et la classe — ou l'application, et nous proposons
- Le traitement de surface et le certificat matière si nécessaire
- La quantité — à partir de 1 pièce
Questions fréquentes sur la fabrication de goujons
Envoyez un plan, un croquis coté à main levée, une photo de l'ancien goujon avec un pied à coulisse, ou la pièce elle-même. Nos ingénieurs reconstruisent le plan, vous le validez, la fabrication démarre. Ni fichier CAO obligatoire, ni quantité minimale, ni frais d'outillage. Devis en 12 heures.
Même pièce, longueur d'implantation différente : environ 1×d pour la DIN 938, 1,25×d pour la DIN 939, 2×d pour la DIN 835. Le choix dépend de la matière du bâti — 1×d pour l'acier et la fonte, 2×d pour l'aluminium et les matières tendres, où il faut plus de filets en prise pour ne pas arracher le taraudage.
C'est notre domaine : longueur intermédiaire, diamètre au-delà de M24, pas fin, pas à gauche, deux filetages différents, six pans central, portée lisse imposée, matière particulière. Tout se programme au tour et ne dépend d'aucun outillage de série.
M4 à M64 couramment, au-delà sur étude. Les longueurs sont libres : un goujon n'a pas de longueur imposée par la fabrication, seulement par les catalogues. Du goujon de 25 mm au tirant de plus d'un mètre selon la géométrie.
Acier classe 8.8, 10.9 ou 12.9 (42CrMo4 pour les classes hautes), C45 pour les charges modérées, inox A2 (304) et A4 (316L), laiton, aluminium 6061/7075, titane Grade 5. Brunissage, phosphatation ou zinc lamellaire ; certificat 3.1 selon EN 10204 sur demande.
Le roulé tient mieux en fatigue mais exige des molettes propres à chaque combinaison. Le tourné ne dépend d'aucun outillage : n'importe quel diamètre, n'importe quel pas, y compris hors norme — c'est la voie normale à l'unité et en petite série. Sur série très sollicitée en fatigue, nous étudions le roulage.
Oui. Même cassé, un goujon se mesure : diamètres, pas, longueurs filetées, longueur totale. Envoyez les morceaux ou des photos cotées ; nous relevons la géométrie par ingénierie inverse. Décrivez aussi les circonstances de la rupture — c'est souvent l'occasion de monter en classe ou de corriger un rayon.
Oui — ni frais d'outillage, ni quantité minimale. Une pièce unique de réparation est une commande normale, et le devis chiffre plusieurs paliers de quantité.
Comptez 5 à 10 jours ouvrés de fabrication, plus le transport. Un traitement thermique ou un revêtement ajoute son propre délai, chiffré séparément dans le devis. Le délai est indiqué dans l'offre, pas laissé « à confirmer ».
Non : ligne distincte du devis, jamais fondue dans le prix pièce. Messagerie internationale suivie, documents d'exportation inclus.
Sous 12 heures, avec les réserves techniques s'il y en a. Deux diamètres et deux pas différents ne posent pas de difficulté de principe. Si la géométrie impose un compromis — portée lisse insuffisante, coaxialité difficile, rayon de sortie de filet trop faible pour la charge — nous le signalons au devis, pas après la commande.
Faire chiffrer un goujon
Filetages + longueurs + matière. Un croquis ou une photo suffit. Réponse en 12 heures.
