Vous cherchez une vis épaulée dont la longueur d'épaulement n'existe dans aucune gamme ? C'est le motif numéro un de ces demandes — et c'est exactement ce qu'une pièce usinée règle. Fabricant à façon, EKINSUN tourne vos vis épaulées et axes de pivot à l'unité, sur plan, croquis ou d'après l'ancienne pièce. Devis en 12 heures.
L'épaulement n'est pas là pour serrer, il est là pour guider

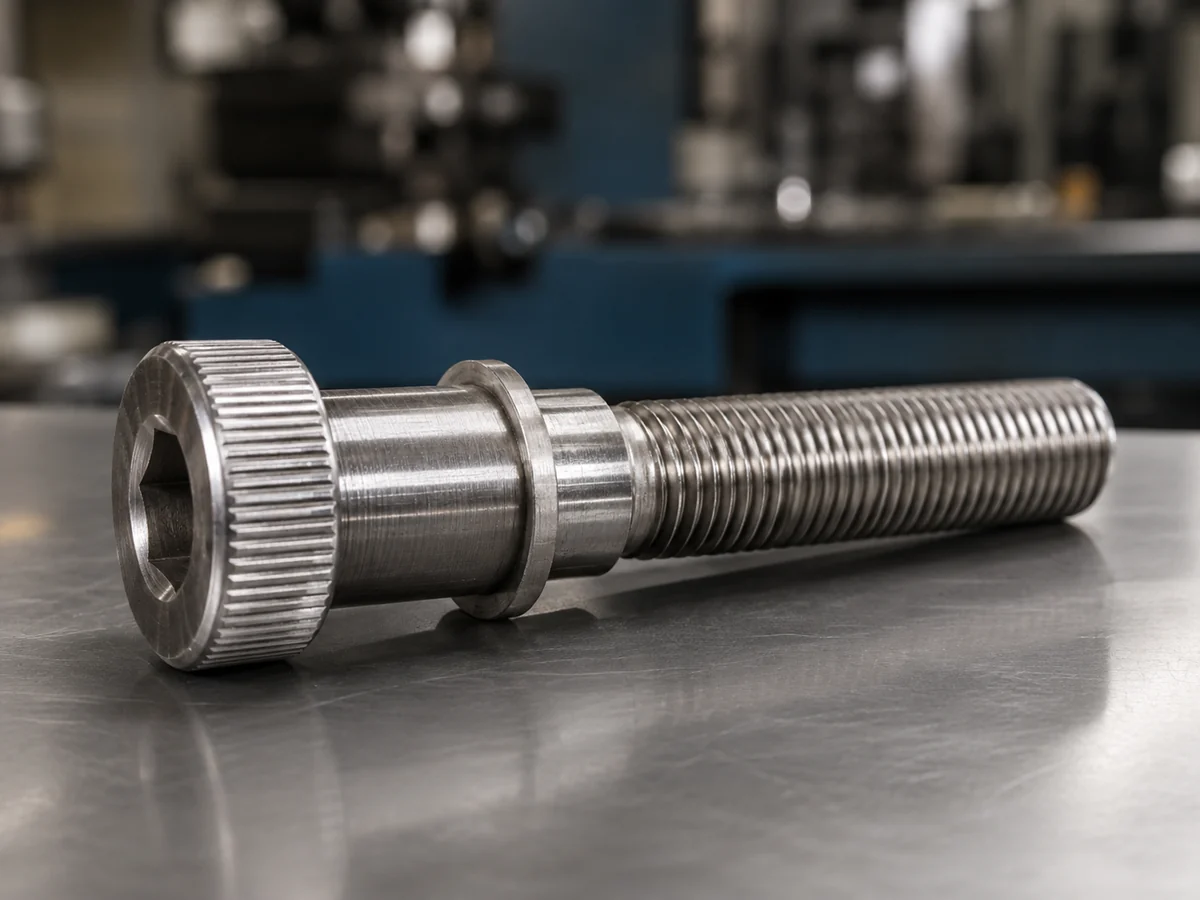

C'est la clé de toute la conception, et elle change la façon de lire un plan. Une vis ordinaire sert à plaquer deux pièces l'une contre l'autre. Une vis épaulée fait l'inverse : sa portée lisse rectifiée — l'épaulement, de diamètre supérieur au filetage — sert d'axe sur lequel une pièce tourne ou coulisse. Le filetage, lui, se contente de retenir l'ensemble en fond de trou.
Conséquence directe : la cote critique n'est pas le filetage. Ce sont le diamètre de l'épaulement (qui donne le guidage) et sa longueur (qui donne le jeu axial). Le filetage n'est qu'un moyen de fixation, souvent volontairement plus petit.
Le tableau ISO 7379 — épaulement, filetage, tête
La norme fixe les couples usuels. C'est le point de départ ; tout ce qui en sort se fabrique.
| Ø épaulement d₁ | Filetage d₂ | Ø tête ≈ | Emploi typique |
|---|---|---|---|
| 6 mm | M5 | 10 mm | Petits leviers, mécanismes d'appareil |
| 8 mm | M6 | 13 mm | Galets légers, biellettes |
| 10 mm | M8 | 16 mm | Articulations de machine, gabarits |
| 12 mm | M10 | 18 mm | Pivots courants, outillage |
| 16 mm | M12 | 24 mm | Bras, tringlerie, convoyeurs |
| 20 mm | M16 | 30 mm | Mécanique lourde |
| 25 mm | M20 | 36 mm | Limite haute du commerce |
| Au-delà de 25 mm | M20 → ≈ M80 | Sur plan | Le catalogue s'arrête, nous continuons |
Couples normalisés usuels. Hors norme — gros épaulement avec filetage réduit, ou l'inverse — courant en fabrication sur mesure.
Piège n° 1 — la longueur d'épaulement ne se choisit pas dans une liste
C'est la raison pour laquelle ces vis se font usiner, et elle mérite d'être posée précisément.
La longueur d'épaulement doit valoir l'épaisseur totale des pièces qui pivotent dessus, plus un léger jeu axial — quelques centièmes à quelques dixièmes de millimètre selon le montage. Or les gammes normalisées avancent par paliers : 10, 12, 16, 20, 25, 30 mm… Votre empilage, lui, fait 17,4 mm.
| Si l'épaulement est… | Ce qui se passe |
|---|---|
| Trop long (palier au-dessus) | La pièce bat : jeu axial, usure accélérée de l'alésage, bruit, et la vis se desserre à terme sous les vibrations |
| Trop court (palier en dessous) | L'épaulement porte en fond de logement avant que la tête n'appuie : la vis ne serre jamais vraiment et se dévisse — le défaut le plus vicieux, parce qu'au montage tout semble normal |
| À la cote | La pièce tourne librement sans battre, la tête appuie franchement, l'assemblage tient |
Ce qu'il nous faut : l'épaisseur des pièces qui pivotent (ou l'empilage complet) et le jeu axial que vous voulez. Nous usinons l'épaulement à cette cote — c'est le même prix que n'importe quelle autre longueur, puisque la pièce est tournée dans la barre.
Piège n° 2 — la tolérance de l'épaulement décide du guidage
Deuxième cote que le catalogue impose et que le concepteur subit. La tolérance des vis épaulées du commerce est prévue pour un montage libre, pas pour un guidage précis. Si votre alésage est en H7 et que vous attendez une articulation sans battement mais qui tourne franchement, il faut spécifier la tolérance de l'épaulement — impossible sur un article de série.
- Donnez-nous la cote de l'alésage et le jeu souhaité : nous usinons l'épaulement au diamètre qui donne ce jeu
- Pivot qui tourne beaucoup ? Épaulement trempé puis rectifié après traitement — c'est ce qui tient dans la durée, et aucune vis de catalogue ne l'offre
- État de surface soigné sur la portée : un épaulement rugueux use l'alésage plus vite que la charge
Vis épaulée ou vis d'ajustement ? Deux fonctions opposées
Confusion fréquente, parce que les deux pièces se ressemblent — une portée lisse plus grosse que le filetage.
| Vis épaulée (type ISO 7379) | Vis d'ajustement (type DIN 609) | |
|---|---|---|
| Fonction | Laisser bouger — la pièce tourne ou coulisse sur l'épaulement | Empêcher de bouger — le fût ajusté positionne et reprend le cisaillement |
| Ajustement | Jeu maîtrisé avec l'alésage | Serré ou glissant juste, sans jeu |
| Emploi | Pivots, galets, leviers, guides | Positionnement de carters, reprise d'effort transversal |
La géométrie se ressemble, la fonction est inverse : l'une autorise le mouvement, l'autre l'interdit. Décrivez ce que la pièce doit faire — nous confirmons le type. Si votre besoin est du positionnement pur sans filetage, voyez plutôt nos goupilles cylindriques et pions de centrage.
Grandes tailles : les axes de pivot que le commerce ne fait plus
Au-delà de M20, les vis épaulées de catalogue disparaissent presque entièrement. C'est pourtant là que les besoins sont les plus critiques — et les pièces les plus chères à immobiliser. Nous usinons des axes de pivot épaulés jusqu'à environ M80, avec les fonctions que ces tailles imposent :
- Trou de graissage traversant ou latéral, avec logement de graisseur
- Gorge de circlip ou perçage transversal pour goupille de sécurité
- Méplats ou six pans pour la clé de montage
- Épaulement trempé en 42CrMo4 traité, dimensionné à la charge
Bras de levage, articulations d'engins de TP, presses, convoyeurs lourds, machines agricoles : ces axes se refont à l'unité, souvent d'après la pièce usée. Envoyez l'ancienne — même marquée — et nous relevons la géométrie par ingénierie inverse.
Ce que le commerce tient — et là où nous commençons
| Votre besoin | En stock ? | La réponse |
|---|---|---|
| ISO 7379 standard, Ø 6 à 20 mm, longueur d'épaulement d'un palier de la gamme | Oui | Achetez-la en distribution |
| Longueur d'épaulement hors palier — la cote exacte de votre empilage | Non | Usinée à la cote |
| Tolérance d'épaulement imposée pour un alésage H7 | Non | Fabrication |
| Couple épaulement/filetage hors norme | Non | Fabrication sur plan |
| Au-delà de Ø 25 mm — axes de pivot lourds | Quasi inexistant | Fabrication jusqu'à ≈ M80 |
| Graissage, circlip, méplats, épaulement trempé rectifié | Non | Fabrication sur plan |
| Matière imposée — A4 / 316L, titane, 7075 | Très limité | Fabrication |
| Tête particulière — moletée, à embase, basse | Non | Voir aussi vis moletée sur mesure |
Matières
- 42CrMo4 traité — le choix des pivots chargés ; épaulement trempé et rectifié possible
- C45 — charges modérées, économique
- Inox A2 (304) et A4 (316L) — extérieur, agroalimentaire, marin
- Aluminium 6061 / 7075 — quand la masse compte ; 7075 pour les pivots légers sollicités
- Titane Grade 5 — rapport résistance/masse, compétition et aéronautique
Certificat matière 3.1 selon EN 10204 sur demande, à préciser au devis.
Ce qu'il faut nous indiquer
- Le diamètre d'épaulement et sa tolérance — ou la cote de l'alésage et le jeu voulu
- La longueur d'épaulement — ou l'épaisseur des pièces qui pivotent, et nous calculons
- Le filetage — diamètre × pas et longueur filetée
- La tête — six pans creux, moletée, à embase, hauteur imposée
- Les fonctions — graissage, circlip, méplats, traitement de l'épaulement
- La matière et la quantité — à partir de 1 pièce
Pas de plan ? Une photo de l'ancienne vis avec un pied à coulisse suffit pour démarrer.
Questions fréquentes
Une portée lisse rectifiée, de diamètre supérieur au filetage, entre la tête et la partie filetée. Elle ne sert pas à serrer mais à guider : la pièce tourne ou coulisse dessus, le filetage ne fait que retenir l'ensemble. La cote qui compte est donc le diamètre et la longueur de l'épaulement, pas le filetage.
Épaisseur des pièces qui pivotent + un léger jeu axial. Le catalogue avance par paliers (10, 12, 16, 20, 25…) ; votre empilage fait l'épaisseur qu'il fait. Trop long : la pièce bat. Trop court : l'épaulement porte en fond et la vis ne serre jamais — le défaut le plus vicieux. Une vis usinée se fait à la cote.
Ø 6→M5, 8→M6, 10→M8, 12→M10, 16→M12, 20→M16, 25→M20, avec des têtes d'environ 10, 13, 16, 18, 24, 30 et 36 mm. Hors norme, tout est possible : nous usinons couramment des couples que la norme ne prévoit pas.
La tolérance du commerce vise le montage libre, pas le guidage précis. Donnez-nous la cote de l'alésage (H7 par exemple) et le jeu souhaité : nous usinons l'épaulement en conséquence, avec rectification après trempe si la pièce tourne beaucoup.
La vis épaulée laisse bouger : la pièce pivote sur son épaulement. La vis d'ajustement (DIN 609) interdit de bouger : son fût ajusté positionne et reprend le cisaillement. Géométries voisines, fonctions opposées — décrivez l'usage, nous confirmons.
Oui, jusqu'à environ M80 — au-delà de M20 le commerce disparaît. Avec trou de graissage, gorge de circlip, méplats de clé et épaulement trempé en 42CrMo4 selon la charge. Bras de levage, engins de TP, presses, convoyeurs lourds.
Oui — ni frais d'outillage, ni quantité minimale. Devis en 12 heures, fabrication en 5 à 10 jours ouvrés plus le transport, certificat 3.1 sur demande.
Faire chiffrer vos vis épaulées
Épaulement (Ø + longueur) + filetage + alésage. Une photo de l'ancienne suffit. Réponse en 12 heures.
// Vis épaulée en bref
- →C'est un axe, pas une vis de serrage
- →ISO 7379 : Ø10→M8 · Ø12→M10 · Ø16→M12
- →Épaulement trop court = ne serre jamais
- →Alésage H7 → tolérance à spécifier
- →Au-delà de Ø 25 : fabrication seule
