EKINSUN est un fabricant à façon, et la machine à bois ancienne est un cas d'école : les fontes françaises — Lurem, Kity, Guilliet — survivent à leurs fabricants de plusieurs décennies, mais chaque machine a une pièce tournée qui finit par lâcher. Le forum dit « trouvez une épave pour pièces » ; l'épave a cassé au même endroit. C'est ici que cette impasse se termine : la pièce en main vaut tous les plans.
Les pièces que nous refaisons
| Pièce | Son rôle | Ce qui l'a tuée, en général |
|---|---|---|
| Broche de tour à bois | Porte le mandrin ou le plateau, tourne dans ses roulements | Filetage de nez arraché, portées marquées, cône fatigué — voir aussi l'adaptateur de mandrin si la broche est saine |
| Arbre de toupie 30 mm | Porte les outils au-dessus de la table | Portée d'outil marquée, filetage d'écrou fatigué, faux-rond |
| Poulies étagées | Les vitesses de la machine | Alésage et clavetage ovalisés — réalésées sur l'arbre réel, pas sur un chiffre de catalogue |
| Axes, paliers, coulisseaux | Guidages de tables et de chariots | Jeu partout — surfaces reprises au nominal, bagues bronze ajoutées |
| Pièces de poupée mobile, vis de guidage | Le petit outillage interne du tour | Usure de filets carrés et trapézoïdaux — retaillés à l'identique |
| Visserie ancienne | Pas disparus, têtes spéciales | Refaite avec le reste — voir la boulonnerie sur mesure |
Trois règles qui décident si la pièce refaite vivra

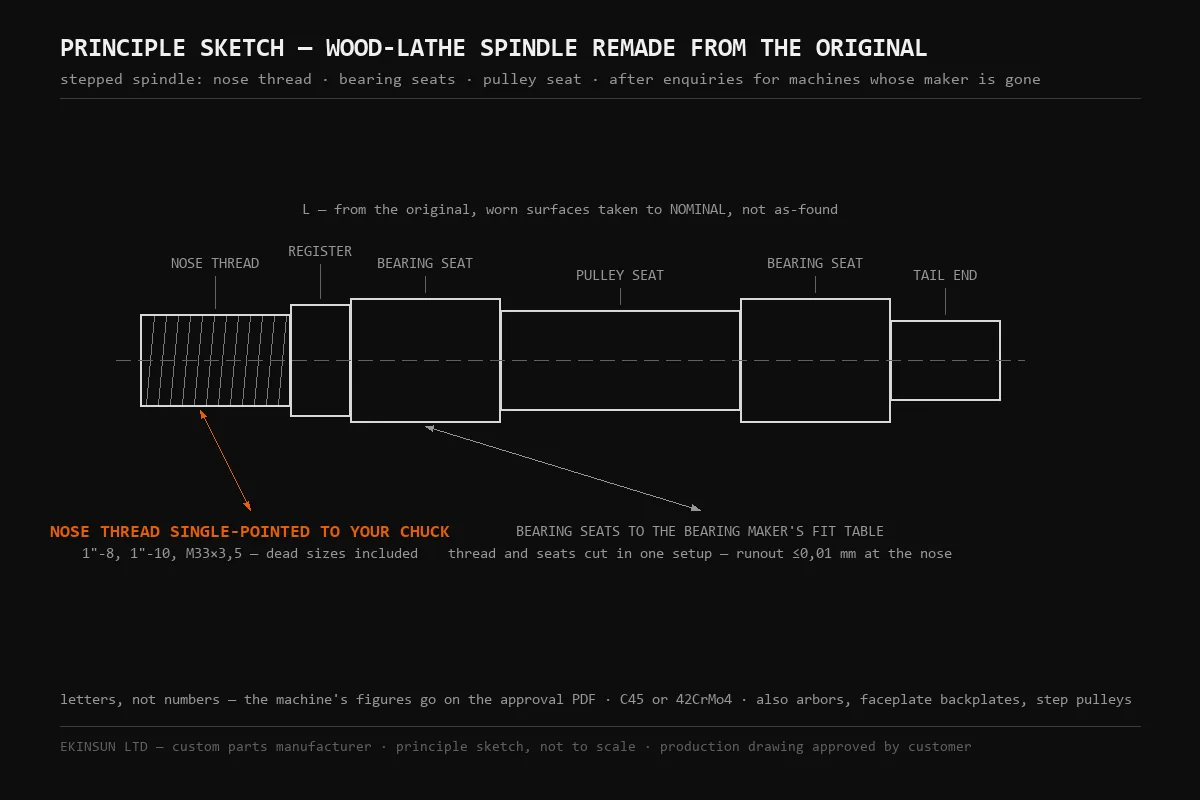

- Le filetage de nez est tourné à l'outil, pas taraudé en série — un filetage disparu du commerce ne coûte donc rien de plus qu'un M33×3,5 courant. Les broches françaises anciennes aux pas oubliés redeviennent fabricables.
- Filetage, portées et épaulements en une seule prise — c'est la prise unique, pas la promesse, qui tient le faux-rond à 0,01 mm au nez de broche.
- Les surfaces usées sont ramenées à la cote nominale, reconstituées depuis les zones intactes et les pièces en contact — jamais copiées. Une broche copiée sur ses propres portées fatiguées naîtrait déjà usée.
La règle du roulement : une portée usée ne se mesure pas — lisez la référence gravée sur le vieux roulement. Son alésage est, par définition, le diamètre vrai de la portée, et deux références suffisent à coter tout un arbre dans un courriel.
Ce qu'il faut acheter, et ce qu'il faut faire usiner
| Votre besoin | En stock quelque part ? | La route honnête |
|---|---|---|
| Machine encore suivie — Felder, SCM, Robland… | Oui — le SAV du fabricant | Achetez l'origine. Moins cher qu'une pièce à l'unité, sans débat |
| Pièces Kity courantes | Souvent — spécialistes de l'occasion et du reconditionné | Vérifiez chez eux d'abord ; nous commençons là où leurs stocks s'arrêtent |
| Fers, arbres porte-fers, volants de scie | Oui — pièces d'équilibrage et de nuance critiques | Le métier de spécialistes — nous le disons plutôt que de le vendre |
| Broche, arbre, poulie ou axe d'une machine orpheline | Non — le fabricant a disparu | Refait depuis la pièce usée ou vos mesures, dès 1 pièce |
| La pièce qui casse sur tous les exemplaires | Non — l'épave donneuse l'a cassée aussi | C'est précisément celle qu'on refait — et le plan archivé sert au club entier |
| Filetage de broche disparu du commerce | Aucun adaptateur en rayon | Tourné à l'outil sur la broche neuve — ou adapté si la broche est saine |
« Combiné Lurem C260 des années 80 — la poulie étagée de la toupie a l'alésage ovalisé et le clavetage mangé. Lurem n'existe plus. Pouvez-vous la refaire si je vous envoie la poulie et l'arbre pour la cote ? »
C'est une demande complète, et un cas type. La poulie est réalésée à la cote de l'arbre réel, le clavetage retaillé, et l'équilibre du couple poulie-arbre vérifié avant expédition. La même logique vaut pour toute la famille : l'ingénierie inverse depuis l'échantillon est la méthode, les pièces de rechange sur échantillon sont la province, et si votre pièce n'est qu'une histoire de deux filetages qui ne se rejoignent pas, le guide relier deux filetages répond plus vite qu'un devis.
Matériaux — annoncés, pas supposés
| Matériau | Où il a sa place |
|---|---|
| C45 (XC48) | Broches et arbres — trempe par induction possible sur les portées |
| 42CrMo4 | Là où l'original a plié ou cassé — le cran au-dessus |
| Inox 304 | Rarement justifié sur une broche — nous le disons ; ateliers humides seulement |
| Bronze | Bagues et paliers — la pièce d'usure remplaçable qu'on ajoute au passage |
| Aluminium 6061 / 7075 | Poulies et pièces légères seulement — jamais une broche |
Comment commander
- Le mieux : la pièce usée en colis — elle revient avec la neuve
- Ou des photos avec un pied à coulisse dans le champ, une cote par photo
- Les références des vieux roulements — elles cotent les portées mieux que toute mesure
- La machine : marque, modèle, année approximative — cela date les filetages
- La quantité : dès 1 pièce ; club ou restaurateurs multiples, barème 1 / 5 / 10 sur le même plan
Un plan coté vous est soumis avant usinage — discuter d'un PDF coûte moins cher que discuter d'acier. Devis en 12 heures ; fabrication 7 à 15 jours ouvrés après validation.
Questions fréquentes
Oui. Postez la pièce usée — elle revient avec la neuve — ou envoyez des photos avec un pied à coulisse dans le champ. Les surfaces usées sont ramenées à la cote nominale, reconstituées depuis les zones intactes et les pièces en contact. Un plan coté vous est soumis avant tout usinage, et il est archivé : le prochain restaurateur de la même machine part du travail déjà fait.
Deux cas. Si la broche est saine et que seul le mandrin moderne ne s'y visse pas, un adaptateur usiné suffit — c'est l'objet de notre page adaptateur de mandrin. Si les portées de roulement sont fatiguées, le cône marqué ou le filetage arraché, on refait la broche entière : filetage de nez tourné à l'outil — un filetage disparu ne coûte rien de plus — et filetage, portées, épaulements pris en une seule prise pour tenir 0,01 mm de faux-rond au nez.
Oui — les combinés Lurem et les machines Kity orphelines sont exactement le cas type, et la pièce en main vaut tous les plans. Une honnêteté d'abord : certaines pièces Kity courantes se trouvent encore chez les spécialistes de l'occasion et du reconditionné — vérifiez chez eux avant de faire usiner, c'est moins cher. Nous commençons là où leurs stocks s'arrêtent : la broche, l'arbre ou l'axe que plus personne n'a en rayon.
Les arbres porte-fers, les fers de dégauchisseuse et les volants de scie à ruban : équilibrage et nuances d'acier critiques, c'est le métier de spécialistes et nous le disons plutôt que de le vendre. Les bâtis en fonte, les tables et l'électrique sont aussi hors périmètre. Et si le fabricant de votre machine vit encore, son SAV sera moins cher qu'une pièce à l'unité — achetez l'origine.
Ne mesurez pas la portée usée — lisez la référence gravée sur le vieux roulement. L'alésage du roulement est, par définition, le diamètre vrai de la portée, et les deux références identifient toutes les portées d'un arbre en une ligne de courriel. Mesurez le reste au pied à coulisse sur les zones intactes : l'usure est la maladie, elle n'entre jamais dans le plan.
Souvent oui, et nous le disons honnêtement. Mais l'épave achetée sur les annonces casse en général au même endroit que la vôtre : la pièce qui lâche sur tous les exemplaires est précisément celle qui manque sur la machine donneuse aussi. Pour cette pièce-là — celle que tout le monde cherche — l'usinage à l'unité est la seule route qui reste.
EKINSUN — fabricant à façon : broches, arbres, poulies, axes et guides refaits depuis la pièce usée ou vos mesures, dès 1 pièce, devis en 12 heures, sans plan CAO. Les clubs et restaurateurs qui partagent une même machine obtiennent un barème dégressif sur 1 / 5 / 10 pièces — le plan archivé sert à tous.
Demander un Devis
La pièce usée en colis, ou des photos au pied à coulisse. Réponse en 12 heures.
