Le scénario est toujours le même : le mandrin est au standard — M33×3,5 — mais le tour, lui, est ancien, d'import ou reconditionné, et sa broche n'apparaît dans aucune liste d'adaptateurs. Fabricant à façon, EKINSUN usine la pièce manquante à l'unité : femelle au filetage de votre broche, mâle au filetage de votre mandrin. Sans plan CAO — des mesures au pied à coulisse suffisent. Devis en 12 heures.
Les quatre filetages que le commerce couvre — et tout ce qu'il ne couvre pas
Les adaptateurs de tour à bois vendus en magasin de tournage ou en ligne ne connaissent que quatre filetages de broche, et ne convertissent qu'entre eux :
| Filetage | Où on le rencontre | Adaptateur en rayon ? |
|---|---|---|
| M33 × 3,5 | Le standard actuel en Europe — la grande majorité des mandrins, plateaux et tours récents | Oui — vers les trois autres |
| M18 × 2,5 | Petits tours d'établi européens | Oui — surtout vers M33×3,5 |
| 3/4″ × 16 tpi | Mini-tours et tours d'initiation | Oui |
| 1″ × 8 tpi | Tours américains et nombreux tours anciens (1″1/4 × 8 sur les gros tours US) | Oui |
| Tout le reste — M30×1,5, M20×2, M24×3, pas fins, filetages retaillés, broches de tours à métaux reconvertis | Tours anciens, d'import, restaurés, combinés | Aucun — nulle part |
Si votre broche et votre mandrin sont tous deux dans les quatre premiers filetages, un adaptateur du commerce à 15–35 € règle la question — inutile de faire usiner. Vérifiez aussi la gamme d'inserts de votre mandrin : plusieurs fabricants couvrent ces broches courantes par insert interchangeable.
Mais si votre broche est dans la dernière ligne du tableau, ni l'adaptateur ni l'insert n'existent. C'est le cas le plus fréquent dans nos demandes — et il a toujours la même forme.
Le cas type : monter un mandrin M33×3,5 sur une broche M30×1,5
Une demande récente, typique : « une pièce qui fasse M30x1,5 femelle vers M33x3,5 mâle », pour monter un mandrin standard sur un tour dont la broche est en pas fin — diamètre extérieur du corps autour de 48 mm. Ce couple de filetages n'existe chez aucun revendeur : le M30×1,5 n'est pas une broche de tour à bois du commerce, c'est typiquement une machine ancienne, d'import ou reconvertie.

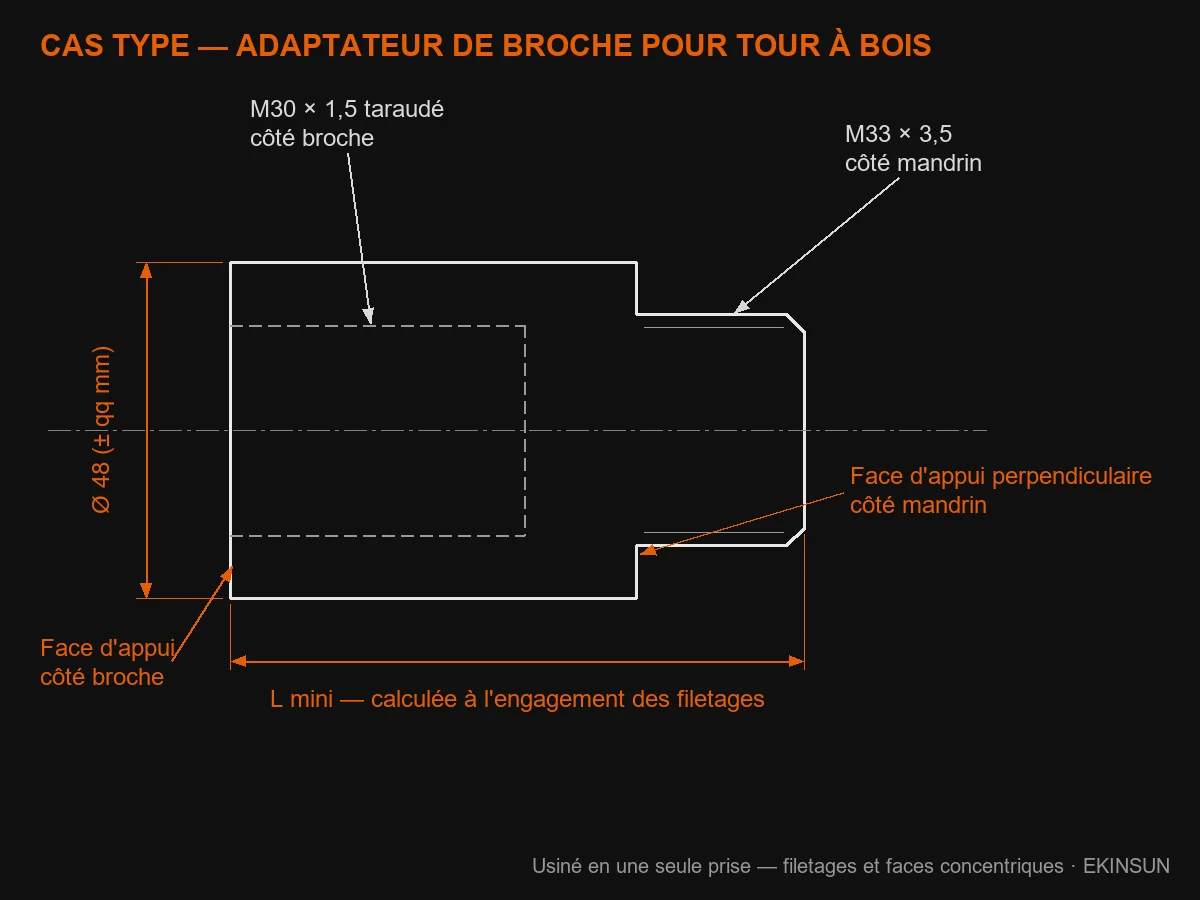

La pièce qui répond à ce besoin est courte et sans mystère apparent : un corps cylindrique, taraudé M30×1,5 côté broche, fileté M33×3,5 côté mandrin, avec une face d'appui de chaque côté. Toute la valeur est dans l'exécution — quelles cotes sont critiques, et comment elles sont usinées.
Les cotes qui comptent — et celles qui ne comptent pas
| Cote | Exigence | Pourquoi |
|---|---|---|
| Filetage côté broche | Exact — Ø et pas | M30×1,5 et M30×2 ne sont pas interchangeables ; c'est la cote que nous confirmons avec vous avant usinage |
| Filetage côté mandrin | Exact — M33×3,5 ajusté | Taillé à l'outil pour un vissage franc, sans jeu excessif ni point dur |
| Faces d'appui | Perpendiculaires à l'axe | Ce sont elles qui plaquent et alignent le mandrin sur le nez de broche — pas le filetage, qui a du jeu par construction |
| Ø extérieur du corps | ± quelques mm sans conséquence | Il donne la surface d'appui et la prise en main — 45 à 50 mm conviennent à un mandrin M33 ; votre estimation suffit |
| Longueur totale | La plus courte possible | Chaque millimètre ajoute du porte-à-faux — nous la calculons au minimum que les deux filetages exigent |
C'est pour cela que des mesures d'amateur suffisent : sur les cinq lignes du tableau, seules les deux premières demandent de la certitude, et nous les vérifions ensemble au devis. Le reste, c'est notre travail d'optimisation, pas le vôtre.
Faux-rond : pourquoi l'adaptateur doit être usiné en une seule prise
La question qui revient sur tous les forums de tournage : « est-ce que l'adaptateur va faire ballotter mon mandrin ? » La réponse tient à une réalité d'usinage : un filetage ne centre rien — il a du jeu par construction, c'est ce qui permet de le visser. Ce qui aligne le mandrin, c'est la face d'appui qui vient plaquer contre l'épaulement.
D'où la règle de fabrication : les deux filetages et les faces d'appui doivent être usinés dans le même serrage, sur le même tour CNC, sans démonter la pièce. Usiné ainsi, l'adaptateur reste concentrique à quelques centièmes — invisible en tournage bois, où la pièce bouge davantage entre deux saisons qu'un adaptateur bien fait ne ballotte. Un adaptateur générique usiné en deux reprises séparées peut, lui, dépasser le dixième : c'est précisément le ballottement dont se plaignent les acheteurs de pièces à bas coût.
Et le porte-à-faux ? Un adaptateur ajoute typiquement 20 à 30 mm entre la broche et le mandrin. C'est pourquoi nous le faisons aussi court que l'engagement des deux filetages le permet — et pourquoi copier servilement une pièce existante n'est pas toujours la bonne réponse : on recalcule la longueur au besoin réel.
Inversion de marche : empêcher le mandrin de se dévisser
En marche normale, le couple de coupe serre le mandrin sur son filetage — le montage se verrouille tout seul. En rotation inverse — ponçage, finition — le même couple travaille à le dévisser. Les tours équipés de l'inversion prévoient un blocage : vis pointeau du mandrin sur la broche, ou contre-écrou.
Si votre tour inverse le sens de marche, dites-le simplement au devis : l'adaptateur reçoit des méplats ou des perçages pour vis de blocage, pour que l'ensemble broche–adaptateur–mandrin reste solidaire dans les deux sens. Et pour les cas particuliers — accessoire à visser en filetage à gauche, par exemple — le filetage est taillé à l'outil : aucun pas n'est exclu, même sans taraud du commerce.
Quel matériau pour un adaptateur de broche ?
« Je ne sais pas quel matériau serait le plus adapté » — c'est la question posée dans presque chaque demande, et la réponse est simple :
| Matériau | Quand le choisir |
|---|---|
| Acier C45 (XC48) | Le choix par défaut — même famille que la broche elle-même : rigide, filetage durable, prix contenu. Bruni ou légèrement huilé, il vit très bien en atelier |
| Acier 42CrMo4 (42CD4) | Gros mandrins, pièces lourdes déséquilibrées, usage intensif — plus de limite élastique là où le C45 suffit à l'amateur |
| Inox 304 (A2) | Atelier humide, machine qui dort sous bâche — aucune trace de rouille, aucun entretien |
| Inox 316L (A4) | Milieux réellement corrosifs — rarement justifié pour un tour à bois, disponible si exigé |
| Aluminium 6061 / 7075 | Dépannage léger uniquement : visser et dévisser souvent un mandrin acier sur un filet aluminium l'use prématurément — nous le disons honnêtement |
| Laiton | Non — trop tendre pour porter un mandrin chargé |
Si vous ne voulez pas choisir : acier C45. C'est ce que nous proposons par défaut au devis, et c'est le bon choix dans la grande majorité des ateliers.
Identifier le filetage de sa broche au pied à coulisse
Pas besoin de peigne à filets ni de plan constructeur — deux mesures suffisent :
- Le diamètre extérieur, pris sur les crêtes du filetage : un M33 mesure entre 32,6 et 33 mm, un M30 entre 29,6 et 30 mm, un 3/4″ environ 19 mm, un 1″ environ 25,4 mm.
- Le pas : posez le pied à coulisse de la première à la cinquième crête et divisez par quatre. 14 mm → pas de 3,5. 10 mm → pas de 2,5. 6 mm → pas de 1,5. 6,35 mm → 16 tpi. 12,7 mm → 8 tpi.
Le piège classique : un diamètre qui ne tombe pas juste en millimètres — 19 mm, 25,4 mm — est presque toujours un filetage impérial, pas un métrique usé. Dans le doute, envoyez les deux mesures et une photo de la broche : l'identification fait partie du devis, pas de votre travail.
Plateaux, moyeux, contre-plateaux — même logique
Tout ce qui se visse sur la broche suit les mêmes règles que le mandrin : plateaux de tournage, moyeux de ponçage, porte-mandrins de perçage, contre-plateaux. Un seul adaptateur bien fait remet tout votre parc d'accessoires M33×3,5 sur une broche hors standard. Et pour un tour ancien dont d'autres pièces manquent — poupée, nez de broche endommagé, écrou introuvable — le même travail de relevé permet de refabriquer la pièce de rechange ou de reconstruire le plan complet d'après l'existant.
Faisabilité, prix unitaire, délai, frais de port
| Faisabilité | Tout couple de filetages, y compris les pas pour lesquels aucun taraud du commerce n'existe — le filetage est taillé à l'outil sur le tour. Confirmée au devis après vérification de vos deux filetages |
| Prix unitaire | Une pièce coûte son usinage — sans frais d'outillage ni minimum de commande. Chiffré en 12 heures sur vos mesures |
| Délai de réalisation | 5 à 10 jours ouvrés après validation du plan, plus le transport |
| Frais de port | Indiqués au devis — expédition vers la France, la Belgique, la Suisse et le reste du monde |
Ce qu'il faut nous indiquer
- Le filetage de votre broche — ou vos deux mesures au pied à coulisse et une photo, nous identifions
- Le filetage de votre mandrin — M33×3,5 dans la grande majorité des cas récents
- L'inversion de marche — oui ou non, pour prévoir le blocage
- Le Ø extérieur souhaité — sinon nous le calons sur votre broche
- La matière — si vous avez une préférence ; sinon acier C45
- La quantité — à partir de 1 pièce
Pas de plan ? Un croquis à main levée ou des photos cotées suffisent — c'est le cas de la plupart des demandes que nous recevons pour ces pièces.
Questions fréquentes
L'acier C45 (XC48) par défaut : même famille que la broche, rigide, filet durable. Inox 304 si l'atelier est humide, 42CrMo4 pour les gros mandrins et l'usage intensif. Aluminium 6061/7075 en dépannage léger seulement — le filet s'use au fil des montages. Laiton : non.
Pas s'il est usiné en une seule prise : le filetage a du jeu par construction, c'est la face d'appui qui aligne le mandrin. Une prise unique tient la concentricité à quelques centièmes — invisible en bois. Les génériques usinés en deux reprises peuvent dépasser le dixième : c'est le ballottement des forums.
Diamètre sur les crêtes (M33 ≈ 32,6–33 mm, M30 ≈ 29,6–30 mm, 3/4″ ≈ 19 mm, 1″ ≈ 25,4 mm), puis distance de la 1re à la 5e crête divisée par 4 pour le pas. Un diamètre qui ne tombe pas juste est souvent un impérial. Envoyez mesures + photo : nous identifions au devis.
Oui. Seuls les deux filetages demandent de la certitude, et nous les confirmons avec vous avant usinage. Ø extérieur à quelques millimètres près, longueurs : sans conséquence — nous optimisons. Pied à coulisse + photos = devis.
Non. Le commerce ne couvre que M33×3,5, M18×2,5, 3/4″×16 et 1″×8 tpi, entre eux. Les gammes d'inserts s'arrêtent aux mêmes broches. M30×1,5, M20×2 et tous les autres : usinage sur mesure, femelle côté broche, mâle M33×3,5 côté mandrin.
En inverse, le couple travaille à dévisser. Précisez-le au devis : l'adaptateur reçoit des méplats ou des perçages pour vis de blocage, comme sur les broches d'origine, et l'ensemble reste solidaire dans les deux sens.
Oui — 1 pièce, sans frais d'outillage, sans plan : croquis à main levée ou mesures + photos. Nous établissons le plan, vous validez, nous usinons. Devis 12 h, fabrication 5 à 10 jours ouvrés plus transport.
Faire chiffrer votre adaptateur
Les deux filetages (ou vos mesures + photos), l'inversion de marche oui/non. Réponse en 12 heures.
// L'essentiel en 5 lignes
- →M33×3,5 = standard des mandrins récents
- →Commerce = 4 filetages, entre eux seulement
- →Broche hors liste → usinage sur mesure
- →Une prise d'usinage = pas de faux-rond
- →Ø extérieur : ± qq mm sans importance
