Gewinde ausgerissen — im Metall entscheidet nicht das Gewinde, sondern die Position

EKINSUN ist ein Hersteller von Sonderteilen, und das ausgerissene Gewinde ist der kleinste Auftrag der Reverse-Engineering-Familie — er folgt aber demselben Gesetz wie jedes nachgefertigte Verschleißteil: der Verschleiß ist die Krankheit, also wird nichts im Ist-Zustand kopiert. Eine ausgerissene Bohrung ist nämlich nicht bloß zu groß. Sie ist oval, und ihre Mitte hat sich meist verschoben. Wiederherzustellen ist deshalb nicht „ein Loch“, sondern das Originalgewinde auf der ursprünglichen Mitte — und das ist eine Frage der Zerspanung, nicht des Baumarkts.

Welchen Fall haben Sie?

Die Situation	Der richtige Weg	Warum
Übliches metrisches Gewinde, Bohrung rund und mittig	Drahtgewindeeinsatz nach DIN 8140 — Satz kaufen, selbst setzen	Die günstigste saubere Lösung; nichts Gefertigtes ist hier besser
Konstruktion verträgt eine größere Schraube	Aufbohren, schneiden, nächste Größe	Einmalige Lösung; Originalmaß und Austauschbarkeit sind weg
Bohrung oval, Mitte verschoben	Auf die wahre Mitte rund bohren + Reparaturbuchse	Ein Einsatz folgt der alten Bohrung. Nur Bohren stellt die Position wieder her.
Zoll-, Whitworth-, Fein- oder Trapezgewinde	Buchse mit dem Originalgewinde gefertigt	Für diese Gewinde existiert kein Reparatursatz — nirgends
Auge zu dünn, Grundloch, keine Werkzeugfreiheit	Dünnwandige Buchse, mechanisch oder mit Kleber gesichert	Auf die real vorhandene Wandstärke gefertigt, nicht auf eine Satztabelle
Glatte Stiftbohrung ausgeschlagen — Bolzen, Drehpunkt, Scharnier	Aufbohren + Übermaßstift, oder auf Originalmaß zurückbuchsen	Stift und Bohrung werden als geprüftes Paar gefertigt
Bauteil gerissen, Bohrung nicht mehr zu retten	Teil nach Muster nachfertigen	Ab einem Punkt kostet Reparaturtechnik mehr als das Teil

Die Einsatz-Frage, ehrlich beantwortet

Drahtgewindeeinsätze nach DIN 8140 und selbstschneidende Gewindebuchsen sind Katalogware, und auf ihrem Heimatgebiet sind sie ausgezeichnet. Ein ausgerissenes M8 in einem gesunden Aluminiumauge, Satz im Schrank, zehn Minuten mit dem beiliegenden Bohrer und Schneider — kaufen Sie den Satz. Wir verkaufen keine Einsätze und bieten kein gefertigtes Teil an, wo ein Einsatz auf unbeschädigter Mitte genügt; dieser Satz steht hier, damit Sie nicht fragen müssen.

Der Satz hat aber eine Grenze, und sie liegt schärfer, als die Verpackung vermuten lässt: ein Einsatz stellt das Gewinde wieder her — nicht die Position. Sein Schneider folgt der Bohrung, die vorhanden ist. Hat Vibration die Bohrung über Jahre oval gezogen und ihre Mitte um ein paar Zehntel verschleppt, reproduziert der Einsatz diesen Fehler zuverlässig mit einem frischen Gewinde darin — und das Schraubenbild passt weiterhin nicht. Der zerspante Weg existiert genau für die Fehler, die der Satz nicht sehen kann:

• Position verloren — die Bohrung wird auf die wahre Mitte rund gebohrt, abgeleitet vom Gegenstück oder vom erhaltenen Bohrbild, und dann auf Maß gebuchst
• Gewinde ohne Satz — Zoll- und Whitworth-Gewinde an Vorkriegs- und Altmaschinen, DIN-Feingewinde, Trapezgewinde; die Buchse bekommt innen einfach das Originalgewinde, welches auch immer das ist
• Kein Platz — ein Auge, das für das Aufbohren auf Einsatz-Kernloch zu dünn ist, oder ein Grundloch ohne Werkzeugfreiheit: die Buchse wird auf die real vorhandene Wandstärke gefertigt
• Wiederholungstäter — ein Gewinde im weichen Guss, das alle paar Jahre ausreißt, bekommt einmal eine gehärtete Buchse; danach kostet jeder weitere Schaden eine Buchse und nicht das Gehäuse

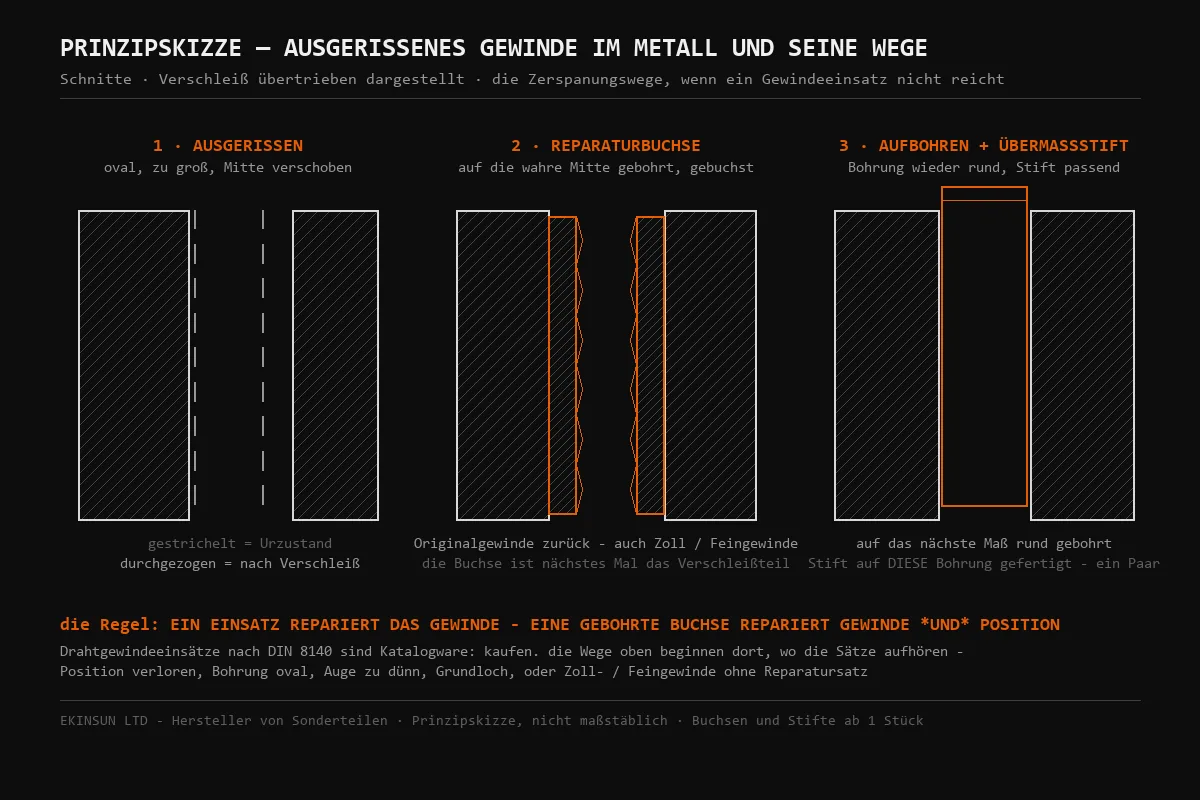

Die gefertigten Wege

Gewinde-Reparaturbuchse

Die ausgerissene Bohrung wird sauber auf Übermaß gebohrt; eine Buchse mit diesem Außendurchmesser — Presssitz, eingeschraubt oder mit Fügeklebstoff gesichert, je nach Last und Wandstärke — trägt innen das Originalgewinde. Das Bauteil nimmt wieder die Schraube auf, für die es gezeichnet wurde. An Maschinen, bei denen jedes andere Ersatzteil noch das Originalgewinde erwartet, ist genau diese Austauschbarkeit der ganze Punkt — und für die Schraube selbst gibt es Sonderschrauben nach Zeichnung.

Übermaßstift und gebuchste Bohrung — für glatte Löcher

Eine Stiftbohrung, die oval geschlagen ist, bekommt eine von zwei Behandlungen. Auf das nächste Maß rund bohren und einen Übermaßstift auf genau diese Bohrung fertigen — als geprüftes Paar, weshalb Stift und Bohrung gemeinsam angeboten werden. Oder weiter aufbohren und eine glatte Buchse in Lagerbronze oder gehärtetem Stahl einsetzen, die den Originaldurchmesser zurückbringt: die Stiftnorm bleibt erhalten, und die Buchse ist von da an das Verschleißteil. Für Passungen und Toleranzen dieser Sitze steht die Passungstabelle nach ISO 286 bereit, und fertige Buchsenmaße finden sich bei den Distanzbuchsen.

Werkstoffe — Buchse und Grundwerkstoff

Werkstoff	Wo er hingehört
42CrMo4 / C45	Der Standard für tragende Gewinde und Stiftsitze — Details zum Werkstoff 42CrMo4
304 / 316	Feuchtigkeit, Außeneinsatz, Reinigungsmittel; 316 bei Chlorid und Salz
Lagerbronze	Drehpunkte und Scharniere — die Buchse ist dort ein Lager, also nimmt man Lagerwerkstoff
Messing	Leichte Gewinde, Messtechnik, und wo eine Stahlschraube nicht fressen darf
Grundwerkstoff Aluminium 6061 / 7075	Der Grund, warum diese Seite existiert: Alugewinde reißen als erste aus, und eine Stahl- oder Edelstahlbuchse beendet den Kreislauf — die Werkstoffpaarung wird mit Blick auf Korrosion gewählt
Grundwerkstoff Grauguss	Alte Maschinengestelle — rund gebohrt und gebuchst; das Gussteil ist das, was zu retten lohnt

Was man kauft und was man fertigen lässt

Ihr Bedarf	Irgendwo lagernd?	Der ehrliche Weg
Nächste Schraubengröße	Ja — jeder Fachhandel	Kaufen. Wenn die Konstruktion es zulässt, ist das die günstigste Lösung überhaupt
Gewindeeinsatz-Satz, übliche metrische Größen	Ja — Katalogware nach DIN 8140	Satz kaufen und selbst setzen — auf unbeschädigter Mitte die richtige Wahl, ohne Widerrede
Einsatz für Zoll-, Whitworth-, Fein- oder Trapezgewinde	Kein Satz existiert	Gefertigte Buchse mit dem Originalgewinde, ab 1 Stück
Eine Lösung, die die Position wiederherstellt	Kein Produkt — ein Arbeitsgang	Auf die wahre Mitte bohren, dann buchsen; Position kommt aus der Zerspanung, nie aus einem Satz
Übermaßstift + Bohrung als Paar	Keine Liste paart beides	Gemeinsam auf das gemessene Loch gefertigt — als Satz geliefert
Das ganze Teil, weil die Bohrung der letzte Tropfen war	Nein — den Hersteller gibt es nicht mehr	Nach Muster nachgefertigt, Verschleiß auf Nennmaß korrigiert

Das ist eine vollständige Anfrage, und ein typischer Fall. Die Bohrungen werden auf die wahre Mitte gebohrt — abgeleitet von den zwei unbeschädigten Bohrungen, die das ursprüngliche Bohrbild noch tragen — und Stahlbuchsen mit M10 innen eingesetzt; ab dann ist die Buchse das Verschleißteil. Denselben Weg gehen ausgeschlagene Drehpunkte an Anbaugeräten, gerissene Gewinde in Alu-Konsolen und die Aufnahmen an Maschinen, für die es seit zwanzig Jahren keinen Hersteller mehr gibt. Ist Ihr Fall dagegen ein neu konstruiertes Einzelteil statt einer Reparatur, ist das die passendere Seite.

So bestellen Sie

• Am besten: Foto mit Messschieber — eines über die ausgerissene Bohrung, eines von der Schraube oder dem Stift, der passen soll, eines vom Bauteil, damit die Wandstärke ums Loch sichtbar ist
• Oder das Bauteil einsenden — es kommt mit eingesetzten oder losen Buchsen zurück, wie Sie möchten
• Das Gewinde benennen, wenn bekannt — M8×1,25, 5/16″ BSW, 2 BA; falls nicht, bestimmen wir es hier mit Gewindelehren und der Gegenschraube
• Den Einsatzfall nennen — Last, Vibration, Außenbereich oder Reinigung; das entscheidet Werkstoff und Sicherung
• Menge: ab 1 Stück; wenn dieselbe Bohrung an der Maschine sechsmal vorkommt, sagen Sie es — der Satz bekommt eine Staffel

Eine Maßzeichnung geht vor der Fertigung zur Freigabe an Sie. Fertigung typisch 7 bis 15 Werktage nach Freigabe; das Angebot kommt innerhalb von 12 Stunden.
