Der typische Weg hierher: Eine Lagerstelle hat Spiel, die alte Buchse ist ausgelaufen, und im Katalog gibt es die Größe nicht — falscher Bund, Zwischenmaß, oder die Maschine ist zwanzig Jahre alt und der Hersteller existiert nicht mehr. In den Foren lautet der Standardrat dann „lass dir eine drehen". Genau das ist diese Seite.
Wann kaufen, wann fertigen lassen
Zuerst die ehrliche Sortierung, denn ein Teil des Bedarfs ist Lagerware und dort günstiger:
| Was gebraucht wird | Im Katalog? | Was dann passiert |
|---|---|---|
| Zylinderbuchse in Normabmessung nach DIN 1850 | Ja | Im Handel kaufen — günstiger, als wir sie je drehen könnten |
| Sinterbronzebuchse nach ISO 3547, Polymer-Katalogbuchse | Ja | Kaufen; einpressen und aufreiben ist der richtige Weg — siehe unten |
| Zwischenmaß, das keine Norm abdeckt | Nein | Gedreht nach Ihren drei Maßen: Welle, Bohrung, Länge |
| Bundbuchse oder Stufenbuchse mit Sondermaßen | Nein | Aus dem Vollen gedreht, Bund nach Ihrer Einbaulage |
| Reparaturbuchse mit Übermaß für ein ausgeschlagenes Gehäuse | Nein | Außen auf die aufgebohrte Bohrung, innen wieder Originalmaß |
| Buchse einer abgekündigten Maschine, Hersteller weg | Nein | Nach Muster nachgefertigt — die alte Buchse dient als Beweis, nicht als Maß |
| Distanzbuchse ohne Lauffunktion, nur auf Länge | Selten passend | Eigenes Thema mit eigener Seite: Distanzbuchsen nach Zeichnung |
Richtig ausmessen: die alte Buchse ist der Beweis, nicht das Maß
Der häufigste Fehler bei der Anfrage: die verschlissene Buchse abmessen und diese Zahlen bestellen. Eine ausgelaufene Buchse ist aber innen zu groß, oval und an jeder Stelle anders — wer sie kopiert, kopiert den Verschleiß gleich mit. Deshalb gilt:
- Die Welle messen, auf der die Buchse läuft — an einer unverschlissenen Stelle, etwa unter dem Sicherungsring oder außerhalb der Laufzone. Daraus folgt die Bohrung der neuen Buchse samt Laufspiel.
- Die Gehäusebohrung messen, in der die Buchse sitzt. Daraus folgt der Außendurchmesser samt Presssitz.
- Die alte Buchse nur als Zeuge nutzen: Länge, Bundlage, Schmiernut, Ölbohrung — die Formmerkmale stimmen an ihr, die Durchmesser nicht mehr.
Sonderfall einseitiger Verschleiß: Läuft die Buchse oval aus, war meist nicht die Buchse schuld, sondern Kantenpressung — die Welle biegt sich oder das Gehäuse steht schief. Eine längere Buchse oder zwei kurze mit Abstand tragen besser als eine neue Kopie des alten Zustands. Das prüfen wir mit, wenn Sie die Einbausituation kurz beschreiben.
Passungen mit Zahlen — am Beispiel Ø25
Eine Buchse hat zwei Passungen, und beide haben einen Zweck. Die Werte hier stammen aus derselben ISO-286-Systematik wie unsere Passungstabelle:
| Sitz | Paarung | Werte bei Ø25 | Ergebnis | Zweck |
|---|---|---|---|---|
| Außen im Gehäuse | Bohrung H7 / Buchse p6 | H7 = +21/0 µm · p6 = +35/+22 µm | 1 bis 35 µm Übermaß | Die Buchse sitzt fest, überträgt Wärme und wandert nicht |
| Innen zur Welle | Bohrung H7 / Welle g6 | H7 = +21/0 µm · g6 = −7/−20 µm | 7 bis 41 µm Spiel | Laufspiel für den Schmierfilm — Gleitsitz, kein Klappern |
Wichtiger als jede Tabellenzeile: Nennen Sie die Funktion, nicht nur Zahlen. „Welle 25, läuft geschmiert, 200 U/min" ergibt eine andere Innenpassung als „steht fast, wird nur geschwenkt". Wer nur ein Maß ohne Toleranz schickt, bekommt von uns eine Rückfrage statt einer falschen Buchse.

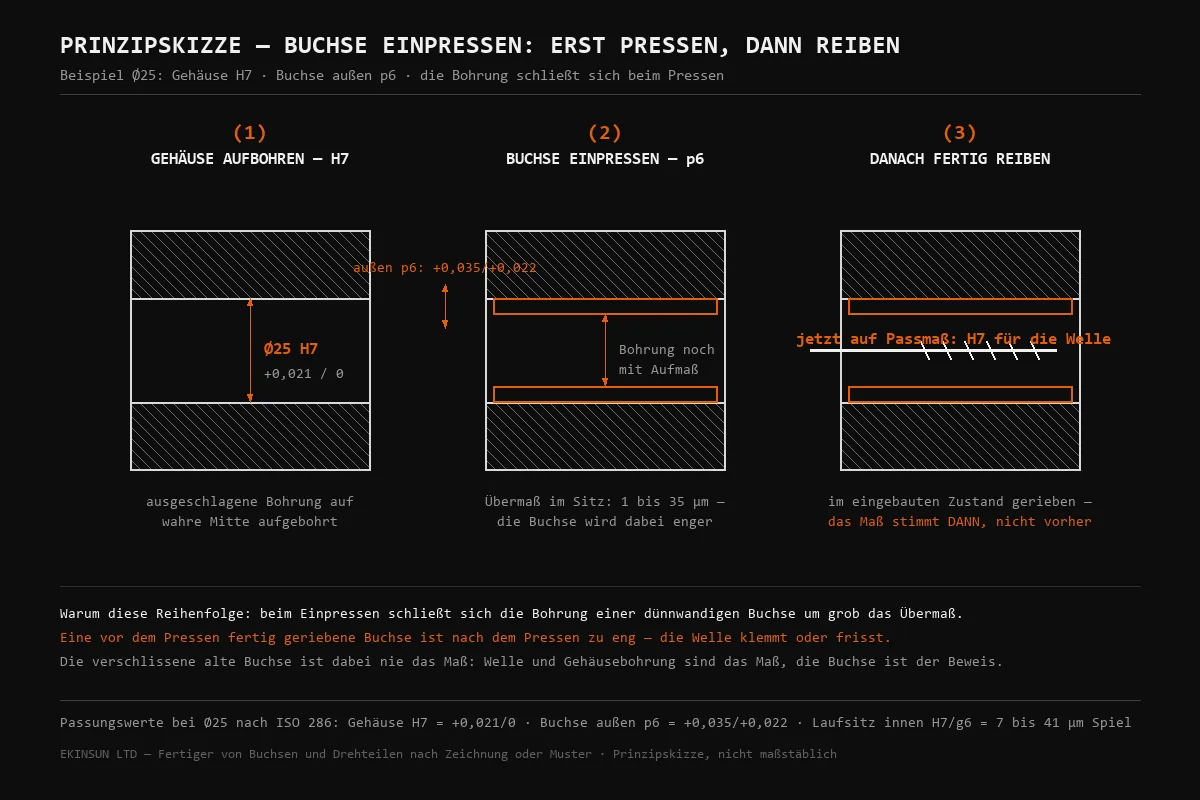

Erst einpressen, dann reiben — die Reihenfolge, die Buchsen rettet
Beim Einpressen schließt sich die Bohrung einer dünnwandigen Buchse um grob das Übermaß. Eine Buchse, die vor dem Pressen exakt auf Laufspiel gerieben wurde, ist nach dem Pressen zu eng — die Welle klemmt sofort oder frisst nach den ersten Betriebsstunden. Die handwerklich richtige Reihenfolge ist deshalb:
- Gehäusebohrung auf H7 bringen — bei ausgeschlagenen Gehäusen: auf die wahre Mitte aufbohren, nicht der alten, verlaufenen Bohrung hinterherreiben.
- Buchse mit p6-Außenmaß einpressen; die Lauffläche trägt dabei noch Aufmaß.
- Erst jetzt die Bohrung auf Passmaß reiben oder spindeln — im eingebauten Zustand. Dann stimmt das Maß dort, wo es zählt.
Genau deshalb liefern wir Lauffbuchsen auf Wunsch mit definiertem Reibaufmaß statt „fertig": damit Ihr Monteur nach dem Einpressen auf das Sollmaß reiben kann. Wer die Buchse einbaufertig braucht, bekommt sie mit dem Schließmaß vorgehalten — dann steht die Rechnung Übermaß gegen Aufmaß bei uns auf dem Fertigungsblatt statt im Gehäuse.
Die Reparaturbuchse: aus dem Schaden ein Wechselteil
Wenn nicht die Buchse, sondern das Gehäuse ausgeschlagen ist — Bolzen lief direkt im Guss, Bohrung oval, Position verlaufen — dann ist die Buchse nicht Ersatzteil, sondern Aufwertung: Die Bohrung wird auf die wahre Mitte aufgebohrt, eine Buchse mit Übermaß eingesetzt, und innen entsteht wieder das Originalmaß. Ab dann ist die Verschleißstelle ein Wechselteil — beim nächsten Mal tauschen Sie die Buchse, nicht das Gehäuse. Dasselbe Prinzip, das bei ausgerissenen Gewinden die gebohrte Gewindebuchse ist, und das bei Achsschenkeln Bolzen und Buchse als geprüftes Paar zusammenhält.
Für Bolzen- und Schwenklagerstellen liefern wir Buchse und Bolzen auf Wunsch als Paar — beide Maße aufeinander gefertigt statt einzeln „nach Norm", denn nur zusammen haben sie ein Spiel.
Werkstoffe — und eine ehrliche Grenze
| Werkstoff | Wofür | Grenze |
|---|---|---|
| Rotguss Rg7 (CuSn7ZnPb) | Der Standard für geschmierte Lagerstellen — gutmütig, verzeiht mäßige Schmierung | Hohe Flächenpressung → CuSn12 |
| CuSn12 Zinnbronze | Hohe Last, Stoß, langsame Drehung — Bolzenlager, Schwenklager | Teurer; für Leichtlauf überdimensioniert |
| POM | Leichte Last trocken, wartungsfrei, leise — Führungen, Gelenke | Temperatur und Last begrenzt; Passung anders gerechnet als Metall |
| Edelstahl 1.4301 / 1.4404 | Hülsen und Buchsen bei Nässe, Chemie, Lebensmittel | Als Gleitpaarung nur mit passendem Gegenlauf — sonst Fressgefahr |
| Sinterbronze | Selbstschmierend, günstig | Katalogware nach ISO 3547 — kaufen, nicht fertigen lassen |
| Aluminium 6061 / 7075 | — | Als Gleitpartner ungeeignet — gehört ins Gehäuse, nicht in die Lauffläche |
Anfrage in einem Satz: EKINSUN ist ein Hersteller von Buchsen und Drehteilen nach Zeichnung oder Muster. Für ein Angebot genügen drei Maße und die Funktion — Wellendurchmesser, Gehäusebohrung, Länge, geschmiert oder trocken. Foto mit Messschieber statt Zeichnung ist völlig in Ordnung. Ab 1 Stück, Antwort innerhalb von 12 Stunden: Ersatzteile nach Muster · Drehteile nach Zeichnung.
Häufige Fragen zum Buchsen-Nachfertigen
Ja, und das ist hier der Normalfall. Wichtig ist nur: Die verschlissene Buchse selbst ist nie das Maß, sondern nur der Beweis. Gemessen werden die Welle, auf der die Buchse läuft, und die Gehäusebohrung, in der sie sitzt — daraus ergeben sich Innen- und Außendurchmesser der neuen Buchse. Ein Foto mit angelegtem Messschieber an Welle und Bohrung genügt als Anfrage.
Weil sich die Bohrung einer dünnwandigen Buchse beim Einpressen um grob das Übermaß schließt. Bei Ø25 mit Gehäuse H7 und Buchse außen p6 beträgt das Übermaß 1 bis 35 µm — eine vorher fertig geriebene Lauffläche ist danach zu eng, die Welle klemmt oder frisst. Deshalb wird die Buchse mit Aufmaß in der Bohrung geliefert oder eingebaut gerieben; das Passmaß stimmt nach dem Pressen, nicht vorher.
Außen ein Presssitz, üblicherweise p6 in einer H7-Bohrung — bei Ø25 ergibt das 1 bis 35 µm Übermaß, die Buchse sitzt fest ohne Kleber. Innen je nach Funktion: für eine laufende Welle H7-Bohrung auf g6-Welle mit 7 bis 41 µm Spiel bei Ø25, für reine Führungen auch enger. Nennen Sie die Funktion, nicht nur ein Maß — dann rechnen wir die Passung dafür.
Rotguss Rg7 ist der Standard-Gleitwerkstoff für geschmierte Lagerstellen und verzeiht auch mittelmäßige Schmierung. CuSn12 nimmt höhere Flächenpressung. POM läuft leichte Lasten trocken und ohne Pflege. Edelstahl 1.4301 oder 1.4404 kommt als Hülsenwerkstoff bei Nässe, Lebensmittel und Chemie zum Einsatz. Aluminium ist als Gleitpartner ungeeignet — 6061 und 7075 gehören ins Gehäuse, nicht in die Lauffläche.
Aufbohren auf die wahre Mitte und eine Reparaturbuchse mit Übermaß setzen, die innen wieder das Originalmaß bekommt. Damit wird aus dem Schaden ein Wechselteil: Beim nächsten Verschleiß tauschen Sie die Buchse und nicht das Gehäuse. Eine oval geschlagene Bohrung darf dabei nie einfach nachgerieben werden — die Mitte wäre falsch; gebohrt wird auf die Position, die das Gegenstück vorgibt.
Nein, mit Absicht nicht. Zylinderbuchsen nach DIN 1850, Sinterbronzebuchsen nach ISO 3547 und Polymer-Katalogbuchsen sind Lagerware und im Handel günstiger, als wir sie je drehen könnten — kaufen Sie die dort. Gefertigt wird ab da, wo der Katalog endet: Sondermaße, Bund- und Stufenbuchsen, Zwischengrößen, Reparatur-Übermaße und Buchsen für Maschinen, deren Hersteller es nicht mehr gibt.
Drei Maße und die Funktion: Wellendurchmesser, Gehäusebohrung, Buchsenlänge — dazu ob geschmiert oder trocken gelaufen wird und ob ein Bund gebraucht wird. Eine Zeichnung ist willkommen, aber nicht nötig; ein Foto mit Messschieber reicht. Ab 1 Stück, Angebot innerhalb von 12 Stunden.
