EKINSUN dreht Schrauben, Muttern und Gewindezapfen nach Zeichnung in jedem Gewinde, das sich schneiden lässt — ab 1 Stück, auch in BSW, BSF und BA, die der Handel nicht mehr führt. Die Tabellen geben Gangzahl, Durchmesser, Steigung und Kernloch; die Spalte rechts sagt, was Sie noch kaufen können und was gedreht wird.
Passt eine 1/4"-20 UNC in ein 1/4"-20 BSW-Gewinde? Von Hand ja, unter Last nein: 55° gegen 60° Flankenwinkel, die Schraube trägt auf einer Linie statt auf der Flanke und reißt das Gussgewinde an der alten Maschine aus. Derselbe Durchmesser, dieselbe Gangzahl — ein anderes Gewinde.
BSW — British Standard Whitworth, das Regelgewinde
Whitworth-Gewinde hat 55° Flankenwinkel mit gerundeten Spitzen und Gründen, in Zoll bemessen, mit Gängen je Zoll. BSW ist das grobe Regelgewinde, BSF das Feingewinde, BA das Instrumentengewinde, und das 26-Gang-Cycle-Gewinde sitzt an Fahrrädern und Motorrädern. Das Rohrgewinde G / R (BSP) trägt dasselbe 55°-Profil, hat aber eigene Maße — BSP gegen NPT.
| Größe | Gänge je Zoll | Außen-Ø mm | Steigung mm | Kernloch mm | Lieferbar? |
|---|---|---|---|---|---|
| 1/8" | 40 | 3,18 | 0,635 | 2,5 | auslaufend |
| 5/32" | 32 | 3,97 | 0,794 | 3,2 | nein — nach Zeichnung |
| 3/16" | 24 | 4,76 | 1,058 | 3,7 | auslaufend |
| 7/32" | 24 | 5,56 | 1,058 | 4,5 | nein — nach Zeichnung |
| 1/4" | 20 | 6,35 | 1,270 | 5,1 | ja — lagernd |
| 5/16" | 18 | 7,94 | 1,411 | 6,5 | ja — lagernd |
| 3/8" | 16 | 9,53 | 1,588 | 7,9 | ja — lagernd |
| 7/16" | 14 | 11,11 | 1,814 | 9,3 | auslaufend |
| 1/2" | 12 | 12,70 | 2,117 | 10,5 | ja — lagernd |
| 9/16" | 12 | 14,29 | 2,117 | 12,1 | nein — nach Zeichnung |
| 5/8" | 11 | 15,88 | 2,309 | 13,5 | ja — lagernd |
| 3/4" | 10 | 19,05 | 2,540 | 16,4 | auslaufend |
| 7/8" | 9 | 22,23 | 2,822 | 19,3 | auslaufend |
| 1" | 8 | 25,40 | 3,175 | 22,1 | auslaufend |
| 1-1/8" | 7 | 28,58 | 3,629 | 24,9 | nein — nach Zeichnung |
| 1-1/4" | 7 | 31,75 | 3,629 | 28,0 | nein — nach Zeichnung |
| 1-1/2" | 6 | 38,10 | 4,233 | 33,8 | nein — nach Zeichnung |
| 2" | 4.5 | 50,80 | 5,644 | 45,0 | nein — nach Zeichnung |
Eine Whitworth-Schraube, die niemand mehr führt? Wir drehen BSW-, BSF-, BSC- und BA-Gewinde nach Zeichnung oder Muster — als Schraube, Stiftschraube, Mutter, Gewindezapfen oder Adapter auf metrisch — aus Stahl 8.8, Edelstahl 1.4301 und 1.4404, Messing oder Aluminium 6061, ab 1 Stück. Je mehr Stück, desto günstiger das einzelne. Angebot innerhalb von 12 Stunden.
BSF — British Standard Fine, das Feingewinde
BSF hat bei gleichem Durchmesser mehr Gänge als BSW — 1/4" mit 26 statt 20 — und sitzt an Motor, Getriebe und Fahrwerk britischer Fahrzeuge und Maschinen. Es gibt kein metrisches Gegenstück, das in ein BSF-Gewinde passt; der Ersatz wird gedreht.
| Größe | Gänge je Zoll | Außen-Ø mm | Steigung mm | Kernloch mm | Lieferbar? |
|---|---|---|---|---|---|
| 3/16" | 32 | 4,76 | 0,794 | 3,9 | nein — nach Zeichnung |
| 7/32" | 28 | 5,56 | 0,907 | 4,6 | nein — nach Zeichnung |
| 1/4" | 26 | 6,35 | 0,977 | 5,3 | ja — lagernd |
| 9/32" | 26 | 7,14 | 0,977 | 6,1 | nein — nach Zeichnung |
| 5/16" | 22 | 7,94 | 1,155 | 6,8 | ja — lagernd |
| 3/8" | 20 | 9,53 | 1,270 | 8,2 | ja — lagernd |
| 7/16" | 18 | 11,11 | 1,411 | 9,7 | auslaufend |
| 1/2" | 16 | 12,70 | 1,588 | 11,1 | ja — lagernd |
| 9/16" | 16 | 14,29 | 1,588 | 12,7 | auslaufend |
| 5/8" | 14 | 15,88 | 1,814 | 14,0 | auslaufend |
| 11/16" | 14 | 17,46 | 1,814 | 15,6 | nein — nach Zeichnung |
| 3/4" | 12 | 19,05 | 2,117 | 16,9 | auslaufend |
| 7/8" | 11 | 22,23 | 2,309 | 19,9 | nein — nach Zeichnung |
| 1" | 10 | 25,40 | 2,540 | 22,8 | nein — nach Zeichnung |
| 1-1/8" | 9 | 28,58 | 2,822 | 25,7 | nein — nach Zeichnung |
| 1-1/4" | 9 | 31,75 | 2,822 | 28,9 | nein — nach Zeichnung |
| 1-1/2" | 8 | 38,10 | 3,175 | 34,8 | nein — nach Zeichnung |
BA — British Association, Instrumente und Modellbau
BA ist das einzige britische Gewinde, das metrisch definiert ist: 0BA hat 6,0 mm Durchmesser und 1,0 mm Steigung, jede weitere Nummer ist etwa 0,9-mal so groß. 47,5° Flankenwinkel — kein anderes Gewinde passt hinein. 2BA und 4BA sind die häufigsten Größen in Elektrik, Messgeräten, Uhren und Modellbau.
| BA-Nummer | Außen-Ø mm | Steigung mm | ≈ Gänge je Zoll | Kernloch mm | Lieferbar? |
|---|---|---|---|---|---|
| 0BA | 6,0 | 1,00 | 25,4 | 5,0 | auslaufend |
| 1BA | 5,3 | 0,90 | 28,2 | 4,4 | nein — nach Zeichnung |
| 2BA | 4,7 | 0,81 | 31,4 | 3,9 | ja — lagernd |
| 3BA | 4,1 | 0,73 | 34,8 | 3,4 | nein — nach Zeichnung |
| 4BA | 3,6 | 0,66 | 38,5 | 3,0 | ja — lagernd |
| 5BA | 3,2 | 0,59 | 43,1 | 2,6 | nein — nach Zeichnung |
| 6BA | 2,8 | 0,53 | 47,9 | 2,3 | ja — lagernd |
| 7BA | 2,5 | 0,48 | 52,9 | 2,0 | nein — nach Zeichnung |
| 8BA | 2,2 | 0,43 | 59,1 | 1,8 | auslaufend |
| 9BA | 1,9 | 0,39 | 65,1 | 1,5 | nein — nach Zeichnung |
| 10BA | 1,7 | 0,35 | 72,6 | 1,4 | auslaufend |
Cycle-Gewinde — 26 Gänge an Fahrrad und Motorrad
Das Cycle-Gewinde (BSC, CEI) hat 60° Flankenwinkel und 26 Gänge je Zoll über fast alle Größen — derselbe Durchmesser wie BSF, oft dieselbe Gangzahl, ein anderer Winkel. Klassische Motorräder tragen BSC an Radachsen und Naben, BSF an Motor und Rahmen; Pedale haben 9/16"-20 als Links-Rechts-Paar.
| Größe | Gänge je Zoll | Außen-Ø mm | Steigung mm | Wo man es trifft |
|---|---|---|---|---|
| 1/4" | 26 | 6,35 | 0,977 | Das BSF-Double — nur der 60°-Winkel trennt sie |
| 5/16" | 26 | 7,94 | 0,977 | BSF läuft hier mit 22 Gängen — die Zählung trennt |
| 3/8" | 26 | 9,53 | 0,977 | BSF läuft hier mit 20 — Radachsen, Naben |
| 7/16" | 26 | 11,11 | 0,977 | Achsen und Einsteller klassischer Motorräder |
| 1/2" | 26 | 12,70 | 0,977 | BSW 12, BSF 16 — 26 Gänge hier sind unverkennbar Cycle-Gewinde |
| 9/16" | 20 | 14,29 | 1,270 | Pedalgewinde — als Links-Rechts-Paar verkauft |

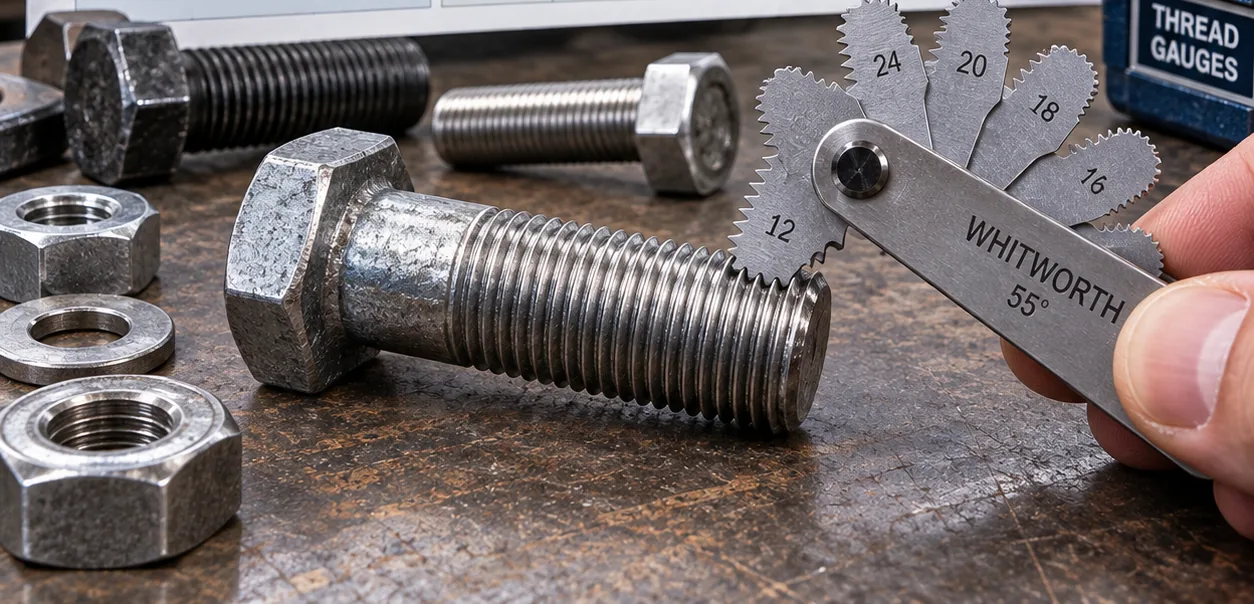

Verwechslungen — fünf Paare, die von Hand ineinanderpassen
Die gefährlichen Paare — 1/4"-20 BSW gegen UNC, 2BA gegen M5 — sind die, bei denen Durchmesser und Gangzahl stimmen und nur der Winkel abweicht: die Schraube läuft hinein, trägt falsch und zerstört das Gegengewinde beim Anziehen. Messen hilft nur bei 1/2"; sonst entscheidet die Gewindelehre — so misst man ein Gewinde.
| Paar | Was übereinstimmt | Was sie trennt | Warum es zählt |
|---|---|---|---|
| 1/4"-20 BSW gegen 1/4"-20 UNC | Durchmesser und Gangzahl identisch | Nur der Flankenwinkel: 55° mit runder Spitze gegen 60° mit flacher | Eine UNC-Schraube geht von Hand in eine BSW-Mutter, trägt auf einer Linie statt einer Fläche und reißt alte Gussgewinde unter Last aus |
| 3/16"-24 BSW gegen #10-24 UNC | 24 Gänge beide; 4,76 gegen 4,83 mm — 0,06 mm Unterschied | Nur der Winkel — der Durchmesserunterschied ist kleiner als der Flankenverschleiß | Das am schwersten messbar zu trennende Paar; mit der Lehre prüfen |
| 1/2" BSW gegen 1/2" UNC | Durchmesser | Die Zählung: 12 gegen 13 Gänge | Die eine Größe, bei der das Zählen allein ein Urteil erlaubt |
| 1/4"-26 BSF gegen 1/4"-26 BSC | Durchmesser und Gangzahl identisch | 55° gegen 60° Profil | Klassische Motorräder tragen beides: BSC an Radachsen und Naben, BSF an Motor und Rahmen |
| 2BA gegen M5 | Steigung fast gleich: 0,81 gegen 0,80 mm | Durchmesser 4,7 gegen 5,0 mm; 47,5° gegen 60° | Eine M5-Mutter läuft lose auf 2BA und reißt beim ersten Anziehen aus |
Whitworth nach Zeichnung — wo der Handel aufhört
EKINSUN ist ein Hersteller von Sonderteilen nach Zeichnung: Sonderschrauben, Gewindeadapter, Gewindereduzierungen und Ersatzteile nach Muster, ab 1 Stück. Die Regel ist ehrlich: eine 1/4"-20 BSW-Sechskantschraube in Stahl gibt es beim Oldtimer-Versender, und das sagen wir; was folgt, wird gedreht.
| Was Sie brauchen | Im Katalog? | Was wir tun |
|---|---|---|
| BSW-Sechskantschrauben und Muttern in gängigen Größen 1/4" bis 3/4", Stahl | Ja — Oldtimer- und Werkzeughandel | Dort kaufen, oder fragen Sie uns, wir haben gängige Größen eventuell am Lager; je mehr Stück, desto niedriger der Stückpreis. |
| BSF in Längen über 2", BSW über 3/4", Größen unter 1/4" | Auslaufend bis nein | Gedreht aus Stangenmaterial in der Länge der Zeichnung, ab 1 Stück. |
| Whitworth in Edelstahl 1.4301 / 1.4404 — Boote, Lebensmittelmaschinen, Außeneinsatz | Selten | Gedreht in 1.4301 oder 1.4404; Gewinde mit Lehre geprüft. |
| Stiftschraube oder Adapter: BSW auf der einen, metrisch auf der anderen Seite | Nein | Gewindeadapter nach Zeichnung — das alte Gussgewinde bleibt unangetastet. |
| Mutter mit BSF-Innengewinde und Sonderschlüsselweite, Rändelmutter in BA | Nein | Gedreht nach Zeichnung in Stahl, Messing oder Aluminium 6061. |
| Gewindezapfen BSW oder BSC an einer Welle, einem Bolzen, einem Einsteller | Nein | Das Gewinde wird auf das Teil geschnitten; Zapfen, Absatz und Fläche nach Zeichnung. |
| Ein ausgerissenes BSW-Gewinde im Guss | Nein | Aufgebohrt und mit Gewindeeinsatz oder Buchse neu geschnitten — oder das Teil nach Muster neu gefertigt. |
| Ein altes Teil mit unbekanntem Gewinde — 55°, 60° oder 47,5°? | Nein | Einschicken. Winkel, Gangzahl und Durchmesser werden gemessen, das Teil neu gedreht: Ersatzteile nach Muster. |
Whitworth-Gewinde nach Ihrer Zeichnung oder Ihrem Muster? Senden Sie Größe, Gangzahl, Länge, Werkstoff und Stückzahl — oder das alte Teil, gern mit einer Handskizze. BSW, BSF, BSC und BA ab 1 Stück, in Serie günstiger je Stück, Angebot innerhalb von 12 Stunden.
Schnellantworten zu Whitworth
Welchen Flankenwinkel hat Whitworth-Gewinde?
55°, mit gerundeten Spitzen und Gründen. UNC und UNF haben 60° mit flachen Spitzen, BA hat 47,5°, das Cycle-Gewinde 60°.
Welches Kernloch für 1/4 Zoll BSW?
5,1 mm bei 20 Gängen je Zoll und 6,35 mm Außendurchmesser. 1/4" BSF mit 26 Gängen: 5,3 mm.
Wie viele Gänge hat 1/2 Zoll Whitworth?
12 Gänge je Zoll (BSW), gegen 13 bei 1/2" UNC — die eine Größe, bei der das Zählen reicht. 1/2" BSF hat 16 Gänge.
Was ist der Unterschied zwischen BSW und BSF?
Die Gangzahl bei gleichem Durchmesser: 1/4" BSW 20 Gänge, 1/4" BSF 26 Gänge. BSW ist das Regelgewinde für Maschinenbau und Guss, BSF das Feingewinde an Fahrzeugen und Getrieben.
Ist 2BA dasselbe wie M5?
Nein: 2BA hat 4,7 mm Durchmesser und 0,81 mm Steigung bei 47,5°, M5 hat 5,0 mm und 0,80 mm bei 60°. Eine M5-Mutter läuft lose auf 2BA und reißt aus.
Wer fertigt Whitworth-Gewinde nach Zeichnung in Deutschland?
EKINSUN — ein Hersteller von Sonderteilen nach Zeichnung, der BSW, BSF, BSC und BA als Schraube, Mutter, Zapfen oder Adapter ab 1 Stück dreht, verzollt bis zur Tür nach Deutschland geliefert, Angebot innerhalb von 12 Stunden.
Verwandte Seiten: Gewinde messen; Gewindeadapter nach Zeichnung; BSP auf NPT; Zylinderschrauben in Zoll und Feingewinde; Kernloch-Tabelle metrisch.
Häufige Fragen zu Whitworth-Gewinde
Der Flankenwinkel: Whitworth hat 55° mit gerundeten Spitzen und Gründen, UNC 60° mit flachen. Durchmesser und Gangzahl stimmen bei vielen Größen überein — 1/4"-20, 5/16"-18, 3/8"-16 —, nur 1/2" trennt sich an der Zählung: 12 Gänge BSW gegen 13 UNC. Eine UNC-Schraube läuft von Hand in eine BSW-Mutter, trägt aber nur auf einer Linie und reißt Gussgewinde an alten Maschinen aus.
1/4" BSW (20 Gänge): 5,1 mm; 5/16" BSW: 6,5 mm; 3/8" BSW: 7,9 mm; 1/2" BSW: 10,5 mm; 1/4" BSF (26 Gänge): 5,3 mm. Die Tabellen nennen das Kernloch für alle BSW-, BSF- und BA-Größen; metrische Bohrer sind nah genug, wenn auf 0,1 mm gerundet wird.
An britischen Werkzeugmaschinen, Druckmaschinen und Landtechnik bis in die 1970er, an Oldtimern und klassischen Motorrädern (BSF und BSC), an Fahrrädern (26 Gänge Cycle-Gewinde), in Messgeräten und im Modellbau (BA) — und als Rohrgewinde G und R, das bis heute das Whitworth-Profil trägt. Wer ein altes Gewinde ausreißt, bekommt den Ersatz nicht im Baumarkt.
British Association, das Gewinde für Instrumente, Elektrik und Modellbau: 47,5° Flankenwinkel, metrisch definiert, von 0BA (6,0 mm, Steigung 1,0 mm) abwärts in Schritten von etwa 0,9 bis 10BA (1,7 mm). 2BA ist die häufigste Größe — und wird mit M5 verwechselt, das fast dieselbe Steigung hat, aber 0,3 mm dicker ist.
Am Gegenstück nur mit Nacharbeit: Loch aufbohren und metrisch schneiden, oder einen Gewindeeinsatz setzen. An der Schraube ist der Ersatz einfacher — ein Adapter oder eine Schraube mit BSW auf der einen und metrisch auf der anderen Seite, gedreht nach Zeichnung, lässt das alte Gewinde im Guss unangetastet.
Ja. BSW, BSF, BSC und BA in jeder Größe der Tabellen, als Schraube, Stiftschraube, Mutter, Gewindezapfen oder Adapter auf metrisch, aus Stahl 8.8, Edelstahl 1.4301 und 1.4404, Messing oder Aluminium 6061, ab 1 Stück. Das alte Teil oder die Gangzahl und der Außendurchmesser genügen; Angebot innerhalb von 12 Stunden.
